Digitrains verlichtingset in DKM 2400

[Henk Blaak]

Ik wil mijn rode 2400 DKM voorzien van het juiste seinbeeld. In een eerdere topic heb ik hier al veel info over gezien, met name van Karst Drenth.
Ik heb van Digitrains een setje gekocht, DRC2400 V5. Deze past qua ledjes naadloos op de lenzen van de DKM. Het rangeersein sluit ik niet aan.
Wat ik mij nu afvraag is of het setje van Digitrains is voorzien van voorschakelweerstanden of dat ik dat nog moet aanbrengen? Ik zie op de print wel diverse SMD componenten maar kan niet zien of dit weerstanden of alleen diodes zijn.
Ik stuur de lok aan met een ZIMO MX630, waar hij overigens prettig op rijdt.

Vriendelijke groet,

Henk Blaak

[Karst Drenth]

Hoi Henk,

zitten er wel wat op, maar je moet in de 'blauwe' draad nog 1200 Ohm toevoegen. Deze zit namelijk op de Roco print.

Zie ook hier: http://www.sleutelspoor.nl/projecten/KleinSpoor_2530.htm en dan naar onderen scrollen.

Grtzz en suc6 en graag plaatjes hier

Karst

[Henk Blaak]

Karst, bedankt. Ik neem aan dat je de blauwe draad van de decoder bedoeld, de plus?

Ik wil overigens cabineverlichting aanbrengen en schakel die i.pv. het rangeersein (via de groene draad) wat ik niet ga gebruiken.

De plaatjes komen er als het lukt.

Groet,

Henk

[Henk Blaak]

Ik heb bij Wentink Arnhem een Digirailsverlichtingsetje type DRC2400V5 gehaald. Ik zit nu te puzzelen met het aansluiten. Ik wil een seinbeeld omgekeerde L toepassen. De aansluitingen op de voorzijde aan de kant van de ledjes is mij duidelijk. Maar wat moet ik met de 3 dubbele soldeervlakjes op de andere kant? Moet ik deze als zijnde een "jumper" doorverbinden?

De handleiding geeft hier geen uitsluitsel over.

Groet,
Henk Blaak

[Remunj]

De handleiding geeft hier geen uitsluitsel over.

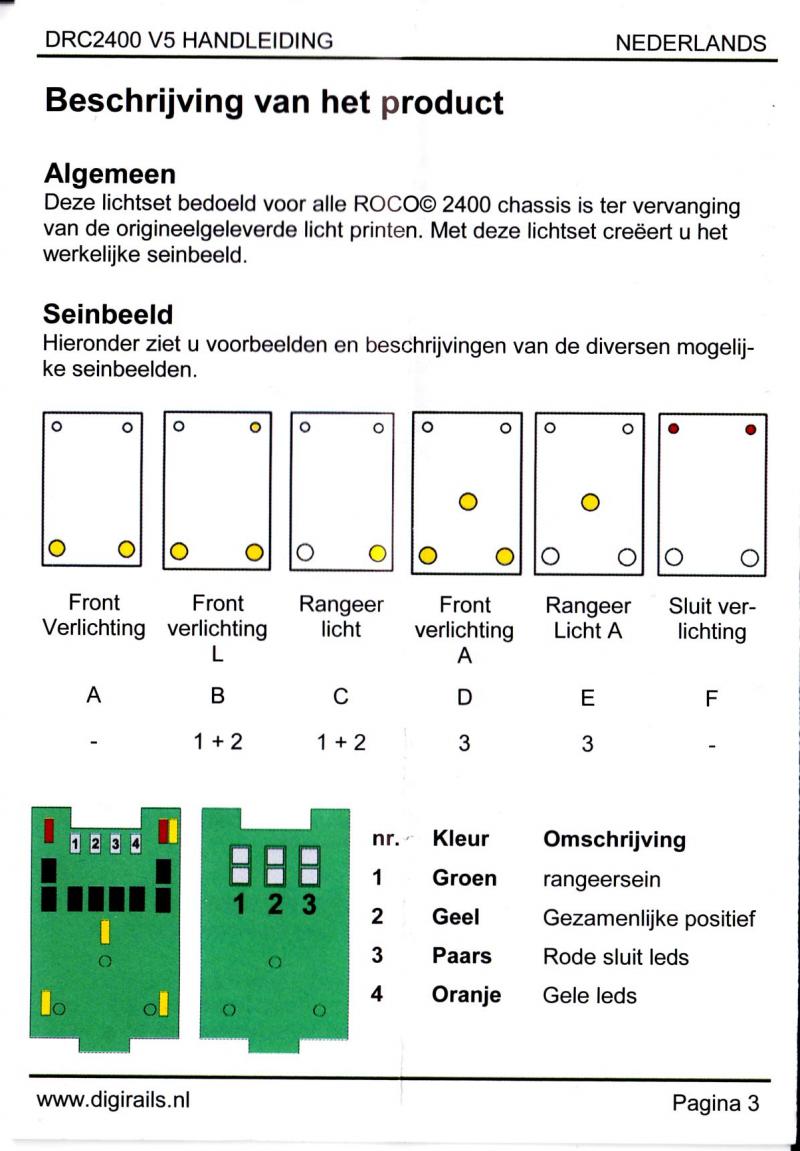

Jawel hoor. Wat dacht je van de tekst onder de plaatjes? De 1+2 of 3 aanduiding

Misschien even de handleiding van de Digirails site downloaden. Die is blijkbaar uitgebreider gezien de paginanummering. Daar staat het nl. op pagina 5.

Gr.
Eric

[Private SNAFU]

Als ik de handleiding bekijk, dan zul je aan de achterkant inderdaad doorverbindingen moeten maken bij 1 en 2. Dan aansluiten zoals in de handleiding staat beschreven en dan werkt het.

Ik vind wel dat het niet heel duidelijk verwoord staat. Beter hadden ze de voor en achterzijde andere kenmerken meegegeven in plaats van allebei 1,2,3 en 4

Gr,
Bart

[Henk Blaak]

Bedankt Bart en Eric. Ik had natuurlijk gezien dat je voor het bedoelde seinbeeld 1 en 2 moet benutten. Het hoe was me niet duidelijk. Ik had ook al de handleiding van de site bekeken. Die maakt het er niet duidelijker op want die spreekt over aansluitpunten voorzijde en aansluitpunten achterzijde.
Voor mij in ieder geval onduidelijk. Maar als ik het nu goed begrijp verbind ik de slodeervlakjes van 1 met elkaar en die van 2 met elkaar.

Groet,

Henk

[Remunj]

Yep

In de DRC2200 handleiding zeggen ze het wat duidelijker. Staat staat gewoon welke vlakjes je moet doorverbinden.
Had in deze handleiding ook wel iets duidelijekr gemogen.

Gr.
Eric
