Maten bevestiging dwergsein

[Bart spruitje]

Beste forumleden,

Ik ben op zoek naar de bevestigingsafstand van de bevestigingsgaten van een dwergsein. Het gaat hier om het vierkantpatroon van de 4 draadeinden op de betonvoet of aan de ondezijde van het dwergsein zitten. Wie heeft er een dwergsein of tekening en wil dit voor mij opmeten.

Alvast bedankt

Groeten Bart

[Klaas Zondervan]

Ik kom zo met een prentje. Paar minuutjes geduld.

[Bart spruitje]

we wachten

[Klaas Zondervan]

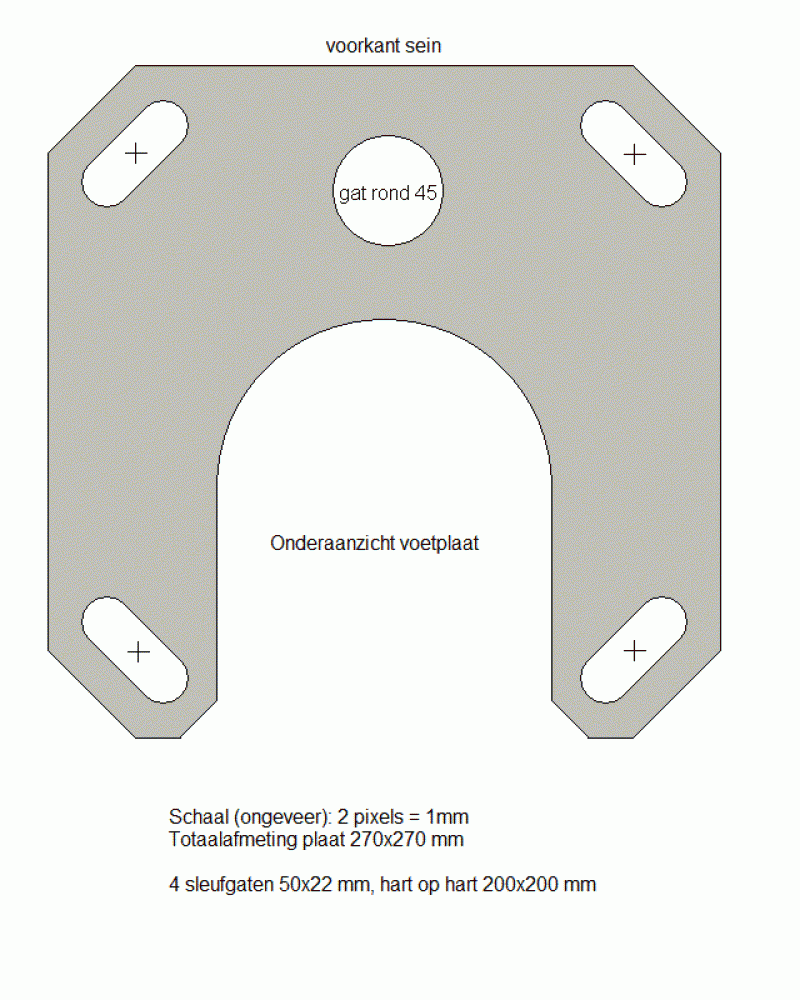

Is dit goed genoeg?



https://images.beneluxspoor.net/bnls/dwergsein_voetplaat.gif

Toevoeging (voor de zekerheid) over de diagonaal gemeten van hart sleufgat tot hart sleufgat 283 mm

[Bart spruitje]

Ha,

is dit goed genoeg, of dit goed genoeg is, dit is geweldig.
Klaas ontzettend bedankt,

Heb je er één in de tuin staan?

Groeten Bart

[Klaas Zondervan]

Ik heb er een in de tuin staan, maar die is niet van mij.
Staat hier sinds gisteren omdat de eigenaar er elektrisch wat aan veranderd wil hebben.

[Bart spruitje]

Hoi,

Dat is dan ook stom toevallig, maar ja het kwam goed uit.

Nogmaals dank.

Groeten Bart

[Klaas Zondervan]

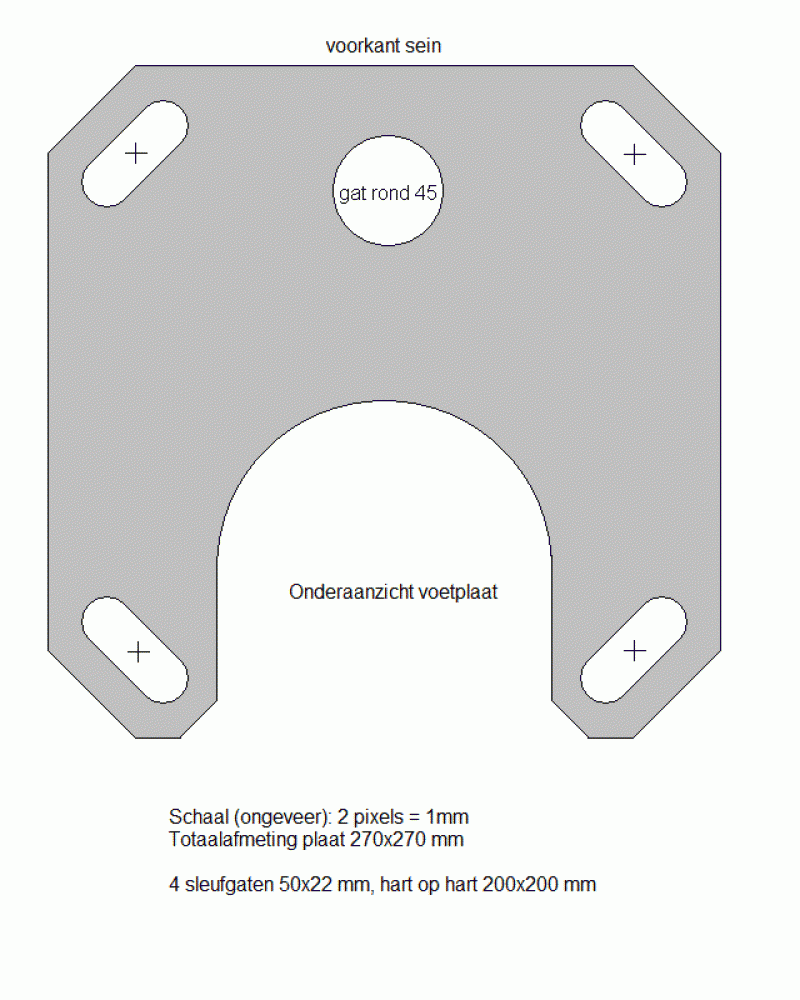

Nog even een aanpassing van de tekening. Ik ontdekte dat ik de grote inham in de voetplaat te diep had getekend.
Maakt voor de maatvoering van de boutgaten niet uit.
Nieuwe versie van de tekening:
https://images.beneluxspoor.net/bnls/dwergsein_voetplaat2.gif

[Dolf44]

Denk dat ik toch maar eens contact moet opnemen met railpro
