Vertaling Schema rangeersein van Conrad

[Herwim Frank]

Hallo modelspoorvrienden

Enige tijd geleden heb ik een paar rangeerseinen aangeschaft
bij Conrad  best.nr. 21-07-90

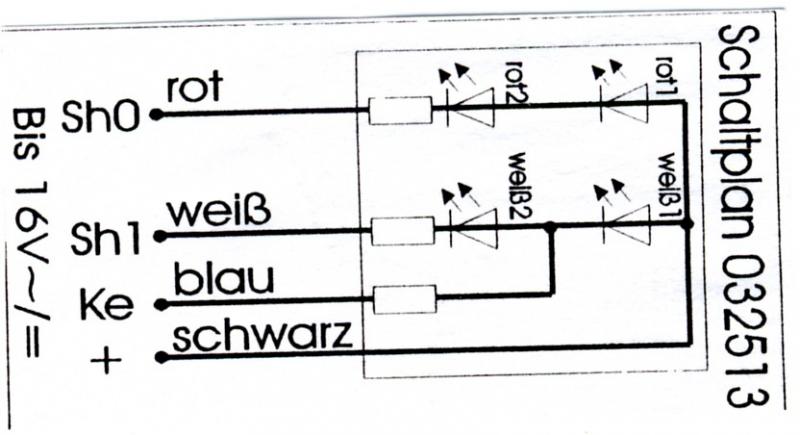

Pas ontvangen, bij elke sein zat het volgende schema'tje



Wie kan mij helpen door uit te leggen wat Sho,  Sh1,  Ke,  + betekenen.
De + begrijp ik natuurlijk maar de rest niet.
Er zitten 4 draden aan met een gekleurd krimpkousje, elke kous heeft een verdikking ik denk dat hier de weerstand in zit hoewel de zwarte ook een verdikking heeft.
De 4 diodes getekend in het schema zijn volgens mij dus de ledjes ?
Bedankt vast voor jullie hulp, ik kan de laatste weken niet zo helder denken daar wij gehoord hebben dat mijn vrouw ernstig ziek is.
De schaarse momenten dat ik nog aan deze hobby besteed nu is voor mij een kleine ontspanning.
Bedankt dus nogmaals.
met vriendelijke groet,
Herwim Frank

[Marcel (BR643 Talent)]

De vier diodes in het schema zijn inderdaad de LEDs. In die verdikkingen in de krimpkous zouden inderdaad de weerstanden kunnen zitten. Bij de zwarte draad zou daar een diode in kunnen zitten (Viessmann gebruik ook altijd op de gemeenschappelijke plus een diode en op de min-draden een weerstand, maar dan buiten de krimpkous).

Als je de zwarte plus-draad met plus verbindt, en dan één andere draad met min, dan gaan afhankelijk van welke draad je verbonden hebt, verschillende LEDs branden:
 - Sh0 (rood): beide rode LEDs branden
 - Sh1 (wit): beide witte LEDs branden
 - Ke (blauw): slechts één witte LED (weiß1)

Ik hoop dat je hier iets aan hebt.

[Wim Ros]

Hi misschien dat dit helpt?

Mvg
Wim.

[Herwim Frank]

Hallo Marcel en Wim

Allereerst bedankt voor jullie hulp.
Aan Marcel nog de volgende vraag.
Hoe schakel ik de verschillende draden met de daarbij behorende led's
Ik bedoel bij verschillende rangeersporen komt zo'n rangeersein te staan
Wanneer branden de twee rode led's wanneer de witte en wanneer allen en hoe is dit dan het makkelijkst te schakelen, want dat moet ik dus bij alle rangeerseinnen toe passen ?

Wim ook jij bedankt voor je site erg intressant, ik ben erg blij dat je dit gedaan hebt voor mij.
Een paar maanden geleden hadden we een beetje schriftelijk een aanvaring mijn excuses daar nog voor, ik ben nou eenmaal geen digitaalman en ik vind het leuk om zelf de zaken te besturen en te schakelen net zoals Klaas Zondervan.
Nogmaals bedankt.

Herwim Frank

[fissy]

hier een simpel uitleg:

Sh0 = Stop

Sh1 = Rijden (met beveiliging)

Kennlicht = rijden op zicht (heb je niet echt nodig)

schakelaar zou het eenvoudigste zijn, bij voorbeeld: in het midden de - rechts sh0 links sh1 ;als je het Kennlicht niet gebruikt

Groet

Bernd

[Hansepansje]

Het 'Kennlicht' kende ik nog niet. Weer wat geleerd!
Nog een prima website over seinen vind je hier.

Bernd,
Als je voorstelt om een omschakelaar te gebruiken, dan moet de (-) in het midden, aangezien de (+) al op het sein is aangesloten.

Groets, Hans

[fissy]

Natuurlijk Hans, was het moet - zijn...

[Herwim Frank]

Hallo Fissy en Hans

Ook jullie bedankt voor de info.
Hier kan ik weer mee uit de voeten samen
met de info van de anderen, tzt horen jullie of het allemaal werkt.
Zal wel even duren, krijgen net weer bericht uit het ziekenhuis.
De komende weken zijn we weer onder de pannen.
groetjes,

Herwim
