Auteur Topic: Leds Schakelpaneel (gelezen 1774 keer)

Kevin Peters · « **Gepost op:** 10 February 2009, 21:46:34 »

Hallo allemaal

Ik ben begonnen om een schakelpaneel te bouwen. Nu zit ik met een probleem. Ik wil met leds laten zien op mijn paneel of het sein op groen of rood staat. Alleen weet ik niet hoe dit moet aansluiten.

Mijn sein bedien ik met een tuimelschakelaar
en de seintjes zijn van HENCKENS Seinen n spoor.

Wilt iemand met een tekeningetje uitleggen hoe dit moet.

Alvast bedankt

Kevin

santerdam · « **Reactie #1 Gepost op:** 10 February 2009, 21:53:07 »

Wellicht begrijp ik je probleem niet goed. Nu bedien je de seinen (=ledjes) met tuimelschakelaars. En je wilt ledjes op het paneel schakelen.

Kun je uitleggem waar het knelpunt zit ? En maak eens een tekening van de schakeling voor de seinen. Dan kunnen we daar op inhaken.

Sander

Kevin Peters · « **Reactie #2 Gepost op:** 10 February 2009, 23:33:43 »

Hallo sander

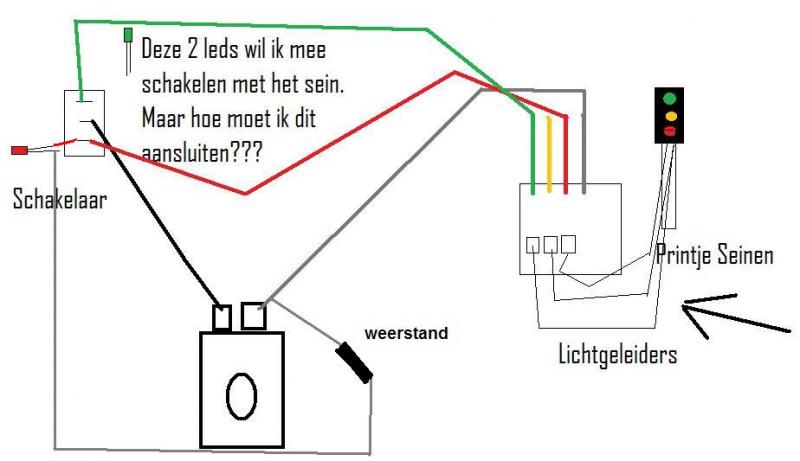

De seinen bedien ik met een tuimelschakelaar. Dit werkt. Maar nu wil ik op mijn paneel 2 ledjes een groene en een rode ook laten branden bijvoorbeeld als het sein op de baan rood is dat dan de led ook brand op het paneel hier onder een tekening. Mijn vraag is hoe moet ik die leds aansluiten.

Hier onder een plaatje

'

groetjes Kevin

santerdam · « **Reactie #3 Gepost op:** 10 February 2009, 23:57:24 »

Kevin, hier heb je 'n idee hoe het zou kunnen. De rode led maak je vast aan de rode draad en de andere kant van de led met een grijze draad naar de grijze draad van de trafo. (En identiek het groene ledje aan de groene draad van de schakelaar en de grijze draad bij het rode ledje)

En nu mijn probleem. Ik weet niet hoeveel volt de voeding afgeeft en ik weet niet welke type led je wilt gebruiken. Aan de hand van die specificaties (de spanning en de stroom) moet je namelijk nog uitrekenen welke weerstand er geplaatst moet worden.

Afhankelijk van de + draad en de - draad kan dan ook nog dat het ledje omgedraaid moet worden - ik weet niet wat bij jou de + is.

Sander

Klaas Zondervan · « **Reactie #4 Gepost op:** 11 February 2009, 00:02:05 »

Het is toch veel eenvoudiger om de leds gewoon in serie met het sein te zetten. Dus van de "rode" aansluiting van de schakelaar eerst naar de rode led, en dan via de rode draad naar het sein. Van de "groene" aansluiting van de schakelaar eerst naar de groene led en dan via de groene draad naar het sein.

santerdam · « **Reactie #5 Gepost op:** 11 February 2009, 00:12:42 »

Eenvoudiger is dat wel, maar ik koos voor een eigen weerstand voor de nieuwe leds omdat niet bekend is welke nieuwe leds erbij komen.

Sander

Klaas Zondervan · « **Reactie #6 Gepost op:** 11 February 2009, 14:58:23 »

Dat is een kwestie van proberen. Of van eerst uitvogelen hoeveel stroom het sein trekt.
Het voordeel van in serie zetten is dat het geen extra stroom kost.
