Auteur Topic: MTB aandrijving Arduino  (gelezen 3025 keer)

Bert55

  • Offline Offline
  • Berichten: 883
Re: MTB aandrijving Arduino
« Reactie #15 Gepost op: 14 January 2025, 14:49:30 »
Bedankt voor het compliment aan mij en jezelf Bas  ::) ;D
Met vriendelijke groet, Bert
Märklin, DCCnext, ECOS
Witmoosdorf afgebroken, Witmoos 2 wordt opgestart na de verhuizing

wee

  • Offline Offline
  • Berichten: 86
Re: MTB aandrijving Arduino
« Reactie #16 Gepost op: 14 January 2025, 20:45:10 »
Iedereen weer bedankt voor de reacties. Ik heb nu Mardec geïnstalleerd op
een UNO en poort 3 geconfigureerd als Accessoire mode: 6, Double One Shot
buddy poort: 4 DCC adres 3. Ik heb alles aangesloten zoals in de handleiding van

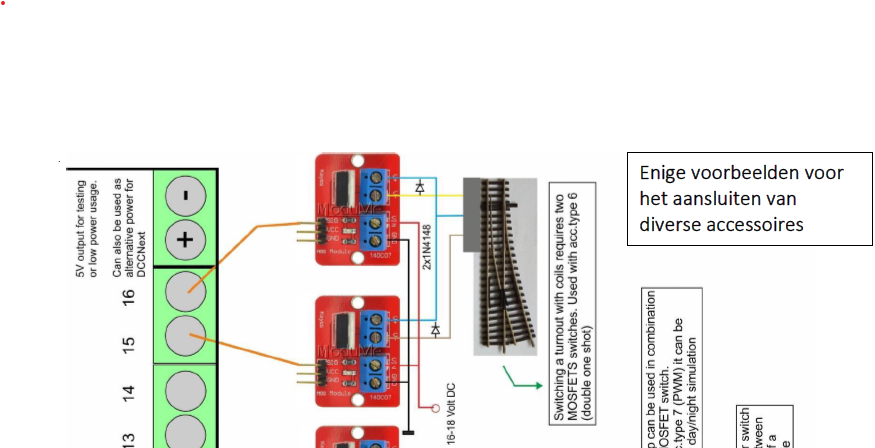

Mardec staat voeding 18 volt op de 2 mosfet printjes behalve de 2 diodes/ledjes
die getekend staan in dit schema tussen de blauwe en gele draad en tussen bruin
en blauw. Ik krijg het echter niet werkend wat doe ik fout?





Om de vraag van Bert te beantwoorden ik gebruik een schema (optocoupler) van Ruud Boer
is een optocoupler met wat weerstandjes en een diode, voor de communicatie tussen mij
Digikeijs DR5000 centrale en de arduino.

Alvast bedankt,

Willem

Bert55

  • Offline Offline
  • Berichten: 883
Re: MTB aandrijving Arduino
« Reactie #17 Gepost op: 14 January 2025, 20:51:14 »
Hebben de mosfet printen een gemeenschappelijk 0V met de Uno?
Anders zweeft de output ervan.
Met vriendelijke groet, Bert
Märklin, DCCnext, ECOS
Witmoosdorf afgebroken, Witmoos 2 wordt opgestart na de verhuizing

bask185

  • Offline Offline
  • Berichten: 4969
Re: MTB aandrijving Arduino
« Reactie #18 Gepost op: 14 January 2025, 21:09:56 »
MP1s werken niet met een double one shot, die moeten continu geschakeld zijn of tenminste de tijd dat de MP1 nodig heeft om om te gaan. Dat is iets van 3 of 4 seconde ofzo?

Ik weet eigenlijk niet hoe die buddy port precies hoort te werken.
Train-Science.com
Train-Science github
It ain't rocket science ;-)

Klaas Zondervan

  • Offline Offline
  • Berichten: 26621
    • Pagina van klaas
Re: MTB aandrijving Arduino
« Reactie #19 Gepost op: 14 January 2025, 21:16:10 »
.... tenminste de tijd dat de MP1 nodig heeft om om te gaan. Dat is iets van 3 of 4 seconde ofzo?
Zo iets is het. En je moet hem de tijd geven om helemaal om te lopen, anders wil hij niet terug.
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

bask185

  • Offline Offline
  • Berichten: 4969
Re: MTB aandrijving Arduino
« Reactie #20 Gepost op: 14 January 2025, 21:17:37 »
Je kan ook een heel simpele sketch proberen om allereerst de motoren elektrisch goed aan de praat te krijgen. Want je weet nu niet of het een elektrisch of software probleem is.

Een probleem wat me nu ook te boven schiet. Die arcomora code heeft andere benamingen voor de daadwerkelijke pinnen. P3 hoeft niet noodzakelijk ook arduino pin D3 te zijn. Dat is die volgens mij ook niet.

Maar doe jezelf een plezier en test eerst deze sketch uit: hier heb ik wel pinnen D3 en D4 gebruikt.
const int pin1 = 3 ;
const int pin2 = 4 ;

void setup()
{
    pinMode( pin1, OUTPUT ) ;
    pinMode( pin2, OUTPUT ) ;
}

void loop()
{
    digitalWrite( pin1, HIGH ) ;
    digitalWrite( pin2,  LOW ) ;
    delay( 5000 ) ;

    digitalWrite( pin1,  LOW ) ;
    digitalWrite( pin2, HIGH ) ;
    delay( 5000 ) ;
}
Train-Science.com
Train-Science github
It ain't rocket science ;-)

wee

  • Offline Offline
  • Berichten: 86
Re: MTB aandrijving Arduino
« Reactie #21 Gepost op: 15 January 2025, 21:09:49 »
Bedankt voor de reacties. Als ik de sketch upload hoe schakel ik dan pin3 en 4 zonder DCC
centrale.

Alvast bedankt

bask185

  • Offline Offline
  • Berichten: 4969
Re: MTB aandrijving Arduino
« Reactie #22 Gepost op: 15 January 2025, 21:31:38 »
Deze sketch die ik postte, schakelt pin 3 en 4 automatisch elke 5s om en om, zo kan je testen of je elektronica goed is.

Als je elektronica goed is bewezen, kunnen we opnieuw de mardec software proberen.

Als je helemaal geen DCC wil gebruiken, kan je de arduino altijd nog terug in zijn kastje leggen en schakelaars direct op de MP1s aansluiten  :P

Mvg,

Bas
Train-Science.com
Train-Science github
It ain't rocket science ;-)

Lobomotion69

  • Offline Offline
  • Berichten: 658
  • Confusius zei het al.
Re: MTB aandrijving Arduino
« Reactie #23 Gepost op: 16 January 2025, 13:22:26 »
MP1s werken niet met een double one shot, die moeten continu geschakeld zijn of tenminste de tijd dat de MP1 nodig heeft om om te gaan. Dat is iets van 3 of 4 seconde ofzo?

Ik weet eigenlijk niet hoe die buddy port precies hoort te werken.

Een MP1 loopt bij 18 Volt om in 750msec. Bij 12 Volt is de omlooptijd circa 1 seconde. dat is dus heel wat sneller als 3 a 4 seconden.
Met vriendelijke groet, Henk.

Als het niet kan zoals het moet, dan moet het maar zoals het kan.

Klaas Zondervan

  • Offline Offline
  • Berichten: 26621
    • Pagina van klaas
Re: MTB aandrijving Arduino
« Reactie #24 Gepost op: 16 January 2025, 13:31:03 »
Volgens de handleiding moet de voedingsspanning tussen 8 en 16V liggen. 18V is dus iets te hoog. Je kunt inderdaad door de keuze van de spanning de omlooptijd beïnvloeden.
Om zeker te weten dat de slag helemaal wordt voltooid is het aan te raden om de duur van de spanningspuls ruim te kiezen.
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

wee

  • Offline Offline
  • Berichten: 86
Re: MTB aandrijving Arduino
« Reactie #25 Gepost op: 16 January 2025, 15:58:27 »
Bedankt voor de reacties. Ik heb de sketch van Bas geprobeerd en het werkt naar 1 kant als ik de draden
omwissel die links en rechts in de MTB gaan (poz1 en poz2) gaat hij naar de andere kant.
Wat ik ook zie is dat om de Mosfet het smd ledje (midden VCC)
bij het ene bordje feller brand dan bij het ander  (zwak). Dus het werkt wel maar hoe krijg ik het nu zo dat ze
beide richtingen schakelen met een DCC adres.

Alvast bedankt,
Willem

bask185

  • Offline Offline
  • Berichten: 4969
Re: MTB aandrijving Arduino
« Reactie #26 Gepost op: 16 January 2025, 16:11:55 »
Nou nog niet, want je hebt naar het schijnt een elektrisch probleem. Met pinnen 3 en 4 moet de motor elke 5s toggelen. Zonder draden te verwisselen, moet hij dus beide kanten op bewegen. Dit moet eerst werken voordat we DCC gaan proberen.

Dus double check the wiring, than triple check it. En plaats gerust een foto.

Mvg,

Bas
Train-Science.com
Train-Science github
It ain't rocket science ;-)

Klaas Zondervan

  • Offline Offline
  • Berichten: 26621
    • Pagina van klaas
Re: MTB aandrijving Arduino
« Reactie #27 Gepost op: 16 January 2025, 17:09:32 »
Of ga meten. Om te beginnen de voedingsspanning op die twee bordjes. Komt die op allebei binnen, en plus/min goed? (ik weet niet of dat laatste belangrijk is).

Meet dan op de MP1 tussen de + en poz1. Daar moet volgens het systeem van Bas steeds 5 seconden spanning staan, en dan 5 seconden niks. Hetzelfde tussen + en poz2.

Dan op de uitgangsklemmen van de bordjes. Hetzelfde: 5 seconden aan, 5 seconden uit.
Vervolgens op de ingangspinnen van de bordjes.

Volg het spoor verder terug, naar de pinnen 3 en 4, ten opzichte van GND.

Uit de resultaten van de metingen zal blijken waar het probleem zit.
Ik heb een donkerbruin vermoeden dat één van die bordjes defect is. Even aangenomen dat je geen bedradingsfout hebt gemaakt.
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

wee

  • Offline Offline
  • Berichten: 86
Re: MTB aandrijving Arduino
« Reactie #28 Gepost op: 16 January 2025, 19:50:05 »
Bedankt alweer voor de reacties. Het ene bordje is idd defect denk ik heb het nu vervangen en het werkt.
Het mechanisme beweegt nu op en neer van links naar rechts en terug. Maar dat is misschien de bedoeling.

Nu nog 1 enkele beweging naar links of naar rechts en aangestuurd met DCC.

Alvast bedankt

Willem
