Auteur Topic: Vervanger voor diode OA 202 (gelezen 10298 keer)

Dirk J · « **Reactie #15 Gepost op:** 02 June 2008, 16:17:20 »

Inderdaad, maar dan moet je wel een zwaardere diode gebruiken in plaats van twee kleintjes, en is de spanning op de elco weer een 0,7V lager.

Fred Eikelboom · « **Reactie #16 Gepost op:** 02 June 2008, 19:06:59 »

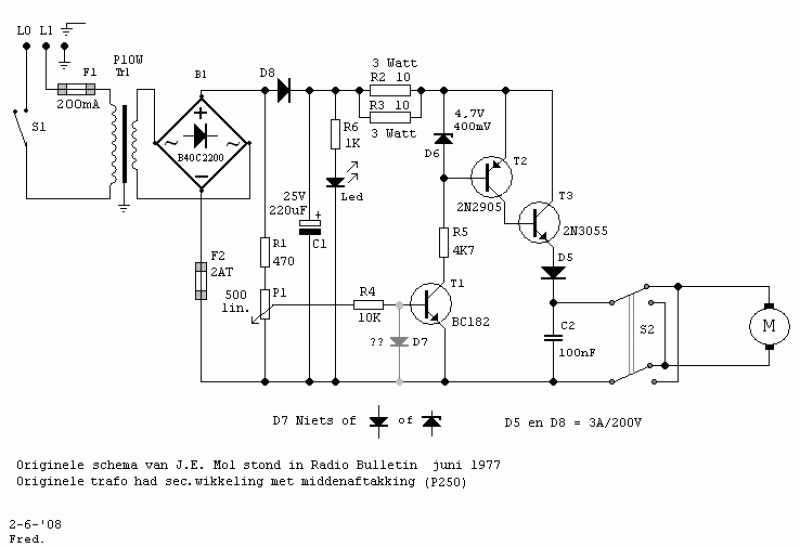

Was er inmiddels zelf ook al achtergekomen dat er vanmiddag een diode in het schema ontbrak. Inmiddels heb ik het schema zo goed als klaar.
Die extra diode en het extra spanningsverlies van 0,7 zijn geen probleem.
Het ding is toch niet vol open te draaien, want dan vliegt de loc uit de rails.
Ik had de keuze tussen het gebruiken van een oude trafo met enkele sec. wikkeling of een nieuwe aanschaffen met een wikkeling met middenaftakking.

PS.
In het originele schema staat twee maal diode D3. Heb ik mijn schema reeds aangepast.

mvg,
Fred.

Fred Eikelboom · « **Reactie #17 Gepost op:** 02 June 2008, 22:10:28 »

Hoi Chris,

Het linkje was link? Hoe bedoel je dat?

Tijdens het uploaden van het plaatje kreeg ik wel de 3 links op mijn scherm, maar toen ik de middelste link wilde kopieren ging dat niet, pas bij de tweede poging werd de regel blauw en kon ik de link in mijn bericht zetten. Toen ik dan eindelijk de boel voor elkaar had en het bericht verzonden had, zag ik wel de link in mijn bericht maar geen plaatje. Wist zo snel niet wat ik er aan doen moest.

Besloot om maar even te wachten op een tegenbericht, maar het is al geregeld zie ik.
Bedankt voor het aanpassen.

mvg,
Fred.

Chris · « **Reactie #18 Gepost op:** 02 June 2008, 22:32:35 »

Nee, je was de eerste [ vergeten

Ik was (ben) een beetje melig. Zal wel door het onweer komen.

Fred Eikelboom · « **Reactie #19 Gepost op:** 02 June 2008, 22:37:35 »

Gelukkig, ik schrok al.

Dacht meteen aan een virus.
Mooi, kan ik rustig gaan slapen.

Fred Eikelboom · « **Reactie #20 Gepost op:** 03 June 2008, 20:19:30 »

(Update)

Hoi,

@Klaas, je adviseerde om de diodes gewoon weg te laten. Nou dat zou ik maar niet doen. De regelaar wordt dan meer een aan-uitschakelaar.

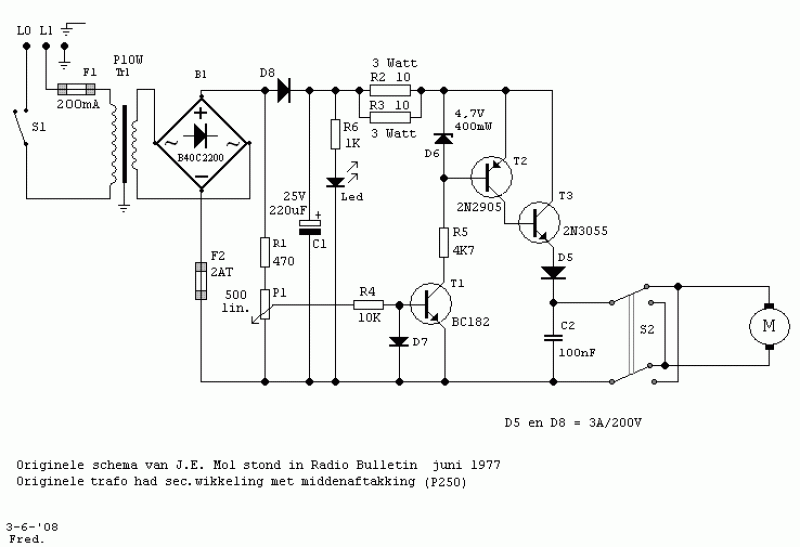

(oftewel een alles of niets voeding) Had voor de zekerheid een zener over de BE van T1 gezet om e.e.a. uit te testen. Ik pas nu gewoon het oude schema toe. Vanmorgen bekeek ik de trafo die ik had (P10W) eens goed, en constateerde dat die twee secundaire wikkelingen had die parallel stonden. Heb ze nu in serie geschakeld, zodat ik een middenaftakking kreeg. Het werkt nu formidabel.
De zaak staat nu al meer dan drie uur proef te draaien.

Heren bedankt voor jullie adviezen.

mvg,
Fred.

(offtopic)
PS.
'Copy and paste' werkt nu ook weer goed. m'n muis had een slecht contact in de rechter muistoets.
