Auteur Topic: Aansluiten vertreksein in combinatie met digikeijs sein (gelezen 1164 keer)

Luc2000 · « **Gepost op:** 09 February 2022, 20:12:30 »

k wil mijn witte perron vertreksein combineren met een digikeijs NS sein. Het digikeijs sein wordt met een 3 standen schakelaar geschakeld. Ik wil het witte vertreksein gelijktijdig met zowel geel als groen laten branden.

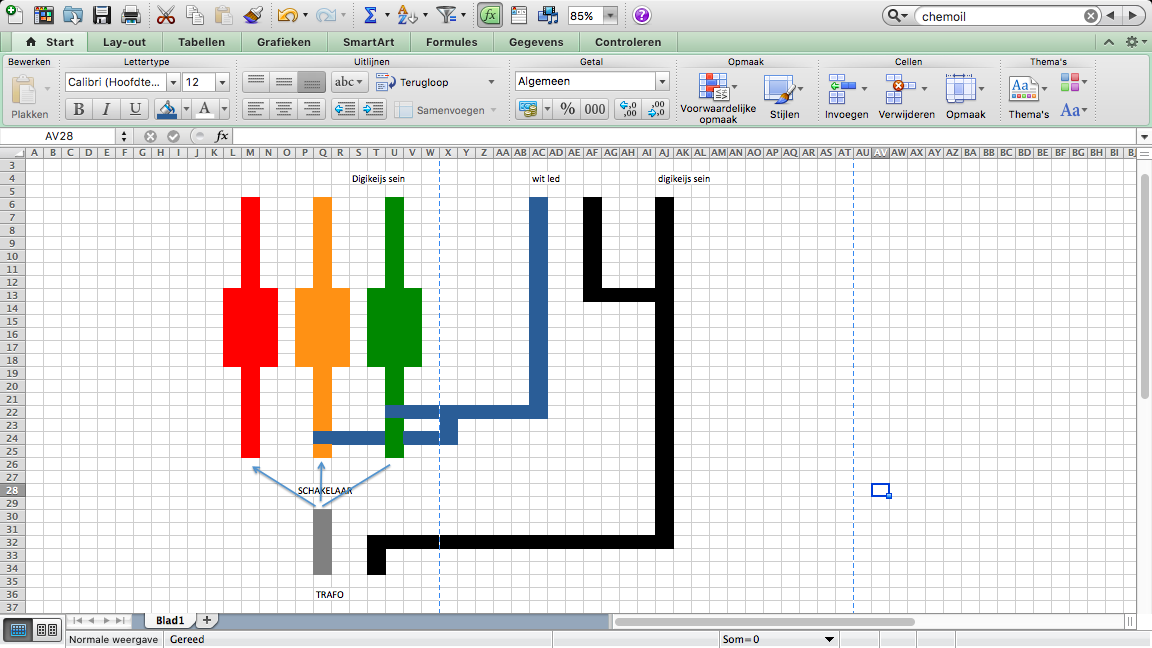

Ik heb dit schema gemaakt. Ik kom er niet uit. Als ik geel schakel, dan krijgt groen ook indirect stroom omdat zowel geel als groen met de blauwe draad verbonden wordt... Hoe los ik dit op?

kar · « **Reactie #1 Gepost op:** 09 February 2022, 20:17:07 »

2 diodes gebruiken?

Luc2000 · « **Reactie #2 Gepost op:** 09 February 2022, 20:36:10 »

Dacht ik ook aan, maar geen ervaring mee. Welke heb ik dan nodig en hoe kan ik zien in welke richting ik hem moet plaatsen? Of gewoon trial and error?

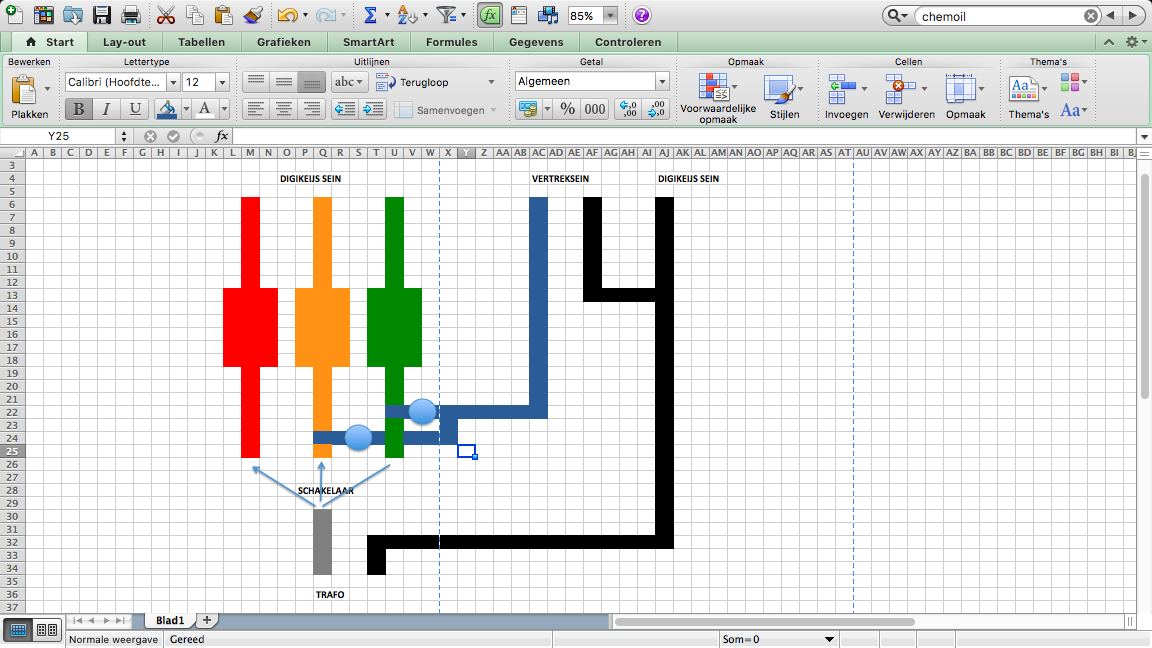

Ik neem aan dat ik ze hier moet plaatsen ("rondjes")

Zit hier een goede diode tussen?

https://www.pcfelectronics.nl/nl/search/Diode/

HeRo · « **Reactie #3 Gepost op:** 09 February 2022, 21:15:34 »

Luc,

diode 1n4001 is prima bruikbaar.
Je hebt twee stuks nodig. Die plaats je waar de blauwe draden van je sein aftakken. (de blauwe stippellijn in je tekening)

De zilveren ring op de diode aan de min kant. Kant van het digikeijs sein.

Luc2000 · « **Reactie #4 Gepost op:** 09 February 2022, 21:46:05 »

dank

Deze dus?

https://www.pcfelectronics.nl/nl/diode-gelijkrichter-1n4001-50v-1a.html

Waarom eigenlijk 50V?

Klaas Zondervan · « **Reactie #5 Gepost op:** 09 February 2022, 22:07:17 »

Citaat van: Luc2000 op 09 February 2022, 21:46:05

Waarom eigenlijk 50V?

Omdat de 1N4001 bestand is tegen 50V. Maar je hebt ook nog de 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007. Steeds met oplopende spanning. Voor jouw doel zijn ze allemaal geschikt. Het kan ook met een 1N4148. Die zijn een stukje kleiner, spanning 75V, stroom 100mA. Voor deze toepassing is het allemaal niet zo kritisch, vrijwel elke gewone diode is bruikbaar.
