Topic: Ringleiding: hoe het beste de dikke met de dunne draden te verbinden? (gelezen 9204 keer)
HaHoHo
Offline
Berichten: 407
Ringleiding: hoe het beste de dikke met de dunne draden te verbinden?
«
Gepost op:
03 September 2015, 18:00:04 »
Hallo mede-Beneluxspoorders,
bij het aanleggen van mijn modelbaan maak ik gebruik van het fenomeen 'ringleiding' (ook al is het woord 'ader' wellicht een betere aanduiding aangezien de draden niet helemaal rond zullen gaan). Ik heb al diverse draden en de encyclopedie geraadpleegd, maar heb nog geen antwoord kunnen vinden op mijn vraag.
Die vraag is als volgt: op een gegeven moment wil je de dikke draad van de ringleiding (ik gebruik hiervoor draad 1,5 mm2) verbinden met de dunne draadjes van onderdelen zoals rails, verlichting en dergelijke. Aan de ene kant heb je dan dus de dikke ringleiding-draad en aan de andere kant een aantal dunne draadjes. Hoe kun je die het beste met elkaar verbinden? Ik dacht zelf aan een verdeelplaat, maar hebben jullie dan voorbeelden (foto's?) hoe dat er uit ziet en waar ik zoiets kan verkrijgen? Of kan het anders/beter?
Alvast bedankt voor jullie reacties.
Groetjes,
Hans.
Gelogd
HansHobbyHoek is niet meer; leve
'model-Werkplaats-Pegasus'
!
Tom Z.
Offline
Berichten: 249
Re: Ringleiding: hoe het beste de dikke met de dunne draden te verbinden?
«
Reactie #1 Gepost op:
03 September 2015, 18:06:37 »
Gewoon het bloot gemaakte eindje van de dunne draad vertinnen,om de dikke draad draaien en aan de dikke draad solderen. Mvrgr, Tom Z.
Gelogd
SimonH
Offline
Berichten: 803
Heußenstein Bf
Re: Ringleiding: hoe het beste de dikke met de dunne draden te verbinden?
«
Reactie #2 Gepost op:
03 September 2015, 19:20:13 »
Ik hou niet van solderen onder de baan. Ik strip simpelweg een stukje van de hoofdleiding, de aan te sluiten draad strip ik flink (paar centimeter) en die wikkel ik een paar keer strak rondom het gestripte stuk. De isolatie schuift weer op z'n plek, even afwerken met ducttape en klaar. Ik heb wel eens een draad losgetrokken, en dat is dan weer zo gemaakt. Ik zou dit niet snel doen op lastig bereikbare plaatsen of bij een baan zonder vaste opstelling.
groeten Simon
Gelogd
Heußenstein
: HO, DB 1957
Johan de Vries
Offline
Berichten: 107
Re: Ringleiding: hoe het beste de dikke met de dunne draden te verbinden?
«
Reactie #3 Gepost op:
03 September 2015, 19:46:22 »
Gewoon simpele kroonsteentjes.
Grt
Johan
Gelogd
VFR
Offline
Berichten: 2326
Really old handsome bastard
Re: Ringleiding: hoe het beste de dikke met de dunne draden te verbinden?
«
Reactie #4 Gepost op:
03 September 2015, 20:05:00 »

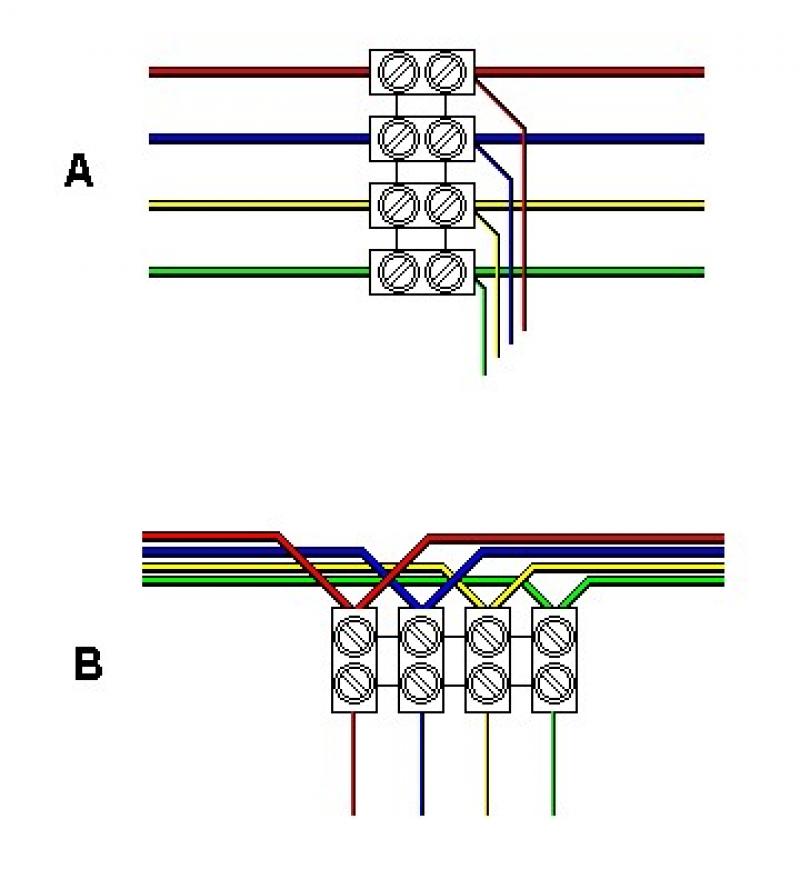

Een aantal onderling doorverbonden kroonsteentjes werken samen als een verdeelplaat.
Als voorbeeld verwijs ik je naar een voorbeeld van
44
(Jan)
hier
. Je moet bijna helemaal beneden scrollen voor de foto van Jan zijn oplossing.
Gelogd
Groet, Hijlco
----------------------------------------------------
Het mag morgen ook af
Geureon sanai
De Wadlander
Ronaldk
Offline
Berichten: 8839
Re: Ringleiding: hoe het beste de dikke met de dunne draden te verbinden?
«
Reactie #5 Gepost op:
03 September 2015, 20:09:07 »
Verdelen via zelf gemaakte verdeelplaatjes. Ik houd niet van solderen onder de baan. Dus gewoon verdeelplaatjes.
Groet Ronald.
Gelogd
Zijn we aan het bouwen? Ja! We zijn aan het bouwen:
Ronald’s nieuwe project: Endstation der Linie: Bahnhof Poggendam
!
henk
Offline
Berichten: 22536
Re: Ringleiding: hoe het beste de dikke met de dunne draden te verbinden?
«
Reactie #6 Gepost op:
03 September 2015, 20:54:22 »
Ik ben niet eenkennig.
Momenteel een ringleiding van massief installatiedraad met gesoldeerde aansluitdraadjes.
Op de vorige baan een dikke luidsprekerkabel en elke 30 cm een verdeelpunt met kabelschoentjes.
Gelogd
Het is heel Nederlands om iets heel Nederlands te vinden.
Timo
Team encyclopedie
Offline
Berichten: 4656
Re: Ringleiding: hoe het beste de dikke met de dunne draden te verbinden?
«
Reactie #7 Gepost op:
04 September 2015, 14:56:29 »
Het solderen gaat natuurlijk alleen op als je massief draad gebruikt (installatiedraad). Maar dan vind ik het nog steeds de beste optie voor de rails enzo. Ik houd dan weer niet van tape onder de baan
. Als je het dan na een tijde los moet halen heb jealtijd een plak bende, brrr. Heb je ergens veel draadjes (bijvoorbeeld verlichting ofzo) kan je altijd nog een "verdeelplaat" aka kroonsteen pakken en vanaf daar 1 draad naar de ringleiding. Maar dus in ieder geval aan de ringleiding zelf gewoon stabiele soldeerverbindingen.
Timo
Gelogd
Verzonden vanaf mijn desktop met Firefox
santerdam
Offline
Berichten: 3865
Re: Ringleiding: hoe het beste de dikke met de dunne draden te verbinden?
«
Reactie #8 Gepost op:
04 September 2015, 15:11:33 »
Is dit wellicht zinvol ?
Sander
Gelogd
Ronald Halma
Organisator US Convention Nederland
Offline
Berichten: 18006
Modelrailroading is fun!
Re: Ringleiding: hoe het beste de dikke met de dunne draden te verbinden?
«
Reactie #9 Gepost op:
04 September 2015, 15:23:27 »
Gewoon solderen, het meest fool-proof en betrouwbaarst
Gelogd
Greetz, Ronald
Mijn US Convention Aalten
Mijn modules!:
Micromodule
W. Thomas
Offline
Berichten: 1240
145 025 met de ambrogio KLV door Köln süd
Re: Ringleiding: hoe het beste de dikke met de dunne draden te verbinden?
«
Reactie #10 Gepost op:
04 September 2015, 15:27:36 »
zelf alles gesoldeerd onder de baan. Op mijn werk moet ik alles wat gesoldeerd kan worden ook solderen omdat dit de beste en sterkste verbinding geeft.
Zelf heb ik 2,5 mm2 bruin en blauw voor de aansturing van de baan (rails) en 1,5mm2 zwart en grijs voor de voeding van de magneet en servo decoders.
Die zijn ook aangesloten op een aparte voeding.
Binnenkort moet ik ook maar weer eens wat bedradingskoker op de kop tikken.
Werk zelf in de elektra dus aan de meeste spullen kan ik wel aankomen vanuit de groothandel.
Gelogd
Keine Minsch dä es perfek'
Voor al mijn treinen foto's
http://www.flickr.com/photos/37440353@N08/
en mijn modelbaan in aanbouw
http://forum.beneluxspoor.net/index.php/topic,37661.0.html
HaHoHo
Offline
Berichten: 407
Re: Ringleiding: hoe het beste de dikke met de dunne draden te verbinden?
«
Reactie #11 Gepost op:
04 September 2015, 17:36:24 »
Beste reageerders (reactanten?),
bedankt voor jullie reacties; ik ga eens kijken welke van de aangedragen oplossingen mij het beste uitkomt. Ik kan weer verder sleutelen!
Groetjes,
Hans.
Gelogd
HansHobbyHoek is niet meer; leve
'model-Werkplaats-Pegasus'
!
