Topic: Gezocht de afmetingen van een ankerblok (Bovenleiding) (gelezen 3880 keer)
Peter Kleton
Offline
Berichten: 4006
Gezocht de afmetingen van een ankerblok (Bovenleiding)
«
Gepost op:
13 April 2015, 14:44:28 »
Hallo,
Wie weet die afmetingen, of een website/draadje waar dat besproken wordt ?
Bij Structon vind ik ze wel met bestelnummer , maar zonder de gezochte waarden.
Vr Gr,
Peter
Gelogd
NS 1924-heden.
0 baan NS loks 2100 ,6200, 3700, 3900 ,SSN 023 en eloks 1100,1200,1300, Mat 24 en SSN023023 en 01 1ng075op 2 rail met bovenleiding voor front en sluitsein.
Met kopstation als Zvt en Ov en stukje dubbelspoor er tussen .Lichtseinen
Klaas Zondervan
Offline
Berichten: 26773
Re: Gezocht de afmetingen van een ankerblok (Bovenleiding)
«
Reactie #1 Gepost op:
13 April 2015, 15:21:32 »
http://www.google.nl/url?sa=t&rct=j&q=&esrc=s&frm=1&source=web&cd=1&ved=0CCEQFjAA&url=http%3A%2F%2Fwww.struktonciviel.nl%2Fglobal%2Fciviel%2F_prefab_beton%2Fdocumenten%2Fnederlands%2Fproductcatalogus_strukton_prefab_beton.pdf&ei=48ErVbrpBuee7gaQ7oGgBw&usg=AFQjCNEw2biSywwA9TfCHgGHn0CA-PLTHA
Pagina 1.4
Gelogd
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.
Peter Kleton
Offline
Berichten: 4006
Re: Gezocht de afmetingen van een ankerblok (Bovenleiding)
«
Reactie #2 Gepost op:
13 April 2015, 17:03:44 »
Hoi Klaas,
Deze catalogus van Structon had ik zelf ook al gevonden.
De maten zijn een beetje summier.
(En er staat ook niet bij wat ze kosten in een bijlage
)
Vr Gr, Peter
Gelogd
NS 1924-heden.
0 baan NS loks 2100 ,6200, 3700, 3900 ,SSN 023 en eloks 1100,1200,1300, Mat 24 en SSN023023 en 01 1ng075op 2 rail met bovenleiding voor front en sluitsein.
Met kopstation als Zvt en Ov en stukje dubbelspoor er tussen .Lichtseinen
renew
Offline
Berichten: 233
Re: Gezocht de afmetingen van een ankerblok (Bovenleiding)
«
Reactie #3 Gepost op:
13 April 2015, 18:27:02 »
Als alles goed gaat ben ik woensdag bij de gieterij van die blokken. Als ik het niet vergeet zal ik het navragen of nameten voor je.
Groet René
Gelogd
René is op 26-10-2016 overleden
Volg het spoor wat er ligt, zoek niet wat er nooit meer is. Een regel uit het lied kom terug van spinvis. Komt ie nu pas mee.
Hans van de Burgt
Onshape Gebruikersgroep
Offline
Berichten: 6545
Re: Gezocht de afmetingen van een ankerblok (Bovenleiding)
«
Reactie #4 Gepost op:
13 April 2015, 18:48:20 »
@Peter,
Ik weet het niet meer zeker, maar volgens mij waren de tekeningen die ik indertijd voor de Ency maakte op schaal.
Zie:
http://encyclopedie.beneluxspoor.net/index.php/Afspaninrichtingen_in_DIN_en_DLO
Misschien heb je er wat aan.
Grzz, Hans
Gelogd
-
https://spoormodelleren3d.nl/
-
https://britsemodulebaan.wordpress.com/
-
https://forum.beneluxspoor.net/index.php?topic=98641.0
Peter Kleton
Offline
Berichten: 4006
Re: Gezocht de afmetingen van een ankerblok (Bovenleiding)
«
Reactie #5 Gepost op:
13 April 2015, 18:59:37 »
Rene en Hans ,
Bedankt voor jullie antwoord.
De tekening is op schaal (Voor H0 dan)
Ik ben bezig in schaal 0 ,met werkende bvl.

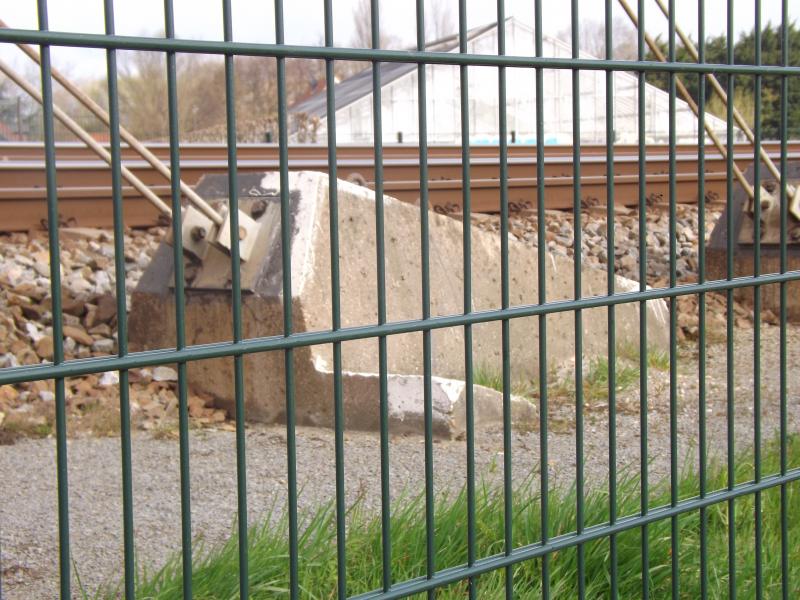

Ik kan vlak bij de Schiphollijn komen ,er zit alleen zo'n groen Prorail hek tussen zo'n blok en mezelf.
Schatten is heel moeilijk. ook zo'n gewone mastvoet is zeker 90 cm in diameter.
Ik ben benieuwd wat de maten van zo'n blok zijn dus.
Peter
«
Laatst bewerkt op: 13 April 2015, 19:24:00 door Peter Kleton. Reden: Foto erbij gezet
»
Gelogd
NS 1924-heden.
0 baan NS loks 2100 ,6200, 3700, 3900 ,SSN 023 en eloks 1100,1200,1300, Mat 24 en SSN023023 en 01 1ng075op 2 rail met bovenleiding voor front en sluitsein.
Met kopstation als Zvt en Ov en stukje dubbelspoor er tussen .Lichtseinen
Hans Gvz
Offline
Berichten: 651
Re: Gezocht de afmetingen van een ankerblok (Bovenleiding)
«
Reactie #6 Gepost op:
13 April 2015, 20:23:00 »
http://energievoorziening.funnymedia.nl/draagconstructies/draagconstructies.htm
Gr Hans
Gelogd
Peter Kleton
Offline
Berichten: 4006
Re: Gezocht de afmetingen van een ankerblok (Bovenleiding)
«
Reactie #7 Gepost op:
13 April 2015, 20:36:49 »
Hoi Hans
Bedankt voor je tip.
De rest van die website is trouwens ook interessant!
Vr gr, Peter
Gelogd
NS 1924-heden.
0 baan NS loks 2100 ,6200, 3700, 3900 ,SSN 023 en eloks 1100,1200,1300, Mat 24 en SSN023023 en 01 1ng075op 2 rail met bovenleiding voor front en sluitsein.
Met kopstation als Zvt en Ov en stukje dubbelspoor er tussen .Lichtseinen
Falkenberg
Offline
Berichten: 4057
Re: Gezocht de afmetingen van een ankerblok (Bovenleiding)
«
Reactie #8 Gepost op:
13 April 2015, 21:28:54 »
wat doe je nou
je trekt de webserver onderuit
dirkjan
Gelogd
Peter Kleton
Offline
Berichten: 4006
Re: Gezocht de afmetingen van een ankerblok (Bovenleiding)
«
Reactie #9 Gepost op:
13 April 2015, 21:54:44 »
? ?
Peter
Gelogd
NS 1924-heden.
0 baan NS loks 2100 ,6200, 3700, 3900 ,SSN 023 en eloks 1100,1200,1300, Mat 24 en SSN023023 en 01 1ng075op 2 rail met bovenleiding voor front en sluitsein.
Met kopstation als Zvt en Ov en stukje dubbelspoor er tussen .Lichtseinen
Falkenberg
Offline
Berichten: 4057
Re: Gezocht de afmetingen van een ankerblok (Bovenleiding)
«
Reactie #10 Gepost op:
13 April 2015, 22:02:37 »
ah, de energievoorzieningsite is weer online, kreeg net:
Gelogd
Peter Kleton
Offline
Berichten: 4006
Re: Gezocht de afmetingen van een ankerblok (Bovenleiding)
«
Reactie #11 Gepost op:
13 April 2015, 23:10:09 »
Ik begrijp...
Maar bij mij doet Energievoorziening het wel.
Ik heb wel een keer geen foto's kunnen downloaden, maar verder heb ik geen klachten.
Peter
«
Laatst bewerkt op: 14 April 2015, 07:48:13 door Peter Kleton
»
Gelogd
NS 1924-heden.
0 baan NS loks 2100 ,6200, 3700, 3900 ,SSN 023 en eloks 1100,1200,1300, Mat 24 en SSN023023 en 01 1ng075op 2 rail met bovenleiding voor front en sluitsein.
Met kopstation als Zvt en Ov en stukje dubbelspoor er tussen .Lichtseinen
Maarten.T
Offline
Berichten: 974
Re: Gezocht de afmetingen van een ankerblok (Bovenleiding)
«
Reactie #12 Gepost op:
15 April 2015, 00:20:03 »

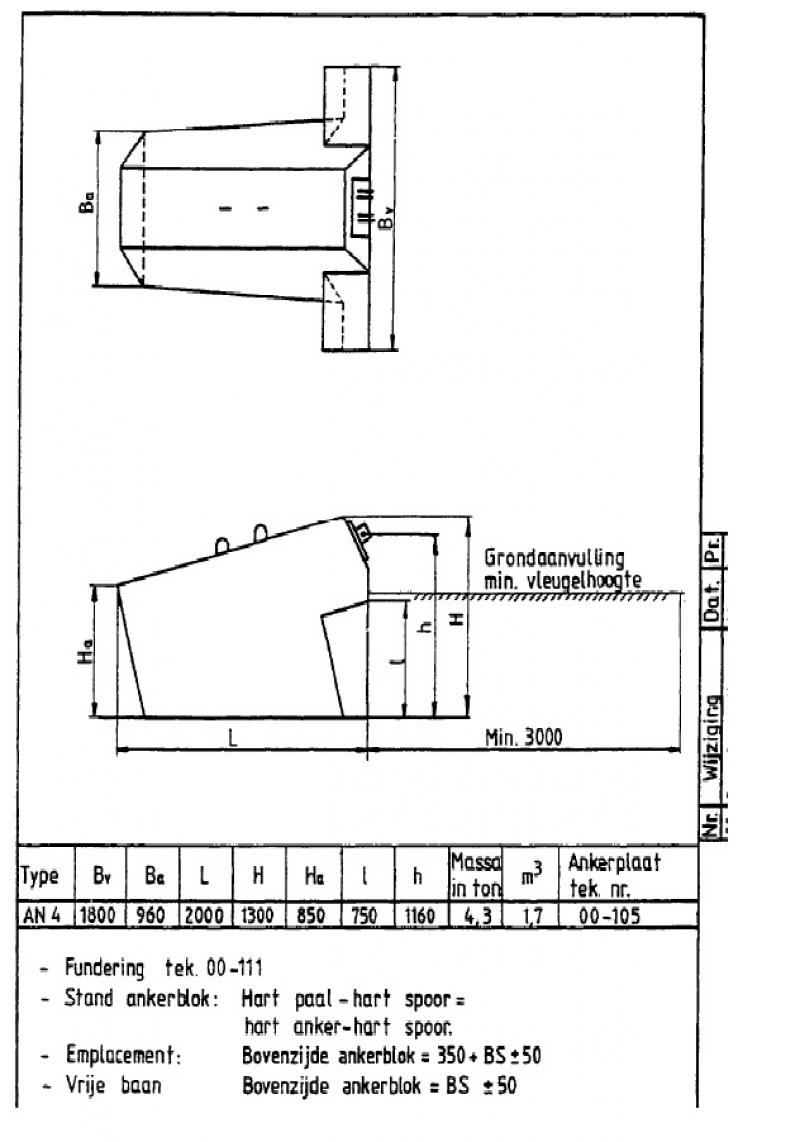

Ooit eens een bestand gevonden over bovenleidings-constructie's. Daar staan ook maten van het ankerblok type AN4 bij. Even een printscreen ervan gemaakt.
Naar de verwijzingen (00-105 en 00-111) die in de tekening staan heb ik helaas geen tekeningen.
«
Laatst bewerkt op: 15 April 2015, 00:24:08 door Maarten (voorheen 2278)
»
