defecte roco 10761 versterker

[willem22]

Beste Menno,
Er staat bij mij op het kasje 10761 en werkt als booster.
Ik begrijp het nu maar heb geen centrale nodig nog bedankt.

wil.

[Coen]

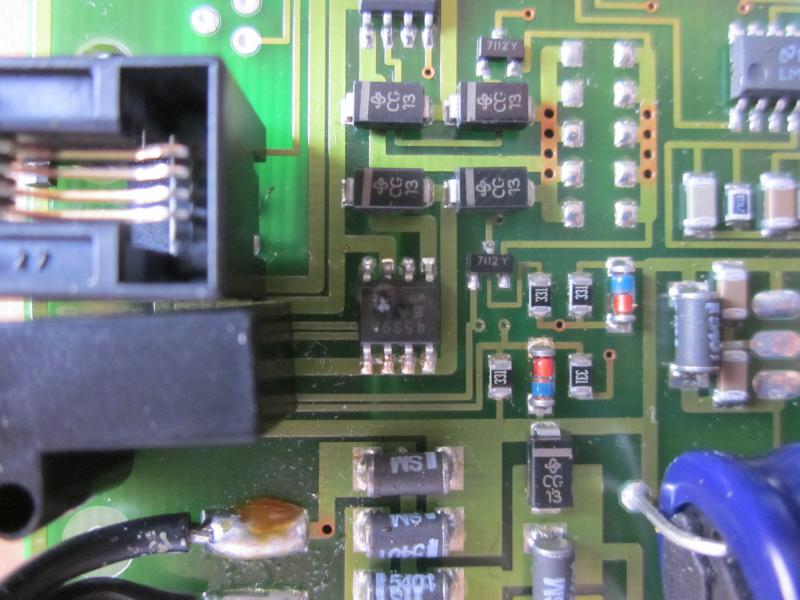

Dit is het logo van "Taiwan Semicondictor" (http://www.tsceu.com/).
Het is inderdaad geen diode, maar een een transorb; zij noemen dat een TVS. Simpel gezegd voor het smoren van hoge spanningspieken.
Alweer waarschijnlijk de SMAJ28A http://www.tsceu.com/db/pictures/modules/PDT/PDT060207001/SMAJ%20SERIES.pdf

Via Farnell kom ik er dan weer achter dat ook Vishay General (toyota-achtig logo) en ST deze ook maken en bij Farnell €0.24 kosten.

Hopelijk hebben jullie hier iets aan (en misschien ik zelf ook want ik heb dezelfde booster ).
Succes.


Mvg,
Coen

[Paul VT 11.5]

Coen & Piet. Bedankt. Gen. semicon. is van Vishay (bedankt voor de aanwijzing).
Coen, ik geloof je gelijk als je zegt dat een CG64 van TSCEU een weerstand (tvs) is.

Vraag: spert een CG64 of een tvs in 1 richting? De General Semiconductor CG73A spert nl in 1 richting. Tenminste de 3 intacte. De defecte spert niet meer. Zouden het geen Schottky diodes kunnen zijn?


[p.heinst]

Paul

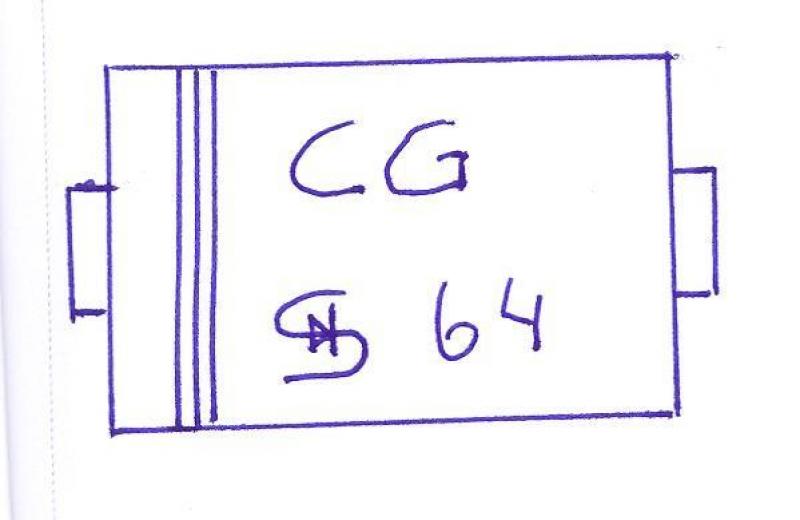

Zover ik het kan meten met mijn multimeter in ohm en diode stand wordt er vanaf een zijde gespert en wel volgens tekening van link naar rechts en andersom ongeveer 670 ohm weerstand.

Verder ben ik geen geschoolde electonicus en waag me dan ook niet aan voorspellingen.

Gr Piet

[Paul VT 11.5]

Wow, wacht ff. De booster voor de 10761 heeft dus hetzelfde nummer als de centrale 10761?.... want ik heb alleen de centrale 10761.

Of begrijp ik het nu verkeerd.

de 10761 of de 10764 is de versterker/ booster
de 10810 (multimaus) is de centrale

[Coen]

Paul (en Piet),

Een TVS gaat geleiden (slaat kortstondig door) zodra de spanning te hoog wordt en is dus wel een halfgeleider.
In de regel als ze defect zijn, zijn ze permanent doorgeslagen (bij 230V types heb je vaak vette sluiting en klappen ze zelfs uit elkaar).
Dus wat je meet kan heel goed.
Let wel: met een multimeter in ohm-stand meten als alles nog in de schakeling zit (dus niet los gesoldeerd) kan vreemde metingen veroorzaken.
Als je het niet vertrouwt, meet dan de componenten dan los op tafel.


Mvg,
Coen

[Paul VT 11.5]

Iedereen bedankt voor alle info. Ik heb echter nog twee vragen die in het verlengde van dit draadje liggen (en misschien een beetje off topic zijn):

*
Normaal gesproken gebruik ik de standaard 50VA trafo die bij de MM & 10764 versterker is geleverd. Nu gebruikte ik echter een voeding die een hoger beschikbaar vermogen heeft. Kan het zo zijn dat het defect een gevolg is van
het hogere beschikbare vermogen? Maw, stort niet, nauwelijks of minder in bij kortsluiting en daardoor krijgt de beveiliging van de versterker het te zwaar te verduren bij kortsluiting?

*
Is de autolamp die in serie wordt gezet tussen versterker & baan (beschreven in een ander draadje met een IB-booster) een goede oplossing ter ontlasting van de beveiliging of zijn er nog mooiere oplossingen?

[stig]

Autolamp is een goede oplossing. Zoek maar op het net, gebruikersverhalen genoeg. Engelse zoektermen: "tail light bulb dcc"

[Fred Peters]

Even een oud draadje oprakelen...
Ik heb hier een 10761 versterker met hetzelfde probleem..
Ook is een van de mosfets gebarsten met een mooie rookpluim als resultaat.

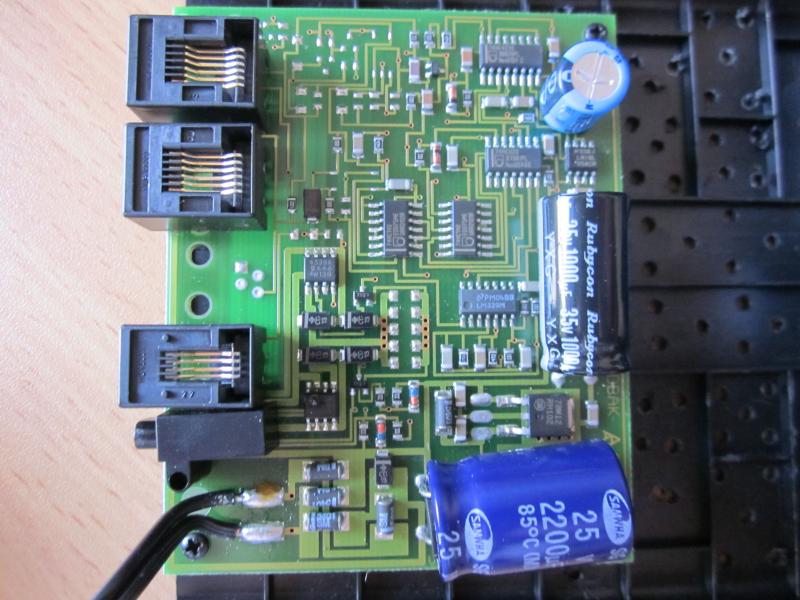

Het gaat om het component in het midden van de bovenste foto met een versmolten body...en matzwarte rook gloed.
Valt hier nog wat van te maken of is de versterker rijp voor de onderdelen bak?





Fred
