Auteur Topic: Welke ondervloerse aandrijvingen gebruiken?? (gelezen 11189 keer)

Wim Ros · « **Reactie #15 Gepost op:** 10 December 2007, 19:43:18 »

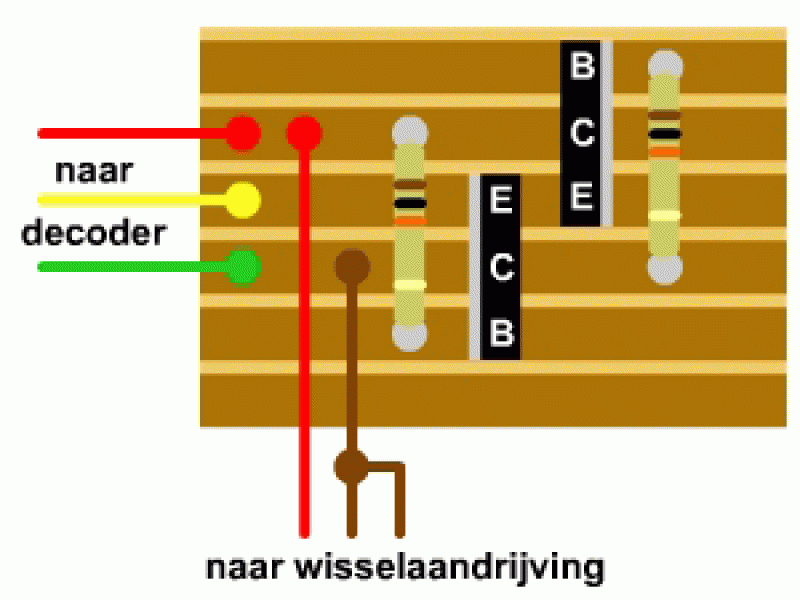

De wel om bekende LA010 van Lenz, dus twee transistoren en twee weerstanden.

De Conrad is een kloon van de Hoffmann
En in beide zit een hele echte motor. Net zoals bij de schildpad.
En waarom ik denk dat het met veel geweld omgaat, noem het praktijk ervaring.

Mvg
Wim.

Klaas Zondervan · « **Reactie #16 Gepost op:** 10 December 2007, 19:54:36 »

In de Conrad aandrijving zit een echte motor. Maar ik heb eens tandjes zitten tellen. En dan blijkt dat die motor helemaal 8 omwentelingen moet maken om de aandrijving van het ene uiterste naar het andere uiterste te brengen. Voor een motortje dat naar schatting zo'n 15000 omwentelingen per minuut maakt betekent dat dus een totale slagtijd van 0,03 sec. Dat is tamelijk rap, niet echt iets wat je verwacht van een motoraandrijving.

Wil je echt een mooie aandrijving, neem dan de Tortoise. Ik hoor het gemor al komen: ja, maar,....... tig keer zo duur als een Conrad. Inderdaad, alle waar is naar zijn geld. Je moet gewoon kiezen tussen dat wat technisch het beste is, en wat financiëel het beste is, en die twee vallen zelden samen.

henk · « **Reactie #17 Gepost op:** 10 December 2007, 19:57:57 »

De Conrad aandrijving werkt verder prima, is goedkoop en betrouwbaarder dan welke magneetaandrijving dan ook.
Alleen als je een mooi traag omgaand wissel wil, dan is een Tortoise een absolute aanrader.

Jaap Post · « **Reactie #18 Gepost op:** 10 December 2007, 20:05:36 »

Oké

Het gaat de Tortoise worden dus.
Kost wel iets meer, maar altijd nog veel goedkoper dan de Roco 10030.
Oké dat wordt dus onderdelen bestellen bij conrad
Transistors (welk type) en/of bestelnr
Weerstand (welk type) en/of bestelnr
Het zullen dan mijn eerste elektonica soldeerprintje worden.

MVG, Jaap

Blausee_Mitholz · « **Reactie #19 Gepost op:** 10 December 2007, 20:23:30 »

Wie niet vies is van printjes solderen kijk eens bij MBronic
Servoaandrijving, analoog en digitaal per wissel voor ongeveer 20 euro.
Als je de servo's bij conrad koopt en zelf de mechanische verbinding maakt kun je besparen en ben je goedkoper uit.
Geen wisseldecoders nodig, zit allemaal in de servoprint ingebakken.
Werkt perfect (ben zelf aan het toepassen voor wissels in het zicht)

Ik zeg net dat dit moet, ik geeft alleen aan dit dit ook een mogelijkheid is :-|

En niet roepen dat dit te duur is, wie levert voor deze prijs per wissel een complete digitale aansturing

Mvg, Johan

JoeriL · « **Reactie #20 Gepost op:** 10 December 2007, 20:24:02 »

De (huidige) Hoffmanns gaan zeer zeker niet met een klap om. Ze zijn stiller dan bv tortoises, en gaan als je wilt langzamer (instelbaar). Als je een decoder gebruikt met instelbare schakeltijd (bv lenz LS150) heb je ook geen extra electronica nodig.

Joeri

Robert E · « **Reactie #21 Gepost op:** 10 December 2007, 21:00:06 »

Citaat

Wie niet vies is van printjes solderen kijk eens bij

http://members.home.nl/robert.evers/

Conrad motorwissel decoder
Servo decoder

't zijn wel MM decoders.... Met een IB / Mrdirect / Tams ok,
maar met andere systemen als Lenz en TC niet bruikbaar...
Voor pure DCC rijders zie ook

http://www.opendcc.de/

Robert

Jaap Post · « **Reactie #22 Gepost op:** 11 December 2007, 16:32:37 »

Heeft ook iemand de gegevens/bestelnr van welke transistors en weerstanden ik voor de print moet gebruiken??
Kan ik dat vandaag nog gaan bestellen bij Conrad.

MVG,
Jaap

Klaas Zondervan · « **Reactie #23 Gepost op:** 11 December 2007, 16:54:20 »

De weerstanden zijn 10k.
De transistors zijn NPN darlington power transistors, b.v. BD 677, BD 679, BD 681.

Jaap Post · « **Reactie #24 Gepost op:** 11 December 2007, 21:27:14 »

Oké Klaas,

bestelling is inmiddels de deur uit,
Allen bedankt voor de geboden hulp.

Jaap

Jaap Post · « **Reactie #25 Gepost op:** 13 December 2007, 18:55:41 »

De Tortoise wisselaandrijvingen zijn binnen gekomen,
Nu alleen nog een klein printje solderen,(komt tussen de aandrijving en de K83) en aansluiten maar,
Maar mijn engels is zo slecht dat ik daar eigenlijk niets/weinig van snap
Alleen de vraag is hoe moet die aangesloten worden??
Wat moet waar op aangesloten worden??
IK gebruik IB en K83 decoders en gebruik Rocoline wissels (HO)
verder moeten de wissels gebruik maken van het gepolariseerde hartstuk.
Ik heb 8 kontacten,
Wat gaat waarheen??

Jaap

Hans Keulen · « **Reactie #26 Gepost op:** 13 December 2007, 19:01:01 »

Jaap,

Kun jij de gebruiksaanwijzing scannen ? Of staat die op Internet ? Wil ik hem wel voor je vertalen.

Hans

Jaap Post · « **Reactie #27 Gepost op:** 13 December 2007, 19:04:59 »

Hallo Hans

hier de gevraagde link.
www.tonystrains.com/download/man-tortoise.pdf

Jaap.

Hans Keulen · « **Reactie #28 Gepost op:** 13 December 2007, 19:57:01 »

Jaap,

Eerst de makkelijke zaken, nl. de polarisatie van het puntstuk :
Puntstuk op aansluiting 4, ene railaansluiting op 2, andere op 3.

De tortoise heeft twee omschakelcontacten. Je kunt de tweede b.v. gebruiken voor een wisselstandindicatie.

Vervolgens de aansturing van de motor. De Tortoise heeft een gelijkstroommotor met eindafschakeling. Daarvoor heb je een hulpschakeling nodig (zoals de LA010). Volgens mij heeft Wim Ros die eerder in dit draadje weergegeven maar ik kan de afbeelding niet meer zien. In ieder geval moeten de aansluitingen die daar uit komen op aansluiting 1 en 8. Draait de motor dan de verkeerde kant op: gewoon omdraaien.

Hans
