Maerekamp, Nederlandse baan in HO

[marcelp]

Beste forumleden,

Na lang twijfelen toch maar besloten om de bouw van mijn baan op het forum te plaatsen, omdat ik ook veel heb opgestoken van andere baanplannen op dit forum.

De baan moet een fictieve Nederlandse baan worden met materieel rond het tijdperk IV/V maar waar ook geregeld museum materieel te zien is.

Het bestaat uit 2 kopstations, waarbij de baan in een U is aangelegd en er gereden gaat worden met pendeltreinen, maar waar ook veel rangeerruimte aanwezig is.

Met de bouw van deze baan ben ik eind 2011 begonnen en is nog lang niet af...

Allereerst het baanplan:



De afmetingen zijn:
Bovenzijde: 2.45M lang en 80cm breed
Zijkant: 2.33M lang en 60cm breed
Onderkant: 2.45M lang en 45cm breed

Het grote grijze vlak in het baanplan is vrije loopruimte...

Na het baanplan voorzichtig begonnen met de tafels en opbouw van het sporenplan...



Nadat de ondergrond gelegd is, de bovenkant voorzien van 3mm isolatiemateriaal die bruin geschilderd wordt.
Eindelijk kan er dan begonnen worden met het leggen van de rails



Let net op de puinhoop...


Wordt vervolgd


Groeten,
Marcel

[Scheerdam]

Dat klinkt veel belovend als ik je verhaal/foto's en je baanplan zie.

Wat zijn je verdere ideeën zoals wordt het een stad of een dorp of allebei.

Mvg Patrick

[marcelp]

De bedoeling was beide eigenlijk...
Bovenkant van het baanplan zou de stad moeten worden, de onderkant een stukje dorp.

Aan de rechterkant wil ik een stukje platteland creëren, tenminste dat was de bedoeling.
Precieze plannen hiervoor heb ik nog niet, eerst het technische gedeelte afwerken en dan ga ik daar eens lekker mee bezig.


Grtx.
Marcel

[marcelp]

Even een kleine update...

Servo's voor de wissels, bezetmelders en voedingen voor de multimaus, seinen, wissels en verlichting zijn binnen en klaar om onder de baan geplaatst te worden...




Eerst een ringleiding aanleggen voordat we verder gaan...

Waarna begonnen kon worden met het technische gedeelte van de baan.
Een blik onder de baan








Daarna testrijden, testrijden en nog eens testrijden.

Dit was het weer even voor nu... spoedig volgt er meer..

[Erik]

Dat ziet er netjes uit Marcel .

En zeker de bedrading dat ziet er gewoon  uit.

Erik

[PW100]

Dat ziet er inderdaad erg netjes uit. Daar hou ik wel van netjes geordend.

Maareh, wat is dat witte blokje naast de DR4088? Het lijkt zo op de foto of de gele draadjes met de rode draadjes verbonden zijn??
Bij nader beschouwing, zou het ook kunnen (waarschijnlijker) dat ze samen een gezamenlijke doorvoer in verdwijnen.
Heb je trouwens alles direct aan de onderkant van de tafel geschroefd?

Harm

[marcelp]

Dank voor jullie reacties

Hou van alles geordend monteren, scheelt een hoop tijd als er iets mis is met de bedrading oid.

@PW100
Dat witte blokje bestaat uit 2 rijen printkroonsteentjes. (per rij doorverbonden)
De ene rij is aangesloten rechtstreeks op de centrale, de andere rij via de diodeschakeling.
Uitleg over de diodeschakeling staat in de encyclopedie http://encyclopedie.beneluxspoor.net/index.php/E16.03.03_-_Diodeschakeling
Aan de kleuren van de bedrading kan ik zien of het bij een gedetecteerd of ongedetecteerd spoor hoort.
Rood bij rood dus en Geel hoort bij oranje (deze laatste had ik helaas niet in dezelfde kleur)

Alles is direct op de onderkant geschroefd, maar zoals op de foto's te zien ligt de baan zelf hoger.
De electronica bevind zich dan ook alleen onder de verhoging zodat ik niet per ongeluk er doorheen boor bijv.
Bedrading van seinen en terugmelders loopt tussen de tafel en verhoging. (eigenlijk alle bedrading die met de treinenloop te maken heeft)

Buiten de verhoging kan ik dan ook boren en schroeven wat ik wil... kan alleen de ringleiding raken.


Marcel

[marcelp]

Even een kleine update...

Op een Nederlandse baan horen natuurlijk ook de bijbehorende seinen.

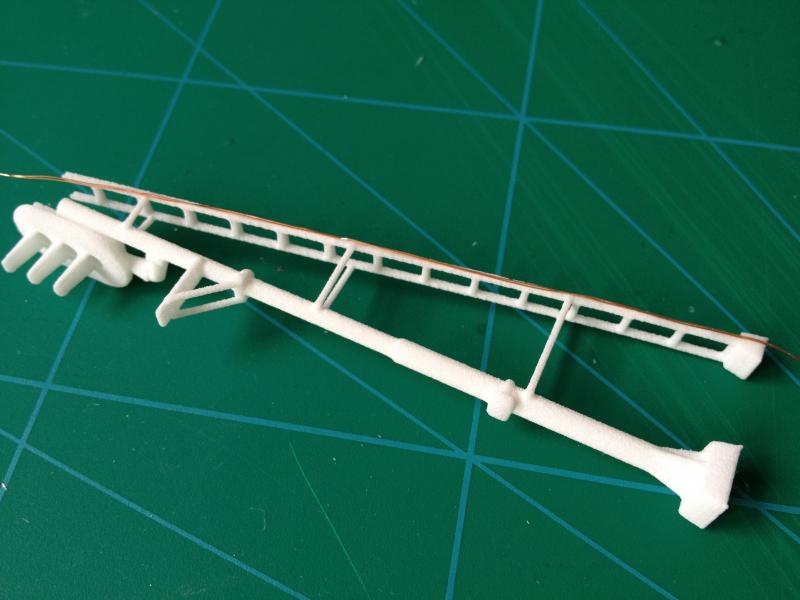

Hiernaar was ik al een tijdje naar op zoek en heb besloten om deze eens in 3D te laten printen.... vervolgens te voorzien van bedrading, led's en gespoten.



Sein in de primer en voorzien van bedrading voor de led's welke later zwart meegespoten gaan worden.




Inmiddels gespoten en voorzien van led's




Even testdraaien op de baan...

Voor de aansturing van de wissels en seinen zijn 4 OC32/DCC modules besteld, hierover later meer.

Dit was het weer even voor nu...

[NS264]

Zien er netjes uit die seinen.

Gr Koen

[marcelp]

Bedankt voor het compliment Koen.
Hier nog een link van de dwergseinen (met enkele filmpjes) zoals de seinen nu op de baan staan....

http://forum.beneluxspoor.net/index.php/topic,34476.msg744829.html#msg744829

Zoals te zien op de foto's en filmpjes, ben ik ook maar eens begonnen met ballasten


Groeten,
Marcel

[marcelp]

Na lange tijd maar eens een update plaatsen...

Allereerst is het 1 en ander onder de baan veranderd.
De multimaus is verwijderd en de OC32 modules, servo's en bedrading hebben hun plaats gevonden.


1 van de 4 OC32DCC modules voor het aansturen van de servo's, seinen en overige baanverlichting.


1 van de 4 terugmeld modules


Klein overzicht wat er zoal onder de baan hangt.


En omdat de multimaus verwijderd was, moest er dus een vervanger voor komen.
De keus is daarbij gevallen op de ESU ECoS II, puur om het grote bedieningsgemak.


En ben ik van koploper overgestapt naar iTrain, wat ik kwa bediening prettiger vind om mee te werken.
Dit was dan het technische gedeelte van de baan.

Ook ben ik natuurlijk verder gegaan aan de bovenkant van de baan
Het ballasten van de baan is eindelijk afgerond en is begonnen met het aankleden van het station.


Abri is in 3D geprint geschilderd en van ramen, verlichting en reizigers voorzien.


Bankje en prullenbak ook in 3D geprint, de rest van styreen gemaakt.


Overzicht foto...


En een aantal stootjukken gemaakt...

Dit was het even voor nu... meer update's binnenkort.

Groetjes,
Marcel

[Niekleair]

Die abri is super gelukt

Boots je nou een regenachtige dag na? Alles lijkt wel nat te zijn (en ik moest bij het bovenste plaatje twee keer kijken om door te hebben dat ik naar een modelbaan zat te kijken).

[marcelp]

Abri is inderdaad goed gelukt, wel priegelwerk met smd ledjes

Nee geen regenachtige dag... was aardig donker in de kamer en door de lichtinval komt het misschien vreemd over.
Bedoeling is voorjaar, omdat we dat dit jaar niet krijgen moet het maar op de baan

[Sparrow]

Gave baan hoor! Ik ga zelf binnenkort met mn eerste echte baan beginnen, dus vind het erg leuk om te zien hoe anderen gestart zijn, alhoewel ik wel opzie tegen het technische/elektrische gedeelte, zeker als ik al die kabels en apparaatjes bij jou zie

[rene w.]

  keurig hoor ziet er netjes uit.
