Auteur Topic: Verwijderbare seinen  (gelezen 8900 keer)

Private SNAFU

  • Offline Offline
  • Berichten: 1744
  • Member of the 1(to)87 gang
    • project "Nijkerk:87"
Verwijderbare seinen
« Gepost op: 06 February 2011, 14:15:39 »
Een aantal jaar gelden deed Alphamodell de aankondiging dat ze seinen naar Nederlands voorbeeld zouden gaan produceren die voorzien waren van een stekker verbinding zodat ze makkelijk verwijderd konden worden van de modelspoorbaan.

Volgens mij zijn deze seinen echter nooit in de handel gekomen en ook op de site van Alphamodell zijn ze niet te vinden. Helaas werd op de email ook niet gereageerd.
Daarom heb ik besloten zelf maar aan de bak te gaan op basis van NZH seinen, dit omdat -helaas- de henckens seinen niet meer verkrijgbaar zijn.

Ik heb hiervoor zogenaamde DIN connectoren gebruikt.



Hoe ik een en ander heb gedaan, is te zien en te lezen op mijn website.

Gr,
Bart

« Laatst bewerkt op: 07 February 2011, 18:06:55 door Bart Tigges »
Website
NS - IVa (1968 - 1978) / Koploper / LocoNet / IB+ProfiBoss / Modulebouw

Klaas Zondervan

  • Offline Offline
  • Berichten: 26773
    • Pagina van klaas
Re:Verwijderebare seinen
« Reactie #1 Gepost op: 06 February 2011, 15:25:19 »
Handige oplossing. behalve de getoonde DIN-connector zijn uiteraard allerlei ander connectoren bruikbaar.

Wat ik nog mis in je verhaal is hoe je dit in het landschap gaat inpassen. Want dit is natuurlijk niet zoals het er in het echt uitzioet.
Verder heb ik de indruk dat je sein te hoog staat. In het grootbedrijf staat de bovenkant van de betonsokkel op gelijke hoogte met de bovenkant van de spoorstaven.
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

Hans Reints

  • हार्दिक शुभ कामनाएँ مع أطيب التحيات
  • Offline Offline
  • Berichten: 12479
    • sleutelspoor
Re:Verwijderebare seinen
« Reactie #2 Gepost op: 06 February 2011, 16:30:52 »
Misschien wil Koos Jabaay hier laten zien hoe zij dat opgelost hebben?!
SK
Dit forum is net een lopend buffet, je neemt wat je lekker vindt en wat je niet lust laat je liggen.

C_Jabaaij

  • Offline Offline
  • Berichten: 971
  • Eschburg
Re:Verwijderebare seinen
« Reactie #3 Gepost op: 06 February 2011, 17:58:45 »
In 1993/1994 hebben we op de "Dordtse" baan met het HCCM besturingssysteem waarmee we jaren op beurzen hebben gestaan voor de seinen ongeveer hetzelfde bedacht. Een din-plug onder het sein en een contra in de baan. De weerstanden voor de leds zitten in de steker onder het sein, dit zijn miniatuur weerstanden van 0,1W.

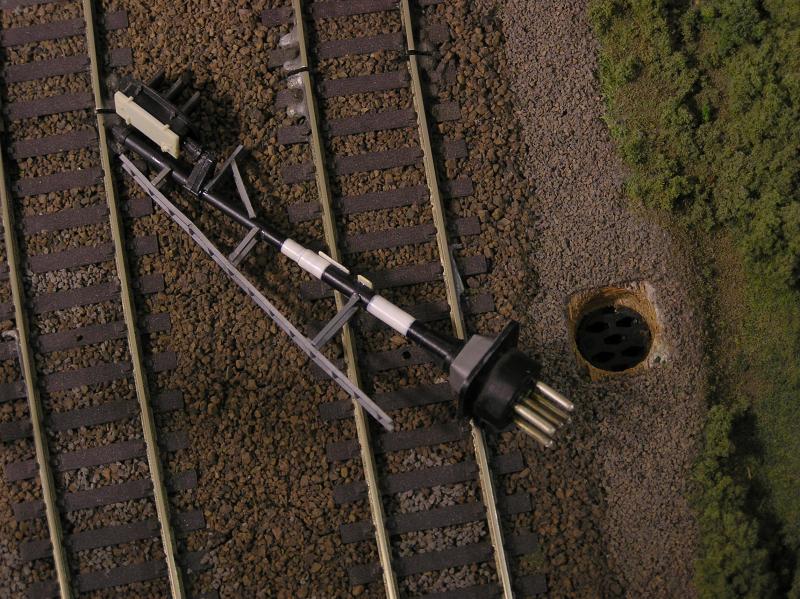

Seinpaal met din-plug en contra in de baan:

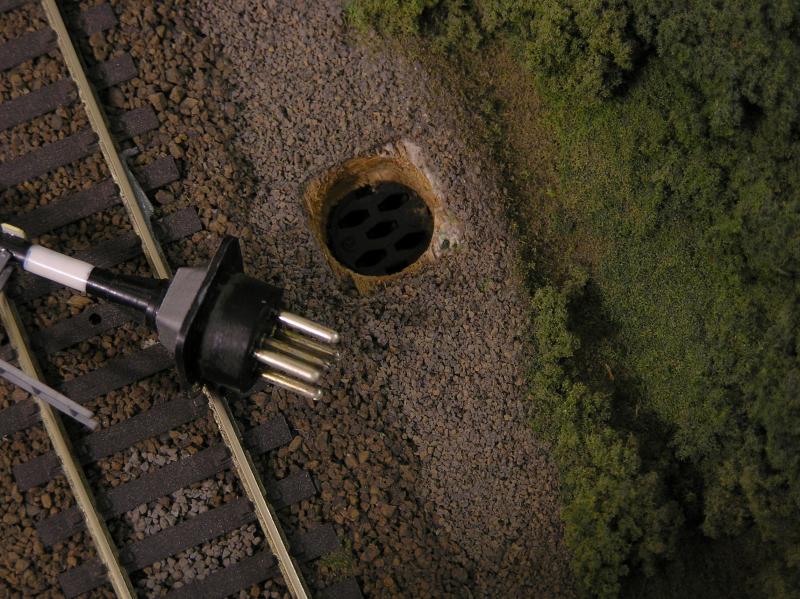

Uitvergroot:

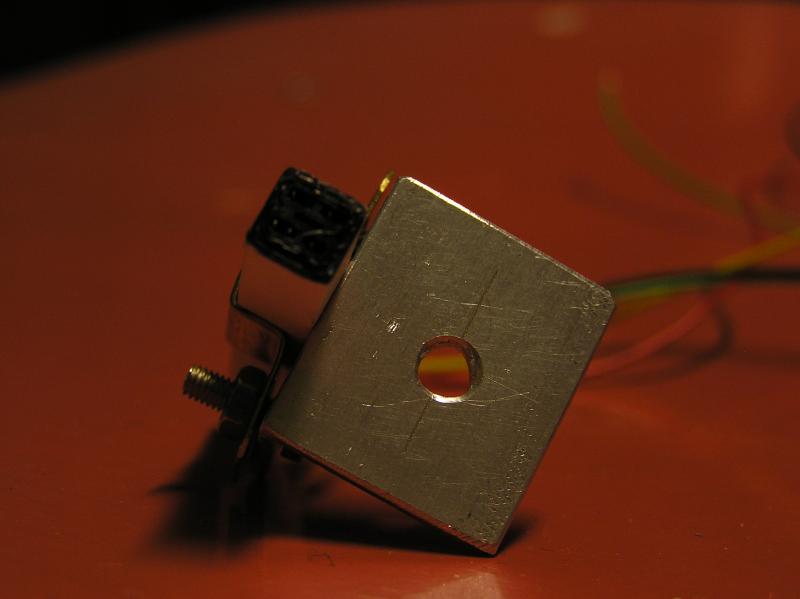

Baandeel voor een dwergsein, hier is een ander type steker voor gebruikt:

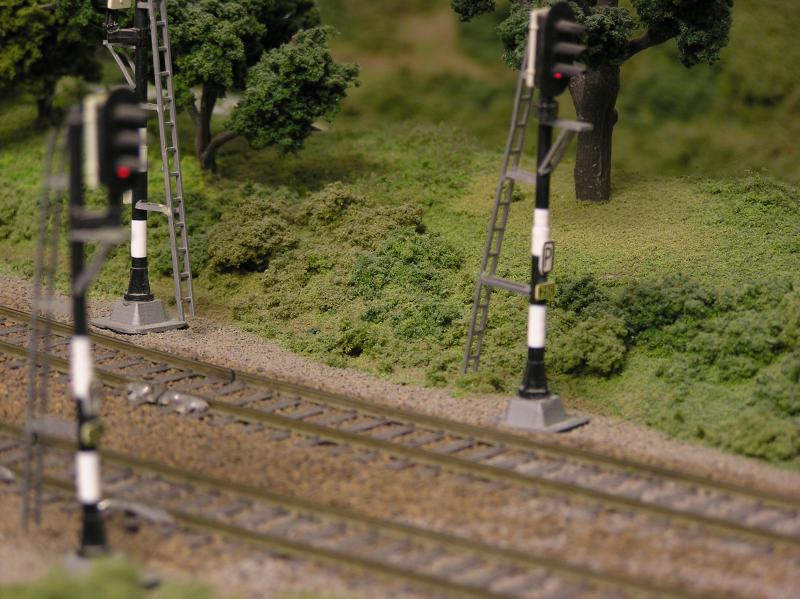

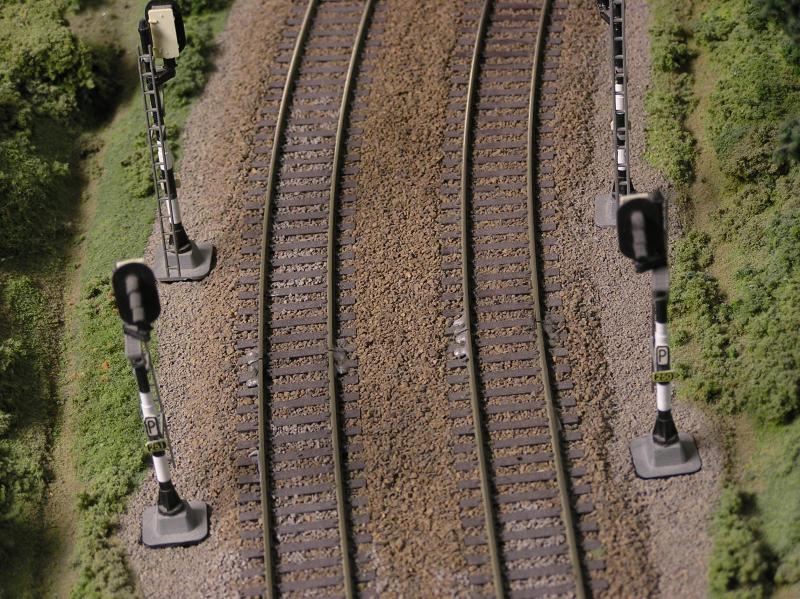

Nog twee plaatjes zoals het er uit ziet op de baan:



Koos Jabaaij.
« Laatst bewerkt op: 06 February 2011, 18:15:36 door C_Jabaaij »
“Je gaat het pas zien als je het door hebt”

fissy

  • Offline Offline
  • Berichten: 4306
    • Gouda in H0
Re:Verwijderebare seinen
« Reactie #4 Gepost op: 06 February 2011, 18:02:05 »
 ;D blijkbaar hebben meer mensen deze idee gehad... Mini DIN
Project Gouda in H0 - Nederland - Tijdperk V - Digital: DCC Loconet (Digitrax DCS 100)
OBB bezoekje: 2008

Private SNAFU

  • Offline Offline
  • Berichten: 1744
  • Member of the 1(to)87 gang
    • project "Nijkerk:87"
Re:Verwijderebare seinen
« Reactie #5 Gepost op: 06 February 2011, 20:04:28 »
@Klaas, helemaal juist gezien. De foto zoals in dit topic is ook een snel geschoten foto. Het gat waarin de connector moet komen moet nog dieper worden.
De hoogte wordt daardoor ook iets minder.
Sowieso komt dit sein iets hoger dan BS te staan omdat het, conform 1:1 voorbeeld op het perron komt te staan.

En inderdaad, ook andere stekkers dan deze DIN stekker zijn te gebruiken. Als je maar zorgt dat je voldoende polen hebt. Wel vond ik het lastig om een andere stekker met de juiste diameter te vinden die voldoende polen had.

Gr,
Bart
Website
NS - IVa (1968 - 1978) / Koploper / LocoNet / IB+ProfiBoss / Modulebouw

Private SNAFU

  • Offline Offline
  • Berichten: 1744
  • Member of the 1(to)87 gang
    • project "Nijkerk:87"
Re:Verwijderebare seinen
« Reactie #6 Gepost op: 06 February 2011, 20:06:18 »
@fissy, wist niet dat jij het ook al had gedaan. Ook een nette oplossing zoals jij het doet. Printjes geetst of gefreesd?

Gr,
Bart
Website
NS - IVa (1968 - 1978) / Koploper / LocoNet / IB+ProfiBoss / Modulebouw

fissy

  • Offline Offline
  • Berichten: 4306
    • Gouda in H0
Re:Verwijderebare seinen
« Reactie #7 Gepost op: 07 February 2011, 08:31:46 »
beides, eerst geëtst en dan de gaatjes erin gefreesd. Maar op de print zit niet veel, is slechts een adapter. De logica doet de decoder van Karst...
Project Gouda in H0 - Nederland - Tijdperk V - Digital: DCC Loconet (Digitrax DCS 100)
OBB bezoekje: 2008

Private SNAFU

  • Offline Offline
  • Berichten: 1744
  • Member of the 1(to)87 gang
    • project "Nijkerk:87"
Re:Verwijderebare seinen
« Reactie #8 Gepost op: 07 February 2011, 18:06:21 »
Ok, duidelijk.

Helaas is de decoder van Karst volgens mij niet meer verkrijgbaar.
Ben nu aan het kijken of ik wat met de NS Parts module kan aanvangen. Ik heb tenslotte toch maar twee zichtbare seinen op de baan staan.

Gr,
Bart
Website
NS - IVa (1968 - 1978) / Koploper / LocoNet / IB+ProfiBoss / Modulebouw

Remunj

  • Offline Offline
  • Berichten: 8110
Re:Verwijderebare seinen
« Reactie #9 Gepost op: 07 February 2011, 19:27:27 »
Helaas is de decoder van Karst volgens mij niet meer verkrijgbaar.

Dat is toch deze die nu via Digirails verkrijgbaar is?

Gr.
Eric
Gr.
Eric

Private SNAFU

  • Offline Offline
  • Berichten: 1744
  • Member of the 1(to)87 gang
    • project "Nijkerk:87"
Re:Verwijderbare seinen
« Reactie #10 Gepost op: 07 February 2011, 19:44:20 »
Een voortvloeisel daaruit heb ik me laten vertellen met een minder aangename prijs.

Gr,
Bart
Website
NS - IVa (1968 - 1978) / Koploper / LocoNet / IB+ProfiBoss / Modulebouw

RE465

  • Offline Offline
  • Berichten: 221
Re:Verwijderbare seinen
« Reactie #11 Gepost op: 07 February 2011, 19:54:32 »
De mensen die naar Zwitsers voorbilt rijden kunnen wel seinen van Alphamodell gebruiken die af te monteren zijn

RE465
RE 465

Eisenbahn-Amateuren Weinfelden-Berg
Beurse Berg (Thurgau) 13 november 2021
Dag der open deur 9/10 Oktober 2021

2015: *

stomer2010

  • Offline Offline
  • Berichten: 165
Re:Verwijderbare seinen
« Reactie #12 Gepost op: 13 February 2011, 23:10:35 »
waarom gebruikt je geen mini usb stekker?

Klaas Zondervan

  • Offline Offline
  • Berichten: 26773
    • Pagina van klaas
Re:Verwijderbare seinen
« Reactie #13 Gepost op: 13 February 2011, 23:35:04 »
Wat zou daar het voordeel van zijn?
En zijn mini-USB's los te koop?
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

RJ

  • Offline Offline
  • Berichten: 778
Re:Verwijderbare seinen
« Reactie #14 Gepost op: 14 February 2011, 01:12:53 »
Ziet er goed uit :) Mocht er onverhoopt iets kapot gaan aan het sein, dan is het zo ook makkelijk te vervangen/repareren. :)
« Laatst bewerkt op: 14 February 2011, 01:15:11 door RJ »
