Hoi allemaal,

Het huwelijk tussen lok en tender hadden jullie nog tegoed

Koppelafstand tussen loc-tender is bijna altijd te groot. Het voorbeeld geeft 145mm als maat, in model dus een krappe 1.7mm. Zelfs met een kortkoppelmechanisme is dat wat aan de krappe kant. Aangezien de loc graag door 484mm ( schaduwstation ) moet kunnen, wordt ie daar op afgesteld. Dat leverde een maat van 2.5 mm op. Door wat toleranties in de koppeling werd dat uiteindelijk 2.0 mm geduwd rechtuit !    Uiteindelijk was het geen probleem, lees rustig verder, plaatjes zeggen later voldoende

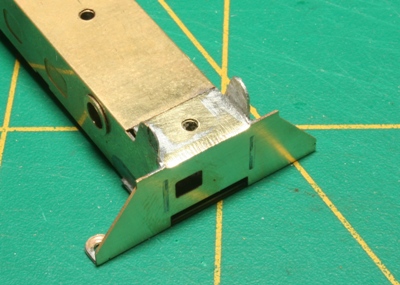

... eerst moet er een RIBU-tje wat op maat gemaakt en wat delen geamputeerd worden.

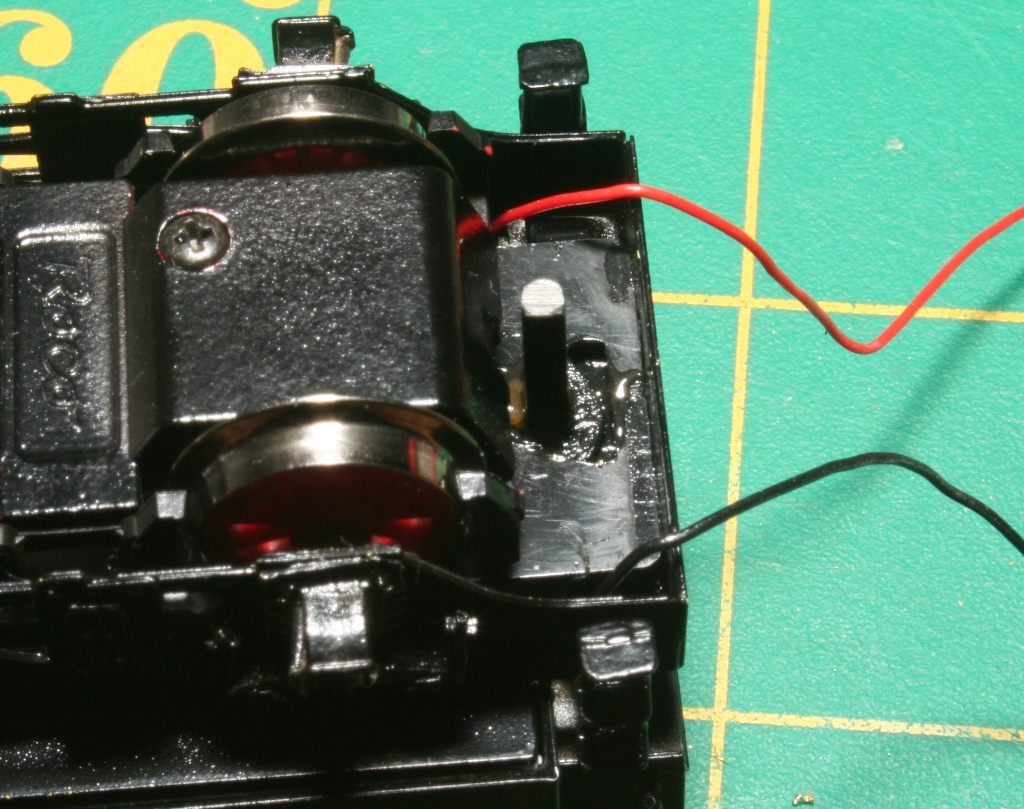

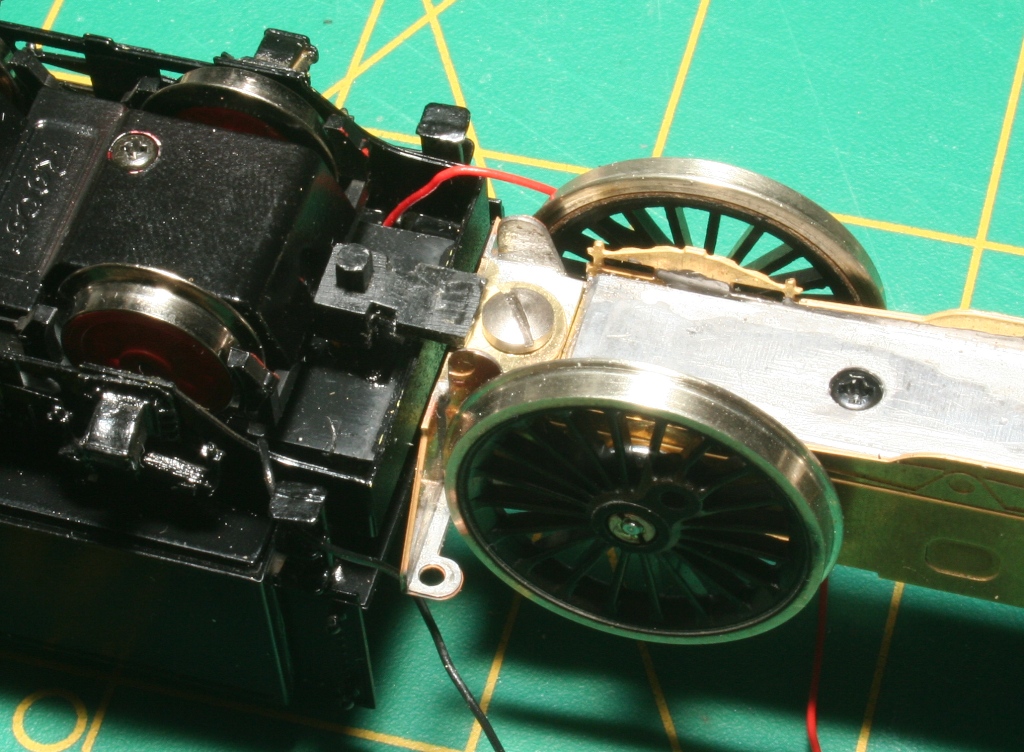

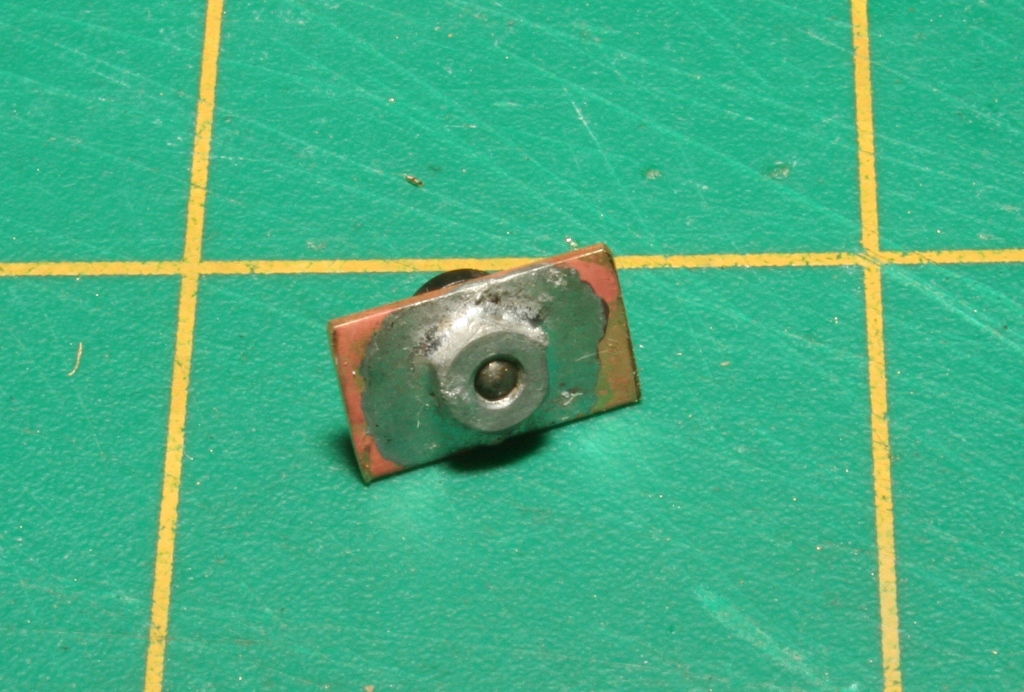

... en het loc-lager moest van boven naar onderen verplaatst worden. Ook hier komt weer een borstbout tot inzet. Vandaar het moertje...

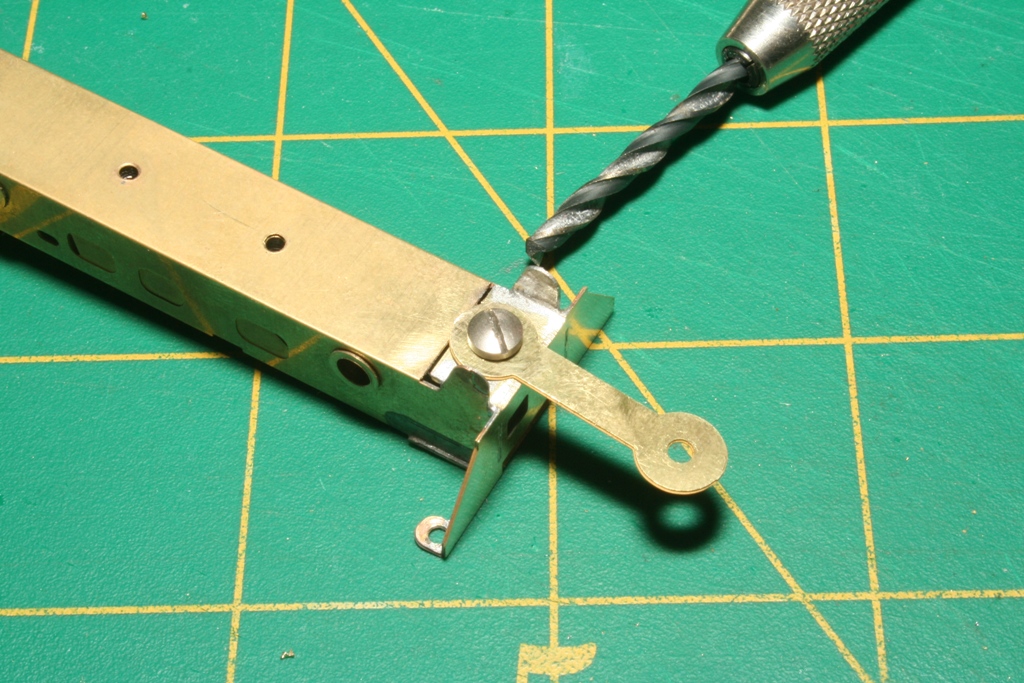

... hier het plaatje gemonteerd. Tip: Laat het schroefje tijdens het vastsolderen in het frame zitten. anders keilt het er net zo snel weer af als je het er op gesoldeerd hebt. ( en ligt dan IN de loc  )

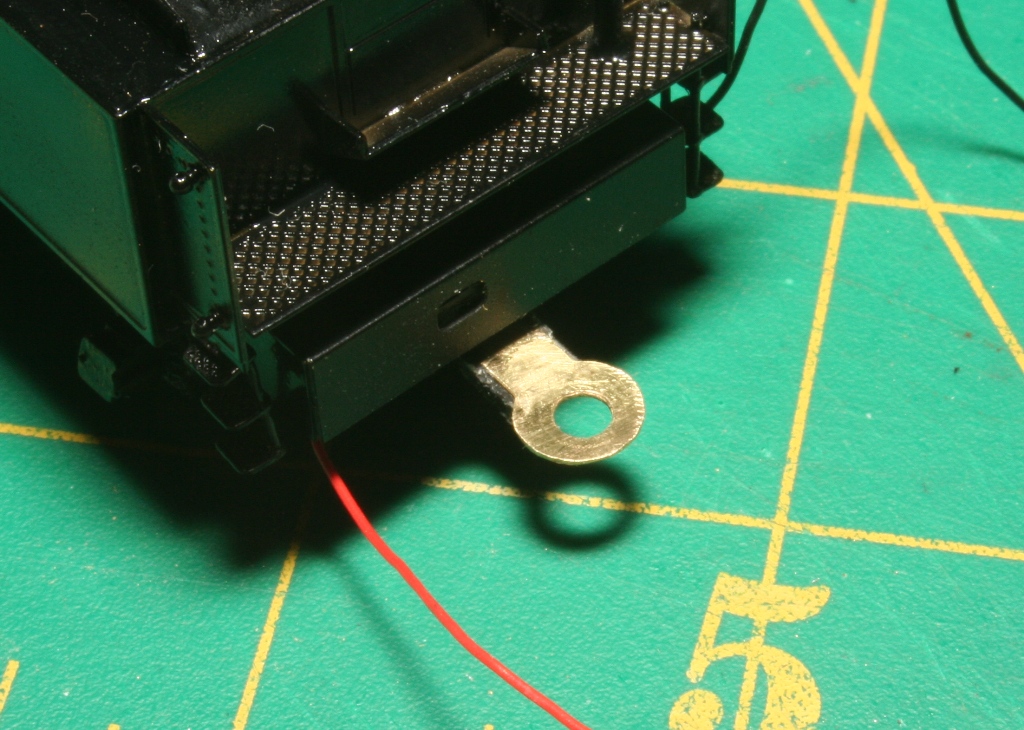

... dan de immense Philo tenderdissel bewerken. Eers het gat opruimen naar 3.1mm voor de borst van de borstbout.



... de RIBU gemonteerd en rijkelijk van vet voorzien.

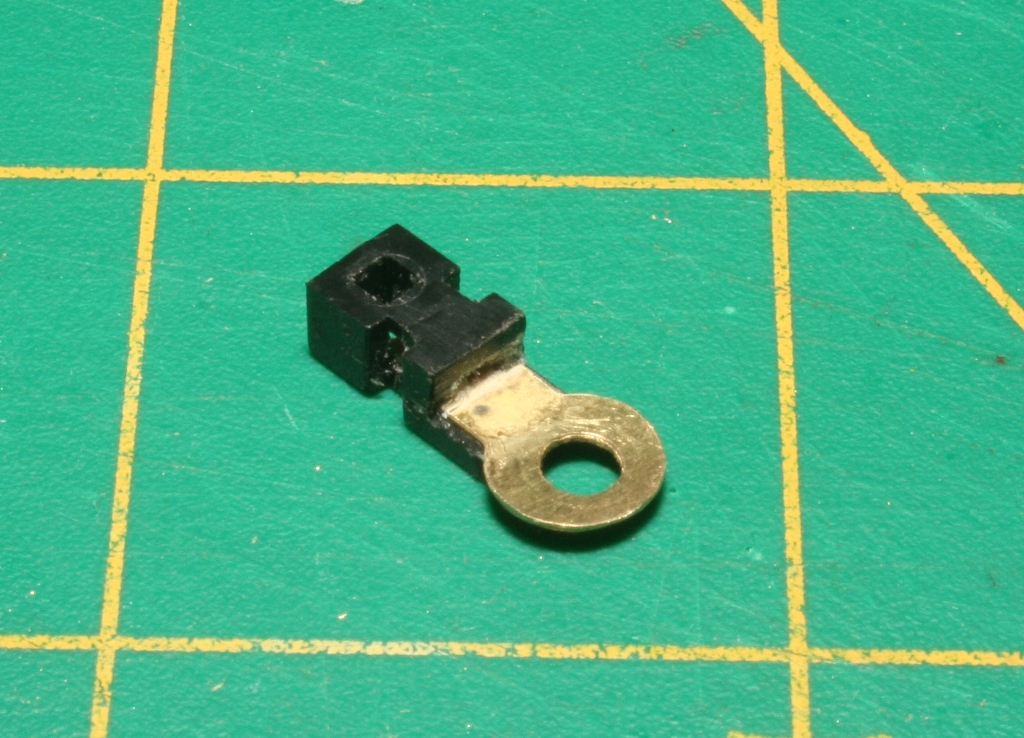

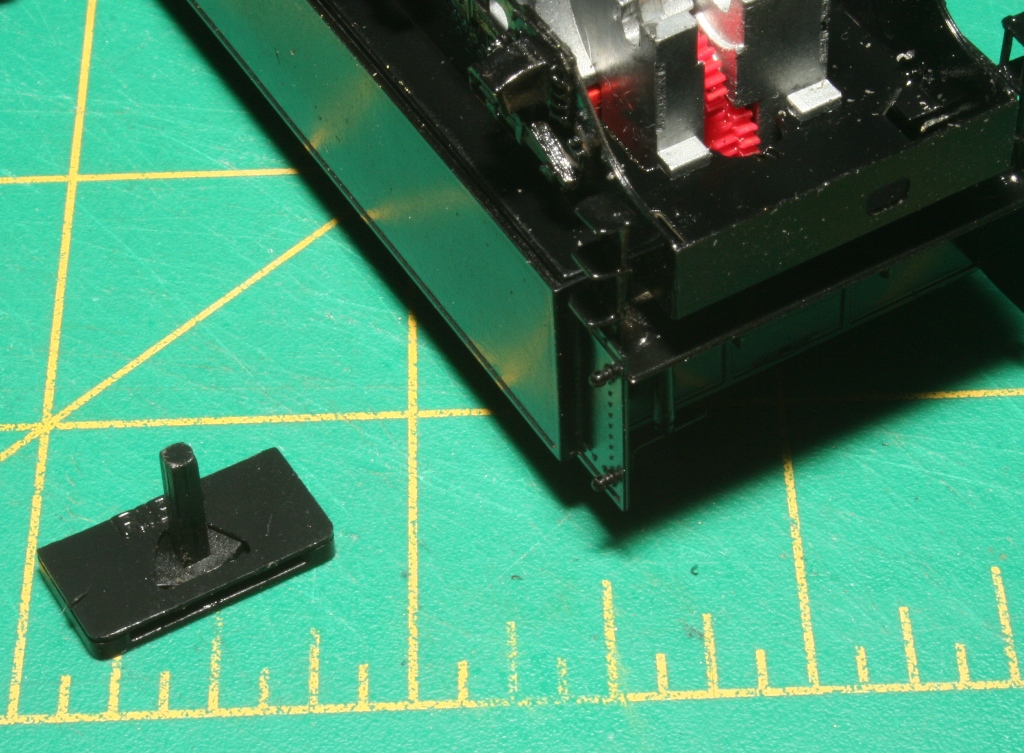

... een 'verloving' tussen metaal en kunststof. Gewoon netjes schoonmaken en met Olba aan elkaar !



... het RIBU deel past dan mooi op het RIBU 'stampertje' aan de koppeling Lijkt wel oftie z'n tong uitsteekt

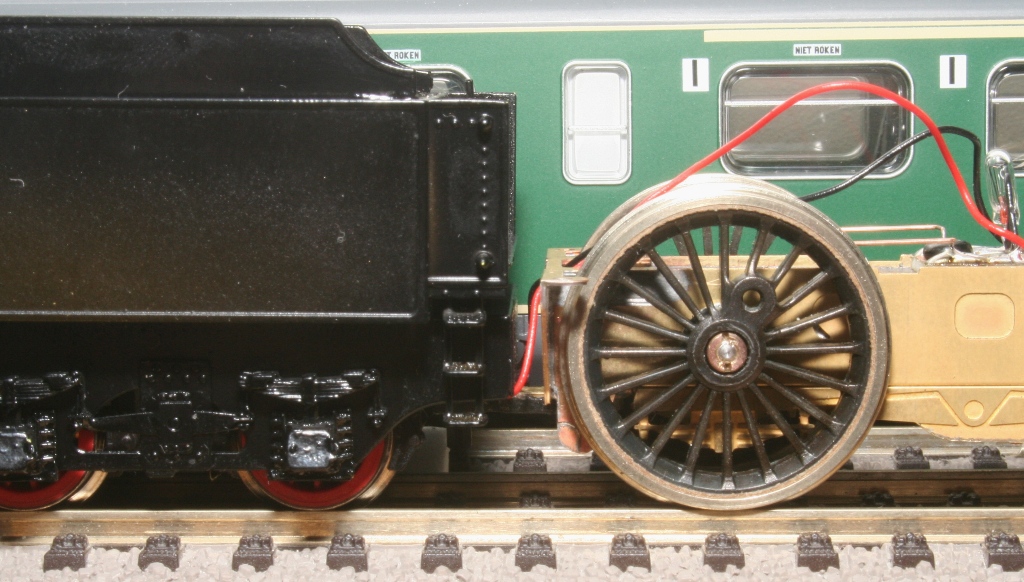

... en dan... het Huwelijk ! Loc en tender voor het eerst kortgekoppeld met elkaar verbonden. Het in hoogte afstellen is nog even lastig. En MOET op de rails gebeuren, omdat de tender NEM- en de loc RP25 wielen heeft !

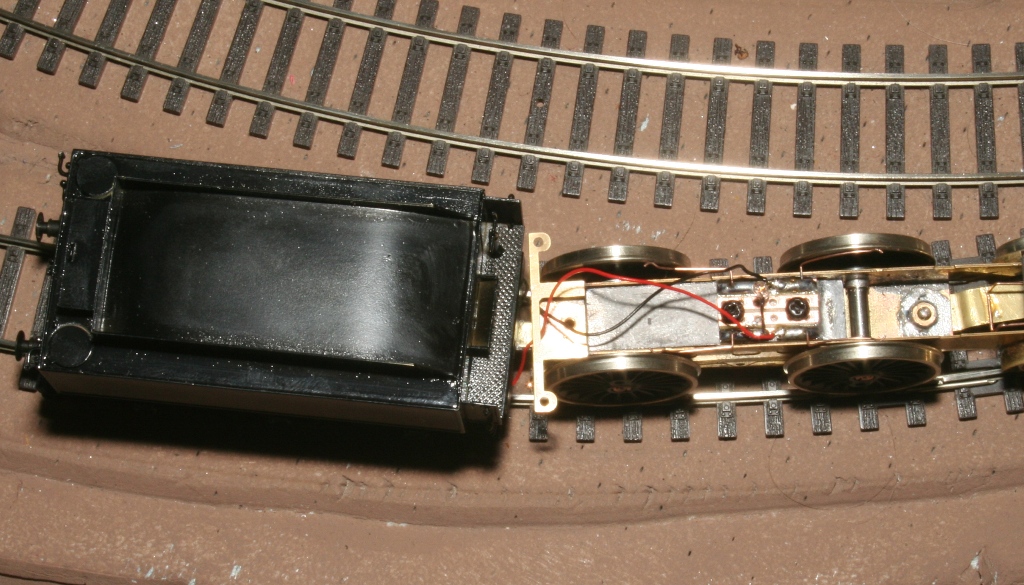

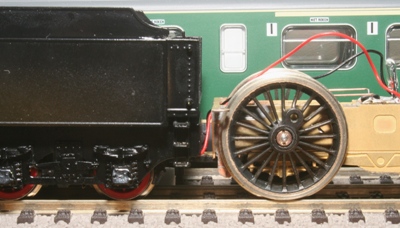

... En dit blijft er over tussen loc en tender in een boog van 484mm. ( PIKO R3 )



... en slechts 2mm op het rechte stuk !


Volgende stap is het terugplaatsen van 1 as met ASB. Het tendertje loopt niet mooi zonder Het ratelt en reutelt en heeft dankzij die middelste as matig grip. Stroomafname is prima en voldoende nu. Dus daarvoor hoeft de blanke as er niet onder.

Nu dit zover klaar is, wordt er eindeloos proefgereden, totdat de bovenbouw klaar is. Maar dat zal nog wel even duren... Dus: Stay Tuned !

Grtzz,

Karst

[roadster36]

pff jij hebt meer gedaan dan ik vanavond.
ziet er goed uit en idd werkt de ribu nu mooi mee.
ik heb vanavond alle handrailhoudertjes met 03 op zitten boren,
conclusie ,mn ogen zijn niet meer wat het geweest is
maar goed ook maar gelijk allemaal op hun plek vast gesoldeerd.
hij is nu bijna spuitklaar
nu opruimen en ff onder de tafel duiken op zoek naar de de handrailtjes die vliegles hadden.
grtz jan

[Karst Drenth]

Ja, klopt....

En het laatste uur eigenlijk alleen heel stil zitten kijken en luisteren... Heb ook de tweede as met ASB weer teruggezet. Man wat een verschil  Ik denk dat Roco het tenderframe speciaal heeft ontworpen voor gebruik met ASB

Anyhow, toen het weer mooi liep, ook nog even de koppelstangen gemonteerd... en toen.... genieten....

Wat een voldoening geeft zo'n kit, vooral als je alles naar eigen hand kunt zetten en er zo ook een technisch perfect model van kunt maken

Grtzz,

Karst

[stig]

Ik voel me net een kluns. Bedankt.

_{Ben weer styreen aan het plakken...}

[Karst Drenth]

Ha

Hebben we geruild, jij styreen, ik messing

Maar... waarom kluns  'k vind dat je bovengemiddeld resultaat hebt hoor, zo niet te zeggen uitstekend

Per slot van rekening moet die van mij nog in de verf... d'r kan dus nog van alles misgaan


Grtzz en plak ze,

Karst

[stig]

Jaaa, maar ik ben toch wel van, bak ze snel bruin, anders heb ik er geen zin meer in. Jij maakt er een hele wetenschap van. Ook mooi.

[Karst Drenth]

Hoi,

Even een paar dagen wat rustiger hier geweest. Paar dagen extra hard gewerkt om morgen de hele dag naar OnTraxs te kunnen

Ondertussen vanavond even aan de opbouw begonnen...

Ik denk dat het mooi rondbuigen van b.v. de spatborden voor velen een vraag is. Daarom maar even stap voor stap hoe ik het doe... ( en ja ik zat er eerst ook behoorlijk 'angstig' naar te kijken, maar als je de slag 1 keer hebt, is het erg eenvoudig )

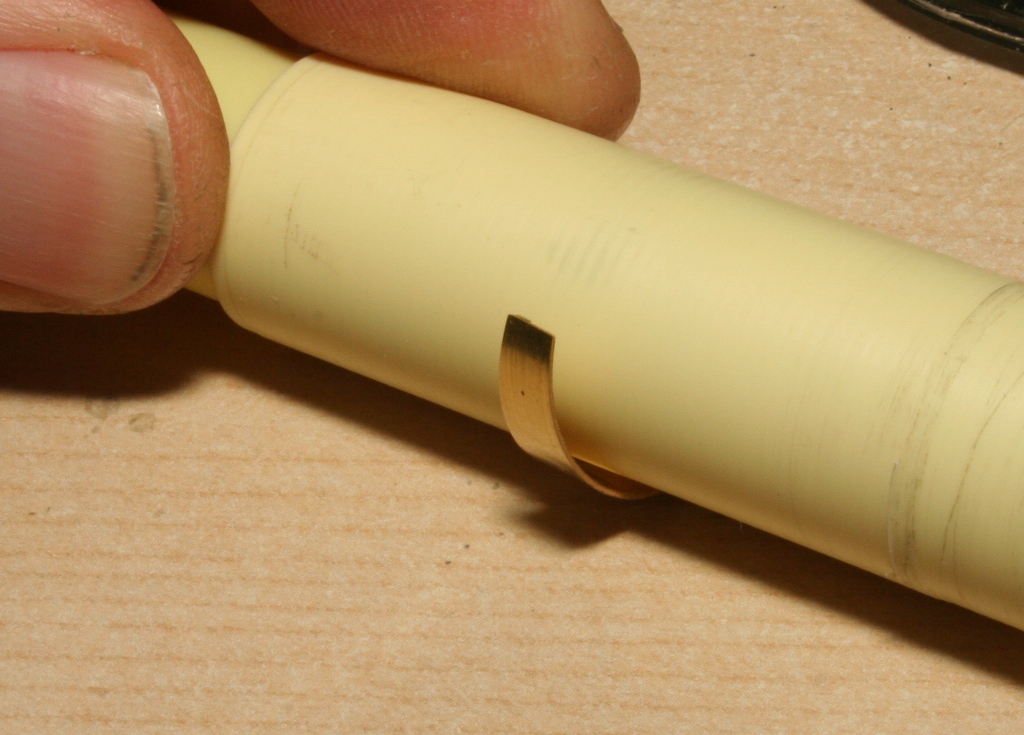

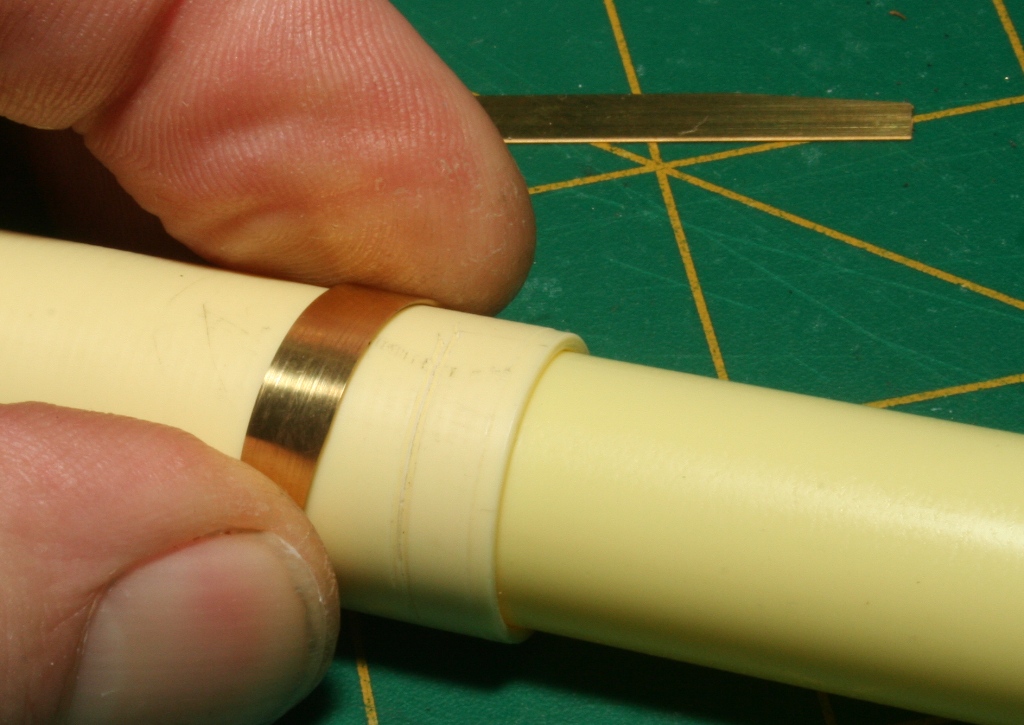

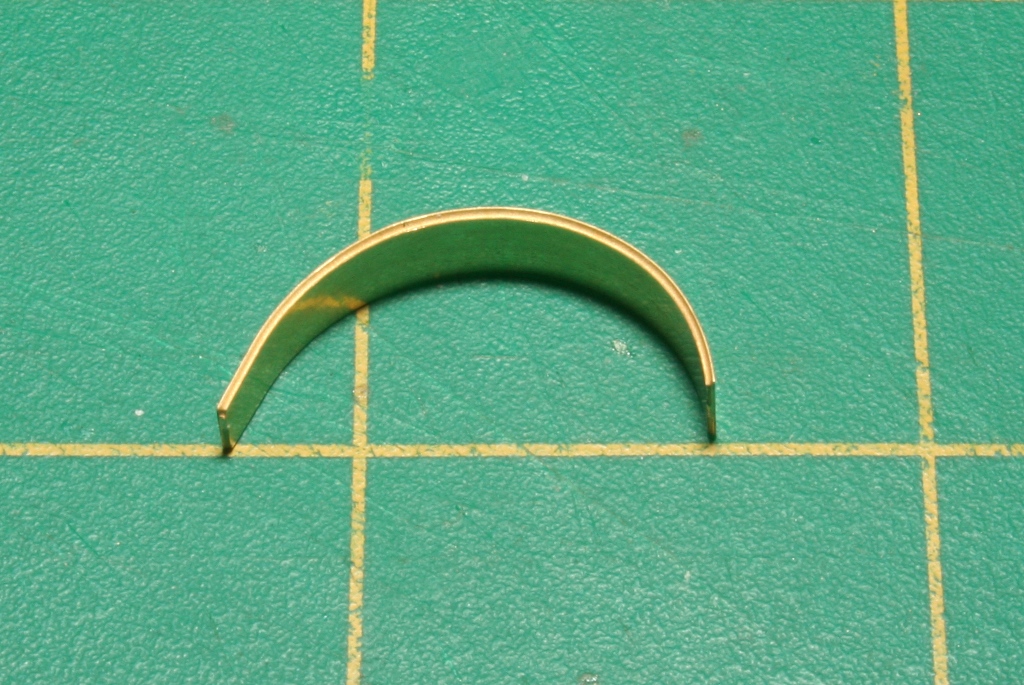

... eerst gewoon 'uit de hand' buigen om iets ronds met een kleinere ! diameter dan de ronding moet worden. Het is niet heel kritisch hoeveel kleiner. Let wel op dat je goed haaks op de lengterichting buigt, anders kijg je een scheluw plaatje ipv een mooi spatbord

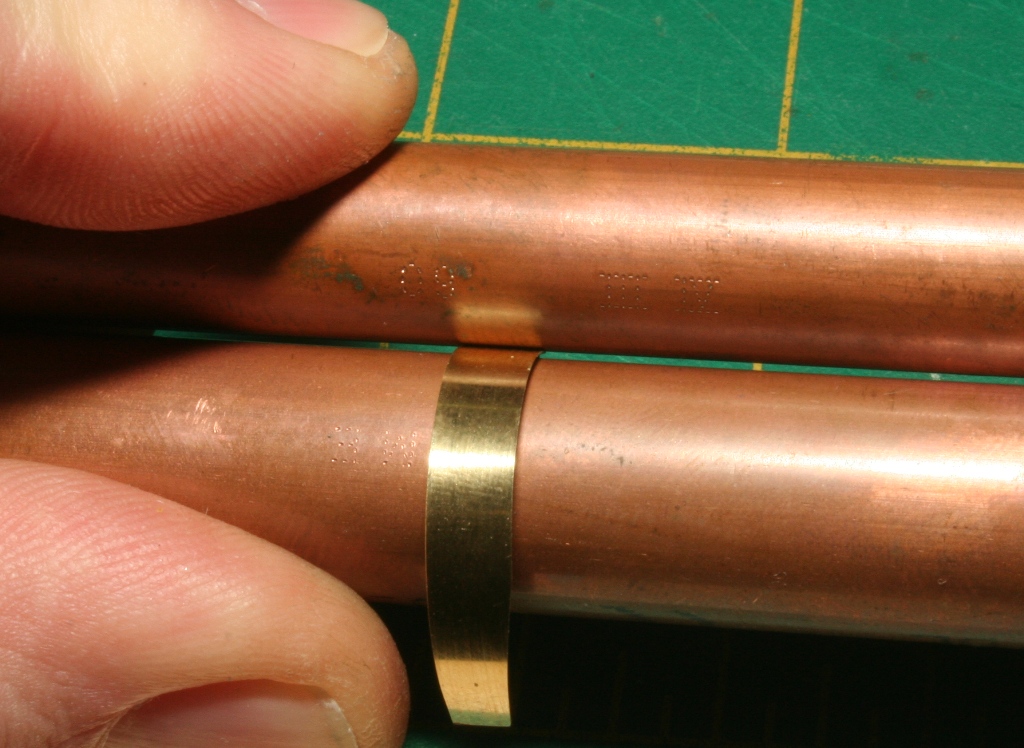

... omdat je met de bovenstaande methode alleen het midden van de boog mooi rond krijgt, doen we de uiteindjes tussen twee koperpijpen. In dit geval 15 en 12 mm. Rol rond de maat die het dichtste bij de gewenste ronding komt en rol daar de andere overheen, waarbij je het werkstuk aandrukt op de binnenste pijp.



... links ongerold met de twee pijpen, rechts het resultaat na het rollen.



... als beide kanten gedaan zijn, leg het werkstuk dan op een harde, vlakke ondergrond en rol van binnenuit de diameter weer wijder. Steeds even passen en herhalen.

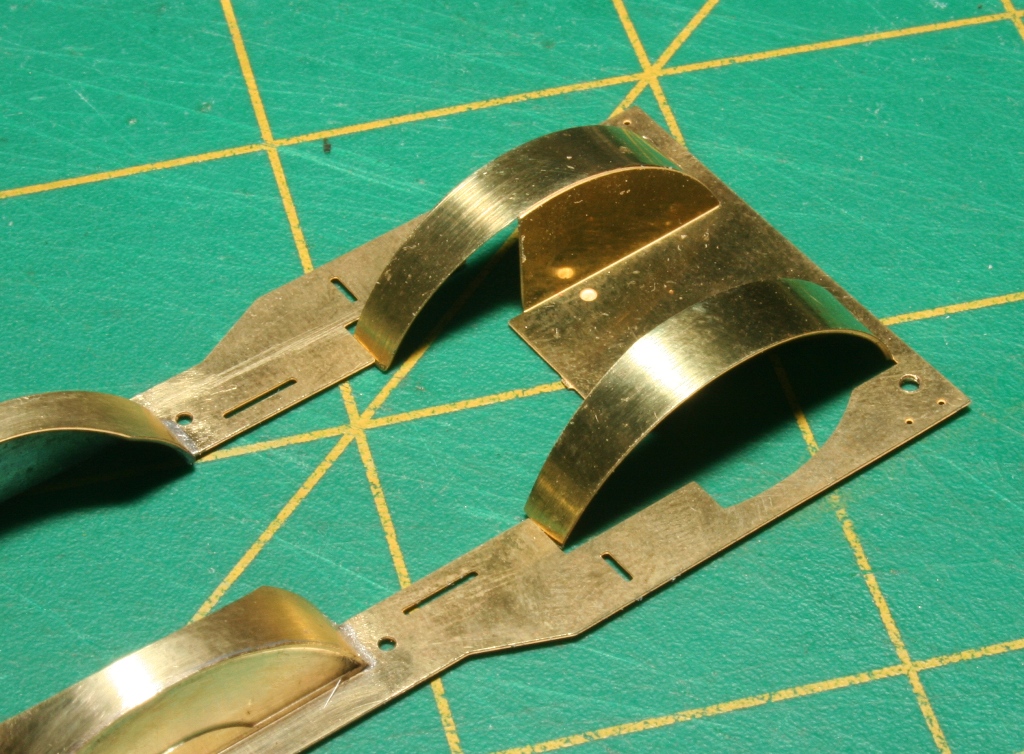

... 'uiteindelijk' ( 15 min werk voor 2 stuks ) heb je dan perfect ronde en passende spatbordjes.


Dan een ander 'hekel' werkje...

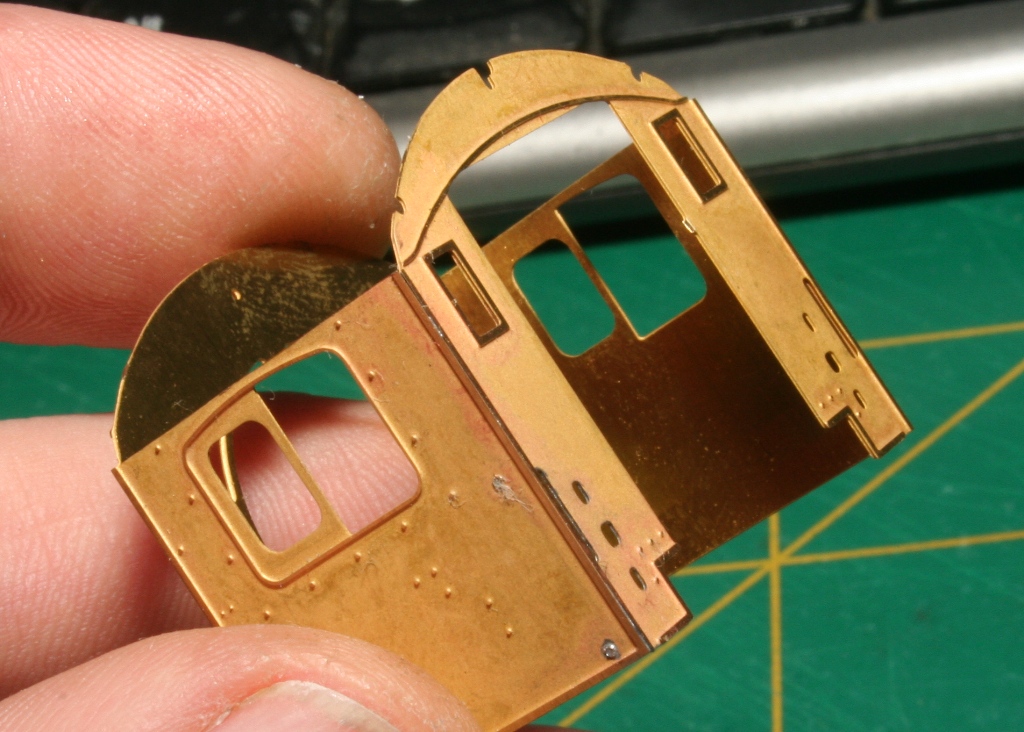

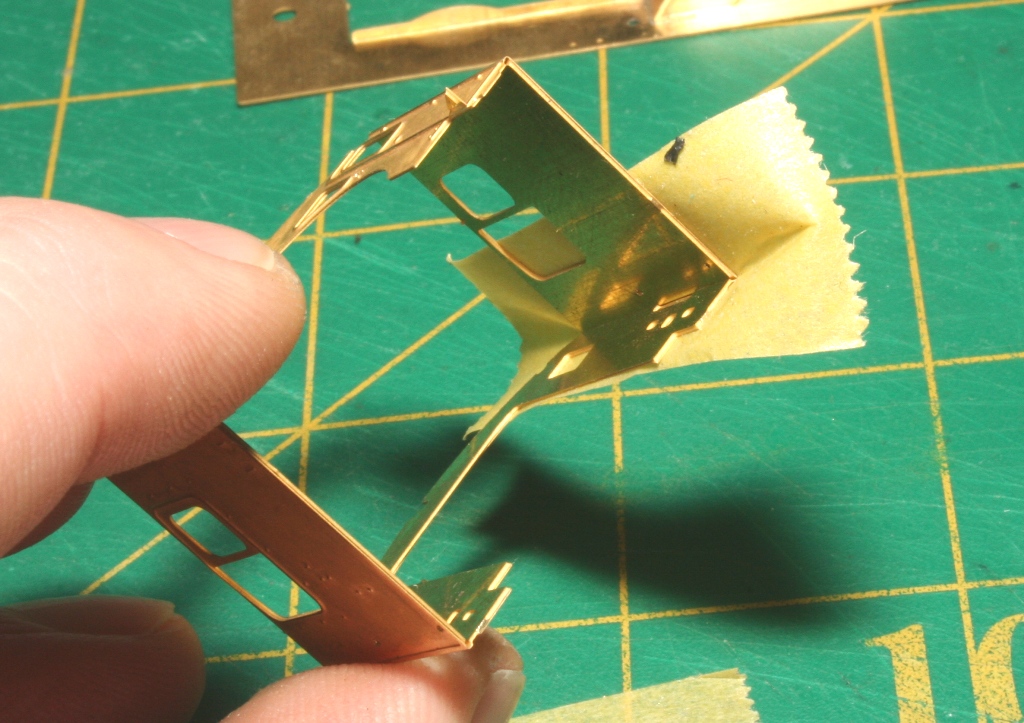

... het machinistenhuis. Dit moet natuurlijk mooi passend en zuiver haaks gesoldeerd worden. Bij deze kit zijn de wanden zelfs mooi 'gepotdekseld' en vallen heel mooi in elkaar. Om ze daar ook te houden tijdens het solderen is een stukje tape erg handig.



... dan even in het midden vastpikken. En als alles nog recht zit met veel vloeimiddel en een hete bout de hitte en het soldeer z'n werk laten doen.

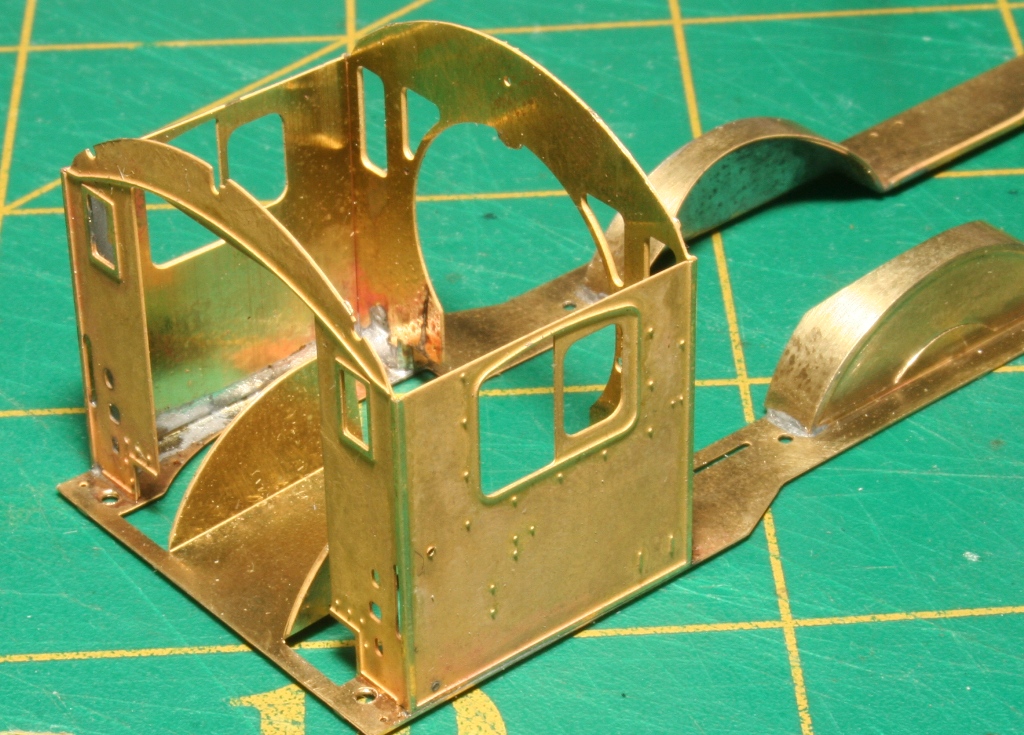

... en dan krijg je zo'n mooie, zo goed als onzichtbare naad    ( en... niet geschuurd, gevijld, geglasvezeld noch gepoetst !  )



... dan het huisje op de voeplaat vastzetten: Dezelfde procedure



... hier zie je ook weer, dat door voldoende hitte en vloeimiddel het zoldeer zeer fraai van binnen uit in de zichtbare naden trekt en deze mooi, perfect en strak opvullen !

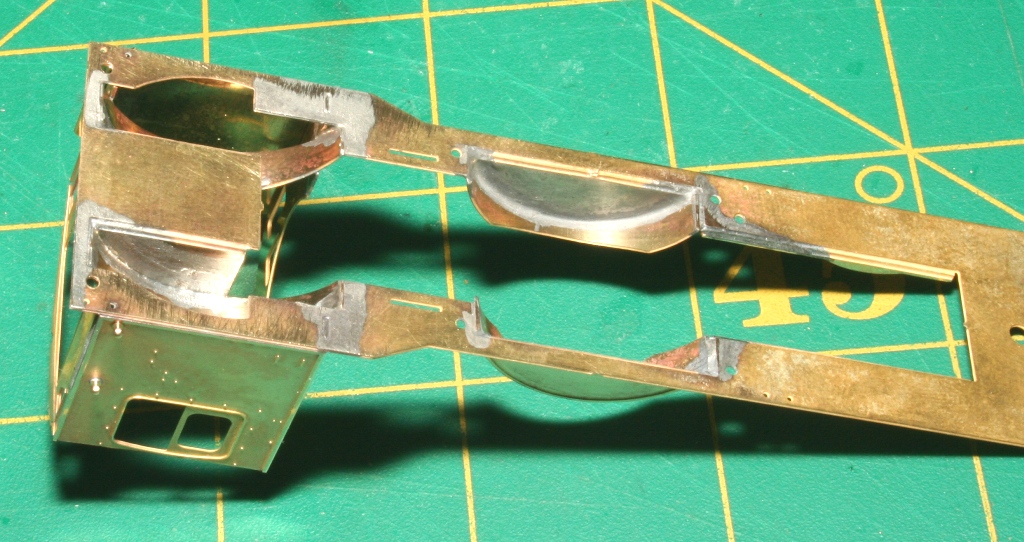

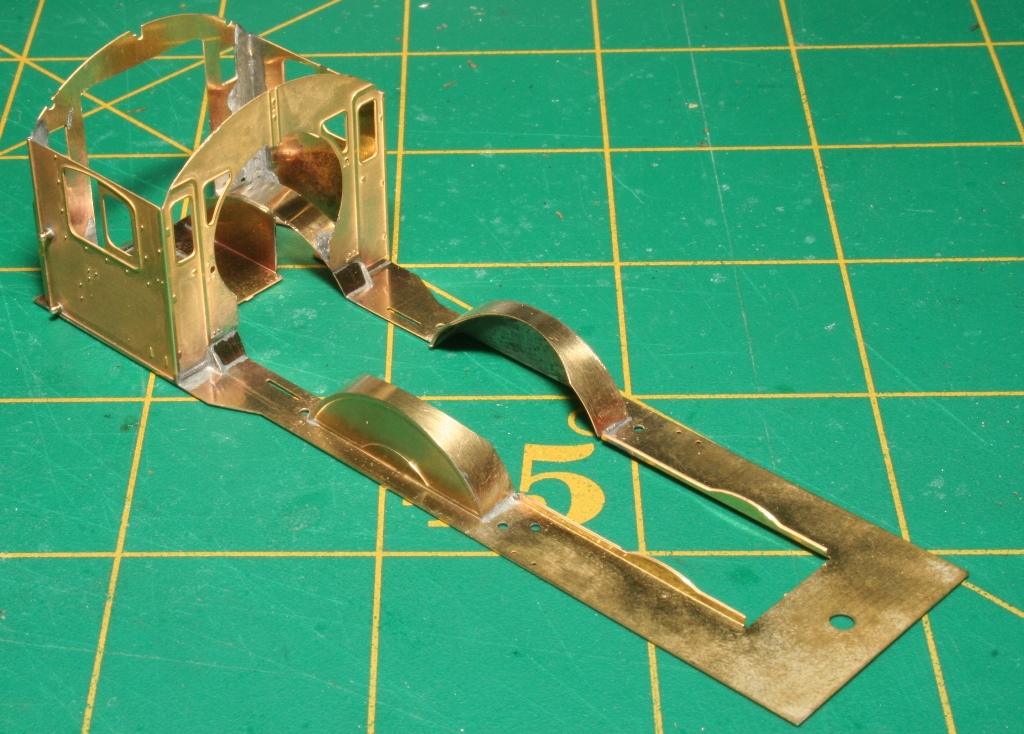

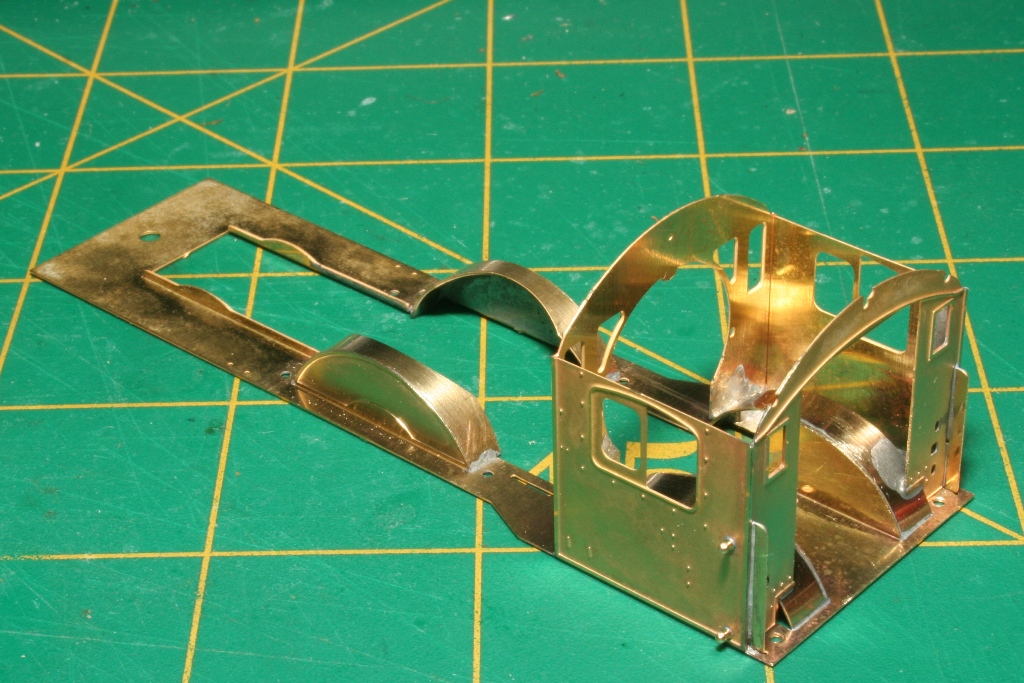

Een prutselwerkje was het monteren van de achterste spatborden ( nu pas, omdat je anders niet met de bout bij de binnenwanden van het machinistenhuis kunt komen ! ) bovendien zijn dit de eerste onderdelen met 'niet geheel' perfecte passing...



... maar toch vrij aardig gelukt Het glimt allemaal weer mooi, de bekende CIF poetsbeurt heeft weer plaats gevonden

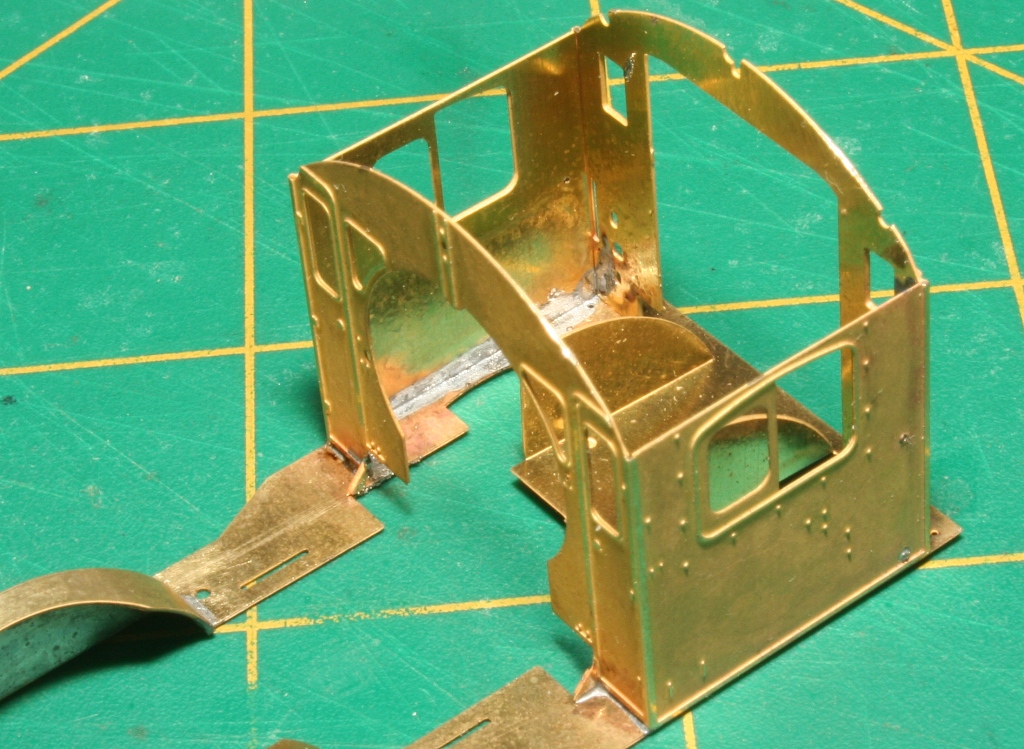

... ook hier weer alle onderdelen met dezelfde technik gesoldeerd, zie de mooie strakke naadjes

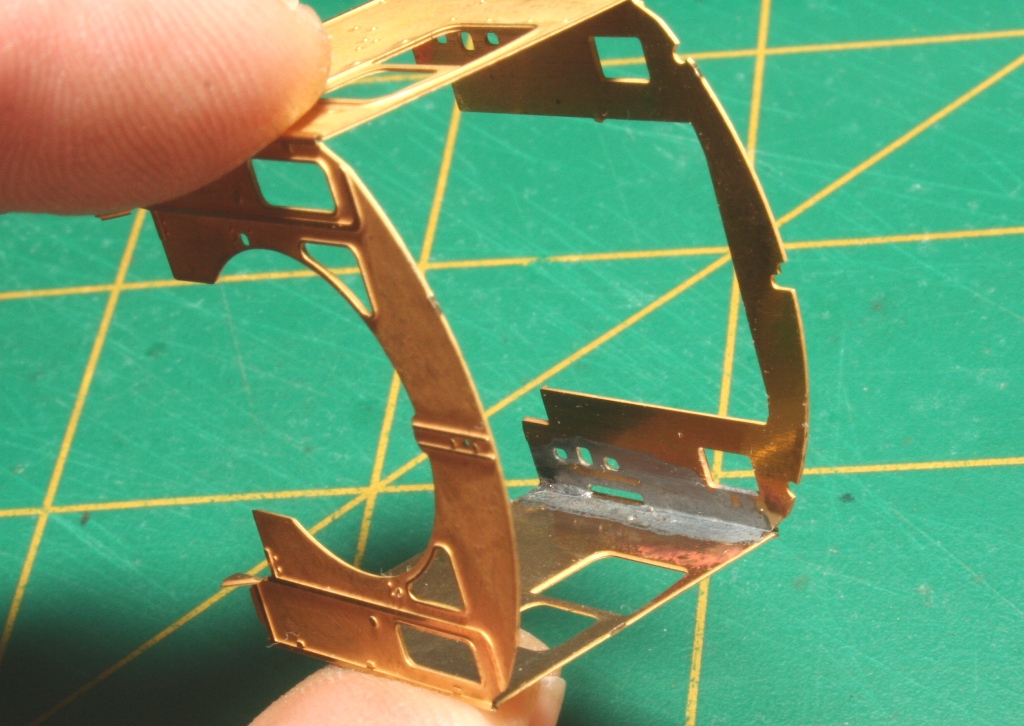

... door het niet goed passen, zijn de spatborden tegen de binnenkant van de staande delen gesoldeerd ipv ze netjes te potdekselen zoals wel met machinistenhuis en de voorste spatborden is gedaan.

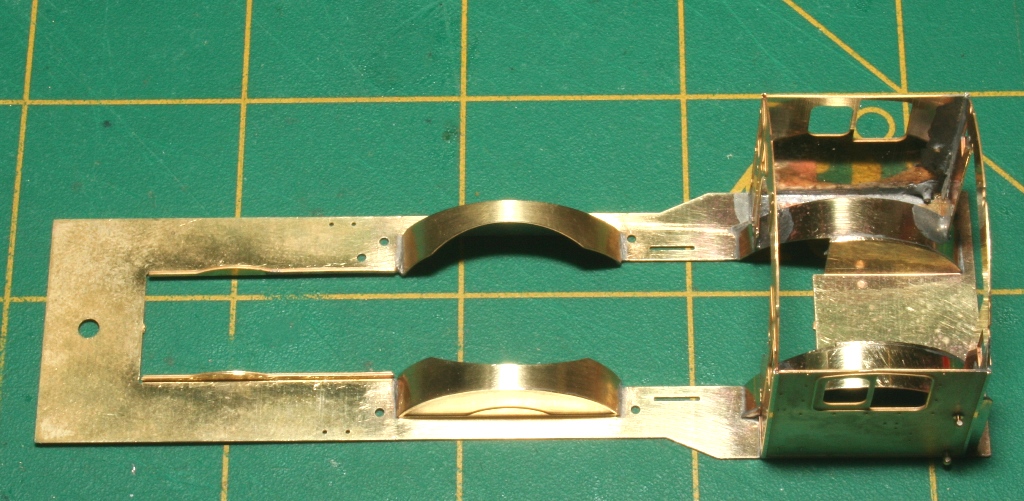

... en tot slot de onderkant van het werkstukje. Je ziet wat vijlstreken, dat was om de puntjes aan de uiteinden van de spatborden mooi glad met de onderkant van de voetplaat te maken.


Zo, next is het dak. Heb ik al even gekeken en past idd voor geen meter, zoals Stig al liet zien op pagina 3. Stig heeft een dakgootje gemaakt. Maar dat zat er, zoals hij al zei, niet op de 2100 machines ( tenminste geen foto in Het Archief gevonden waarop dat zichtbaar is... ) Dus dat wordt nog even dubben hoe dan wel

Verder lijkt de ketel prima aan te sluiten op het machinisten huis. Moet misschien enkele tienden uitgebogen worden aan de onderkant, maar de radius aan de bovenzijde sluit netjes aan !

Dus na OnTraxs misschien nog even wat doen. En dan is het echt meer dan een week stil, want ik mag weer eens een weekje van de baas in het buitenland werken
