Auteur Topic: Update bouw - Trainz030 modelbaan  (gelezen 2035 keer)

Daan001

  • Offline Offline
  • Berichten: 55
Update bouw - Trainz030 modelbaan
« Gepost op: 13 June 2021, 08:23:16 »
Hallo Allemaal,

Een korte introductie naar mijn nieuwe (en tevens eerste) h0 baan in opbouw. In 2020 heb ik al eens mijn baanplan laten reviewen door de experts op dit forum en verschillende tips meegenomen in mijn uiteindelijke ontwerp, hierover later meer. Inmiddels ben ik aardig op weg met de bouw.

Voor nu ga ik nog geen thema hard vastleggen van de baan want mijn collectie bestaat uit te veel kleuren, tijdperken en landen en men zal dan ook van alles langs zien komen. Maarrr, ik ben een groot fan van de DB en SBB uit de 80s en 90s. Verder heb ik een grote interesse in de bergen, niet alleen per trein maar ook op de MTB of op lange tochten te voet. Als ingenieur ben ik tevens erg onder de indruk en geinteresseerd in de civiele constructies van spoorwegen door bergen en in de baan wil ik hier elementen van laten terugkomen, zoals bijvoorbeeld de BLS nordrampe.

De baan zelf bestaat uit twee boven elkaar geplaatste U-tjes met keerlussen welke verbonden worden door een klimspiraal. De ingang van de ruimte is in het midden van de U waardoor er aan beide kanten ruimte is. Ik wil genoeg ruimte creeren onder de laagste U baan waardoor ook deze voorzien kan worden van scenery.

Hieronder iig alvast een plaatje van het bouwmaterieel ;)


Door mijn werk buiten de landsgrenzen ben ik wel af en toe lange tijd afwezig en zullen updates nu en dan op zich moeten wachten.

Overigens, voor veel meer beeldmateriaal waaronder filmpjes, check ook mijn instagram onder de naam Trainz030.

Groeten en ik kijk uit verslag te doen van de verdere opbouw (incl kritische reacties).
Groeten, daan

Daan001

  • Offline Offline
  • Berichten: 55
Re: Update bouw - Trainz030 modelbaan
« Reactie #1 Gepost op: 13 June 2021, 08:36:32 »
Hier wat plaatjes van enkele tests van R=415 als minimum boog en de h.o.h. van 61mm voor de volgende boog.
De test wordt hier gedaan met 1:87 rijtuigen (lima tee en sbb liliput)
Dit lijkt goed te gaan.








Daan001

  • Offline Offline
  • Berichten: 55
Re: Update bouw - Trainz030 modelbaan
« Reactie #2 Gepost op: 13 June 2021, 08:39:48 »
En tevens wat plaatjes van de bouw van het onderste deel. Tijdens de bouw zet ik graag eea op de rails om wat te testen..
Ook ben ik bezig iets te begrijpen van de digitale aansturing. Inmiddels wat decoders ingebouwd in deze roco locs en ze verschillende adressen gegeven.










Daan001

  • Offline Offline
  • Berichten: 55
Re: Update bouw - Trainz030 modelbaan
« Reactie #3 Gepost op: 13 June 2021, 11:38:55 »
Hier een lineup van wat gedigitaliseerd Fleischmann materieel. Modellen met karakter.





En een vergelijking met een nieuwer model van Roco wat duidelijk meer in de juiste proporties is.






Ronald Halma

  • Organisator US Convention Nederland
  • Offline Offline
  • Berichten: 17773
  • Modelrailroading is fun!
    • Team USA Metusa Junction
Re: Update bouw - Trainz030 modelbaan
« Reactie #4 Gepost op: 13 June 2021, 11:43:28 »

Een korte introductie naar mijn nieuwe (en tevens eerste) h0 baan in opbouw. In 2020 heb ik al eens mijn baanplan laten reviewen door de experts op dit forum en verschillende tips meegenomen in mijn uiteindelijke ontwerp, hierover later meer.

Daan, misschien handig om het baanplan hier nog even neer te zetten ;)

Daan001

  • Offline Offline
  • Berichten: 55
Re: Update bouw - Trainz030 modelbaan
« Reactie #5 Gepost op: 13 June 2021, 13:13:27 »

Om op de vraag te beantwoorden. Hierbij het baanplan wat in grote lijnen nwel klopt.

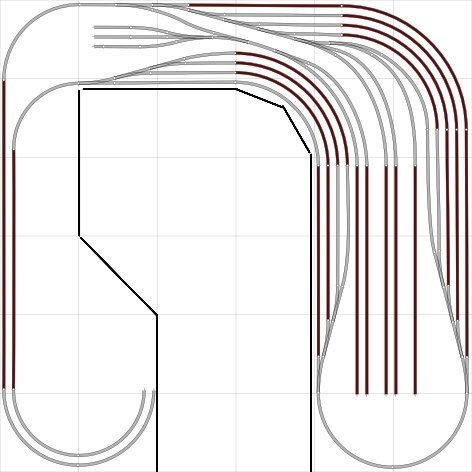

Op het lage niveau een kopstation en keerlus:
(Er is overigens onder de klimspiraal een extra lus gebouwd waardoor ook op dit niveau een rondje gemaakt kan worden


Op het hoge niveau de bovenbouw incl draaischijf. (dit deel is nog niet gebouwd en gaat ook veranderen)


en nog twee plaatjes van wat testen;




Daan001

  • Offline Offline
  • Berichten: 55
Re: Update bouw - Trainz030 modelbaan
« Reactie #6 Gepost op: 15 June 2021, 12:00:45 »
Nog enkele plaatjes van het verder gevorderde emplacement.










Daan001

  • Offline Offline
  • Berichten: 55
Re: Update bouw - Trainz030 modelbaan
« Reactie #7 Gepost op: 30 June 2021, 16:17:08 »
Verdere voortgang van de bouw. Een uitdagend stuk vanwege het te nemen hoogteverschil. Het onderste deel vormt een lus van de onderbaan terwijl twee hellingbanen de klim inleiden naar een klimspiraal. Deze staat nog niet op de foto en is niet af. Ook weer een hoop test rondjes gedaan.

o.a. met de gedigitaliseerde FLM Lufthansa en een wat modernere staaltrein.










Daan001

  • Offline Offline
  • Berichten: 55
Re: Update bouw - Trainz030 modelbaan
« Reactie #8 Gepost op: 16 November 2021, 14:04:25 »
Hierbij wat foto's van de voortgang van de opbouw en wat test rondjes.









Daan001

  • Offline Offline
  • Berichten: 55
Re: Update bouw - Trainz030 modelbaan
« Reactie #9 Gepost op: 16 November 2021, 14:06:59 »
En de opbouw van de bovenbouw is ook goed begonnen. Wederom wat foto's.

Tips en commentaar zijn welkom!










Falcon10

  • Offline Offline
  • Berichten: 2695
  • Wel Belg, niet gek !
Re: Update bouw - Trainz030 modelbaan
« Reactie #10 Gepost op: 16 November 2021, 20:30:07 »
Ziet er netjes uit Daan !  (y)

Daan001

  • Offline Offline
  • Berichten: 55
Re: Update bouw - Trainz030 modelbaan
« Reactie #11 Gepost op: 19 November 2021, 09:54:14 »
Bedankt!

Nu bezig met een plannetje voor die bovenbouw. Verschillende opties liggen op tafel.

Zal volgende week weer wat dingen delen.
