Raccordement Hamerveld NL, tp. IV-V, HO

[Ruben90]

Hallo,

Na een aantal weken even de tijd genomen te hebben om na te denken wat ik nou precies wil op mijn toekomstige modelbaan, ben ik er nu qua sporenplan wel uit:



Een van de tips die ik kreeg was het schuin leggen van het spoor. Verder heb ik ook nog gezocht naar voorbeelden van Engelse rangeerbaantjes. Uiteindelijk mengde ik dit met mijn persoonlijke wensen en begint er al meer vorm in het uiteindelijke idee te komen.

Aan de linkerkant is zelfs nog een mogelijkheid voor een kleine fiddle yard. Verder is er plaats om bijvoorbeeld een loc te parkeren op het korte spoortje linksonder. Langs het bovenste spoor tussen de wissels in is er genoeg ruimte om bijvoorbeeld een loods als achtergrondmodel neer te zetten. De losweg zal voorzien worden van kasseien als bestrating. De bestrating ligt tegen de spoorstaven aan zoals ik op veel foto's gezien heb. Op de losweg is genoeg ruimte om 2 transportbanden, een stapel pallets en een heftruck kwijt te kunnen. Helemaal links zal het doorgaande spoor tussen bomen verdwijnen en is er nog ruimte om eventueel een smalle weg met onbewaakte overweg te bouwen.

De beschikbare ruimte is 1,80m x25cm:



Uiteraard moet alles nog even van de plank af voor ik begin.
Ook heb ik vast wat kleine details binnen:



Ben benieuwd naar jullie mening en/of tips!

[hrp]


Leuk idee, zowel sporenplan als het situeren aan de wand.
Ik zie nog net de bovenzijde van een beeldscherm; heb je dan toch aardig zich op de baan. Is het niet te hoog?

We gaan het zien.
Suk6

Ronald

[Marijn]

Leuk idee Ruben, ik hou van dit soort baantjes. Ik ga je volgen

[Haradigi]

Hi Robin,

Leuk idee, heb er zelf al jaren (zonder wissels) een op de toilet hangen (in TS koker).

groet
Harald

[Jan-Peter]

Hoi Ruben,

Leuk idee, je kan links nog wat scenery ruimte creëren door, als je jezelf dat toevertrouwd, flexibele rail te gebruiken. Een grotere markante boom zou daar niet misstaan. Met een fabriekspoort aan die zijde is er een logisch eind aan die kant. En een excuus om met wat licht en  preisertjes tegengewicht te hebben voor het spoorgeweld rechts.

Jan-Peter

[bask185]

Ik dacht eerst van goh, boel wissels en kruisen zo.... maar toen viel het kwartje bij me. Leuk plan, ik ben benieuwd!

Mvg,

Bas

[Marijn]

Ik heb ongevraagd je plan even in Anyrail omgezet, Ik heb hiervoor  het Roco-line programma gebruikt en alles met standaard segmenten uitgevoerd (mogelijk vervang jij die zelf naar flex) Je plan kan prima

[tothebeach]

Nice!

Op de anyrailversie van Martijn zou ik zeggen dat de twee wissels links, iets meer naar de modulescheiding mag. op gevoel benaderd dat meer Rubens versie.Maar een erg leuik ontwerp op een leuk oppervlak!
(dit pleit eigenlijk ook voor een apart minibaantjeshoekje, met baantjes tot 1.5m² )

Groet,
michel

[Marijn]

Daar heb je inderdaad gelijk in, ik had voor het speel gemak een G1 lengte tussen de twee wissels gedaan, maar dat zou ook een G1/2 kunnen zijn uiteraard. Volgens mij heeft Ruben geen deelbare baan, de lijn is ook puur ter indicatie.

[Ruben90]

Bedankt voor de reacties!

@ Ronald: De hoogte is nog een stukje onder ooghoogte. (Ik ben 1.88 lang) Als ik er voor sta is er nog prima aan te werken zonder krukje.

@ Harald: Klinkt leuk! Is er ook een draadje van?

@ Jan-Peter: Klinkt als een leuk idee. Zelf had ik een paar bomen en wat hogere struiken in gedachte. Zal eens zien als de rails ligt welke ruimte er over blijft en wat er leuk staat.

@ Bas: Tja wil het meestal niet te vol leggen met rails, maar er moet ook wat te rangeren zijn.

@ Marijn: Heel leuk om het plan met officiële maatvoering te zien. Ik ga ,ondanks veel mensen voor Peco kiezen, voor Rocoline zonder bedding omdat ik dat al heb liggen. Qua flexrail moet het ook wel goedkomen.

@ Michel: De baan gaat uit 1 deel bestaan. Mocht het alsnog ooit verplaatst worden, dan kan ik de plank losschroeven van de plankdragers. Dat idee van een minibaantjeshoekje klinkt goed. Zover ik zelf weet ben ik lang niet de enige op het forum met een kleinere baan.

[spoorijzer]

Leuk plan! Ik hou ook erg van micro's. Ik ben zelf bezig met een baantje in 0e in de maat 90x45 cm  .

Even een praktisch puntje. Het spoor rechtsvoor kan je alleen bereiken door terug te steken. Het is een relatief lang spoor waar je nu lastig komt. Ik zou het wissel inderdaad zo ver mogelijk naar rechts plaatsen, zodat je na het koplopen nog op dit spoor kan komen.

Het spoortje linksvoor zal je niet echt als uithaalspoor kunnen gebruiken, maar bv door dit al in het groen te leggen kan je hier een soort oud opstelspoor kunnen maken én de overgang naar de eventuele bomen logischer maken.

Ik ben benieuwd naar je voortgang!

Groeten,
Rogier

[Ruben90]

Hallo,

De bouw is inmiddels begonnen.
Eerst eens een laagje kurk op de plank gelijmd en toen de rails op maat gemaakt.
Na het aftekenen de nodige gaten geboord en draden aan de rails bevestigd.
Voor een kleine baan zou een ringleiding misschien niet nodig zijn, maar ik doe het voor alle zekerheid toch. Binnenkort de draden onder de plank aansluiten en dan kan ik gaan testen.
Aangezien plaatjes meer duidelijkheid geven:

Overzicht:


Bedrading nu nog los:


Om de wissels van onderaf om te zetten heb ik wat grotere gaten geboord:

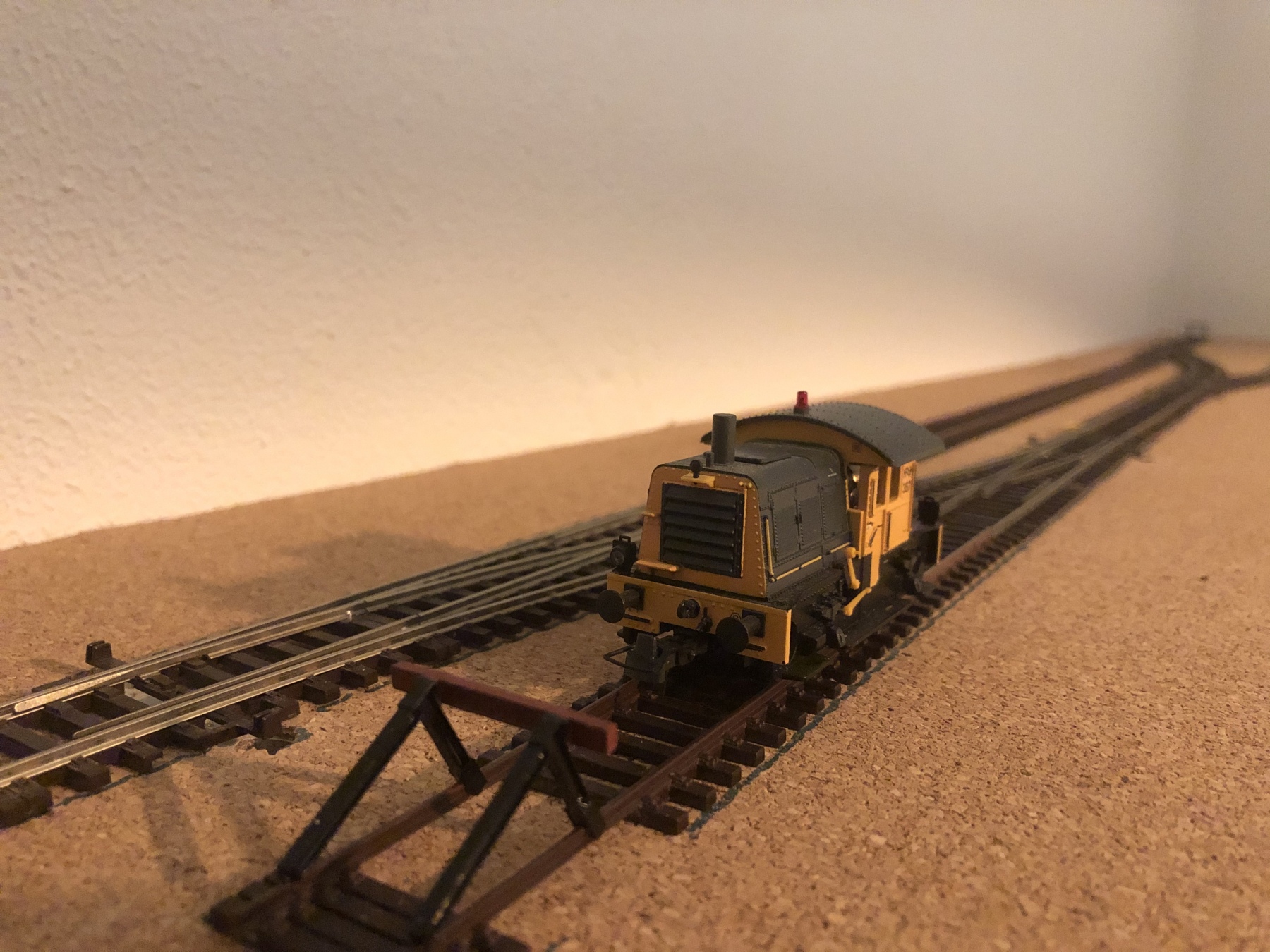

De sik wacht tot de test kan beginnen:

[spoorijzer]

Ziet er al leuk uit. Het doet mij een beetje denken aan Harderwijk Haven, zoals dat er tot pakweg 20010 heeft gelegen. zie bv:

http://www.railtrash.net/images/Havenspoorlijn_Harderwijk/slides/Harderwijk_kl_009.html

Of het sporenplan:

http://www.sporenplan.nl/figuren/tekeningen/ns_85/zl.gif

Groeten,
Rogier

[Ruben90]

@ Rogier: Thnx! Dat is inderdaad een van mijn inspiratiebronnen.

@ Moderators: Graag de naam van dit draadje veranderen in: Raccordement Hamerveld NL tp. IV / V H0
En verplaatsen naar bouwdraadjes. Alvast thnx!

Inmiddels weer wat voortgang hier:

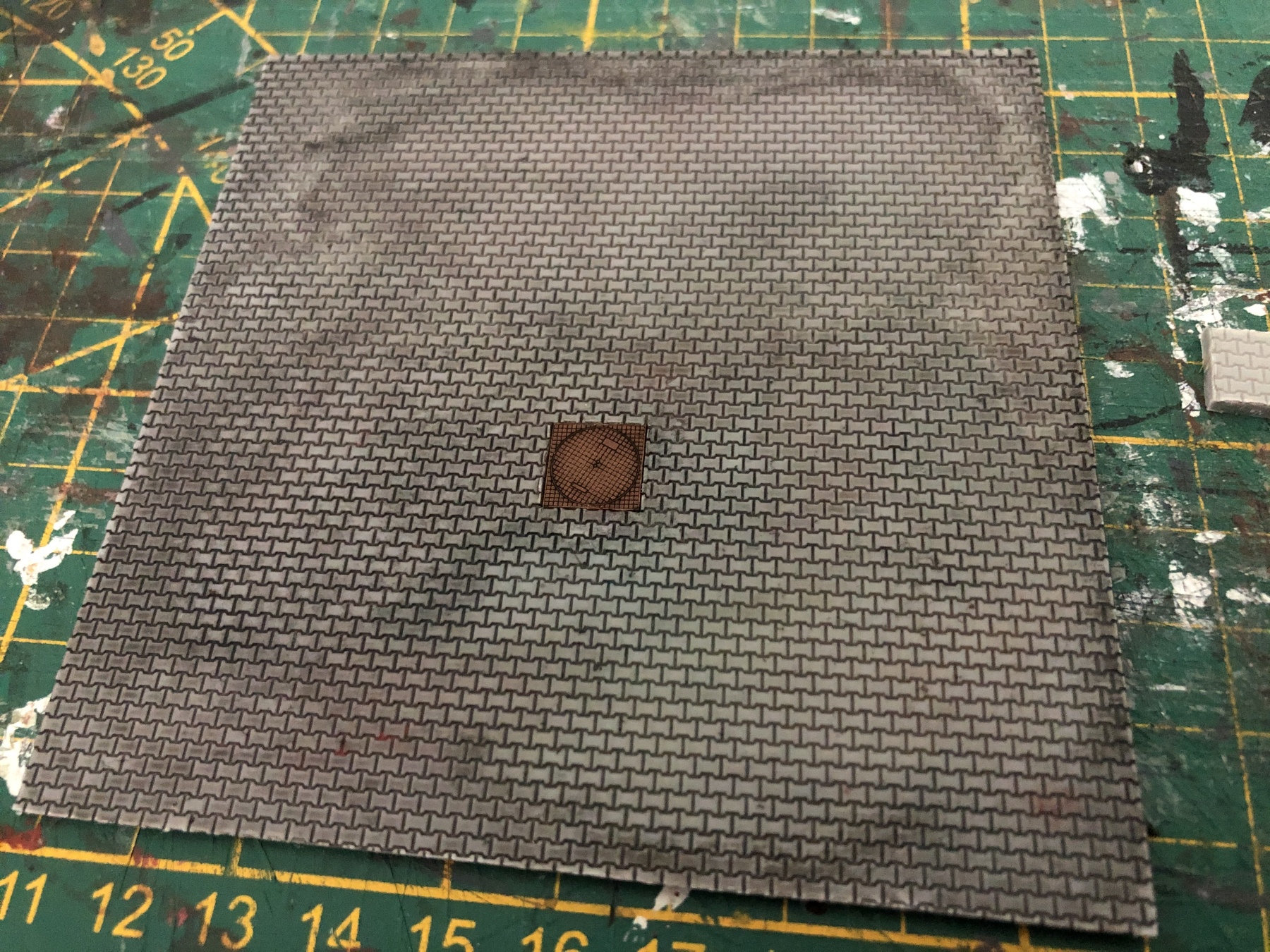

Ik vond nog een stukkie industriestraat. Hier maakte ik een gat in en lijmde er een putdeksel in
van Mrknbrg:




Vervolgens strooide ik hier en daar vast wat turf op de bodem en plaatste een lantaarnpaal:

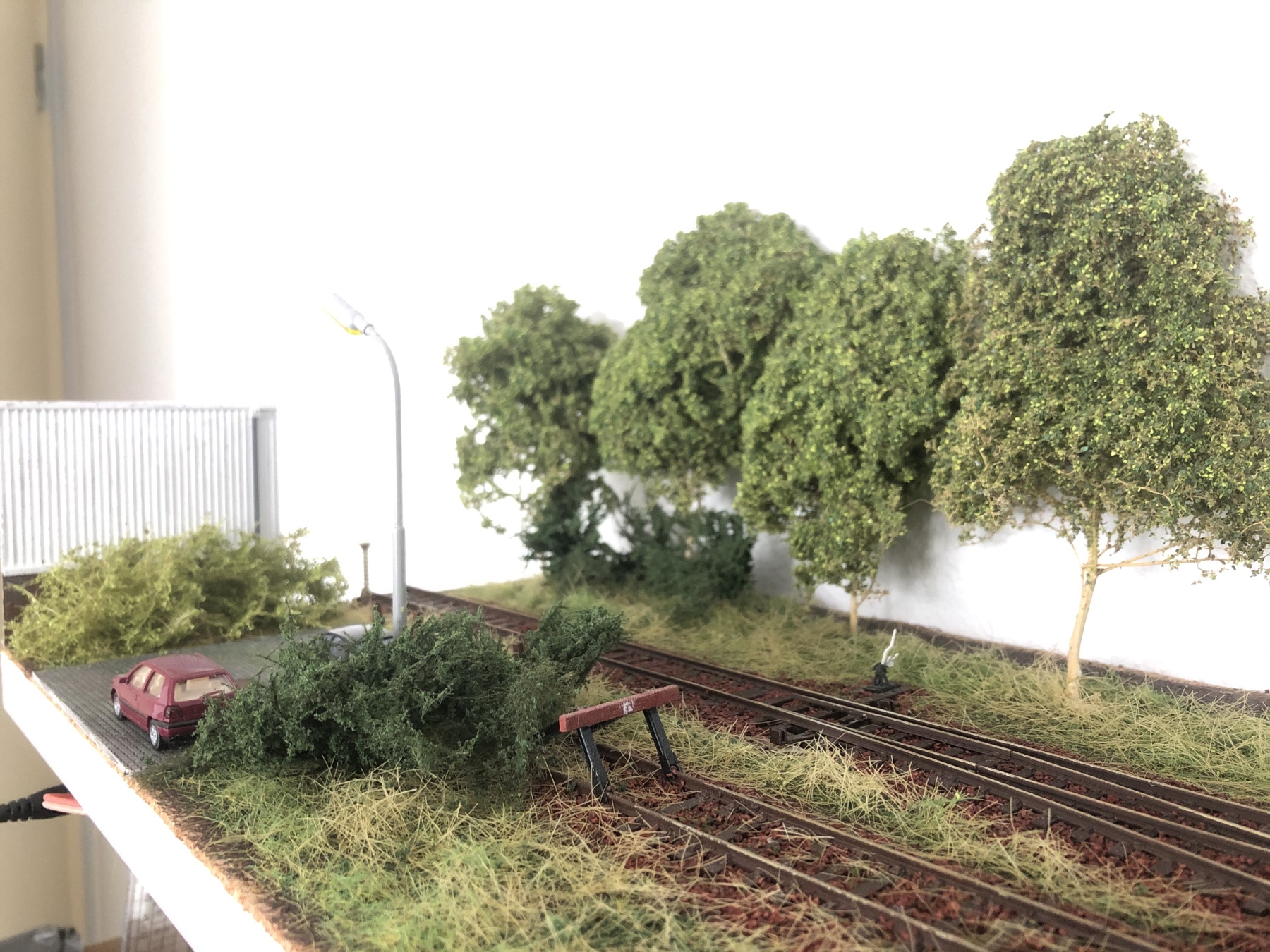

Nu werd het tijd voor de rest van de aankleding. Meerdere lagen gras, struiken en bomen zorgen voor een wat afgelegen sfeertje. Er komen tussen de bomen nog wat meer struiken om het wat meer te verwilderen. De doodlopende straat / parkeerplaats heeft er nog een
gevel van een loods bij gekregen. Deze is gemaakt van verschillende profielen en sheet van
Evergreen en een stukje Slaters muurplaat. Ook staan er paaltjes gemaakt van H-profiel tussen
de weg en het spoor wat vroeger een hekje was:

[MM.]

Heel mooi. Leuke struiken
