Auteur Topic: Tauernbahn [ÖBB] project  (gelezen 14813 keer)

Eegtrain

  • Offline Offline
  • Berichten: 1019
  • Lid Modelspoorgroep Eindhoven
    • Project Tauernbahn
Re: Tauernbahn [ÖBB] project
« Reactie #15 Gepost op: 01 maart 2021, 18:06:34 »

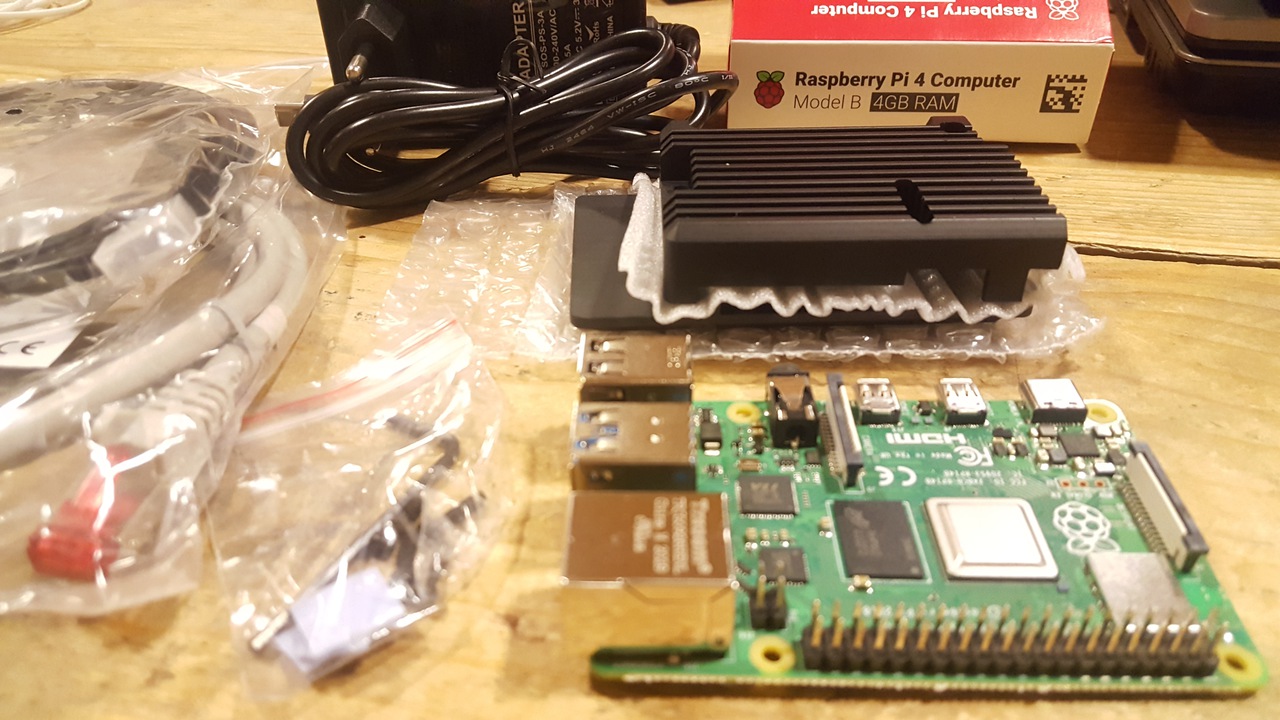

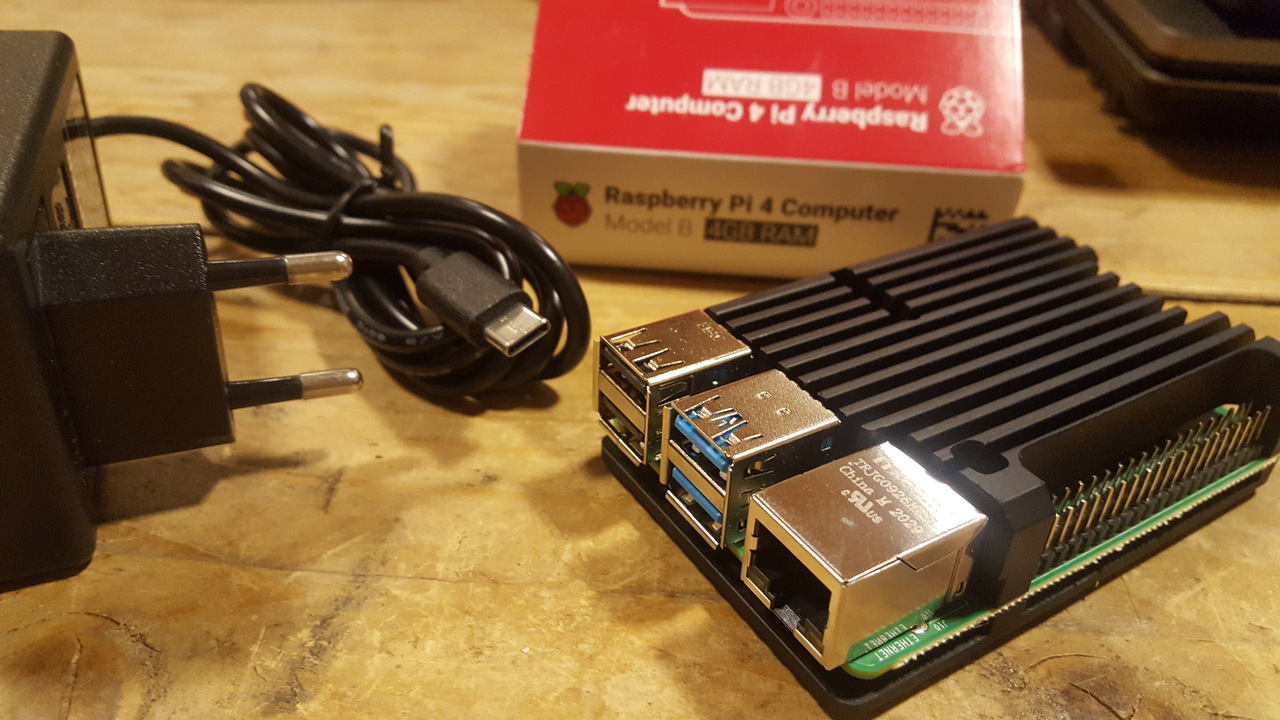

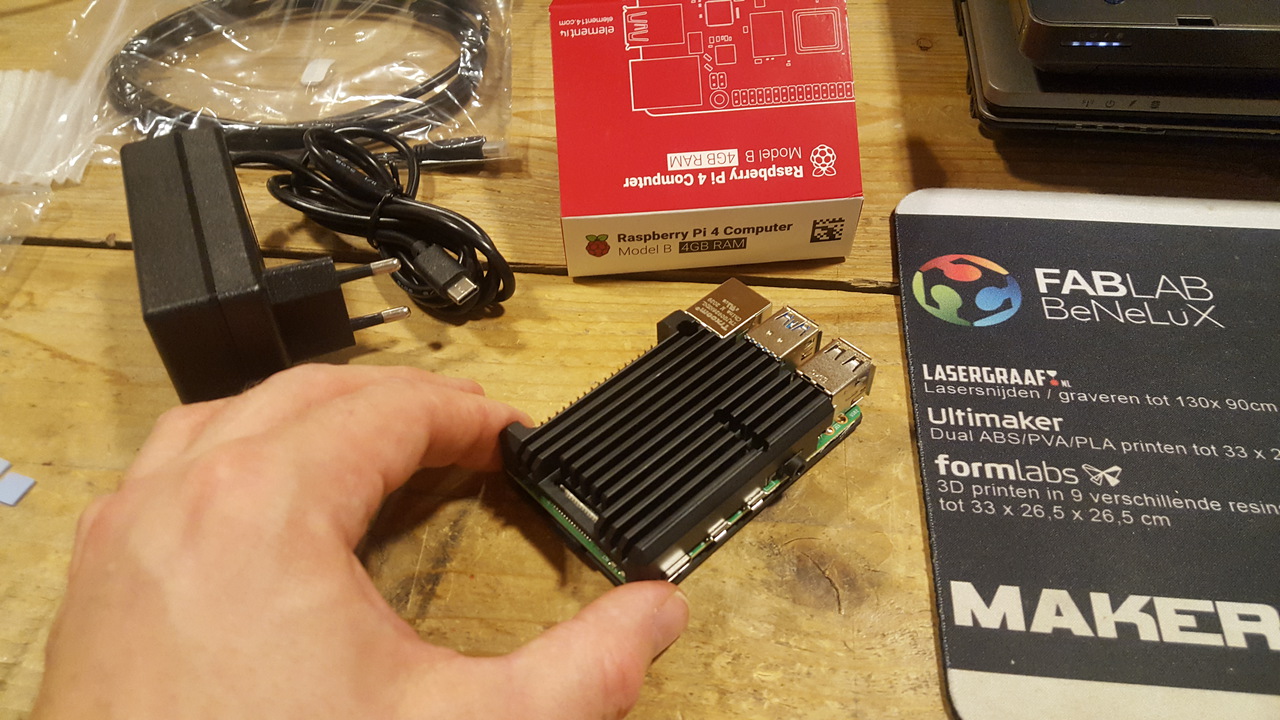

Hier een leuk "tussenproject"; we gaan de hoofdbaan en de zijlijn automatisch besturen met iTrain draaiend op deze kleine Raspberry Pi. Een behuizing met extra koelribben moet ervoor zorgen dat het printje niet zo heet wordt. Er zit ook al min-HDMI op zodat je er een scherm op kunt aansluiten. Voor het gemak ook een netwerk en HDMI verloopkabel erbij genomen.







Groeten Eeg

Eegtrain

  • Offline Offline
  • Berichten: 1019
  • Lid Modelspoorgroep Eindhoven
    • Project Tauernbahn
Re: Tauernbahn [ÖBB] project
« Reactie #16 Gepost op: 01 maart 2021, 21:19:15 »

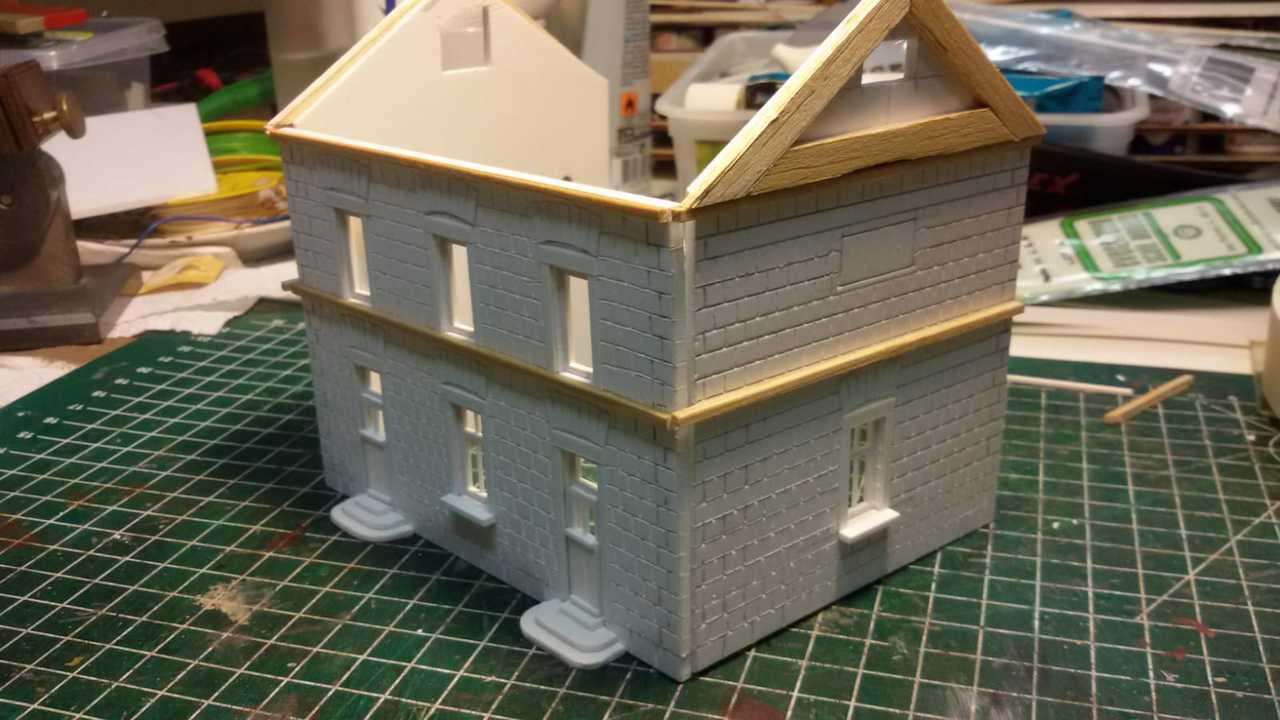

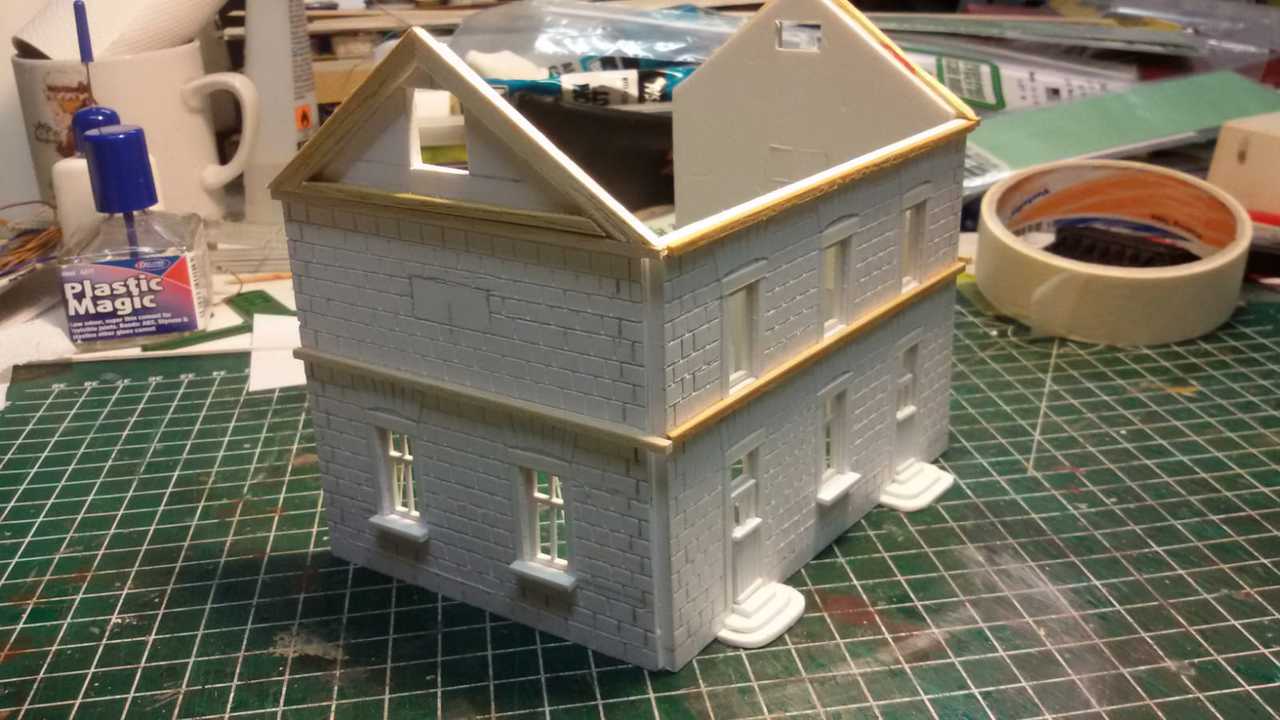

Station "Dellach" krijgt steeds meer vorm:




Groeten, Eeg

Hendrik Jan

  • Offline Offline
  • Berichten: 7040
  • 46%, unchillfiltered, natural colour
Re: Tauernbahn [ÖBB] project
« Reactie #17 Gepost op: 01 maart 2021, 23:43:18 »
Dat wordt een leuke Bahnhof.
Goed bezig, op meerdere fronten ;)

Tschüß
Hendrik Jan
Never trust a man who, when left alone with a tea cozy, doesn't try it on
-Billy Connolly

Eegtrain

  • Offline Offline
  • Berichten: 1019
  • Lid Modelspoorgroep Eindhoven
    • Project Tauernbahn
Re: Tauernbahn [ÖBB] project
« Reactie #18 Gepost op: 07 maart 2021, 21:54:30 »
Dat wordt een leuke Bahnhof.
Goed bezig, op meerdere fronten ;)
Tschüß
Hendrik Jan
Dank ;)

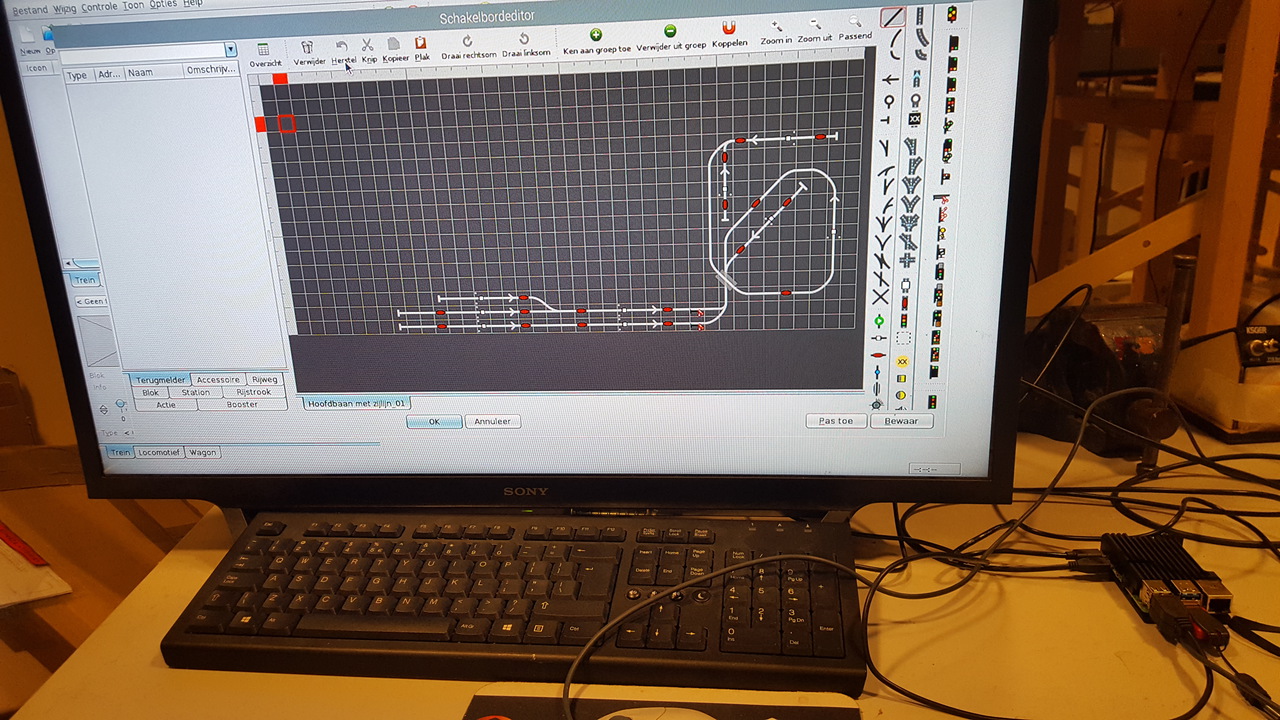

Na wat prutsen was het dan eindelijk gelukt om iTrain aan de praat te krijgen op de Raspberry Pi. Updaten, installeren, USB / SD kaart formatteren, booten etc, maar dan toch eindelijk gelukt. Nu de zijlijn en het schaduwstation tekenen. De bedoeling is toch te gaan werken met reedcontacten. De reedcontacten zullen zorgen dat de Arloco's van ArCoMoRa meldingen doorgeven aan iTrain. De wissels gaan nog steeds via de DCC Next printjes.
Op de vaste, niet te vaak wisselende treinstammen hoeft enkel de voorste wagon of locomotief een mini-magneetje te krijgen. De reedcontacten werken overigens zeer goed en je ziet ze ook niet zitten. Ik wilde niet teveel poespas; voornamelijk een "simpel" geautomatiseerd schaduwstation, waar veel leuk materieel elkaar afwisselt en over het hoge spoor/de hoofdbaan voorbij rijdt, zonder allerlei rangeerbewegingen etc.
Op de zijlijn zijn we wel eea van plan, maar dat later.




Groeten, Eeg

« Laatst bewerkt op: 07 maart 2021, 21:56:03 door Eegtrain »

Eegtrain

  • Offline Offline
  • Berichten: 1019
  • Lid Modelspoorgroep Eindhoven
    • Project Tauernbahn
Re: Tauernbahn [ÖBB] project
« Reactie #19 Gepost op: 09 maart 2021, 21:19:41 »

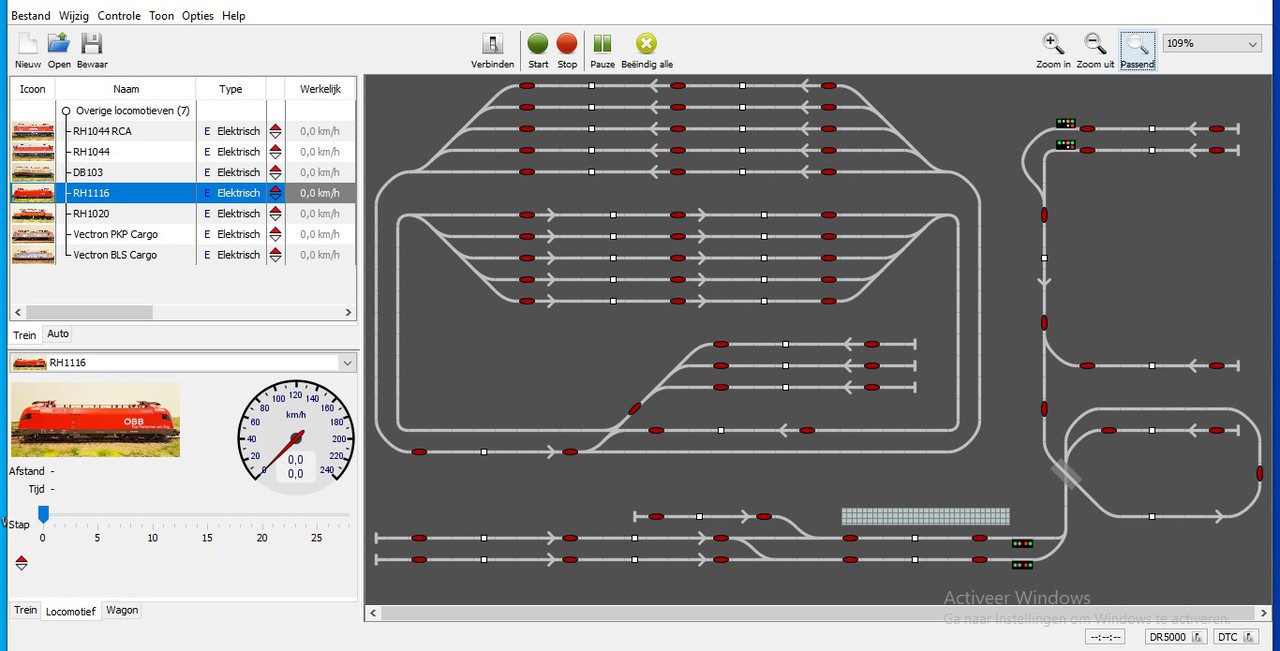

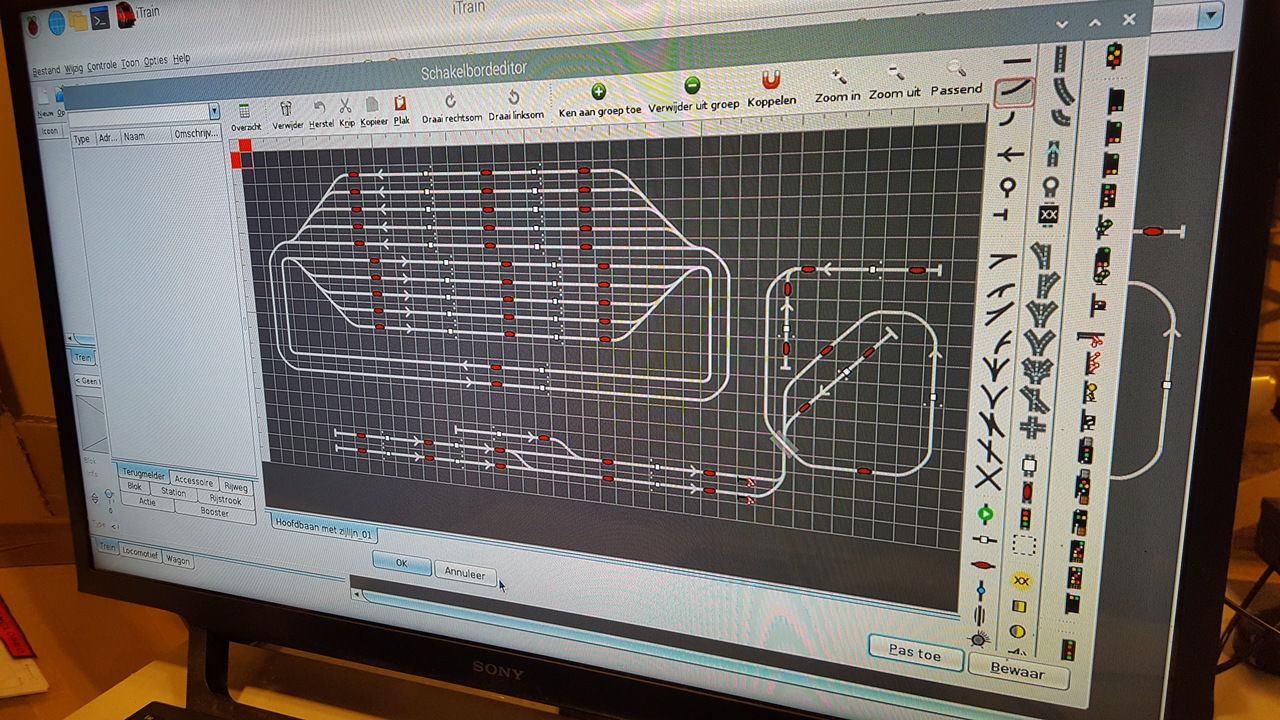

Zo zal het er in iTrain ongeveer uit gaan zien, de zijlijn en de hoofdbaan met schaduwstation.


Groeten, eeg

MOVisser

  • Offline Offline
  • Berichten: 6169
    • Modelbouw in't algemeen. 3D printen etc..
Re: Tauernbahn [ÖBB] project
« Reactie #20 Gepost op: 09 maart 2021, 21:48:41 »
 (y) (y) (y) (y)
Je kunt me vinden op diverse treinenbeurzen. Houten 18 mei sta ik er weer. Ook met N-schaal.

Eegtrain

  • Offline Offline
  • Berichten: 1019
  • Lid Modelspoorgroep Eindhoven
    • Project Tauernbahn
Re: Tauernbahn [ÖBB] project
« Reactie #21 Gepost op: 14 maart 2021, 21:18:59 »

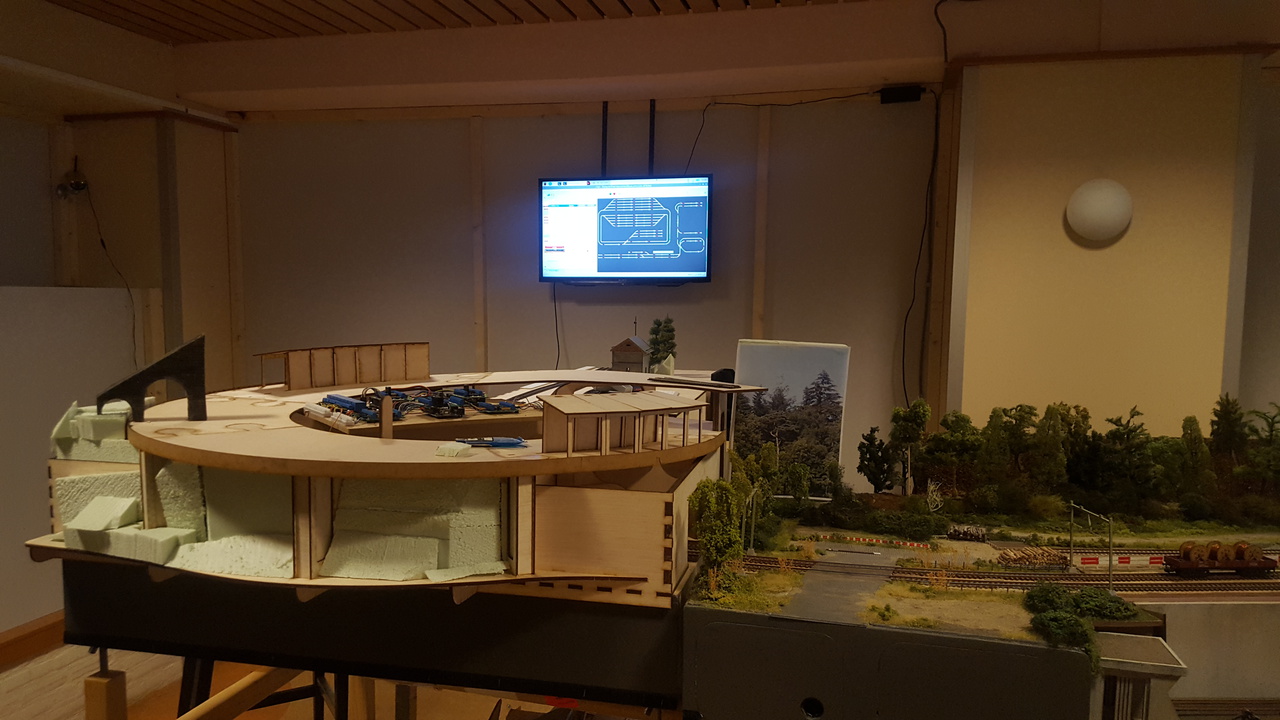

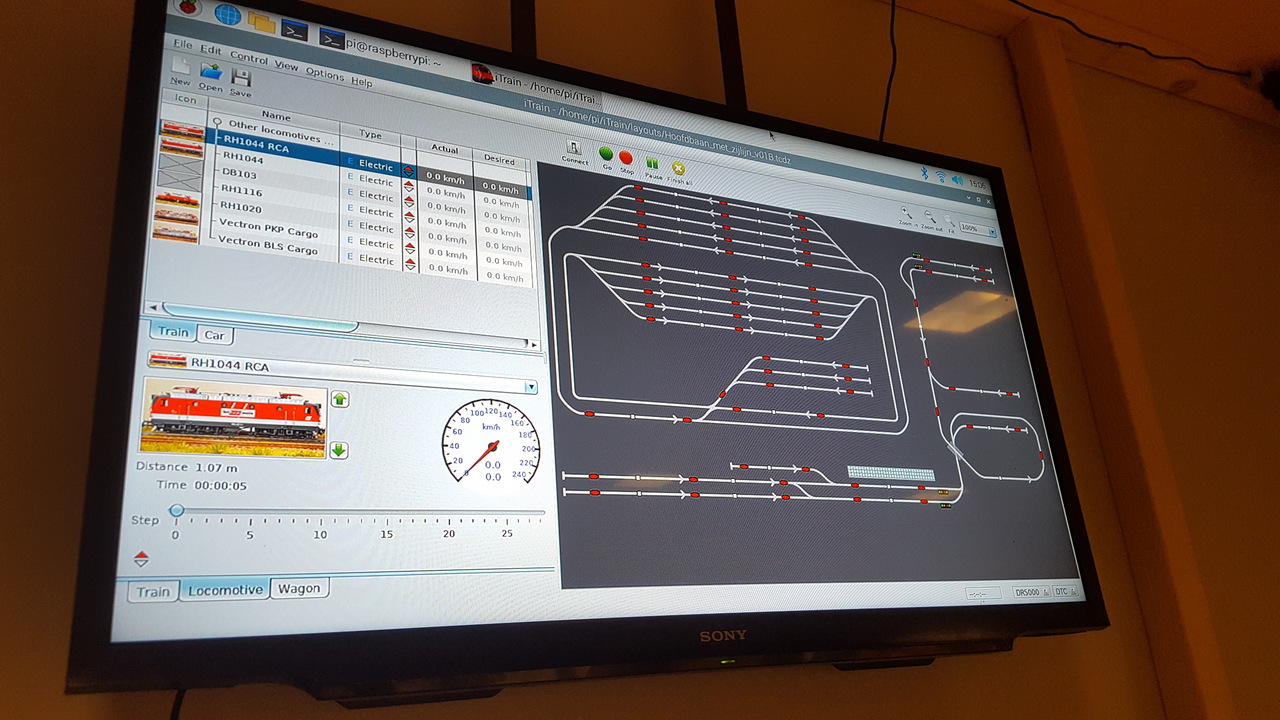

Omdat regelmatig mensen bij ons komen rijden met hun materieel, leek het handig om een tv scherm op te hangen waarop iTrain te zien is. Zo is te volgen welke treinen er rondrijden.
Ook handig voor Formule 1 of de Tour uiteraard ;D




Eegtrain

  • Offline Offline
  • Berichten: 1019
  • Lid Modelspoorgroep Eindhoven
    • Project Tauernbahn
Re: Tauernbahn [ÖBB] project
« Reactie #22 Gepost op: 14 maart 2021, 21:52:33 »

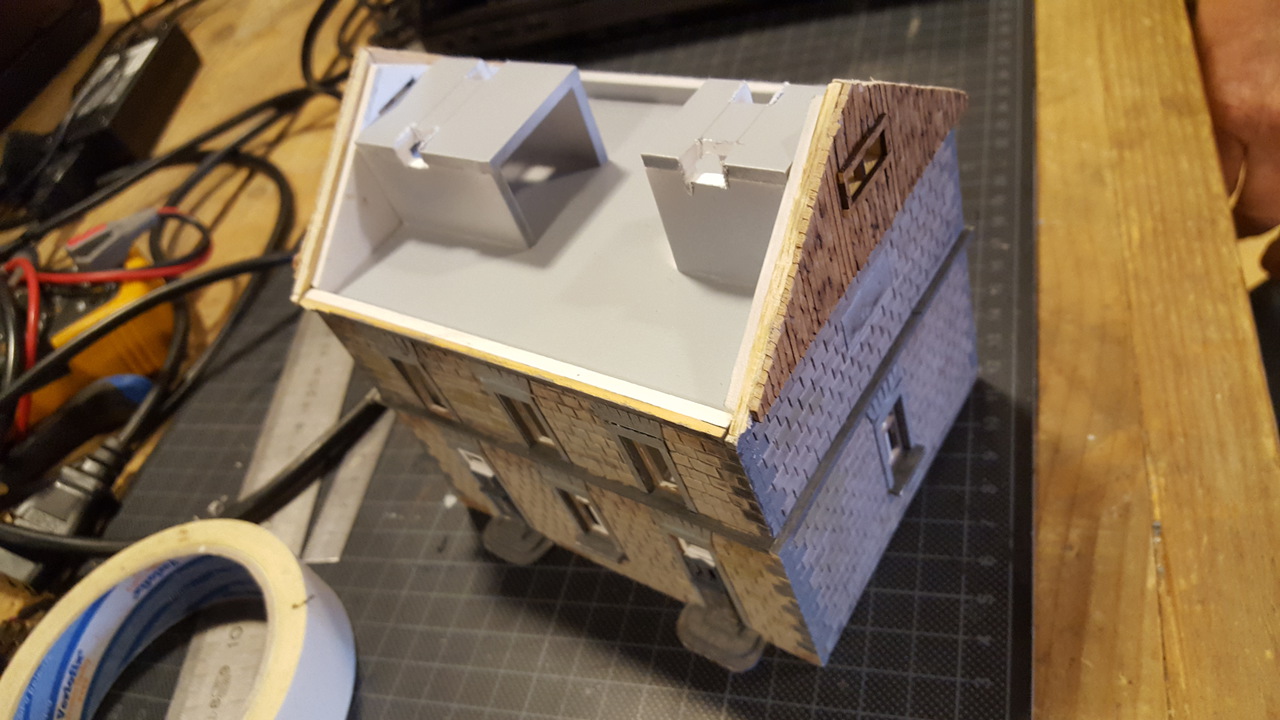

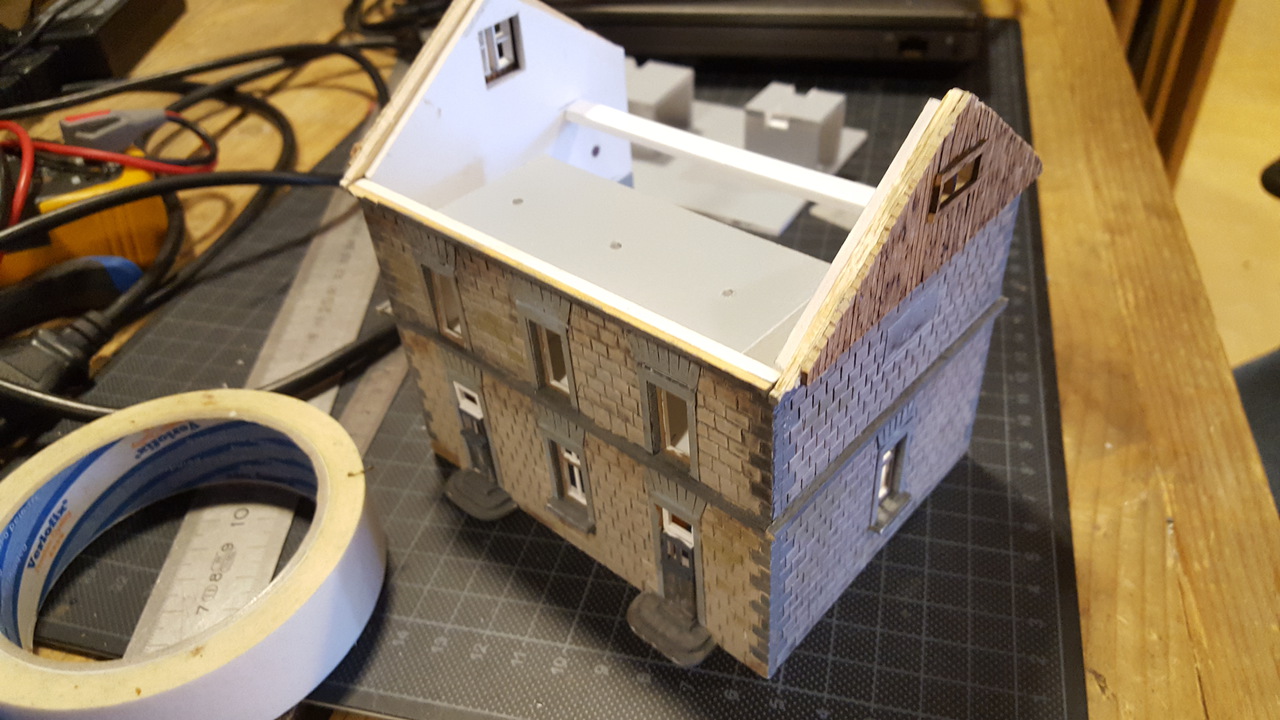

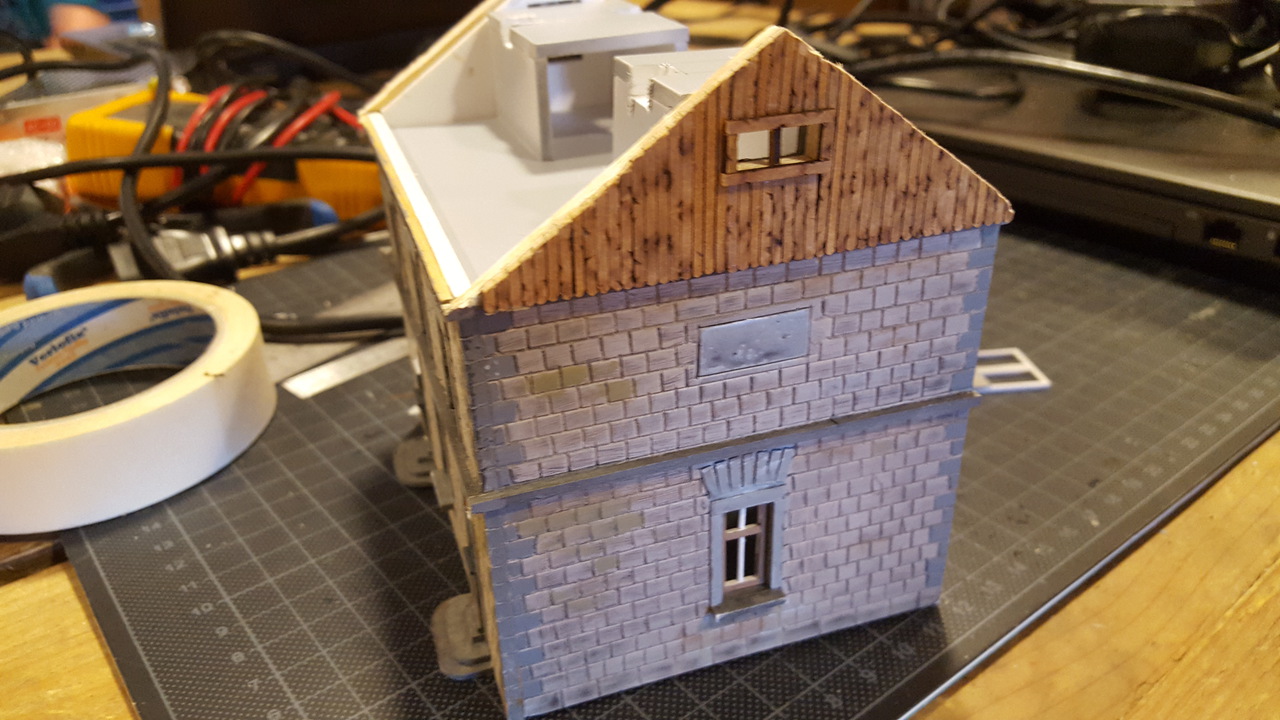

Met het Stationsgebouw "Dellach" gaat het ook verder;
Voorbereidingen voor een interieur en afzonderlijke vertrekken om later met verlichting wat te kunnen spelen.







Binnenkort meer.
Groeten Eeg

Jelmer

  • Offline Offline
  • Berichten: 3850
Re: Tauernbahn [ÖBB] project
« Reactie #23 Gepost op: 15 maart 2021, 09:54:23 »
Worden mooie dingen daar gebouwd zie ik.
En jullie hebben zelfs aan de marklin systeem rijders gedacht  (y)

Dat biedt perspectieven voor mijn Taurus of wat DB materieel.  ;)

Groeten,
Jelmer

Pfarrerwinkel de bouw:
Pfarrerwinkel

Eegtrain

  • Offline Offline
  • Berichten: 1019
  • Lid Modelspoorgroep Eindhoven
    • Project Tauernbahn
Re: Tauernbahn [ÖBB] project
« Reactie #24 Gepost op: 15 maart 2021, 14:46:15 »
Worden mooie dingen daar gebouwd zie ik.
En jullie hebben zelfs aan de marklin systeem rijders gedacht  (y)
Dat biedt perspectieven voor mijn Taurus of wat DB materieel.  ;)
Groeten,
Jelmer

Dank je en wees welkom !  :) (y)

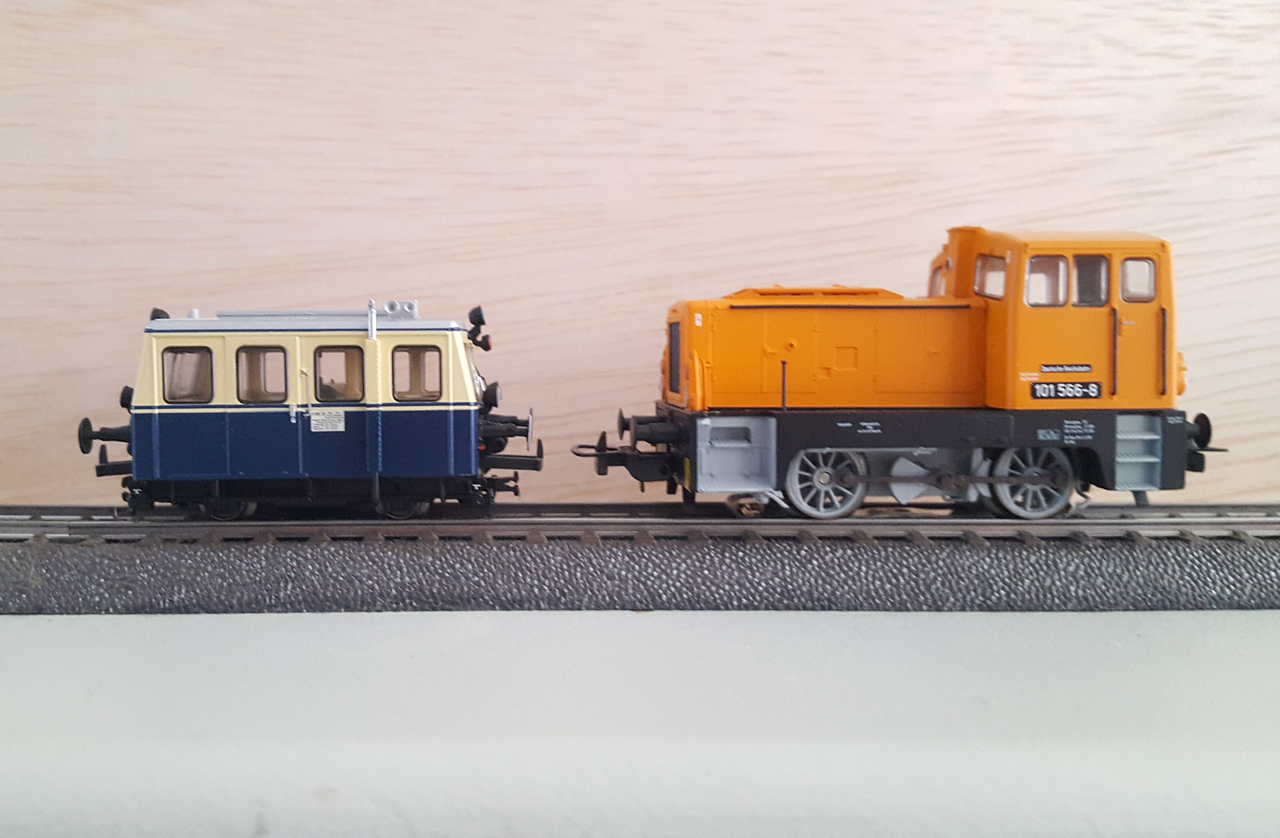

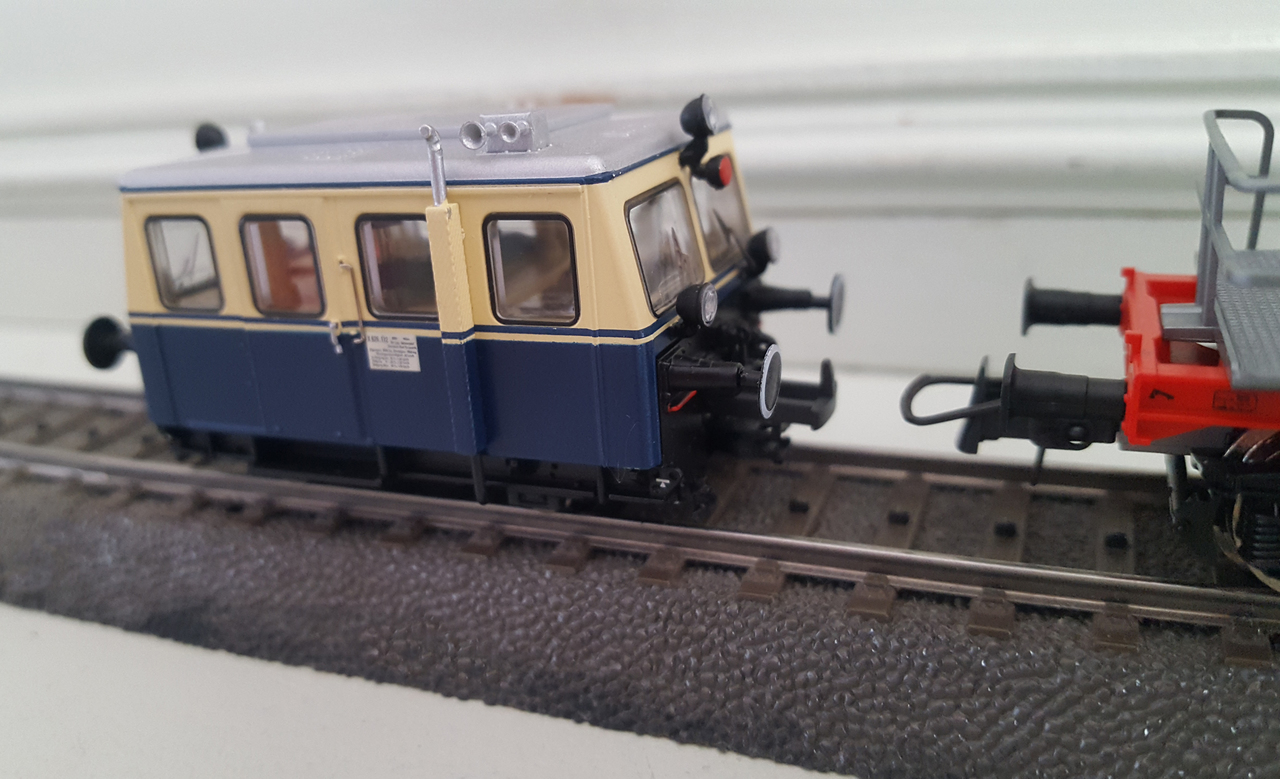

Zeer enthousiast werden we gisteren verblijd met dit leuke kleine Oostenrijkse railbusje, een "Draisine" X626.211". Deze 'Bahndienstfahrzeuge' werden gebouwd vanaf 1957, eerst onder nummers X656 en later X626, in verband met een sterkere motor.
Deze Blauw-witte is een museumversie, standplaats: Bahnhof Bad pirawath. Dergelijke kleine treintjes zijn de bedoeling om te laten rijden over ons kleine Oostenrijkse zijlijntje.
Op de foto even een vergelijking qua grootte met een BR101 DR, even snel gemaakt op wat C-rails die voorhanden was.






Jelmer

  • Offline Offline
  • Berichten: 3850
Re: Tauernbahn [ÖBB] project
« Reactie #25 Gepost op: 16 maart 2021, 13:52:29 »
Echt een snoepje die Draisine.

En bedankt voor je uitnodigende woorden!
Eens kijken wat Corona ons toelaat de komende tijd.

Groeten,
Jelmer
Pfarrerwinkel de bouw:
Pfarrerwinkel

Eegtrain

  • Offline Offline
  • Berichten: 1019
  • Lid Modelspoorgroep Eindhoven
    • Project Tauernbahn
Re: Tauernbahn [ÖBB] project
« Reactie #26 Gepost op: 16 maart 2021, 17:10:01 »

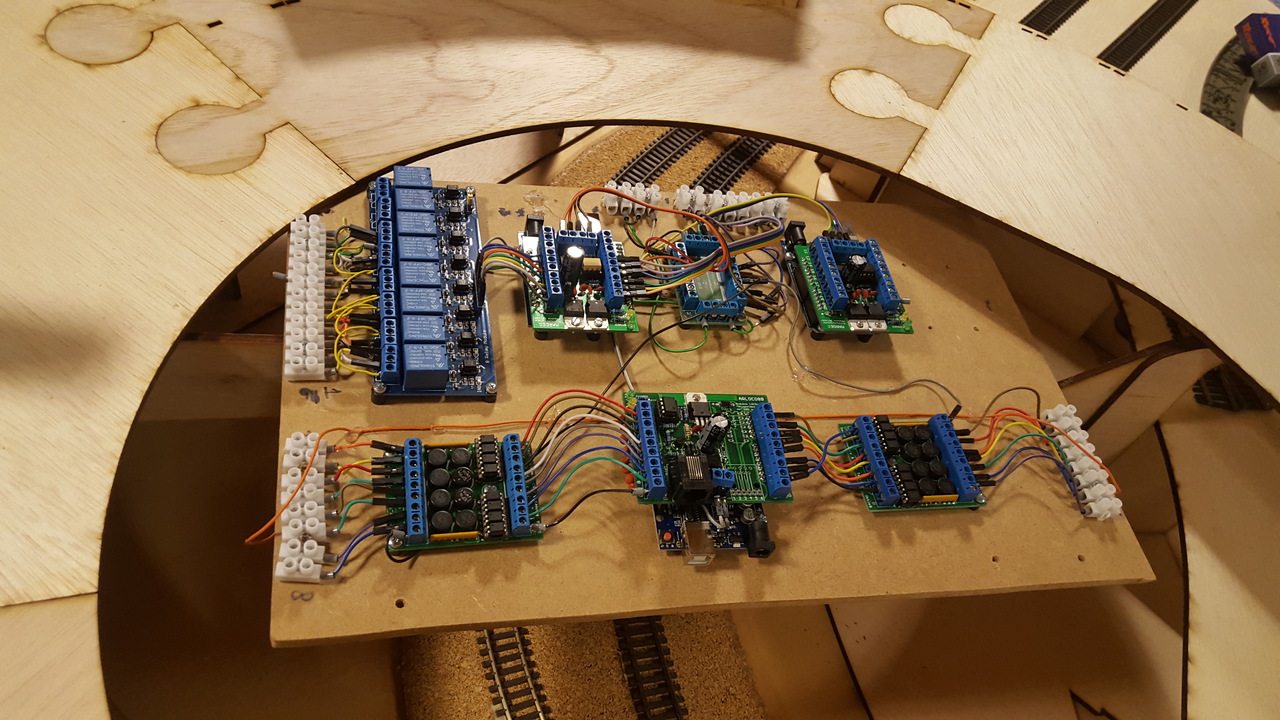

Plankje met daarop de Ar-Co-Mo-Ra componenten die we kunnen gebruiken voor de automatische besturing van de zijlijn van de "Tauernbahn-modules". ArCoMoRa staat voor; "Arduino-Controlled-Model-Railway".

Linksboven zien we de relaisblokjes voor de hartstuk polarisatie van de wissels. Rechts daarvan zit een Arduino met daarbovenop een "Mardec-shield". Hiervoor zijn nu ook de prachtige DCC-next modules verkrijgbaar. Verder naar rechts een verdeelprintje en helemaal rechtsboven een andere Arduino met "Arsigdec shield" voor seinen. De Arduino's met Mardec-shield zijn accessoire decoders waarmee je bijvoorbeeld Wissel-servo's kunt bedienen via DCC.
Linksonder zien we een zogeheten "Okki" met 8 inputs, die (Occupancy information) stroomdetectie berichten doorgeeft aan de Arloco (onder midden). Een Arloco is een Arduino met Arloco shield die bezetmeld-berichten kan doorgeven aan de centrale en een treinbesturings-programma. Rechts onder nog een extra Okki.
Voor de banen die we hier bouwen gebruiken we een Digikeijs DR-5000 centrale aangezien die ook een Loconet poort heeft. Zodoende kun je Loconet printjes aansluiten. De bezetmeld-berichten gaan dus via Loconet en de treinen en wissels worden via DCC bediend. Je kunt er een loconet-muis op aansluiten (bijvoorbeeld van Piko, Tilllig of Lenz), maar ook via de Xpress-net ingang een Multimaus.

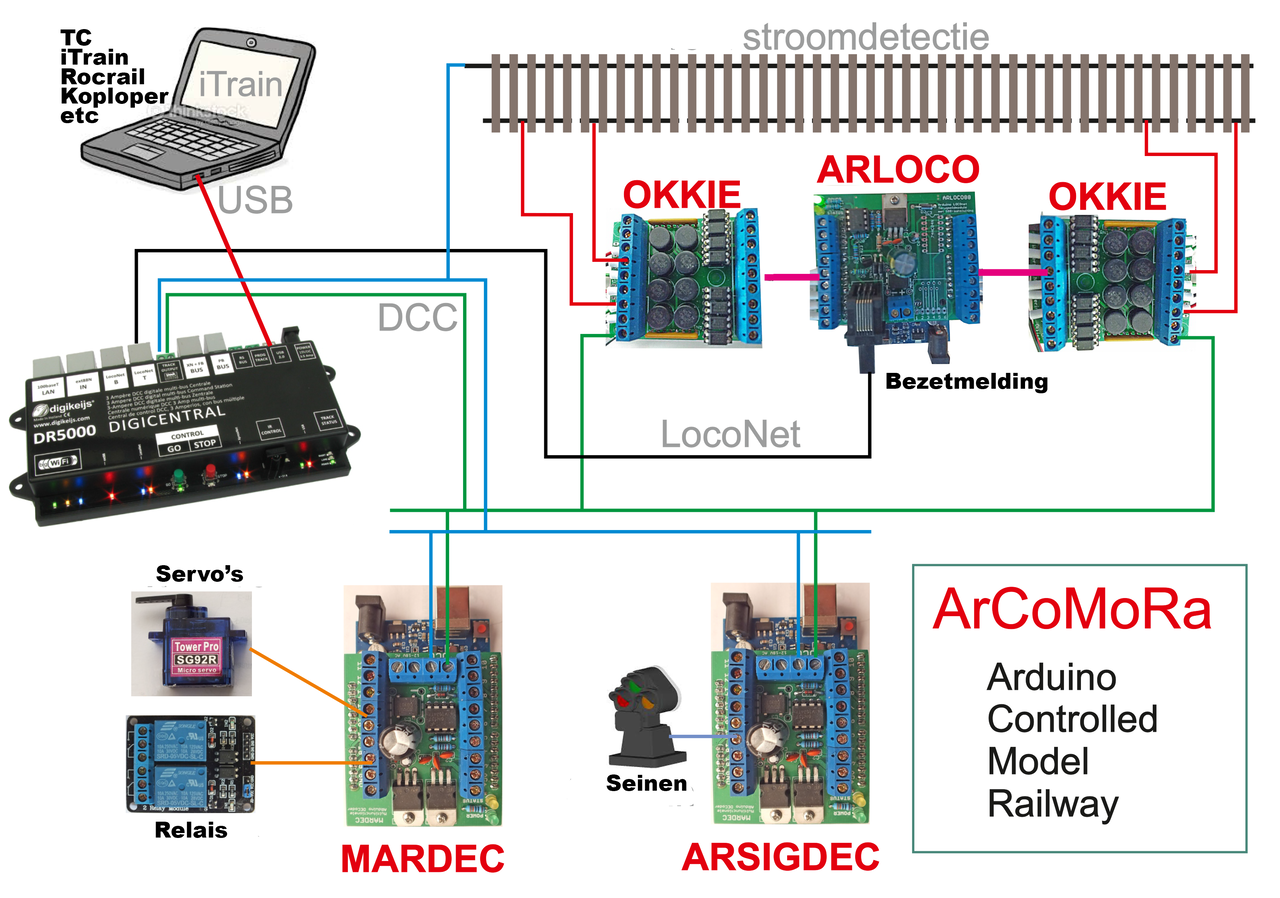

Met alles op dit plankje vinden we dus 16 bezetmelders en printjes om 8 wissels met hartstuk-polarisatie te bedienen.  Zie nog een extra plaatje ter verduidelijking.

Nog even een geschikt plekje vinden om het plankje in te bouwen, dusdanig dat we er later nog makkelijk bij kunnen.



Groeten, Eeg
« Laatst bewerkt op: 16 maart 2021, 17:11:42 door Eegtrain »

Eegtrain

  • Offline Offline
  • Berichten: 1019
  • Lid Modelspoorgroep Eindhoven
    • Project Tauernbahn
Re: Tauernbahn [ÖBB] project
« Reactie #27 Gepost op: 21 maart 2021, 18:57:48 »

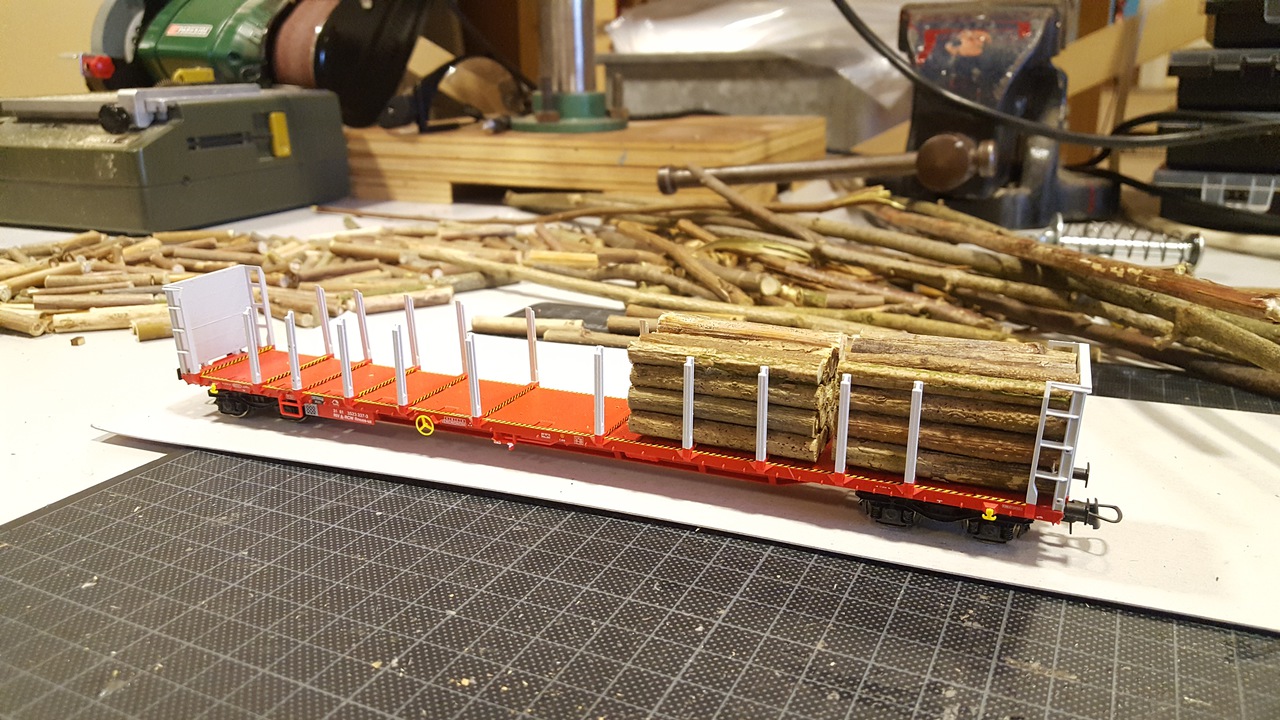

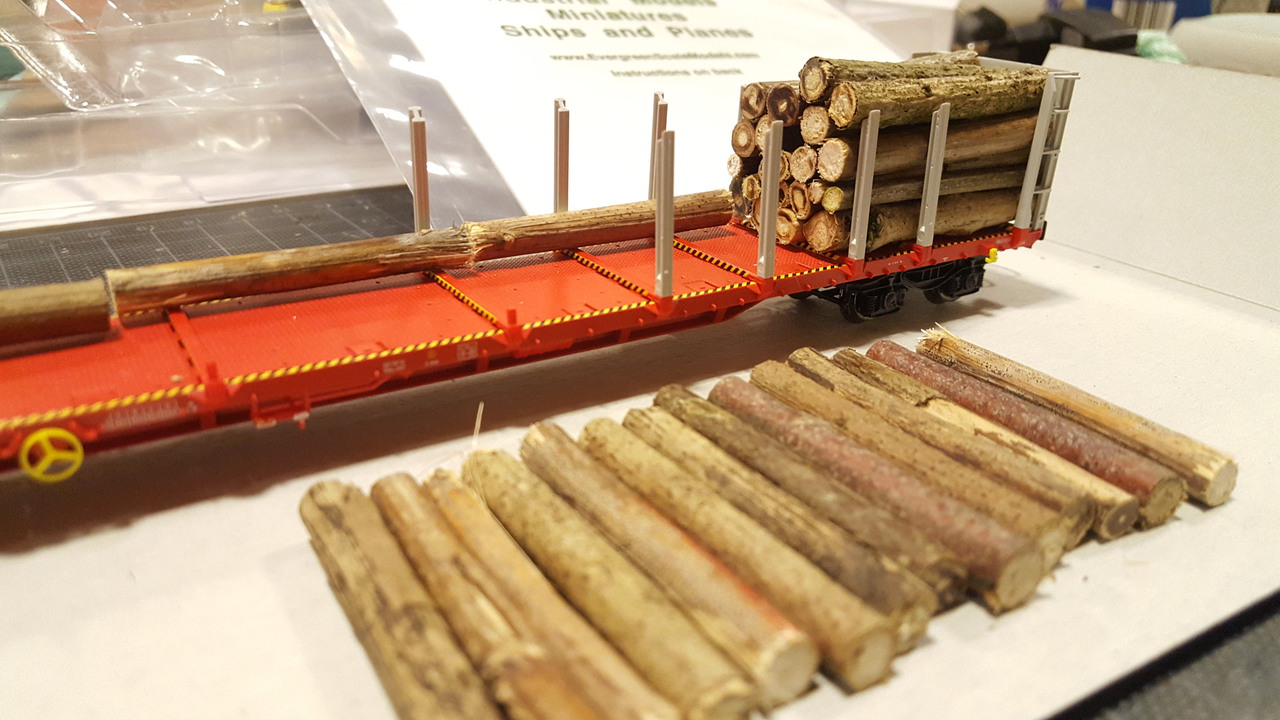

Langs de rand van de bossen tijdens het wandelen kwamen we een aantal leuke takjes tegen, die we niet konden laten liggen. Even op maat gezaagd voor het ÖBB houttransport:







Hier nog een leuk voorbeeldfilmpje van zo'n ÖBB houttransport: https://www.youtube.com/watch?v=GOpMpsi6QiE

Groeten Eeg

Rondje_HO

  • Offline Offline
  • Berichten: 8136
Re: Tauernbahn [ÖBB] project
« Reactie #28 Gepost op: 21 maart 2021, 19:05:24 »
Leuk filmpje  :)  Ik loop in het bos ook altijd op de grond te speuren naar geschikt materiaal. Bij ons in de buurt is het alleen altijd zo vies.

Eegtrain

  • Offline Offline
  • Berichten: 1019
  • Lid Modelspoorgroep Eindhoven
    • Project Tauernbahn
Re: Tauernbahn [ÖBB] project
« Reactie #29 Gepost op: 21 maart 2021, 21:23:04 »

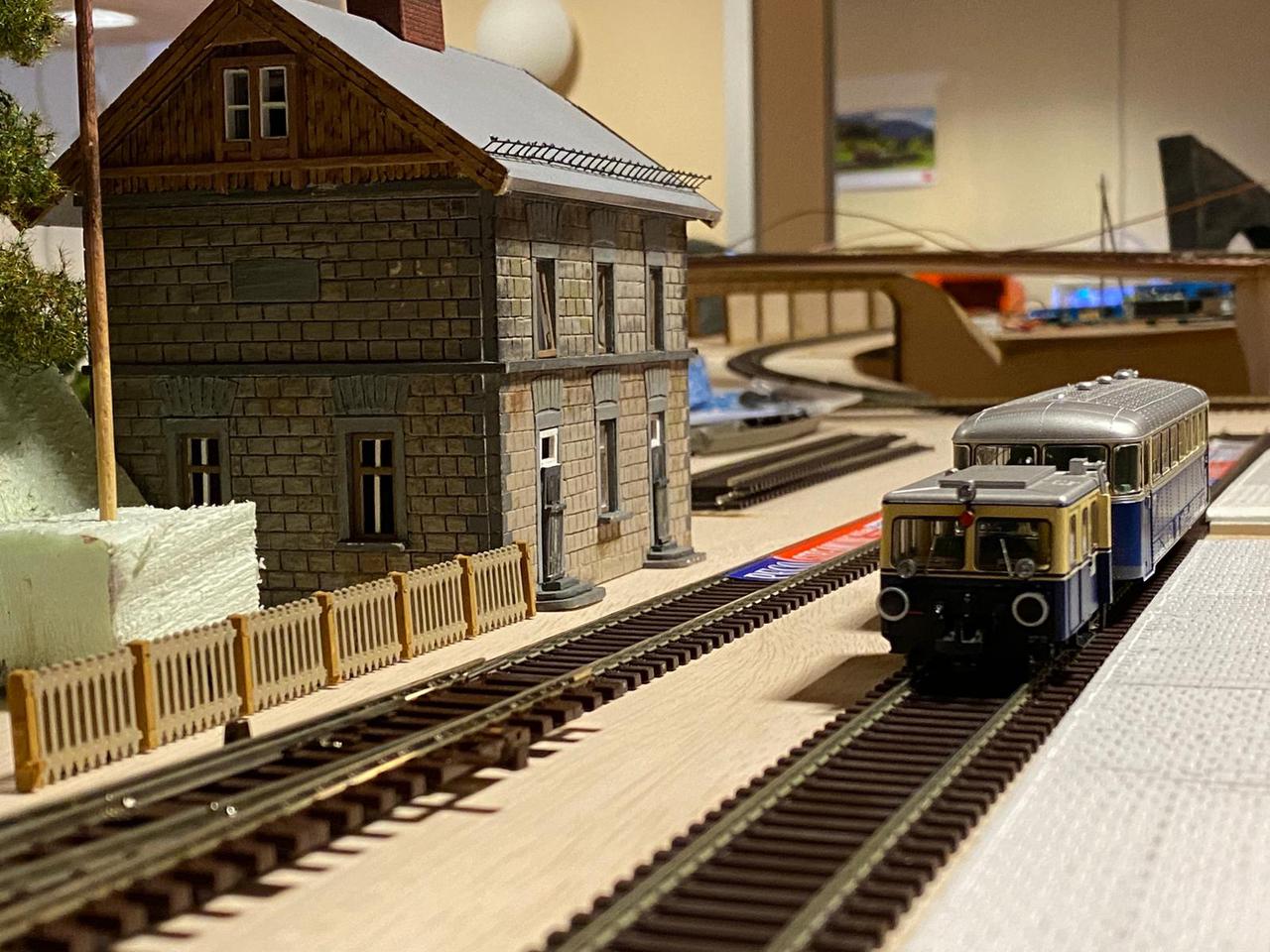

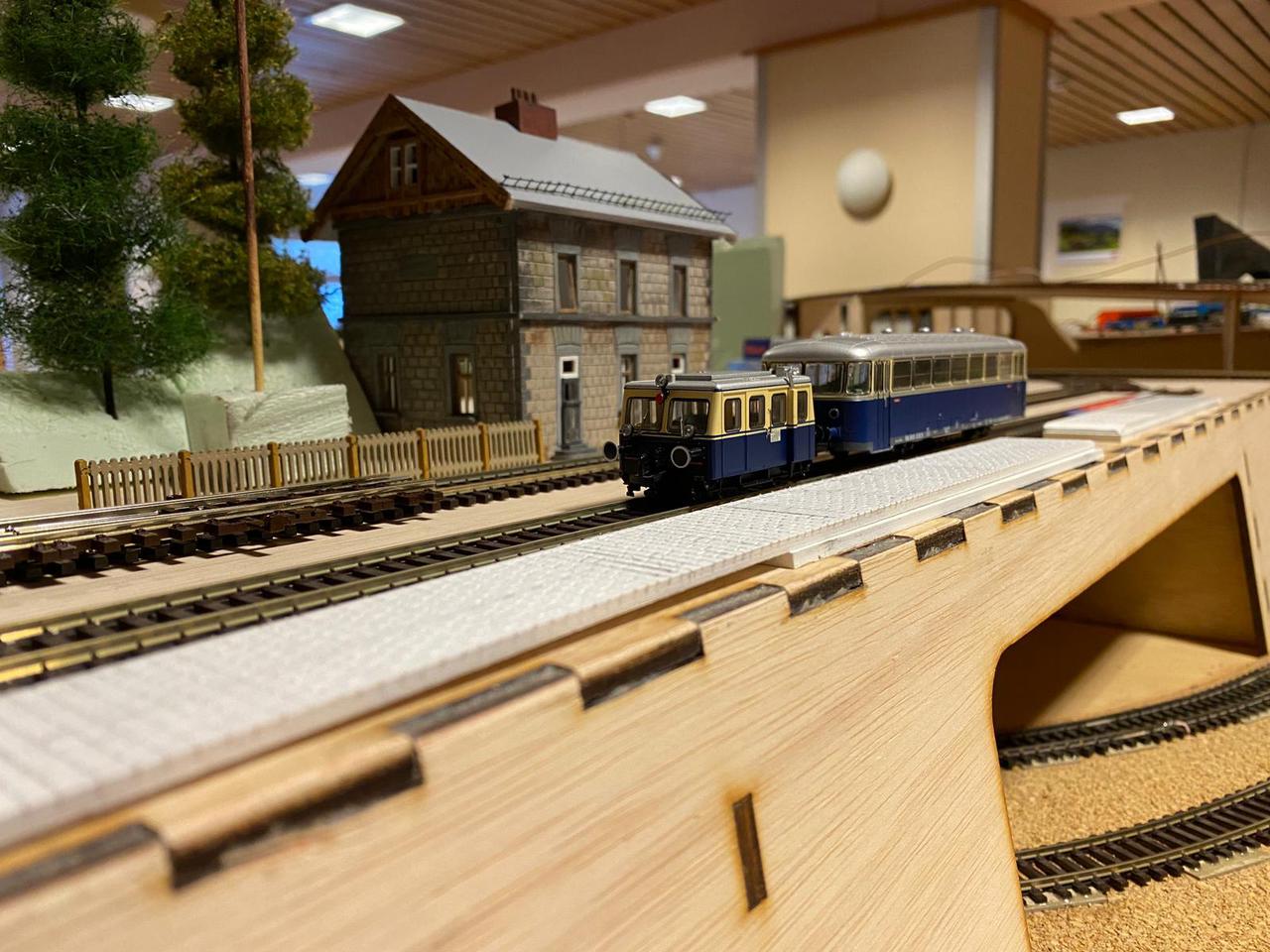

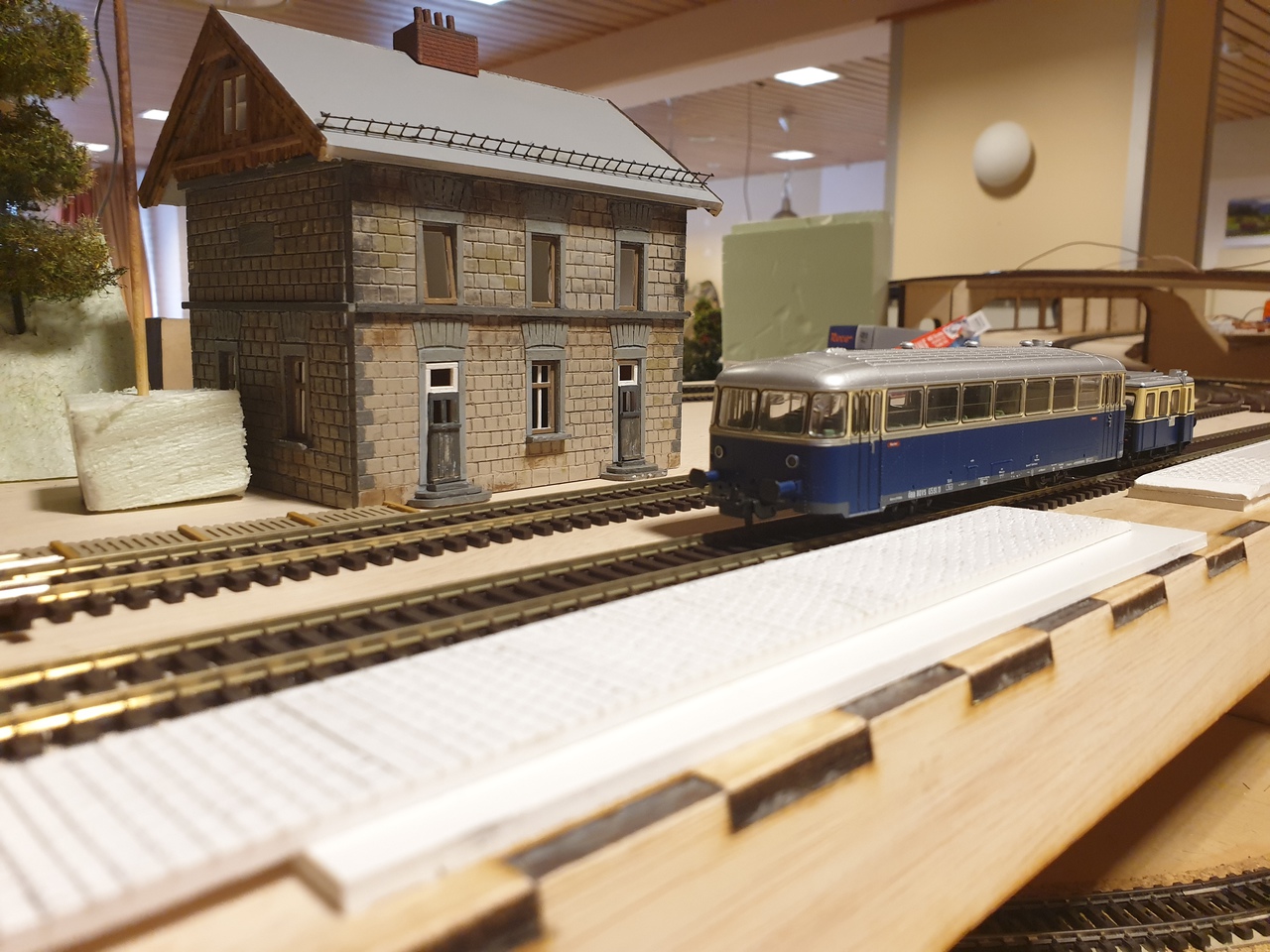

Er wordt verder gewerkt aan de perrons en indeling, het proberen en positionering van de details voor de modulebak met station "Dellach":






Groeten Eeg
