Topic: NS Dienstgebouw bouwen voor Hoekdam (gelezen 4770 keer)
Ronald1974
Gast
NS Dienstgebouw bouwen voor Hoekdam
«
Gepost op:
06 July 2020, 18:38:39 »
Voor mijn modelspoorbaan wil ik een dienstgebouw gaan bouwen.
Als inspiratie ga ik terug naar mijn jeugd, ik woonde met mijn ouders langs de verbindingsbaan Spoorbrug Delfshavense Schie naar emplacement Rotterdam RMO Rechter MaasOever.
Voor al de treinen voor Van Gend & Loos (geel banders) welke in een lange sleep langs kwamen.
Langs het emplacement langs de vierhavenstraat stond een dienst gebouw.
Deze ga ik na bouwen, alleen in lengte en breedte wordt deze een stuk korter.
Ben eerst begonnen met het zoeken en verzamelen van foto's.

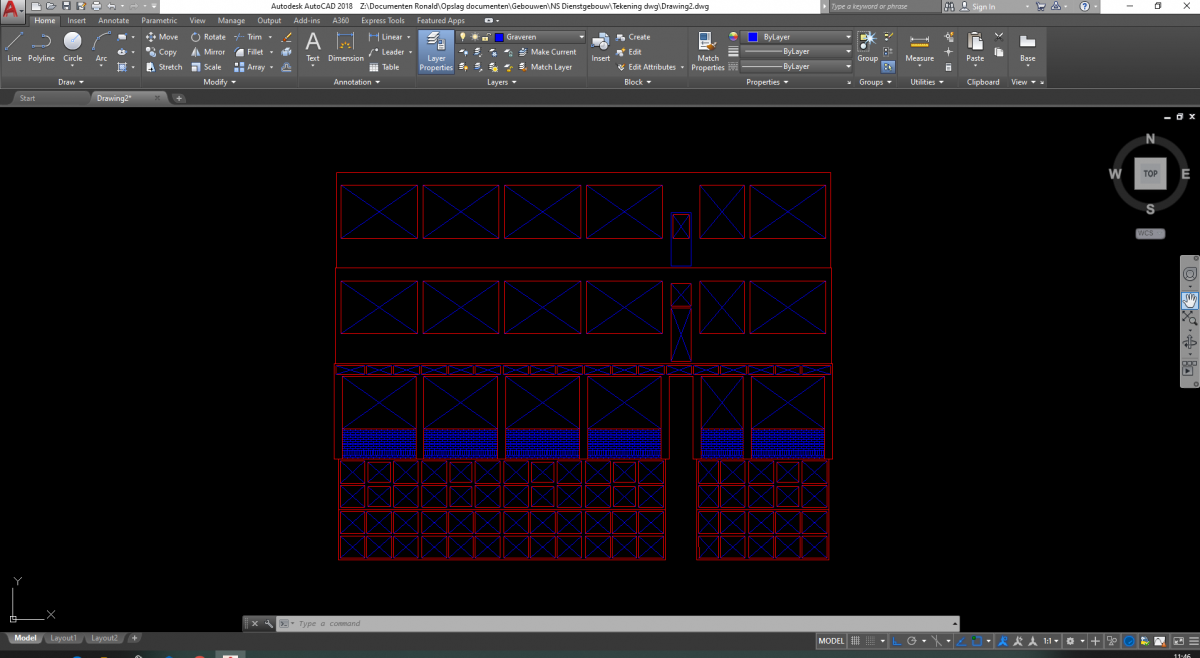

Ik heb de bakstenen geteld en zo de hoogte en breedte maten vertaald naar een 1:87 tekening.
Uit deze tekning ga ik de plot files samen stellen.
Als eerste ga ik de lagen spreiden.
Voeg alles samen tot 1 tekening met een laag voor snijden rood en een laag voor graveren blauw.
In totaal heb ik vijf plots gemaakt.
En kan ik beginnen met de bouw van het gebouw.
Hoef alleen maar met een scherp mesje door de gesneden groef te halen en snij de onderdelen makkelijk uit.
Snij de muur delen los de ga ik baksteen bruin spuiten.
Het ziet er dan zo uit.
Laag voor laag word het gebouw op gebouwd.
Hier onder zie je de horizontale betonrand.
Deze komt net boven de bakstenen en net onder de dakrand.
Hier tussen komen de ramen.
De bakstenen zijn als volgt gemaakt.
De plotter maakt groeven (graveren).
Ik spuit de bakstenen baksteen bruin.
Laat ze 24 uur drogen, dan met een stukje schuur papier korrel 600 of hoger schuur ik de opstaande randen weg (groeven) wat zichtbaar achter blijft is een bak steen met voeg.
Tot zo ver de bouw.
Binnenkort weer meer.
Mvg Ronald Hofmeester.
«
Laatst bewerkt op: 06 July 2020, 20:29:01 door Ronald1974
»
Gelogd
Ronald1974
Gast
Re: NS Dienstgebouw bouwen voor Hoekdam
«
Reactie #1 Gepost op:
07 July 2020, 13:48:59 »
Inmiddels zit de horizontale betonrand op zijn plek.
Hier tussen komt de ramen dat komt er dan zo uit te zien.
Tot de volgende update.
Mvg Ronald Hofmeester.
Gelogd
Joran
Offline
Berichten: 1541
NS tijdperk IV (1981)
Re: NS Dienstgebouw bouwen voor Hoekdam
«
Reactie #2 Gepost op:
07 July 2020, 14:28:47 »
Heel fraai Ronald. Welke dikte styreen is dit?
Gelogd
Ronald1974
Gast
Re: NS Dienstgebouw bouwen voor Hoekdam
«
Reactie #3 Gepost op:
07 July 2020, 14:32:22 »
Joran,
De dikte is 0,5 mm.
Groet Ronald.
Gelogd
Ronald1974
Gast
Re: NS Dienstgebouw bouwen voor Hoekdam
«
Reactie #4 Gepost op:
08 July 2020, 18:43:33 »
Het dienstgebouw bestaat uit stenen muur en betonkolommen.
Deze betonkolommen heb ik in model ook aangebracht, deze geven stevigheid aan het model.
In het vervaardigen van de ramen gaat een hoop tijd zitten.
Deze is op gebouwd uit twee lagen.
Hier onder een foto van het grote voorbeeld.
Ik maak geen 100% kopie van dit gebouw omdat deze anders veel te groot is.
Het gaat mijn om de kenmerken van het gebouw weer te geven.
Bron Foto copyright Victor M. Lansink -
http://www.railtrash.net/
Rotterdam Rechter Maasoever (RMO)
Tot de volgende update.
Mvg Ronald Hofmeester.
«
Laatst bewerkt op: 08 July 2020, 18:47:07 door Ronald1974
»
Gelogd
ArjanB
Offline
Berichten: 1624
Re: NS Dienstgebouw bouwen voor Hoekdam
«
Reactie #5 Gepost op:
08 July 2020, 20:09:25 »
Dat ziet er weer netjes uit.
Je bouwsels zien er altijd realistisch uit.
Arjan
Gelogd
NL baan in Canada
(
https://forum.beneluxspoor.net/index.php?topic=71130.msg3221692419#msg3221692419
)
Ronald1974
Gast
Re: NS Dienstgebouw bouwen voor Hoekdam
«
Reactie #6 Gepost op:
09 July 2020, 16:56:01 »
Al het glas zit er eindelijk in.
De volgende stap wordt het interieur, wanden, schoorsteen en dak.
Tot de volgende update.
Mvg Ronald Hofmeester.
Gelogd
Ronald1974
Gast
Re: NS Dienstgebouw bouwen voor Hoekdam
«
Reactie #7 Gepost op:
13 July 2020, 15:40:37 »
De laatste hand gelegd aan de bouw van het dienstgebouw.
Al eerste de wanden gemaakt en geplaatst deze zijn 1 mm dik.
Deze wanden zorgen er voor dat de vloer en het dak vlak blijven en de buiten muren recht overeind staan en niet kunnen buigen.
De vloer in beton kleur en de wanden bedekt met zwart papier.
Heb helaas vergeten om foto's te maken.
Dak plaat geplaatst en met schilders tape dak bedekking gemaakt.
Deze met verschillende tinten grijs geschilderd.
Dit is het eind resultaat.
Vragen of opmerkingen stel ze maar hier in het draadje.
Mvg Ronald Hofmeester.
Gelogd
Forever Rocofan
Offline
Berichten: 2483
Re: NS Dienstgebouw bouwen voor Hoekdam
«
Reactie #8 Gepost op:
13 July 2020, 16:20:12 »
Hoi Ronald,
Wat een super gaaf gebouw is het geworden. Als ik dit soort herkenbare scenery zie krijg ik steeds meer zin om mijn eigen baan te gaan bouwen.
Ik blijf jou volgen om te zien wat je de volgende keer uit de hoge hoed tovert.
Vriendelijke groet Ruud B.
Gelogd
Verzamelaar van NS treinen in rood, blauw, bruin, groen en geel. En ooit hiermee rijden over mijn zelfgebouwde station Blaak.
Dash 8
The light at the end of the tunnel is a freight train coming your way
Offline
Berichten: 154
Re: NS Dienstgebouw bouwen voor Hoekdam
«
Reactie #9 Gepost op:
14 July 2020, 08:46:15 »
Super!
Gelogd
Joran
Offline
Berichten: 1541
NS tijdperk IV (1981)
Re: NS Dienstgebouw bouwen voor Hoekdam
«
Reactie #10 Gepost op:
14 July 2020, 08:53:00 »
Citaat van: Ronald1974 op 13 July 2020, 15:40:37
Vragen of opmerkingen stel ze maar hier in het draadje.
Waar kunnen we de plotjes bestellen?
Gelogd
knutselaar
Offline
Berichten: 85
Re: NS Dienstgebouw bouwen voor Hoekdam
«
Reactie #11 Gepost op:
14 July 2020, 09:24:56 »
weer een mooi bouwwerk geworden! ik blijf het met interesse volgen.
Groeten,Richard.
Gelogd
Forever Rocofan
Offline
Berichten: 2483
Re: NS Dienstgebouw bouwen voor Hoekdam
«
Reactie #12 Gepost op:
14 July 2020, 09:54:49 »
Hoi Ronald,
Ik kwam met zoeken een foto tegen van het interieur van het dienstgebouw. Deze heb ik hier in het draadje nog niet gezien. Misschien ook leuk voor anderen die het gebouw willen gaan bouwen.
Bron: het Utrechts archief
Gemaakt door: W.P.F.M van Schaik
Met vriendelijke groet Ruud B.
Gelogd
Verzamelaar van NS treinen in rood, blauw, bruin, groen en geel. En ooit hiermee rijden over mijn zelfgebouwde station Blaak.
Bart Zegers
Offline
Berichten: 858
Re: NS Dienstgebouw bouwen voor Hoekdam
«
Reactie #13 Gepost op:
14 July 2020, 09:59:34 »
Erg mooi geworden weer Ronald, ga zo door
.
Gelogd
Met vriendelijke groet, Bart
Van NS 600 naar Strukton 300609
Een Roco NS
Spoor010
Offline
Berichten: 673
Re: NS Dienstgebouw bouwen voor Hoekdam
«
Reactie #14 Gepost op:
14 July 2020, 11:11:14 »
Hoi Ronald,
Weer een mooie vastgoed aanwinst voor Hoekdam !
Ze boffen maar in Hoekdam met zo'n goede aannemer die gebouw na gebouw oplevert !
Groet,
Frank.
Gelogd
Met een vriendelijke groet uit Capelle aan den IJssel, Frank.
