Auteur Topic: NS Stoomverwarmingswagen  (gelezen 19587 keer)

caspervt

  • Offline Offline
  • Berichten: 28
    • IN2N
Re: NS Stoomverwarmingswagen
« Reactie #225 Gepost op: 14 augustus 2020, 17:52:36 »
Ha allen,

Leuk om te volgen dit soort bouwprojecten. Kleine waarschuwing van mijn kant wat betreft de draaistellen. Ik heb dit voor spoor N ook geprobeerd met mijn Photon printer en idem resin. Dat werkte perfect, ik kreeg de assen er net in en het reed als een zonnetje. Een paar weken later pakte ik het geheel weer op en wat bleek? De resin hardt nog verder uit en wordt na verloop van tijd harder en brosser. En dat ondanks dat ik het geheel wel al had uitgehardt onder UV licht na het printen. Ik kreeg de assen er nog wel uit, maar laten we zeggen slechts eenmalig. Het draaistel brak in mijn geval. Ook in herhaling bleek dit probleem te blijven bestaan. Dus kleine tip van mijn kant: leg het een paar weken weg en kijk of het dan nog steeds functioneert. Misschien red je het binnen de marges van H0 wel.

Succes!! Gr, Casper
« Laatst bewerkt op: 14 augustus 2020, 17:54:31 door caspervt »

AndrevdG

  • Offline Offline
  • Berichten: 1304
    • Baan in Los Angeles
Re: NS Stoomverwarmingswagen
« Reactie #226 Gepost op: 14 augustus 2020, 18:12:06 »
@Casper, ik herken wat je zegt, het materiaal wordt brosser na verloop van tijd, maar zie daar ook per resin nogal wat verschillen in. En net dat kleine beetje meer ruimte, denk aan 0.25mm, is vaak net genoeg om het er net wel/niet in/uit te krijgen. Althans dat is tot nu toe mijn ervaring.

@Ronald, yep, daarom maar eens wat aan het uitproberen. Ik lees ook dat het een goed tip is om een soort van 'dwars-muurtje' aan te brengen in grotere ruimtes om de wanden op afstand te houden. Die structuren die je plaatst kunnen veel op hun plek houden, maar bij de eerste bekisting zaten ze al gewoon los toen ze uit de printer kwamen, de spanning door het krimpen/warmte werking van de resin brachten veel krachten met zich mee.

MOVisser

  • Offline Offline
  • Berichten: 2548
    • Modelbouw in't algemeen.
Re: NS Stoomverwarmingswagen
« Reactie #227 Gepost op: 14 augustus 2020, 22:09:54 »
Nee ik denk niet dat ze los gekomen zijn.

Als je denkt dat er een muurtje vast zit aan een ander muurtje, moet je toch controleren of er niet een vlak (vlakken) aanwezig is op het gemeenschappelijk vlak.
De printer maakt ze dan los. Raar, maar waar.

Ronald Visser
Je kunt me vinden op diverse treinenbeurzen.
Houten 10 oktober sta ik er weer :)

AndrevdG

  • Offline Offline
  • Berichten: 1304
    • Baan in Los Angeles
Re: NS Stoomverwarmingswagen
« Reactie #228 Gepost op: 15 augustus 2020, 01:41:52 »
Citaat
Nee ik denk niet dat ze los gekomen zijn.

Eh, was je erbij?  ;D

Het was zo krom getrokken tijdens het printen dat aan 1 kant alle structures los zaten.

MOVisser

  • Offline Offline
  • Berichten: 2548
    • Modelbouw in't algemeen.
Re: NS Stoomverwarmingswagen
« Reactie #229 Gepost op: 15 augustus 2020, 08:55:56 »
Hm, hm, nee ik was er niet bij.
OK

Raar dat tijdens het printen zo heet geworden is....

Ronald Visser
Je kunt me vinden op diverse treinenbeurzen.
Houten 10 oktober sta ik er weer :)

AndrevdG

  • Offline Offline
  • Berichten: 1304
    • Baan in Los Angeles
Re: NS Stoomverwarmingswagen
« Reactie #230 Gepost op: 15 augustus 2020, 09:13:32 »
Citaat
Raar dat tijdens het printen zo heet geworden is....

Er zit zelfs een ventilator in de printer. Althans, ik hoor hem regelmatig.

Verder zijn er hele theorieen op het internet over hoe dit te 'koelen' etc.
Als ik het nog eens tegenkom zal ik het delen.

Verder verschilt het dus wel per resin.

Lino

  • Nieuwe gebruiker
  • Offline Offline
  • Berichten: 4
Re: NS Stoomverwarmingswagen
« Reactie #231 Gepost op: 30 augustus 2020, 00:17:13 »
Mijn eerste enty hier op Beneluxspoor bij dit draadje, omdat ik door Hans van de Burght te volgen op Facebook in de modelspoor en 3D printgroepen, tijdje geleden mijn eigen versie van de Warme Stoof, ben gaan tekenen met Tinkercad, oke niet zo'n geavanceerd programma als Onshape, maar ben er ondertussen al aardig handig mee.
Is ook uiteraard niet mijn eerste ontwerp, die deel ik meestal in de FB groepen, maar voor deze wilde ik wel mijn versie laten zien.

Grtz Lino Lampers, Hellevoetsluis


AndrevdG

  • Offline Offline
  • Berichten: 1304
    • Baan in Los Angeles
Re: NS Stoomverwarmingswagen
« Reactie #232 Gepost op: 30 augustus 2020, 08:33:19 »
Dat ziet er gaaf uit Lino.  (y)

Al geprobeerd om het te printen?
Of gaat het meer om het tekenen (even nieuwsgierig)

Lino

  • Nieuwe gebruiker
  • Offline Offline
  • Berichten: 4
Re: NS Stoomverwarmingswagen
« Reactie #233 Gepost op: 30 augustus 2020, 13:23:47 »
Hey Andre, het is bij mij zo, tekening klaar 1e print en soms wel meerdere als de tekening evolueert, zo is bijgevoegde foto, een reeds samengebouwd model, zonder bestickering, want daar kon ik nog niet aankomen en ja deels vind ik de RAL 6020 eigenlijk te veel naar Navygreen overhangen, mijn idee is dat het donkerder zou moeten zijn.
Dit is dus de eerste tekening, waarbij ik ook de handvaten mee had getekend, doch die worden door het stapelen van plastic laagjes met een fdm Ender 3 nooit echt mooi (vreemd genoeg, soms lukt het wel).
Alles aan de wagen is van mijn hand incl de draaistellen, oke op de asjes na dan, bij deze latere ga ik losse handvaten aanbrengen, zoals ik voorheen al bij mijn styreen modellen deed, maar alles is evolutie, in de 10 maanden dat ik nu met tekenen en printen bezig ben, heb ik al aardige stappen weten te doen, met dit eigenlijk voor kinderen bedoelde programma, maar deze snap ik tenminste! object georiënteerd vs vector georiënteerd!



Grtz Lino Lampers, Hellevoetsluis

Lino

  • Nieuwe gebruiker
  • Offline Offline
  • Berichten: 4
Re: NS Stoomverwarmingswagen
« Reactie #234 Gepost op: 30 augustus 2020, 13:39:28 »

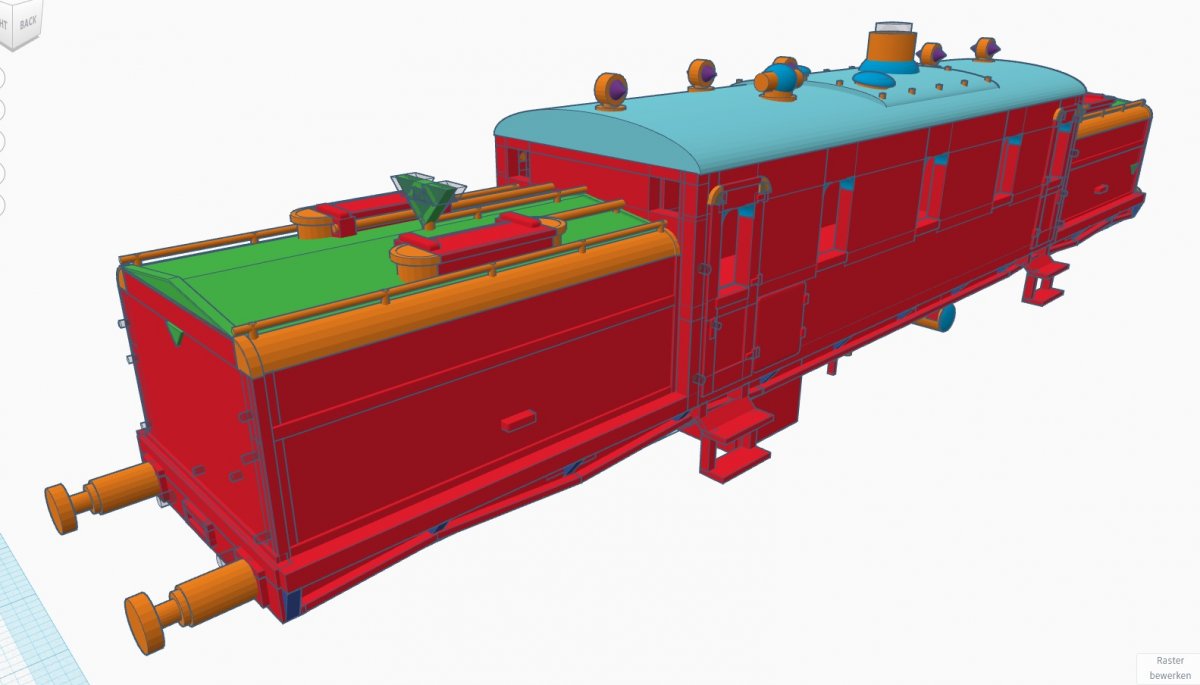

Even ter verduidelijking, zo ziet het project er in Tinkercad uit!
De hele wagenbak samengevoegd voor presentatie en controle doeleinden en de layout van de printbare delen.
Je hebt met een filament georiënteerde FDM printer platte vlakken nodig en ik kies daarvoor, de bovenkant van het onderstel, de onderkant van de bak en de dak delen.
Alles wat je ziet is samengevat uit gecombineerde vormen, al dan niet in elkaar overlopend of overlappend.
Gewoon een beetje frobelen met de muis en iedereen kan een redelijk resultaat behalen





Grtz Lino Lampers, Hellevoetsluis.

Je kan alles bereiken, als je je er maar voor inzet!

MOVisser

  • Offline Offline
  • Berichten: 2548
    • Modelbouw in't algemeen.
Re: NS Stoomverwarmingswagen
« Reactie #235 Gepost op: 30 augustus 2020, 17:47:38 »
 (y) (y) (y) (y)
Je kunt me vinden op diverse treinenbeurzen.
Houten 10 oktober sta ik er weer :)

Rob E.

  • Offline Offline
  • Berichten: 2947
  • Modelspoor is emotie...
Re: NS Stoomverwarmingswagen
« Reactie #236 Gepost op: 30 september 2020, 10:41:28 »
Inmiddels zijn we een maand verder en zit de 'R' in de maand. Ik was erg benieuwd naar de resultaten, zijn er al modellen die de 'proefstatus' voorbij zijn?

Rob
Gewoon een keer beginnen....

Hans van de Burgt

  • BMB & EMV
  • Offline Offline
  • Berichten: 4649
    • Medway Valley Line
Re: NS Stoomverwarmingswagen
« Reactie #237 Gepost op: 30 september 2020, 13:05:54 »
@Rob,

Je hebt gelijk, de R is in de maand. We moeten eea maar weer eens oppakken.
De hobby heeft eerlijk gezegd een tijdje stil gelegen.

Gr, Hans
