Topic: OC 32, 3-lichtsein (CH) van Schneider aansluiten? (gelezen 1462 keer)
W.Broere
Offline
Berichten: 143
OC 32, 3-lichtsein (CH) van Schneider aansluiten?
«
Gepost op:
24 May 2020, 21:29:22 »
Wie kan mij helpen of vertellen,hoe ik een 3Lichts CH sein aan moet sluiten op de OC32.
Of hoeveel aansluitingen ik op de OC32 moet gebruiken.
Groet Wim
«
Laatst bewerkt op: 24 May 2020, 21:36:12 door Bert van Gelder
»
Gelogd
Ben
Offline
Berichten: 6677
Re: OC 32, 3-lichtsein (CH) van Schneider aansluiten?
«
Reactie #1 Gepost op:
25 May 2020, 09:03:49 »
Wim,

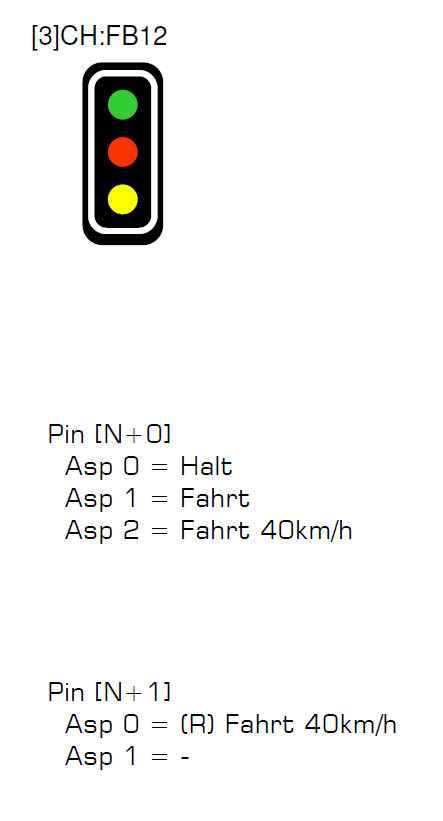

Dit is het 3-licht sein in OC32 config en kent 2 pinnen voor onderstaande standen.
Bron is CH definities:
http://www.vpeb.nl/index.php/ondersteuning/toolkit-oc32/
Gr, Ben.
Gelogd
W.Broere
Offline
Berichten: 143
Re: OC 32, 3-lichtsein (CH) van Schneider aansluiten?
«
Reactie #2 Gepost op:
25 May 2020, 11:34:18 »
Hallo Ben.
Bedank voor je bericht.
Dus als ik het goed begrijp moet ik 2pinnen benutten op de OC32.
Maar er zitten 3draden aan het sein +voedingsdraad.
Ik denk dat ik het verkeerd begrijp.
Groet Wim
Gelogd
Ben
Offline
Berichten: 6677
Re: OC 32, 3-lichtsein (CH) van Schneider aansluiten?
«
Reactie #3 Gepost op:
25 May 2020, 15:44:09 »
Oei, dan moet er even iemand aan te pas komen die verstand heeft van dat seinstelsel. Ik citeerde de 4 aspects.
Iemand?
Gelogd
Remunj
Offline
Berichten: 8105
Re: OC 32, 3-lichtsein (CH) van Schneider aansluiten?
«
Reactie #4 Gepost op:
25 May 2020, 20:00:32 »
Het antwoord staat ook in het door Ben aangehaalde document.
En met het plaatje erbij:
Rood sluit je dan aan op pin 1, groen op pin 2 en geel op pin 3, en uiteraard de voeding op de voeding.
De pinnummering kan bij jou anders zijn afhankelijk van wat je nog meer aan je OC32 hebt hangen.
De aspects zijn voor het aansluiten niet van belang. Dat is belangrijk voor je besturingsprogramma.
Gelogd
Gr.
Eric
W.Broere
Offline
Berichten: 143
Re: OC 32, 3-lichtsein (CH) van Schneider aansluiten?
«
Reactie #5 Gepost op:
25 May 2020, 21:17:13 »
Hoi Eric.
Ik denk dat ik er nu wel uit kom,hartelijkedank.
hier ga ik mee aan de slag.
En ja ik heb al 8 wissels aan de OC32 hangen.
Gelogd
Remunj
Offline
Berichten: 8105
Re: OC 32, 3-lichtsein (CH) van Schneider aansluiten?
«
Reactie #6 Gepost op:
25 May 2020, 21:19:44 »
Dan weet je zelf wat het eerst vrij pinnummer is en sluit je het vanaf daar aan en programmeer je de OC32 overeenkomstig.
Zal het prima in orde komen.
Gelogd
Gr.
Eric
Ben
Offline
Berichten: 6677
Re: OC 32, 3-lichtsein (CH) van Schneider aansluiten?
«
Reactie #7 Gepost op:
26 May 2020, 09:02:38 »
Ah, ik heb je vraag verkeerd geïnterpreteerd. Ja: 3 leds betekent 3 pinnen, uiteraard zou ik bijna zeggen. Opgelost.
Wel even meten hoe het sein in elkaar gestoken is: gemeenschappelijke plus of min. Dat bepaalt of je met een sinkdriver kan werken of met een 5V uitgang. En check dan ook de geschikte voorschakelweerstand. Dat staat allemaal in de OC32 handleiding.
Gr, Ben.
Gelogd
W.Broere
Offline
Berichten: 143
Re: OC 32, 3-lichtsein (CH) van Schneider aansluiten?
«
Reactie #8 Gepost op:
26 May 2020, 13:16:29 »
Hoi Ben.
Be dankt voor de tip (weerstandbankjes) ik ga dat controleren!
Gr. Wim
