Auteur Topic: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag  (gelezen 57076 keer)

moonlicht

  • Offline Offline
  • Berichten: 571
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #195 Gepost op: 24 May 2020, 18:09:36 »
http://www.profiform.com/en/products/
zoiets zoeken, 2e hands?
mooi spul, en je kan er veel meer mee met de extra opties

Cor

Tulpendaal

  • Offline Offline
  • Berichten: 3580
  • Westlandbaan-Delft
    • DELFT
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #196 Gepost op: 31 May 2020, 08:36:10 »
Cor tegenover profiform is die van hbm een Schnäpchen. ;D

Tulpendaal

  • Offline Offline
  • Berichten: 3580
  • Westlandbaan-Delft
    • DELFT
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #197 Gepost op: 31 May 2020, 10:51:47 »
Zo weer eens verder met de bouw, want daar gaat dit draadtje uiteindelijk eigenlijk over.

Al een tijdje met een idee gelopen de handels nieuw te maken. Ze zijn te dun en missinge struktuur.
Nu had ik ergens een plaatje gezien van iemand de handels van ronddraad maakt. Dat dus maar eens geprobeerd.
Hier het eerste resultaat, links de nieuwe handel -prototype- en rechts de oude etsdeel.
Het draad wordt aan de bovenkant van den handel rond gehouden, de ondere helft wordt eerst met een hamer geplet, en dan verder aan twee kanten vlak geschuurd, gaatjes erin en onder rond vijlen.

Hier het resultaat:


Nu nog kijken hoe ik dit in serie kan maken.

Ben me niet zeker of hij een spoor te groot is of de ets een spoor te klein ???

gr Joke

Tulpendaal

  • Offline Offline
  • Berichten: 3580
  • Westlandbaan-Delft
    • DELFT
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #198 Gepost op: 01 June 2020, 12:06:40 »
Goedenmorgen

zo weer een dag verder en alle 4 handels zijn klaar, heb er 4 nieuw gemaakt en de beste genomen.




nu verder met de rest.

gr Joke

Tulpendaal

  • Offline Offline
  • Berichten: 3580
  • Westlandbaan-Delft
    • DELFT
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #199 Gepost op: 04 June 2020, 21:15:40 »
Vandaag de verenpakketjes eindelijk klaar gemaakt.
Om het passent te krijgen, de plaatjes op een M1.2 schroef geregen, waarbij de kop van de schroef vierkant gevijldt is om in de houder te passen. Daarna de open kant dichtgesoldeerd. Het uitstekende stuk van de schroef aan de bovenkant ook vastgesoldeerd en daarna gekort. Door de kop van de schroef blijven de veren bijelkaar aan de bovenkant.

Bij de 1:1 oersik kan men op fotos ook pas-stukken erkennen onder het verenpakket in de houder dus blijft het in de buurt van het orgineel.



Morgen de bovenkant nog vijlen en dan worden ze op de Oersik gezet.

Wat me opvalt bij de fabrieksfoto van de 147 is dat er een afstand zit tussen de verenpakket uiteinde en de houders erboven. Terwijl bij de meeste deze tegenelkaar gezet worden. Wat is de grond voor dit verschil? Gebeurt dat tijdens het gebruik of is dat een "fout" bij de fabrieksfoto?

Gr Joke

Tulpendaal

  • Offline Offline
  • Berichten: 3580
  • Westlandbaan-Delft
    • DELFT
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #200 Gepost op: 14 June 2020, 17:56:26 »
Goedenavond,

Na nog een kleine renovatie in de kelder in de vorm van een neutrale vinylboden, zodat ik geen splintters meer in de handen krijg van het zoeken naar kleindeeltjes, die op een gelige bouwplaten bodem slecht vindbaar zijn. En nog wat schuiven met de tafels, kan ik weer verder.

Op het moment is het eindeloos gaatjes boren en puzzelen met kleinst deeltjes:

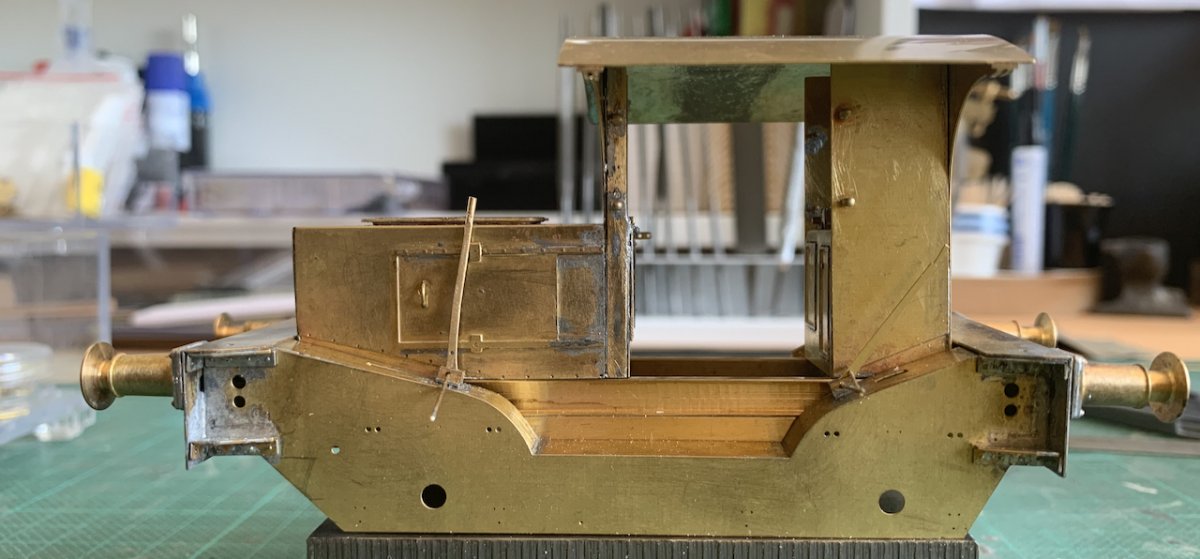

Zover ben ik nu gekomen:



De verenpakket liggen er ook nog los op. Waarschijnlijk wacht ik met deze tot ik besloten heb of ik de messing bouw of een messing deel koop bij shapeways.

Beide treepanken krijgen nog gaten in de beschermplanken voor de nieten.

Gr Joke

1795

  • Offline Offline
  • Berichten: 1535
    • Raamsdonk spoor 0
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #201 Gepost op: 16 June 2020, 12:12:40 »
Pas op, je hoef niet overall gaatjes in te boren, als er maar aan 1 kant van de ets een gaatje zit, kun je hem ook doordrukken met een klinknagelpers, of met een scherp puntje..

Verder goed nieuws, shapeways zou weer messing onderdelen printen, mijn bestelling van april zou onderweg zijn (y) (y) (y)
Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

Duizendpoot

  • team Mitropa
  • Offline Offline
  • Berichten: 1189
    • wp.duizendpoot.de
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #202 Gepost op: 16 June 2020, 14:24:51 »
De verenpakket liggen er ook nog los op. Waarschijnlijk wacht ik met deze tot ik besloten heb of ik de messing bouw of een messing deel koop bij shapeways.

Zo ver was ik ook gekomen Joke en wat denk je... toch gewoon besteld bij Shapeways.
Met vriendelijke groet, Hans.

https://wp.duizendpoot.de

1795

  • Offline Offline
  • Berichten: 1535
    • Raamsdonk spoor 0
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #203 Gepost op: 17 June 2020, 22:20:54 »
de bestelling van shapeways is binnen (inclusief aspotten zonder de veren....)
Heeft even geduurd (3 maanden)
Onze tekening is goed gekeurd. Komt er niet zo strak uit, als de tekening is, helaas is deze keer shapeways wat ruw met bewerken geweest...Zou mooi zijn, als je ook kunt kiezen voor onbewerkt. (dus met resten gips ertussen) Maar ja, dat kan (nog) niet.
Maar goed , het is zeker bruikbaar..









Zodra het kan, zet ik het beschikbaar bij shapeways.
Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

Tulpendaal

  • Offline Offline
  • Berichten: 3580
  • Westlandbaan-Delft
    • DELFT
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #204 Gepost op: 24 June 2020, 20:06:32 »
De grenzen zijn weer open en de bestellingen stromen binnen. Onder anderen een pakketje messing, incl het frame voor de oersik. Die maar even gelijk gebouwd en ingepast, twee stukjes staaf om de gaten afstand te controleren:


Vervolgens de wielen op tafel, wat blijkt de as is te dik en past niet door de gaten :-[ (y)

Ergens heb ik langzaam het gevoel dat de lok niet af wil >:(

Geen idee hoe ik dat weer het beste oplos ??? ???

Huib

  • Offline Offline
  • Berichten: 1495
    • Avontuur in Miniatuur
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #205 Gepost op: 24 June 2020, 21:10:09 »
Gaten iets groter vijlen met een ronde vijl. Zo gepiept.

Grtz! Huib
Buitenlust in 1:43,5 | BMD16N, BMD16N-SD | website: www.avontuurinminiatuur.com | vlog: www.prutsvlog.nl |
updates: https://www.instagram.com/huibmaaskant/

Pauldg

  • Online Online
  • Berichten: 7468
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #206 Gepost op: 24 June 2020, 21:15:40 »
Heb je Slaters wielen voor 1/8" assen Joke? Dat is, omgerekend, 3.175 mm. Een as van 3,2mm is dan inderdaad nét te dik. Het scheelt bijna niets, maar ik zou toch proberen echte 1/8"assen te pakken te krijgen. Je zal de Wielen met de vijl maar precies excentrisch vijlen...
Don't be part of the problem. Be the entire problem!

FritsT

  • Offline Offline
  • Berichten: 11210
    • nulpunt
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #207 Gepost op: 24 June 2020, 21:19:36 »
Gaten iets groter vijlen met een ronde vijl. Zo gepiept.

Grtz! Huib


vijlen...AU en nog eens AU. Daar zijn ruimertjes voor. Blijft het gat rond.

Tulpendaal

  • Offline Offline
  • Berichten: 3580
  • Westlandbaan-Delft
    • DELFT
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #208 Gepost op: 24 June 2020, 22:01:50 »
Eigenlijk heb ik de slaters wielen met bijpassende as gekocht, als een setje.

Vijlen van het gat was me al te link, even afdraaien zie ik niet, morgen nog maar eens de meten en het gat.

Tja een ruimertje in die grote, komt op de lijst te kopen delen ::)

Nou ja ooit komt ie af :D

Bedankt voor de reactie, ga een ruimertje organiseren en een motor met gearbox zoeken.
Zo moeilijk kan dat miet zijn :angel:

gr Joke

Tulpendaal

  • Offline Offline
  • Berichten: 3580
  • Westlandbaan-Delft
    • DELFT
Re: Oersik etsplaat spoor 0 van Erwin, beginnersbouwverslag
« Reactie #209 Gepost op: 26 June 2020, 12:04:27 »
Zo nu ik het onderframe erbij heb, en de tekening van Huib, krijg ik ook zin om het geheel rijdend te maken.
Nu wil ik niet zelf een gearset maken, daar ik nog niet ZO precies bouw.

Nu ben ik op het net bij de Engelse aan het kijken wat er zoal is en hoe je besluit wat te nemen.
Daarbij kwam ik op High level kits, een website met loks die ik ook spannend vind en tevens een goede beschrijving van gearsets geschikt voor Mashima motors. met 1.5 and 2 mm axen.

Als ik de beschrijving van Huib bekijkt zie ik daar 2 gearsets, een grote naar boven tussen midde ax en motor, en kleinere op ieder wiel een. wat is daar het idee achter.

als ik die van Slaters zou nemen voor de wielen, van 3.2mm wielas naar 2mm midden as, kan ik dan elke gearset erboven zetten. (uit gaand van de voorhandene van High level kits http://www.highlevelkits.co.uk/gearboxplanningpage.html ervan uit gaande dat ze passen. En het lijkt erop dat veel kunnen passen.

En als ik kan kiezen tussen 30, 40, 54 or 108:1 overzetting welke is dan het meeste geschikt?
Gelijke vraag bij de motors, loopt deze lok al met een kleine motor of is een grotere nodig?

Sorry voor deze vragen, dit is de eerste keer dat ik me intensiever met gears en motors uit een ander zet.

gr Joke
