Auteur Topic: Tips voor ringleiding en servo's boven tafel schaduwstation  (gelezen 2392 keer)

hgr

  • Offline Offline
  • Berichten: 282
Tips voor ringleiding en servo's boven tafel schaduwstation
« Gepost op: 20 September 2019, 10:33:04 »
Ik wil eigenlijk, indien mogelijk, op de tafel van het schaduwstation alle bekabeling servo's etc boven tafel.
Dan kan ik erbij zitten als ik er aan werk, anders moet ik onder de tafel gaan liggen.
Ik heb een open tafel, zeg maar een 8 vorm

Dat de draden van de ringleiding naar de rails onder de tafel door moeten is niet erg, als ik maar met solderen etc boven tafel kan werken.

Overigens heb ik met een paar servo's ook nog wel een uitdaging, bevestiging onder tafel zou wb ruimte slimmer zijn
De rails lopen daar dicht maar veilig genoeg langs de muur, echter is de ruimte voor een servo (SG90) dan krap
De wisselbediening van Profirails zit dan aan de muurkant
Als iemand daar nog tips voor heeft, graag
Heb al gedacht om ze te verzinken, zodat het asje en het armpje alleen boven de tafel uitsteken.
Groeten

Herbert
---------------------------------------
2-rail, Yamorc YD7001 (omgebouwde DR5000) centrale, DCC-next, ARLOCO en 1 DR40888LN-CS. PECO code 100 rails

Klaas Zondervan

  • Offline Offline
  • Berichten: 26601
    • Pagina van klaas
Re: Tips voor ringleiding en servo's boven tafel schaduwstation
« Reactie #1 Gepost op: 20 September 2019, 10:39:24 »
Een servo hoeft niet per se vlak bij het wissel te zitten. Je kan hem ook een stukje verderop monteren en dan een verbindingsstangetje er tussen.
Misschien kun je een paar foto's laten zien van de situatie, dat kan helpen om ideeën te vormen.
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

hgr

  • Offline Offline
  • Berichten: 282
Re: Tips voor ringleiding en servo's boven tafel schaduwstation
« Reactie #2 Gepost op: 20 September 2019, 11:13:38 »
Ik moet zo naar mijn werk, ff cursus "dienstrooster maken" geven, ik ga kijken of dat vanavond gaat lukken.
Heb net het profiel gezaagd, dan leg ik er voor de foto wel ff een paar rails op

Dat met een staafje heb ik over gedacht, wat is dan de maximale lengte van het staafje bij H0?
Ruimte voor de servo is bij de volgende bocht
Groeten

Herbert
---------------------------------------
2-rail, Yamorc YD7001 (omgebouwde DR5000) centrale, DCC-next, ARLOCO en 1 DR40888LN-CS. PECO code 100 rails

Klaas Zondervan

  • Offline Offline
  • Berichten: 26601
    • Pagina van klaas
Re: Tips voor ringleiding en servo's boven tafel schaduwstation
« Reactie #3 Gepost op: 20 September 2019, 11:23:12 »
Er is geen maximale lengte voor zo'n staafje, als het maar vrij kan bewegen.

Kijk anders een hier om ideeën op te doen. Bericht #262 en #263 en de filmpjes waarnaar wordt gelinkt.
« Laatst bewerkt op: 20 September 2019, 11:27:52 door Klaas Zondervan »
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

hgr

  • Offline Offline
  • Berichten: 282
Re: Tips voor ringleiding en servo's boven tafel schaduwstation
« Reactie #4 Gepost op: 20 September 2019, 19:51:49 »
Een foto maken lukte niet, geen duidelijk beeld.

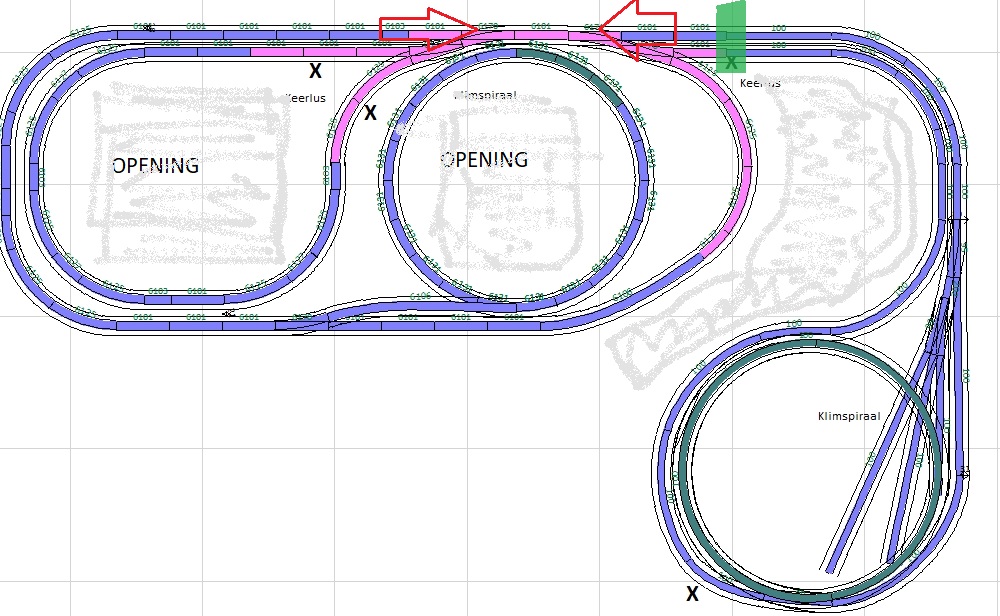

Ik heb een afbeelding uit Wintrack toegevoegd, dit is niveau -1
De rand van de bedding van de profirail loopt iets meer dan 2cm van de muur, bovenste deel van de plaat.
De wissels waar het om gaat staan aangegeven met een rode pijl

Ik heb in de tafel de gaten met grijze "paintbrush" gemarkeerd
De grijze  "paintbrush" rechts, in de holte van de "L" is een doorloop omdat er een raam zit in de rechter bovenhoek aan de korte kant
De groene streep markeert de overgang van Profirails naar PECO Streamline 100

« Laatst bewerkt op: 20 September 2019, 20:02:11 door hgr. Reden: typo »
Groeten

Herbert
---------------------------------------
2-rail, Yamorc YD7001 (omgebouwde DR5000) centrale, DCC-next, ARLOCO en 1 DR40888LN-CS. PECO code 100 rails

Klaas Zondervan

  • Offline Offline
  • Berichten: 26601
    • Pagina van klaas
Re: Tips voor ringleiding en servo's boven tafel schaduwstation
« Reactie #5 Gepost op: 23 September 2019, 09:57:16 »
Herbert, bedankt voor het wachten. Ik was een weekendje weg en off-line.

Als je er kans voor ziet lijkt me het handigste om de servo's onder de tafel te monteren. En zoals je zegt, alleen met het stangetje door de tafel.
Een mogelijkheid bovengronds is in de uiterste hoeken van de tafel, dus op jouw tekening linksboven en rechtsboven en dan met een trek/duwstang tussen de muur en het spoor.
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

hgr

  • Offline Offline
  • Berichten: 282
Re: Tips voor ringleiding en servo's boven tafel schaduwstation
« Reactie #6 Gepost op: 23 September 2019, 11:32:28 »
Ik denk dat ik op een teststrookje de "verzinkte" versie gaat testen.

Terugvallen op de "onder de tafel-methode" kan altijd nog

Bedankt voor het meedenken



Groeten

Herbert
---------------------------------------
2-rail, Yamorc YD7001 (omgebouwde DR5000) centrale, DCC-next, ARLOCO en 1 DR40888LN-CS. PECO code 100 rails
