Auteur Topic: SLT in H0 voor Kleindrecht  (gelezen 22040 keer)

AdLoc

  • Tijdperk V-VI-Nederlands - Baanbouw Kleindrecht
  • Offline Offline
  • Berichten: 353
  • Esu-Roco-RockyRail-MCC Car system-LSmodels-Artitec
    • Kleindrecht
Re: SLT in H0 voor Kleindrecht
« Reactie #90 Gepost op: 15 oktober 2020, 13:55:42 »
En deze foto was ik vergeten...
Hier op kan je goed zien dat de ramen aan de buitenkant vlak liggen t.o.v. de bak.
En je ziet op de foto ook elk vuiltje en stofje...  ::)

Ontkoppel je hersens op tijd!

AdLoc

  • Tijdperk V-VI-Nederlands - Baanbouw Kleindrecht
  • Offline Offline
  • Berichten: 353
  • Esu-Roco-RockyRail-MCC Car system-LSmodels-Artitec
    • Kleindrecht
Re: SLT in H0 voor Kleindrecht
« Reactie #91 Gepost op: 27 november 2020, 14:04:02 »
Deel 13 - Elektronica

Nu de baanbouw in Kleindrecht even stil ligt, wil ik de SLT af gaan maken.

Elektronica is mijn eigenlijke vakgebied, maar na vier jaar ben ik overgestapt naar de ICT en gebruik ik mijn kennis van de elektronica alleen nog voor de hobby.
Ik kan je wel zeggen dat er 40 jaar wel heel veel is veranderd. Vroeger werd er nog wel eens wat gerepareerd aan een TV of radio... nu vervang je hele ding of een complete module.... daar is geen moer aan. Kleine huishoudelijke apparaten probeer ik nog wel steeds wel te repareren... maar het wordt steeds lastiger.
Gelukkig kan ik in de treinen- en autohobby (MCC ombouwen) nog wel mijn ei kwijt en valt er nog heel wat te solderen en uit te denken...  (y)

De SLT moet natuurlijk werkende front- en sluitseinen krijgen. En ook de binnenverlichting moet branden en de koersborden moeten en ook zichtbaar zijn.
Eerst maar even bepalen hoe ik de front- en sluitseinen werkend krijg. In het donortreinstel zaten nog gloeilampjes... dat gaan we vervangen.  :)

Op de beurs in Houten had ik al eens 2-kleurenledjes gekocht. Met zo'n mooi rond pijpje er aan en 3 aansluitingen. Common anode, oftewel gemeenschappelijke plus. Dat maakt het aansluiten op een decoder gemakkelijker.
Even de weerstanden bepalen zodat ik een mooi gelijkmatige lichtopbrengst krijg tussen rood en wit. Ergens tussen de 2 en 4 k-Ohm volstaat. Dan branden ze met een goede lichtopbrengst en zijn ze eventueel nog te dimmen met de decoder lichtintensiteit.

Het pijpje van de led past precies in de kap. Een beetje afschuinen of opvullen met Kristal Klear...

Eerst maar even kijken of mijn schema klopt.

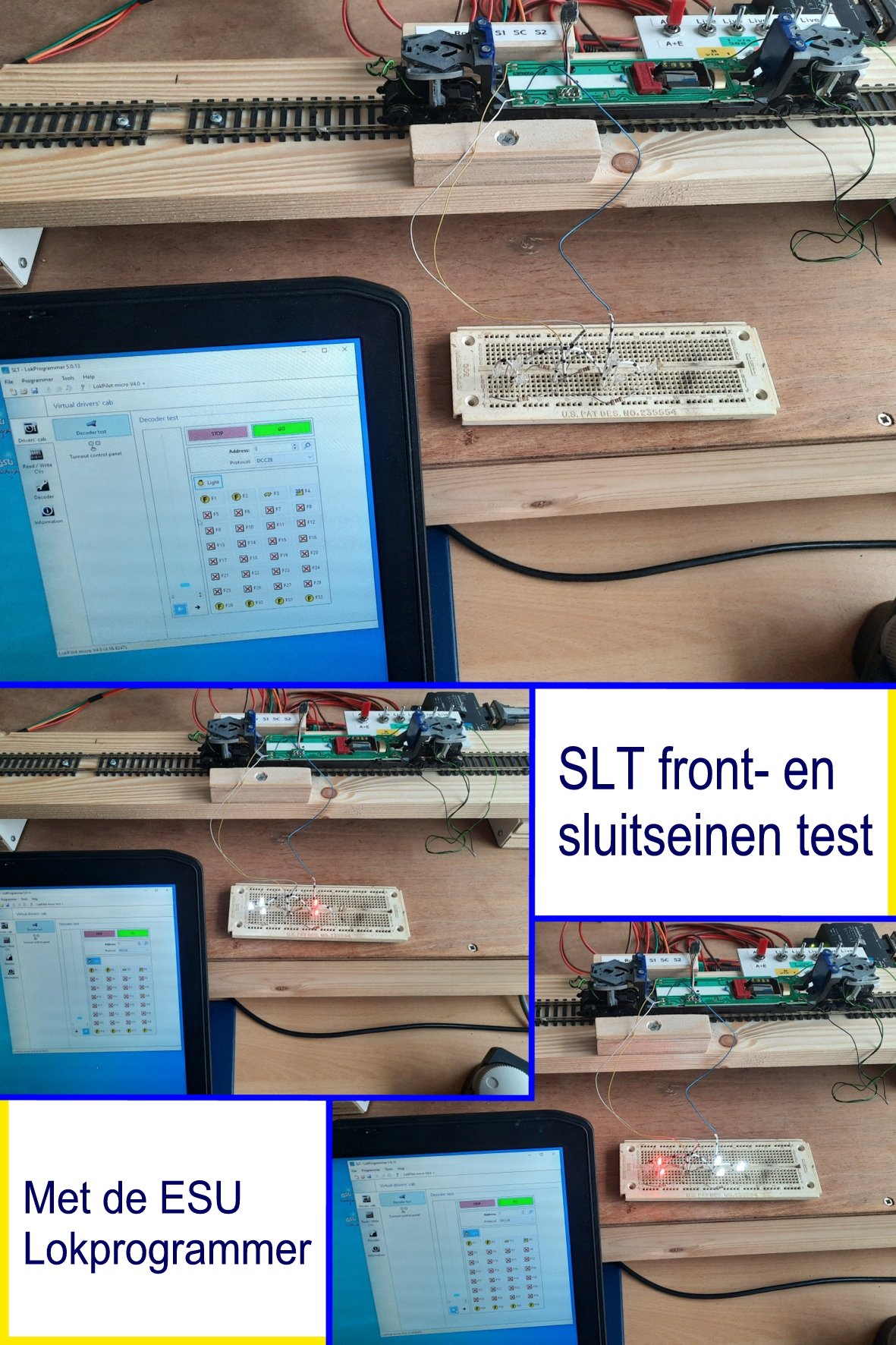

Mijn ruim 40 jaar oude experimenteerbordje (Breadboard) van stal gehaald... (op de MTS ook al in gebruik  ;D) en daar de componenten op gezet.

De donortrein voorzien van wat draadjes, zodat ik hem op het programmeerspoor kan zetten. Decoder er in (had alleen een Lokpilot Micro liggen, maar werkt ook voor dit experiment) en dan de draden in het bordje prikken.
Computer aan, lokprogrammer aan, testen maar.... verrek... het werkt!!!  (y)
Netjes een wisselende 3-punts verlichting aan de voorzijde en een 2-punts aan de achterzijde. (vice versa).



En nu even kijken hoe wat dat allemaal netjes in de SLT krijgen.

mvg.
Ad
« Laatst bewerkt op: 27 november 2020, 14:06:01 door AdLoc. Reden: Tekst toevoeging »
Ontkoppel je hersens op tijd!
