Auteur Topic: NS modelbaan Hoekdam H0  (gelezen 449814 keer)

MOVisser

  • Offline Offline
  • Berichten: 7050
    • Modelbouw in't algemeen. 3D printen etc..
Re: NS modelbaan Hoekdam H0
« Reactie #1515 Gepost op: 30 June 2022, 17:14:44 »
Ikke?
Dank je wel.

wellicht zie je het: ik ben bezig 20 vlinder bouwplaten te ontwikkelen en het afronden van de bouwplaat van het Valkhof.
Inmiddels 3d geprint en decals gemaakt etc...

Dit is tussendoor... wordt een gelaserd geheel. (y) (y)

Ronald Visser
Je kunt me vinden op diverse treinenbeurzen. Zaterdag 23 augustus ben ik er weer...

MOVisser

  • Offline Offline
  • Berichten: 7050
    • Modelbouw in't algemeen. 3D printen etc..
Re: NS modelbaan Hoekdam H0
« Reactie #1516 Gepost op: 01 July 2022, 22:22:43 »
Ronald H. Ter info:

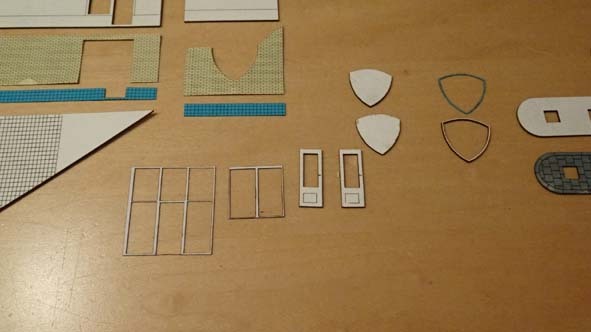

De onderdelen (opnieuw) uitgewerkt en gelaserd. :angel:

Binnenmuren, dak etc zijn van natuurkarton 1,0 mm dikte (lekker stevig)
Voor de stenen en het trasraam heb ik gekleurd papier gebruikt, 120 grams

Morgen een update van de bouw  (y)

Vanmiddag onderdelen voor de Kathedraal binnen gekregen.
Dus Koen: daar gaat ook weer aan gewerkt worden.

Ronald Visser
(het model van de pomp is volgende week 6 juli te bewonderen op de Vrijmarkt te Wamel.... (y) )




« Laatst bewerkt op: 01 July 2022, 22:31:04 door MOVisser »
Je kunt me vinden op diverse treinenbeurzen. Zaterdag 23 augustus ben ik er weer...

MOVisser

  • Offline Offline
  • Berichten: 7050
    • Modelbouw in't algemeen. 3D printen etc..
Re: NS modelbaan Hoekdam H0
« Reactie #1517 Gepost op: 02 July 2022, 12:36:21 »















Je kunt me vinden op diverse treinenbeurzen. Zaterdag 23 augustus ben ik er weer...

DH1-3104

  • Offline Offline
  • Berichten: 233
  • Hobby 3d designer, Schaal 1:43,5 en 1:24
Re: NS modelbaan Hoekdam H0
« Reactie #1518 Gepost op: 02 July 2022, 13:47:18 »
Ronald Visser,

Leuk om de vorderingen te zien van de Purfina tankstation.  (y) (y)

Dit is hoe ik met het ontwerp/bouw van het tankstation begon nu een jaar geleden.
Een maatschets toegevoegd als laag wat de tekening/3d model moet gaan worden.
Deze aangepast naar de schaal 1:87.



Na een week of twee tekenen was dit het resultaat.
Ronald Visser maakt hem nu van Karton en papier, ik met PLA voor 3d printen en delen met 0,5mm styreen met de snijplotter.





Ronald Visser,
Ik ben benieuwd naar de letters die op het dak komen te staan.
Om ze mooi netjes recht en in lijn te krijgen bij het lijmen.

Groet Ronald.

Met vriendelijke groet Ronald Hofmeester.
Wadloper DH1 spoor 0
NS2400 spoor 0

MOVisser

  • Offline Offline
  • Berichten: 7050
    • Modelbouw in't algemeen. 3D printen etc..
Re: NS modelbaan Hoekdam H0
« Reactie #1519 Gepost op: 02 July 2022, 14:29:08 »
Ronald H.
De pompen en de letters worden 3d UV geprint op dit moment.
Zodra ze er zijn weer een foto van mij. (y)

Ronald Visser

edit
te vroeg gaan kijken..... ziet er wel veelbelovend uit.



« Laatst bewerkt op: 02 July 2022, 17:23:50 door MOVisser »
Je kunt me vinden op diverse treinenbeurzen. Zaterdag 23 augustus ben ik er weer...

MOVisser

  • Offline Offline
  • Berichten: 7050
    • Modelbouw in't algemeen. 3D printen etc..
Re: NS modelbaan Hoekdam H0
« Reactie #1520 Gepost op: 02 July 2022, 22:44:16 »

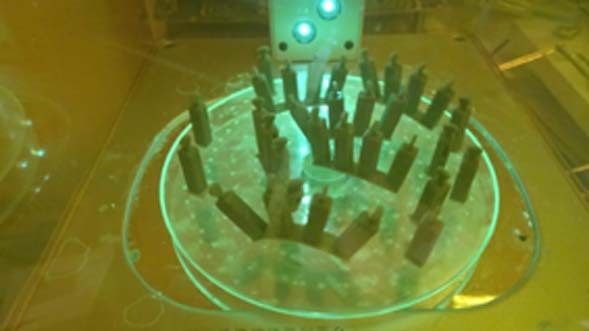

Nu op tijd gaan kijken. Print is gereed.

Het voorraad bakje bevat nog de hars die gebruikt is voor BR515 interieurs van de Kato's van Casmir (zie ...... spooraanwinsten
Zoals ik al aangaf moet het dus wel goedkomen met deze prints  (y)

En ja na 3,5 uur printen geeft de eerste foto het resultaat weer van de UV print op het printplateau.

Foto 2 toont het spoelen.
De keuze is het printplateau te laten voor wat het is en dan te spoelen of al de onderdelen er af te halen en deze in een korf te plaatsen en dan te spoelen.

Foto 3 geeft een overzicht van het geheel, net na het spoelen.
Duidelijk was al dat er een U ontbrak.
Deze zit dan nog op de bodem van het harsbakje vastgeplakt aan de FET folie en dus niet aan het plateau.

Foto 4 is wat zwabberig.
De onderdelen zijn van het plateau verwijderd en worden nu nog eens 30 minuten aan UV licht onderworpen om verder uit te harden.
De letters gaan in de prullenbak. Ze zijn te dun (vind ik achteraf).

Foto 5 geeft het eindresultaat van de print weer.
Ik heb genoeg pompbehuizingen in voorraad.
Waarom zo gedaan?
De hoogte van het object bepaalt de printduur.
Het printen van de 8 x 4 pompen duurt dus net zolang als het printen van 4 pompen als je ze opstelt zoals ik nu gedaan heb.
In dezelfde tijd heb je dus een extra voorraad voor andere projecten of belangstellenden.
Neemt wel meer hars.

Ronald Visser













« Laatst bewerkt op: 02 July 2022, 22:50:10 door MOVisser »
Je kunt me vinden op diverse treinenbeurzen. Zaterdag 23 augustus ben ik er weer...

Wim Vink

  • Offline Offline
  • Berichten: 25888
  • Eens komt het goed.
    • MIL MOD
Re: NS modelbaan Hoekdam H0
« Reactie #1521 Gepost op: 02 July 2022, 23:04:17 »
Knap werk Ronald  (y) (y)
Mijn baan op YouTube:
https://www.youtube.com/watch?v=IzfDZH3_rHo

Met vriendelijke groet,
Wim

MOVisser

  • Offline Offline
  • Berichten: 7050
    • Modelbouw in't algemeen. 3D printen etc..
Re: NS modelbaan Hoekdam H0
« Reactie #1522 Gepost op: 03 July 2022, 10:11:09 »
Ik ga de letters opdikken naar 3 mm voor de stevigheid en printen

Daarbij zitten er door Ronald H al pootjes aan.
Die ga ik bijwerken en dan in het dak (extra verhoging van de randen) exact gaatjes maken waarin ze passen.
Wordt ook weer gelaserd.

Wordt vervolgd.

Ronald Visser
« Laatst bewerkt op: 05 July 2022, 23:31:26 door MOVisser »
Je kunt me vinden op diverse treinenbeurzen. Zaterdag 23 augustus ben ik er weer...

DH1-3104

  • Offline Offline
  • Berichten: 233
  • Hobby 3d designer, Schaal 1:43,5 en 1:24
Re: NS modelbaan Hoekdam H0
« Reactie #1523 Gepost op: 03 July 2022, 11:13:09 »
Ronald Visser,

In de pomp heb ik met de hand een gaatje geboord van 0,4 mm en uit messing draad(staf) 0,4mm de brandstof slang in vorm gebogen zwart geschilderd en het uiteinde aluminium kleur.
De slang vast gelijmd in het gaatje.



Voor de letters ben ik op zoek gegaan naar oude reclame posters, hieruit heb ik de letters na getekend voor de juiste lettertype.
Dit heb ik ook gedaan voor de opschriften van het logo.

Groet Ronald.
Met vriendelijke groet Ronald Hofmeester.
Wadloper DH1 spoor 0
NS2400 spoor 0

ATB

  • Offline Offline
  • Berichten: 1588
  • Modelrailroading is fun
Re: NS modelbaan Hoekdam H0
« Reactie #1524 Gepost op: 03 July 2022, 12:10:00 »
Sterk werk.
Ted is op 25 augustus 2023 overleden

MOVisser

  • Offline Offline
  • Berichten: 7050
    • Modelbouw in't algemeen. 3D printen etc..
Re: NS modelbaan Hoekdam H0
« Reactie #1525 Gepost op: 05 July 2022, 18:24:53 »
Ronald H,
jouw logo's van Purifina zijn inmiddels geprint en op decal gezet.
Bespoten met matte lak. Droogt nu.

Zoals aangegeven heb ik de letters verdikt tot 3 mm. De pootjes heb ik er aan laten zitten.
een 4 tal middels Photon Workshop "gesliced" (mooi Nederlands dus... ) en geprint.

Na ca 30 minuten kon er gespoeld worden en de letters zijn daarna nog eens aangesterkt onder UV licht.
Het geheel ziet er strak uit. Zelfs de pootjes zitten er allemaal aan.
Omdat deze zo klein zijn en los uitsteken (zonder ondersteuning), wil dat nog wel eens niet lukken.



OP de foto's is te zien dat de letters staan op het uitkragende deel van het dak.
Ik heb de plaats even getest op mijn bovenste dakdeel.
Daar is ook te zien dat ik een rand heb aangebracht als "hoekschroot" waar het mastiek overheen wordt geplakt.



Ook is op foto's te zien dat de opstaande dakrand niet één vlak is, maar verspringt. Dat heb ik ook zo uitgewerkt.



Het bovenste deel is weer net zo groot als het eerste waardoor de verspringing heel goed gaat opvallen.
Met een potlood heb ik een lijn over de steeksels getrokken op de plaats waar de letters moeten komen.
Dat was ongeveer 2 mm vanaf de voorzijde.



Met een 1,1 mm handboordje gaatjes geboord en daar de letters ingezet.

Voordat ik ga lijmen etc eerst nog verfwerk verrichten.
Dan de logo's plaatsen.

Ronald Visser
« Laatst bewerkt op: 05 July 2022, 23:09:05 door MOVisser »
Je kunt me vinden op diverse treinenbeurzen. Zaterdag 23 augustus ben ik er weer...

MOVisser

  • Offline Offline
  • Berichten: 7050
    • Modelbouw in't algemeen. 3D printen etc..
Re: NS modelbaan Hoekdam H0
« Reactie #1526 Gepost op: 07 July 2022, 22:16:12 »
Ook deze zijn gereed om te worden verwerkt.

Ik heb de logo's geprint op decal papier met witte achtergrond (y)

Omdat ik de blauwe rand van de logo's al op de muur heb zitten,
gebruik ik de geprinte blauwe rand als kniplijn (links op foto).

De logo's die op de pompkasten moeten komen, zijn klein.
Of eerst knippen en dan aanbrengen?
Of ruw uitknippen, aanbrengen en dan langs de rand exact op de juiste maat afknippen?

We gaan het ervaren..... :angel:

Ronald Visser

Je kunt me vinden op diverse treinenbeurzen. Zaterdag 23 augustus ben ik er weer...

DH1-3104

  • Offline Offline
  • Berichten: 233
  • Hobby 3d designer, Schaal 1:43,5 en 1:24
Re: NS modelbaan Hoekdam H0
« Reactie #1527 Gepost op: 08 July 2022, 08:24:13 »
Ronald Visser,

 (y) (y)

Hier een duidelijk plaatje van het logo op de pomp.



Groet Ronald.
« Laatst bewerkt op: 08 July 2022, 08:33:53 door DH1-3104 »
Met vriendelijke groet Ronald Hofmeester.
Wadloper DH1 spoor 0
NS2400 spoor 0

MOVisser

  • Offline Offline
  • Berichten: 7050
    • Modelbouw in't algemeen. 3D printen etc..
Re: NS modelbaan Hoekdam H0
« Reactie #1528 Gepost op: 08 July 2022, 08:56:11 »
Samen komen we er wel uit.....

Dank.

Ronald Visser
Je kunt me vinden op diverse treinenbeurzen. Zaterdag 23 augustus ben ik er weer...

NS264

  • En maar rijden over het asfalt, kilometers.Sinds kort ook met langer materieel.
  • Online Online
  • Berichten: 8916
    • Midland
Re: NS modelbaan Hoekdam H0
« Reactie #1529 Gepost op: 08 July 2022, 23:01:48 »
Fijn dat je weer teruggekomen bent Ronald(Hoekdam) ik miste je bouwstijl al erg.
Gelukkig kun je je vinden in de 0 schaal.

En Ronald Visser (bouwmaatje Werkspoor)wordt wel tijd voordat de temperatuur naar de 40 graden schiet. :-X

Neemt niet weg dat ik het pompstation een mooi bouwsel vind ;D

Gr. Koen.
Voor meer interactie (komt ten einde)voor topic Voorbereiding bouw Swalbenburg: volg Instagram@swalbenburg_moba_n#
Eagles
