NS modelbaan Hoekdam H0

[phdirk]

Hallo Ronald,

Heel erg mooi.

[NS264]

Hoi,

Mooie baan, ga meekijken en lezen.

Gr Koen.

[Modellbahnwagen]

Fraaie baan ik kijk ook mee.

[Ronald1974]

Zo weer een stukje verder met de weegbrug.

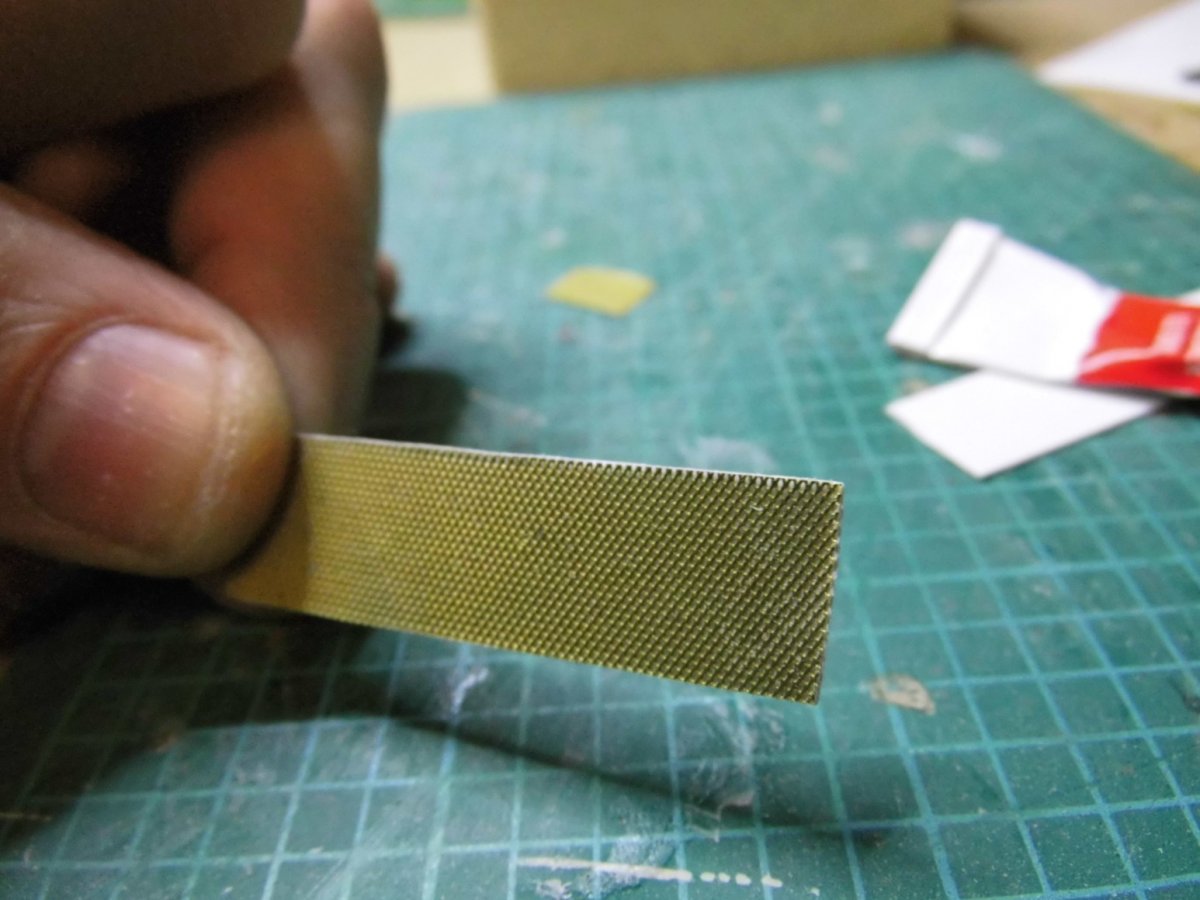

Ik had al jaren heel fijn gaas van messing, dit lijkt wel een beetje op traanplaat motief.
Dus deze op een stukje styreen gelijmd en ik heb een traanplaat.





En dit is het resultaat.





Nu alles nog een kleurtje geven en vast lijmen dan kan ik verder met de bouw van het weeghuisje.

M.v.g. Ronald.

[NS264]

Hoi,

Zeer mooi gemaakt, staat bij mij ook gepland.

Het grappige is dat ik ook in tijdperk IV zit maar overwegend de laatste horten en stoten van rangeren van buurtgoederen met een fantasierijke verlenging van die periode met een jaartje of 10.
In Nederland is rangeren best vroeg afgeschaft, in onze buurlanden ging of gaat dat zelfs nog gewoon door.

Gr Koen.

[Ronald1974]

Ben met de voorbereidingen bezig voor de bouw van het weeghuisje.
Eerst heel internet afspitten naar foto's en tekeningen.
Een bruikbaar tekening gevonden in het utrechts archief (NL-UtHUA_A189675_000001).
Maar ook de tekening op bladzijde 54 en 55 van het boekje spoorwegmodelbouw deel 12 de nederlandse modelspoorweg van Gerad Tombroek.
En foto's van Deetrein Erich van Dee te vinden op zijn flickr site.
De tekeningen zet ik als laag in autocad en schaal deze, en teken deze na in meerdere lagen en pas zo de maten aan naar bruikbare profiel maten van Evergreen.





De volgende stap wordt het materiaal uitsnijden, samen voegen en lijmen.
Nog zat werk te doen.

M.v.g. Ronald

[Deetrein]

Ben met de voorbereidingen bezig voor de bouw van het weeghuisje.
Eerst heel internet afspitten naar foto's en tekeningen.
En foto's van Deetrein Erich van Dee te vinden op zijn flickr site.

M.v.g. Ronald

  Dankjewel

Heb je deze van Tim Boric ook gevonden?

Mvg, Erich

[Ronald1974]

Ja Erich die had ik ook gevonden, maar nogmaals bedankt voor het vernoemen van de foto van Tim Boris.

[Ronald1974]

Weer een klein stukje verder met de bouw van het weeg huisje.
Uit 0,4mm dik styreen de wanden gesneden en voorzien van raam spijlen.
En de wanden samen gevoegd.
Kwam er alleen achter dat de sokkel van het gebouw geen hout is maar steen dus dat moet ik dan nog aanpassen tijdens de bouw.

De wanden uit 0,4mm dik styreen.



Maken van de raam spijlen.



Alles samen gevoegd.

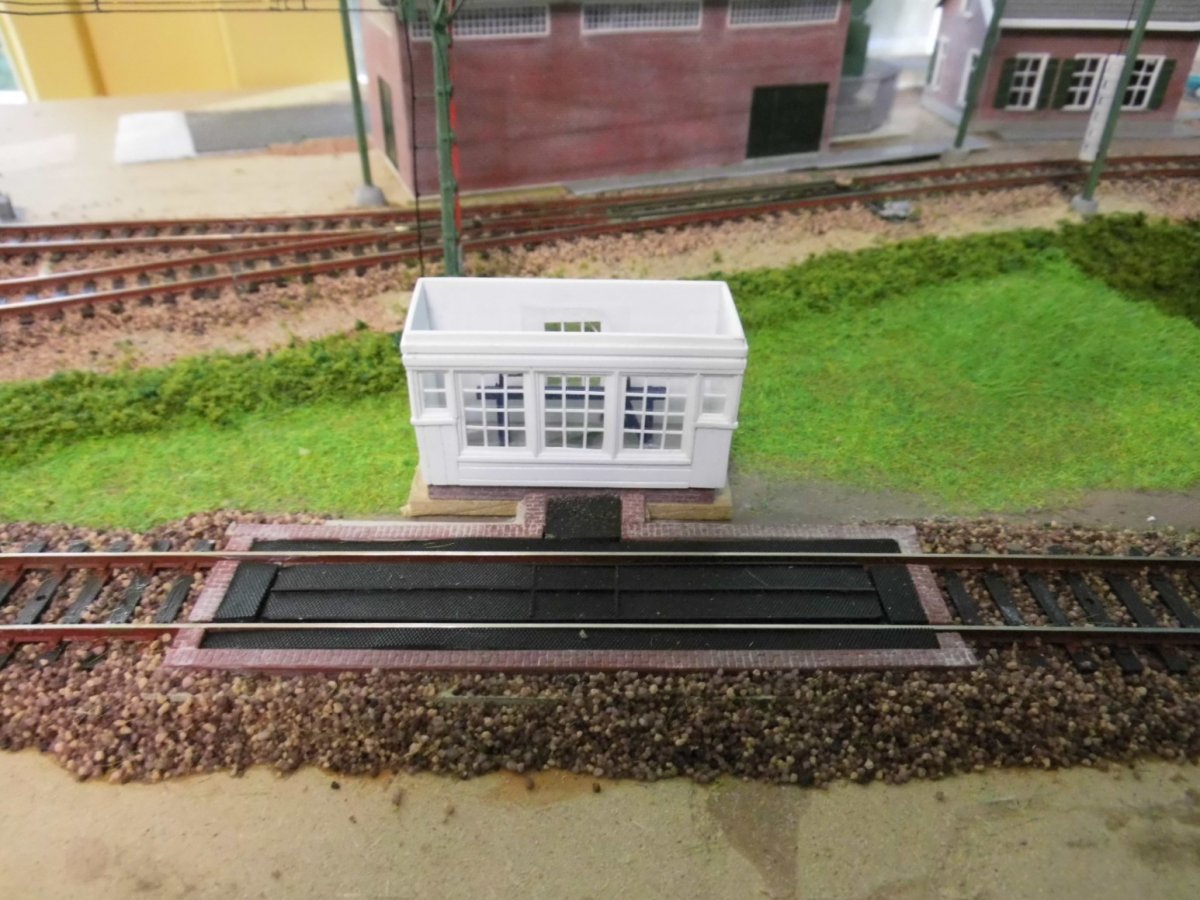

Totaal plaatje tot nu toe.



De volgende stap wordt het aanbrengen van raam kozijn en al het hout werk.

M.v.g. Ronald.

[Ronald1974]

weer een klein stukje verder.
Vandaag in de weer geweest met evergreen profielen 0,5x0,5 mm, 0,5x1 mm, 0,5x1,5 mm en 1x1 mm en styreen sheet 0,5mm dik.
Dit is het resultaat tot nu toe.



M.v.g. Ronald

[DJV]



[Ronald1974]

Weer een stukje verder met de bouw van het weeg huisje.

De volgende stappen moet ik nog doen om dit model te kunnen afronden.
- Binnen wand schilderen
- Een bodem maken
- Een weegtoestel bouwen en plaatsen
- Verlichting aan brengen
- Het dak aanbrengen
- Schilderen en details aanbrengen en plaatsen op de modelspoorbaan.








M.v.g. Ronald

[hannes62]

Mooi wat je allemaal aan het bouwen bent, ik ga dit volgen

[Ronald1974]

De weegbrug is bijna af, moet nog de betonnen fundatie maken en het verf werk bij werken.
Eerst heb ik een weegbalans gemaakt.




De binnen wanden zijn ook van een kleurtje voorzien, in autocad de binnen wanden getekend in gekleurd en uitgeprint uitgesneden en op de binnenwand geplakt.



Binnen verlichting aangebracht.



Vervolgens de buitenwand geschilderd, op de foto kan je goed zien waar het één en ander moet worden bijgewerkt.




Nu de boel laten drogen voor ik weer verder kan met de afwerking.

M.v.g. Ronald

[HRP]

Leuk die bascule in het weeghuisje.

Eigenlijk zou je nog wel moeten suggereren dat het spoor onderbroken is.

Ronald
