Auteur Topic: NS modelbaan Hoekdam H0  (gelezen 269297 keer)

Ronald1974

  • Offline Offline
  • Berichten: 950
Re: NS modelbaan Hoekdam H0
« Reactie #1080 Gepost op: 06 november 2019, 17:28:56 »
Cor,

Het is een hoop extra werk, maar het eerste resultaat is al stukken beter dan die wokkels.  ;D
Ik zal als ik er volgende week weer mee verder gaat genoeg foto's van de bouw hier in het draadje plaatsen.

M.v.g. Ronald Hofmeester.

cor_b

  • Offline Offline
  • Berichten: 1958
  • Doornvliet CS 1975 t/m 1995
Re: NS modelbaan Hoekdam H0
« Reactie #1081 Gepost op: 06 november 2019, 22:39:13 »
Ik zal ook eens weer een paar foto,s laten zien van mijn vorderingen .
Maar we gaan eerst dit weekend naar Gent

Cor

Tulpendaal

  • Offline Offline
  • Berichten: 3367
  • Westlandbaan-Delft
    • DELFT
Re: NS modelbaan Hoekdam H0
« Reactie #1082 Gepost op: 07 november 2019, 05:45:04 »
 (y) hey een plotter, je zal merken dat die echt een goed hulpmiddel is ;)
gr Joke

Ronald1974

  • Offline Offline
  • Berichten: 950
Re: NS modelbaan Hoekdam H0
« Reactie #1083 Gepost op: 08 november 2019, 19:12:06 »
Iedereen bedankt voor de complimenten.
Vandaag styreen, verf en messing gekocht, kan weer verder met bouwen.
Kan de komende tijd verder met de afbouw van post T (post B Roosendaal) en de bouw van post I (post I Wijlre).
Ben al een heel eind met het tekenen werk van post I.



In stukjes plot ik gebouwtje uit.
Ik gebruik 0,5 mm en 0,3 mm styreen.



Gesneden ziet er nu zo uit.



Tot de volgende update.

M.v.g. Ronald Hofmeester.

Wim Vink

  • Offline Offline
  • Berichten: 10881
  • Eens komt het goed.
    • MIL MOD
Re: NS modelbaan Hoekdam H0
« Reactie #1084 Gepost op: 09 november 2019, 09:57:30 »
En gelijk al mooie resultaten  (y) (y)
Met vriendelijke groet,
Wim

Ronald1974

  • Offline Offline
  • Berichten: 950
Re: NS modelbaan Hoekdam H0
« Reactie #1085 Gepost op: 09 november 2019, 14:48:25 »
Nu gelijmd en met een beetje verf.
Als de groene verf goed droog is nog een dun lage aan brengen.



Tot de volgende update.

M.v.g. Ronald Hofmeester.

Ronald1974

  • Offline Offline
  • Berichten: 950
Re: NS modelbaan Hoekdam H0
« Reactie #1086 Gepost op: 09 november 2019, 17:28:43 »
Inmiddels ben ik zo ver gekomen.



Op de foto kan ik goed zien waar nog restjes styreen zit welke ik nog moet weg halen.
Nu even de boel goed laten drogen.
Dan kan ik morgen weer verder met seinhuis post T.
Dit is de plek waar seinhuis post I komt te staan.
Deze bediend twee uitrijseinen en een inrijsein en de AKI.



Ik ga de draadjes van Gerco van Beelen nog eens door nemen om nog wat meer inspiratie op te doen m.b.t. styreen plotten  en bouwen.
Tot de volgende update.

M.v.g. Ronald Hofmeester.

Ronald1974

  • Offline Offline
  • Berichten: 950
Re: NS modelbaan Hoekdam H0
« Reactie #1087 Gepost op: 10 november 2019, 15:08:00 »
Vandaag weer verder met het seinhuis van Tilly Models, sinds vrijdag ligt de messing staf al weer klaar om verwerkt te worden tot een leuning voor de om loop.
Eerst even de trap en leuning in de verf gezet en op hun plek vast gelijmd nu kan ik de hoogte in meten van de leuning van de omloop.
De omloop en H balken vlak geschuurd zodat het vast lijmen van het messing makkelijk gaat en dat de leuning goed en stevig vast zit.



De volgende stap is alle maten in meten.
Daarvoor moet je wel eerst weten waar de palen vast zaten bij de H balken.
Dus eerst wat foto's bekijken van rondom de omloop.



Bron foto klassiekebeveiliging.com (foto is uitvergroot en gesneden).



Bron foto klassiekebeveiliging.com (foto is uitvergroot en gesneden).



Bron foto klassiekebeveiliging.com (foto is uitvergroot en gesneden).

De maten van het seinhuis van Tilly Models overgenomen in een tekening en daarbij de posities van de H balken waar de leuning aan vast zit op de tekening zichtbaar gemaakt.
Wat op valt is dat een paar H balken bij het model van Tilly op een andere plek zit, waarom geen idee.





Zichtbaar is de twee van links en de twee van rechts dat deze een andere positie hebben.
De foto vertekend het beeld nog en beetje.

wat ik nu ga doen is de leuningen uit tekenen zodat deze kan uit printen en als mal kan gebruiken bij het solderen en buigen en knippen.

Tot de volgende update.

M.v.g. Ronald Hofmeester.



Chris Westerduin

  • Offline Offline
  • Berichten: 1416
  • Hier waakt de kat!
    • Flickr pagina
Re: NS modelbaan Hoekdam H0
« Reactie #1088 Gepost op: 10 november 2019, 20:57:09 »
Kunstenaar!!!  (y)

Bert V

  • Offline Offline
  • Berichten: 459
Re: NS modelbaan Hoekdam H0
« Reactie #1089 Gepost op: 10 november 2019, 22:51:58 »
Ronald, ik vind het buitengewoon knap wat je maakt. Alleen bij die trap blijft er iets bij me knagen. Ik vind het zo vreemd dat je de hoogste staander ter hoogte van de op een na hoogste trede plaatst en dat er daarom zo'n rare knik in de onderste van de twee horizontale stangen zit bovenin. Volgens mij komt zoiets in werkelijkheid niet voor maar misschien vergis ik mij daarin. Op grond waarvan ben je tot dit resultaat gekomen? Bij de origineel meegeleverde (zeer lelijke) plastic trap zit het ook anders en volgens mij dan wel conform de werkelijkheid. Naar mijn idee wordt bij een dergelijke trap het hoogste en laagste punt als uitgangspunt genomen voor een verticale staander waarna de schuine stangen daarop afgestemd worden.

Groeten,
Bert

Ronald1974

  • Offline Offline
  • Berichten: 950
Re: NS modelbaan Hoekdam H0
« Reactie #1090 Gepost op: 11 november 2019, 10:19:38 »
Hoi Bert,

Laten we eerst even naar het voorbeeld van Tilly Models kijken.



Bron Foto Tilly Models.

Duidelijk zichtbaar trap te laag zit en de leuning van de omloop die niet aansluit op de leuning van de trap.

Citaat
Ik vind het zo vreemd dat je de hoogste staander ter hoogte van de op een na hoogste trede plaatst en dat er daarom zo'n rare knik in de onderste van de twee horizontale stangen zit bovenin. Volgens mij komt zoiets in werkelijkheid niet voor maar misschien vergis ik mij daarin.

Hier onder een foto van het origineel, je ziet eerst een staander de leuning loopt nog een stuk door en dan komt de knik.



Op basis van de door Tilly geleverde trap en leuning welke zeer onwerkelijkheidsgetrouw zijn.
En de foto's van het grote voorbeeld dit samen heeft tot dit resultaat geleid.

Edit als je goed kijkt zie je ook dat het bordes verder uitsteek dan in het echt.



Citaat
Op grond waarvan ben je tot dit resultaat gekomen?

Foto's bekijken meten en passen en omzetten in een tekening waarvan ik het bouwt.



Tot de volgende update.

M.v.g. Ronald Hofmeester.
« Laatst bewerkt op: 11 november 2019, 11:16:02 door Ronald1974 »

meino

  • Offline Offline
  • Berichten: 912
Re: NS modelbaan Hoekdam H0
« Reactie #1091 Gepost op: 11 november 2019, 11:35:29 »
Ronald

Klasse  (y)

Groet Meino
A clean desk is a sign of an empty mind

Kranenberg
De CanBus komt naar Kranenberg

Bert V

  • Offline Offline
  • Berichten: 459
Re: NS modelbaan Hoekdam H0
« Reactie #1092 Gepost op: 11 november 2019, 12:04:33 »
Hallo Ronald,

Ik geloof je direct op je woord. Op de foto's van het origineel kan ik het niet goed zien omdat ze allemaal van onder een hoek genomen zijn en er daardoor nogal wat perspectivische vertekening is. Het is vooral de knik in de onderste stang die mij vreemd voorkwam maar het is natuurlijk altijd mogelijk dat dit te maken heeft met de specifieke situatie (in het echt bedoel ik) van een omloop reling die op de trapleuning aan moest sluiten en dat het model straks heel anders oogt als de omloop reling erop zit.

Groeten,
Bert

Hans Reints

  • हार्दिक शुभ कामनाएँ مع أطيب التحيات
  • Offline Offline
  • Berichten: 10878
    • sleutelspoor
Re: NS modelbaan Hoekdam H0
« Reactie #1093 Gepost op: 11 november 2019, 12:55:54 »

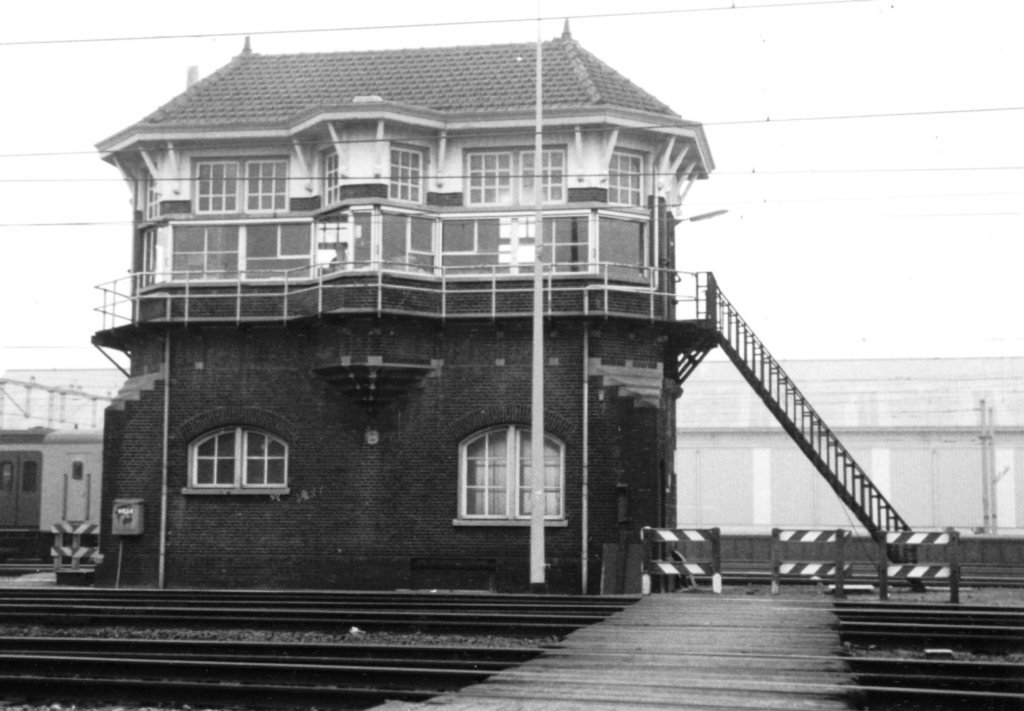

Ronald ik heb voor jou wat plaatjes van het seinhuis B opgezocht. In 1987 was het nog in vol bedrijf. In december van dat jaar zijn deze plaatjes genomen DEJVM anders gooi je ze maar weg

Hans














Dit forum is net een lopend buffet, je neemt wat je lekker vindt en wat je niet lust laat je liggen.

Ronald1974

  • Offline Offline
  • Berichten: 950
Re: NS modelbaan Hoekdam H0
« Reactie #1094 Gepost op: 11 november 2019, 15:25:48 »
Hans bedankt voor de foto's.

M.v.g. Ronald Hofmeester.
