Auteur Topic: NTM tramrijtuig BC 79  (gelezen 1484 keer)

Scratchbuilt

  • Offline Offline
  • Berichten: 152
NTM tramrijtuig BC 79
« Gepost op: 01 november 2017, 21:59:08 »

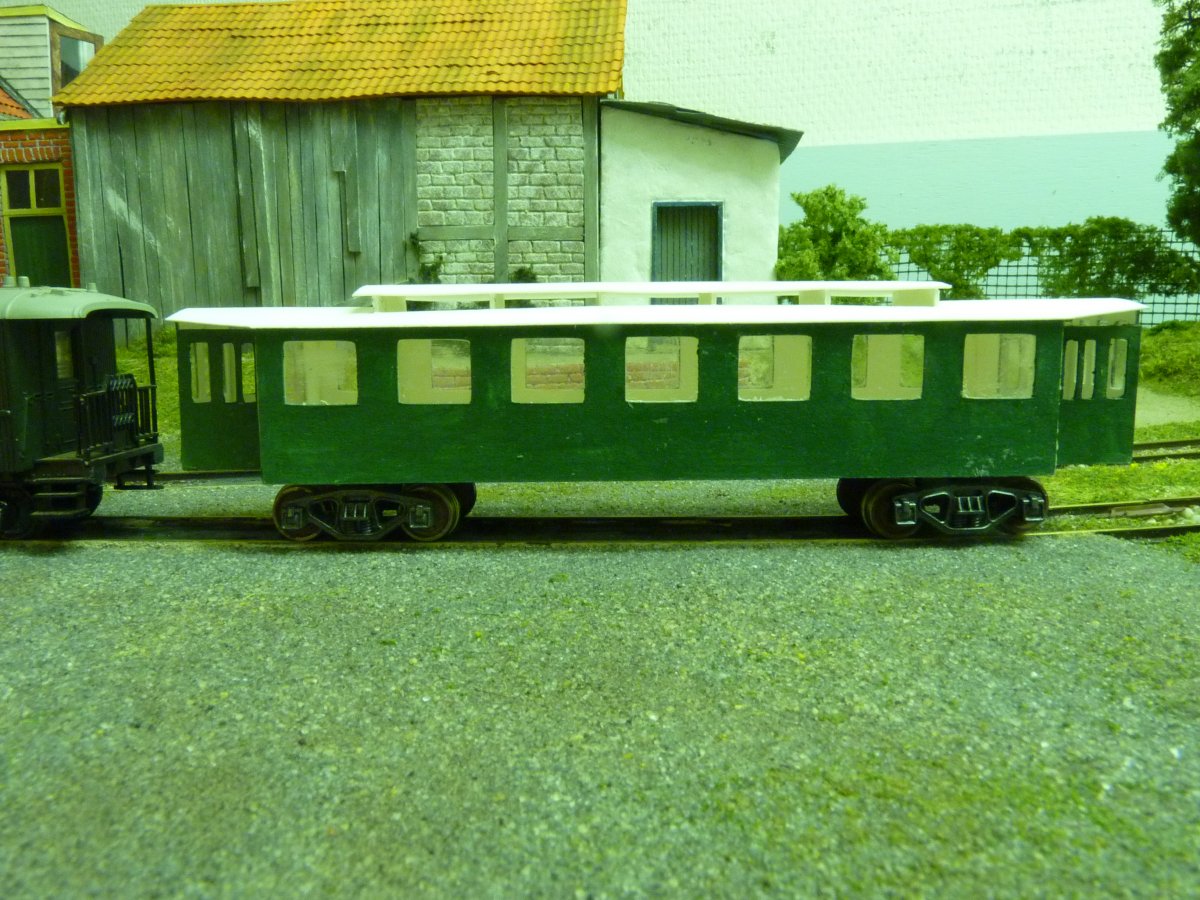

Op de FB-pagina van Sven (Tramfabriek) komt wel eens een plaatje voorbij van een tramrijtuig, gemaakt door een klant (naar ik aanneem). Ik ben groot fan van dingen zelf bouwen en dus wilde ik dat ook. Ik vond op het internet een tekening van een mooi tramrijtuig, de Bijnes? BC79 zoals deze reed bij de NTM. Ik heb verder niks met de NTM, ik vind gewoon stoomtrammetjes mooi. Hier laat ik zien wat ik inmiddels gedaan heb en zeg er meteen bij dat het overnieuw moet. Ik heb getracht de tekening over te zetten in Silhouette Studio en te snijden met de Curio. Ik vind het tekenen moeilijk want ik ben nog van de potlood-millimeterpapier generatie en het snijresultaat valt me tegen. Maar dat zal liggen aan de instelling van de Curio. Grondstof is 250grams papier/karton. Ik kwam niet uit met de raambreedte en de breedte tussen de ramen en dus is het rijtuig nu 2 mm langer als op de tekening staat aangegeven. Ik teken met een raster van een halve mm. Dat leek me fijn genoeg. Ik weet trouwens ook geen andere manier van tekenen met Silhouette Studio want de handleiding is voor mij redelijk ondoorgrondelijk. Tips welkom.



Twee laagjes op elkaar met een laag printbaar overheadsheet er tussen als ramen. En het geeft wat meer stevigheid aan het papier. Teruglezend op dit forum leerde me dat ik beter eerst een bodemplaat met wielstellen had kunnen maken waar de bak op komt en dan het dak in een aparte constructie daar bovenop. Nu heb ik de spanten apart getekend en een voor een tussen de wanden geplakt. De wielstellen komen van een H0 platte wagen, maar dat moet ook anders. De verhoging in het dak lijkt me ook te laag. Het hele model lijkt me nu te langgerekt. Hekjes en trapjes en andere details zitten hier nog niet op, dat moet op de definitieve versie natuurlijk wel.



Kortom: ik ben niet tevreden. Wat ik eerst ga doen is een tekening maken met potlood op millimeterpapier om de verhoudingen en afmetingen beter te bepalen. Dat kan ik proberen over te zetten in Studio en snijden met de Curio of ik ga helemaal terug naar vroeger met breekmes en snijmat. Dan zal ik me bezig houden met chassis en wielstellen. En ik zal kiezen voor de bouwwijze zoals ik dat hier op het forum las: Alle wanden zijn rechthoeken en de dakconstructie is en apart bouwdeel. Wordt vervolgd.

Daarnaast heb ik getracht een afkorting te nemen en een tramrijtuig-imitatie te maken van een Kleinbahn personenwagen met Kadee wielstellen. Hetzelfde met een gesloten goederenwagen. Mmm, deels spreekt het me aan en deels ook weer niet. De goederenwagen is sowieso veel te lomp. En de Kadee wielstellen overtuigen mij ook nog niet echt:




Ik sta open voor tips en trucs.

Albert

Marc tramt

  • Offline Offline
  • Berichten: 8056
Re: NTM tramrijtuig BC 79
« Reactie #1 Gepost op: 01 november 2017, 22:34:50 »
Zo op een eerste snelle blik zijn de wielstellen te hoog en te lomp om voor tram door te kunnen gaan. Bij trams is het allemaal wat kleiner.
Trambaantje in h0
Rosestraat in 0/0m
Tea Tray Depot in 0
www.modulebaan.nl

Sven

  • Offline Offline
  • Berichten: 5119
  • Eton Wick, UK
    • Ga naar de Tramfabriek
Re: NTM tramrijtuig BC 79
« Reactie #2 Gepost op: 05 november 2017, 23:30:52 »
Leuk project! Kijk even op deze pagina. Zelfs de kleine voorvertoning geeft je een goed idee wat de juiste verhoudingen van een tramrijtuig zijn.

http://www.modelbouwtekeningen.nl/treinen/tram/getrokken-personenmaterieel/

De NTM rijtuigen die je op mijn FB pagina hebt gezien zijn inderdaad zelfbouw van een klant.
Backer & Rueb stoomtrams in 1:87 op www.tramfabriek.nl.
Volg mijn bouwactiviteiten op Facebook.

Scratchbuilt

  • Offline Offline
  • Berichten: 152
Re: NTM tramrijtuig BC 79
« Reactie #3 Gepost op: 30 december 2017, 14:00:20 »
Ik vond draaistellen bij Gaugemaster.

http://www.gaugemaster.com/item_details.asp?code=B36-006A&style=&strType=

Schaal OO. Misschien geschikt voor 1:64?

Albert

Ronald van der kooi

  • Offline Offline
  • Berichten: 241
Re: NTM tramrijtuig BC 79
« Reactie #4 Gepost op: 30 december 2017, 14:15:29 »


Een tekening voor je misschien wat makkelijker
bezig met project tusken (tussen) wad en walden
rijdt tijdperk 3 ns
Gestart met baanplan kafigsdorf tp 3 duits

Scratchbuilt

  • Offline Offline
  • Berichten: 152
Re: NTM tramrijtuig BC 79
« Reactie #5 Gepost op: 02 januari 2018, 19:04:49 »
Moi Ronald,

Bedankt voor het meedenken! Deze tekening had ik al.  ;)  Gevonden op het internet.

Albert

Besselspoor

  • Offline Offline
  • Berichten: 3952
  • Team Mitropa - OHMB
Re: NTM tramrijtuig BC 79
« Reactie #6 Gepost op: 03 januari 2018, 00:34:28 »
Ik vond draaistellen bij Gaugemaster.

http://www.gaugemaster.com/item_details.asp?code=B36-006A&style=&strType=

Schaal OO. Misschien geschikt voor 1:64?

Albert
Deze zijn ongeveer twee keer zo groot als een tramdraaistel in H0  ;D Skiptram heeft ooit dergelijke exemplaren gehad, ze zijn vergelijkbaar met die van de Werkspoor SS BC 1-10 en NTM C- 205. Helaas nergens meer te vinden, wil je ze kloppend dan wordt het zelfbouw
Morgen ben ik klaar

Noordernet

  • Offline Offline
  • Berichten: 186
Re: NTM tramrijtuig BC 79
« Reactie #7 Gepost op: 03 januari 2018, 08:07:04 »
Je kunt wellicht draaistellen van Sven (Tramfabriek) gebruiken. Weliswaar smalspoor, maar met een stripje messing vast wel te verbreden tot normaalspoor. En je moet even op zoek naar kleine wieltjes van ongeveer 8 mm.

Wolter

Met een sik

  • NS modellen wakkeren de hebberigheid aan
  • Offline Offline
  • Berichten: 503
  • mekkerend het leven door
Re: NTM tramrijtuig BC 79
« Reactie #8 Gepost op: 03 januari 2018, 11:42:39 »
Ik kijk met één oog op dit moment (staaroperatie net achter de rug) dus ik zie het niet heel scherp op dit moment, maar volgens mij lees ik hier http://werpsmodelbouw.blogspot.nl dat Erwin Werps NTM draaistellen verkoopt. Tabblad "Onderdelen"
Groet,

Gerard

rotaspeed

  • Offline Offline
  • Berichten: 688
Re: NTM tramrijtuig BC 79
« Reactie #9 Gepost op: 03 januari 2018, 13:09:18 »
Hoi Albert

Zou je misschien wat foto's willen plaatsen van je gebouwen. Op de achtergrond van je rijtuig zijn leuke bouwsels te zien.

Groet Harry
