Auteur Topic: Ovaalramer in messing. Schaal 0  (gelezen 47014 keer)

Marc tramt

  • Offline Offline
  • Berichten: 8421
Re: Ovaalramer in messing. Schaal 0
« Reactie #165 Gepost op: 12 december 2017, 22:28:39 »
En dit soort bouwplaatjes zijn er voor bedoeld om anderen op weg te helpen.
Zeer inspirerend in elk geval. Dank voor het delen Frits.  (y)
Trambaantje in h0
Rosestraat in 0/0m
Tea Tray Depot in 0
www.modulebaan.nl  Aanwezig op Ontraxs 2019 op 15/16/17 maart - Spoorwegmuseum Utrecht én Zutphen 16/17 maart

FritsT

  • Offline Offline
  • Berichten: 3531
    • nulpunt
Re: Ovaalramer in messing. Schaal 0
« Reactie #166 Gepost op: 13 december 2017, 20:32:43 »
Op de watertank heb ik klinknagelstrips gesoldeerd, maar gezien het 1:1 voorbeeld ben ik niet tevreden. Te nadrukkelijk. Klinknagels persen is waarschijnlijk beter en dan ben je de "hoge" strip kwijt. Het is en blijft Vs.1.0, leermoment

IMG_2797 by Nulpunt0, on Flickr

Wel tevreden over de deurklinken en handgrepen. Toch een secuur werkje (in viervoud) om het recht en op goede afstand vast te zetten.

IMG_2800 by Nulpunt0, on Flickr

FritsT

  • Offline Offline
  • Berichten: 3531
    • nulpunt
Re: Ovaalramer in messing. Schaal 0
« Reactie #167 Gepost op: 13 december 2017, 21:19:39 »
Een half uurtje later....

Plaatje 0,3 mm.
Klinknagels om de 5 mm

IMG_2801 by Nulpunt0, on Flickr

IMG_2802 by Nulpunt0, on Flickr

Kloddertje soldeer in het midden , aandrukken en de vlam er op.

IMG_2804 by Nulpunt0, on Flickr

De plaat is er inmiddels weer afgehaald en er zijn klinknagels bij gezet. Nu om de 2,5 mm.
Dit is dus een oude foto
IMG_2805 by Nulpunt0, on Flickr
« Laatst bewerkt op: 13 december 2017, 22:59:51 door FritsT »

FritsT

  • Offline Offline
  • Berichten: 3531
    • nulpunt
Re: Ovaalramer in messing. Schaal 0
« Reactie #168 Gepost op: 14 december 2017, 15:00:26 »
Dan toch ook maar imitatie klemmen er op gezet in de vorm van hoekprofieltjes. Draadeind met moeren (M 0,6) is te groot dus in Vs.2. moeten we wat anders. Vooralsnog volstaat dit voor Vs .1.0

IMG_2808 by Nulpunt0, on Flickr

Messing dakluchters heb ik momenteel niet op voorraad. Dan maar witmetaal. (laat ik los totdat.....)

IMG_2811 by Nulpunt0, on Flickr

IMG_2809 by Nulpunt0, on Flickr


« Laatst bewerkt op: 14 december 2017, 15:07:18 door FritsT »

1795

  • Offline Offline
  • Berichten: 1047
    • Raamsdonk spoor 0
Re: Ovaalramer in messing. Schaal 0
« Reactie #169 Gepost op: 23 december 2017, 19:53:19 »
de eerste stappen met 3d printen zijn er nu ook.......
Met dank aan Frits Westers voor het tekenwerk!!



Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

Noud

  • Offline Offline
  • Berichten: 69
Re: Ovaalramer in messing. Schaal 0
« Reactie #170 Gepost op: 23 december 2017, 22:10:25 »
Kan dit ook in messing geprint worden? Kost misschien wel behoorlijk wat meer, maar voor het totaal, een complete messing bak, vind ik het wel een waardevolle overweging....
Fijne feestdagen

Pauldg

  • Online Online
  • Berichten: 2834
Re: Ovaalramer in messing. Schaal 0
« Reactie #171 Gepost op: 24 december 2017, 10:22:58 »
Printen in messing is bij Shapeways geen enkel probleem. Dit 3D stukje zet natuurlijk wel de deur wagenwijd open voor een andere kwestie: je kan nu net zo goed de hele kap gaan tekenen en printen en dat was vast niet de bedoeling....

Voor de breedte van de afzetmarkt is dat natuurlijk wel gunstiger.
« Laatst bewerkt op: 24 december 2017, 11:16:02 door Paul de Goede »
Hoezo is er geen HonkieTonkie speciaal meer???

Rondje_HO

  • Offline Offline
  • Berichten: 4871
Re: Ovaalramer in messing. Schaal 0
« Reactie #172 Gepost op: 24 december 2017, 10:26:21 »
Gewoon even een vraagje tussendoor: wat zou dat dan kosten (ongeveer uiteraard) om zo'n hele kap te printen? In messing of kunststof? Of is dat niet zomaar te zeggen?

Noud

  • Offline Offline
  • Berichten: 69
Re: Ovaalramer in messing. Schaal 0
« Reactie #173 Gepost op: 24 december 2017, 10:39:40 »
Een combinatie van etswerk met gegoten, dan wel geprinte (het liefst) messing delen is volgens mij altijd de meest economische methode. En bovendien VEEL leuker om het model zelf in elkaar te zetten en evt nog wat extra details aan te brengen of weg te laten.

Pauldg

  • Online Online
  • Berichten: 2834
Re: Ovaalramer in messing. Schaal 0
« Reactie #174 Gepost op: 24 december 2017, 10:43:31 »
Met mijn DE1 in schaal 0 heb ik gekozen voor de combinatie 3D print (voor de moeilijke dubbelgekromde delen en details) en 2D lasergesneden delen van acryl (zijwanden en kopwanden).

De lasergesneden delen zet je als een legpuzzel in elkaar en het is veel goedkoper dan messing etswerk. Specifiek voor dit model dat niet is gelast, maar geklinknageld is dat minder praktisch, maar voor bolkoppers en alles wat daarna komt juist weer wel.
Hoezo is er geen HonkieTonkie speciaal meer???

rolfm

  • Offline Offline
  • Berichten: 95
Re: Ovaalramer in messing. Schaal 0
« Reactie #175 Gepost op: 24 december 2017, 11:28:48 »

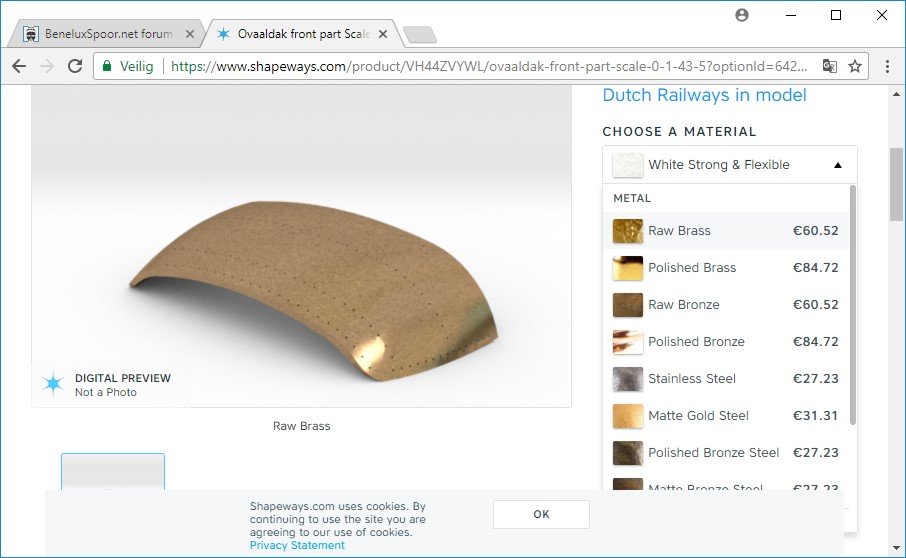

De prijzen van het kop-/ eindstuk van het dak staan ook voor oa messing vermeld op de website van Shapeways. Je ziet dat de prijzen dan wel van een hele andere orde worden.
Afhankelijk van de uitvoering tussen de 60 en 85 Euro voor het genoemde dakonderdeel in messing. Een compleet dak of zelfs de hele kap in messing laten "printen"wordt m.i. onbetaalbaar

Groeten Rolf



Rondje_HO

  • Offline Offline
  • Berichten: 4871
Re: Ovaalramer in messing. Schaal 0
« Reactie #176 Gepost op: 24 december 2017, 11:31:25 »
Jemig, wat een mogelijkheden zijn er in printen  :)

Pauldg

  • Online Online
  • Berichten: 2834
Re: Ovaalramer in messing. Schaal 0
« Reactie #177 Gepost op: 24 december 2017, 11:35:39 »
Maar een hele kap printen in wsf kan natuurlijk wel (afhankelijk van de maximale lengte die de printer aankan natuurlijk).

Er zijn nog meer creatieve invalshoeken te bedenken; wellicht kan er een stans of gietvorm worden geprint voor het dakje en dan worden de productie exemplaren weer voordeliger...
Hoezo is er geen HonkieTonkie speciaal meer???

FritsT

  • Offline Offline
  • Berichten: 3531
    • nulpunt
Re: Ovaalramer in messing. Schaal 0
« Reactie #178 Gepost op: 24 december 2017, 11:58:10 »
Als je zelf iets wil maken en het is duurder dan verwacht... dan stel je je volgende project, wat ook weer geld kost, even uit. Lengte-breedte. Maar die 84 x2 euro is meer dan de moeite waard als je weet dat het op een andere manier niet-nauwelijks kan.

Ik zeg voor mijn wagen (vs.2)...... kom op met die hap. Bouwen dat ding
en bij voorkeur het hele dak in één keer MET alle dakluchters en watertanks met sluitingen. Dat scheelt ook weer in de kosten voor 26 gietdelen.

Overigens... zijn er nog meer liefhebbers voor deze wagen? Beter nu dan later anders komen er de verzendkosten (die zijn niet mals) weer bij.
« Laatst bewerkt op: 24 december 2017, 12:14:54 door FritsT »

Noud

  • Offline Offline
  • Berichten: 69
Re: Ovaalramer in messing. Schaal 0
« Reactie #179 Gepost op: 24 december 2017, 12:41:12 »
Hoi Frits, ik doe ook mee voor de polished brass variant,  maar ik denk dat eea beter even goed gecoordineerd moet wordn met Edwin. Ik heb versie 2.0 besteld. En er komen volgens mij nogal wat wijzigingen tov versie 1.0. Grtjs en fijne dagen.
