Lima Thalys Digitaal maken

[Henk Veenstra]

Lima Thalys digitaal.

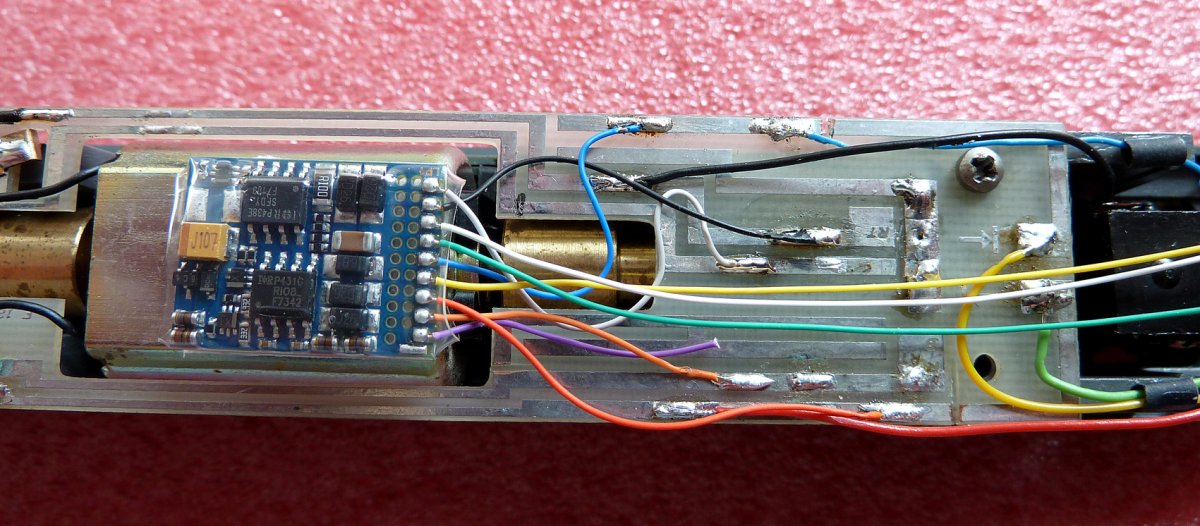

Decoder al ingebouwd en de trein rijdt.

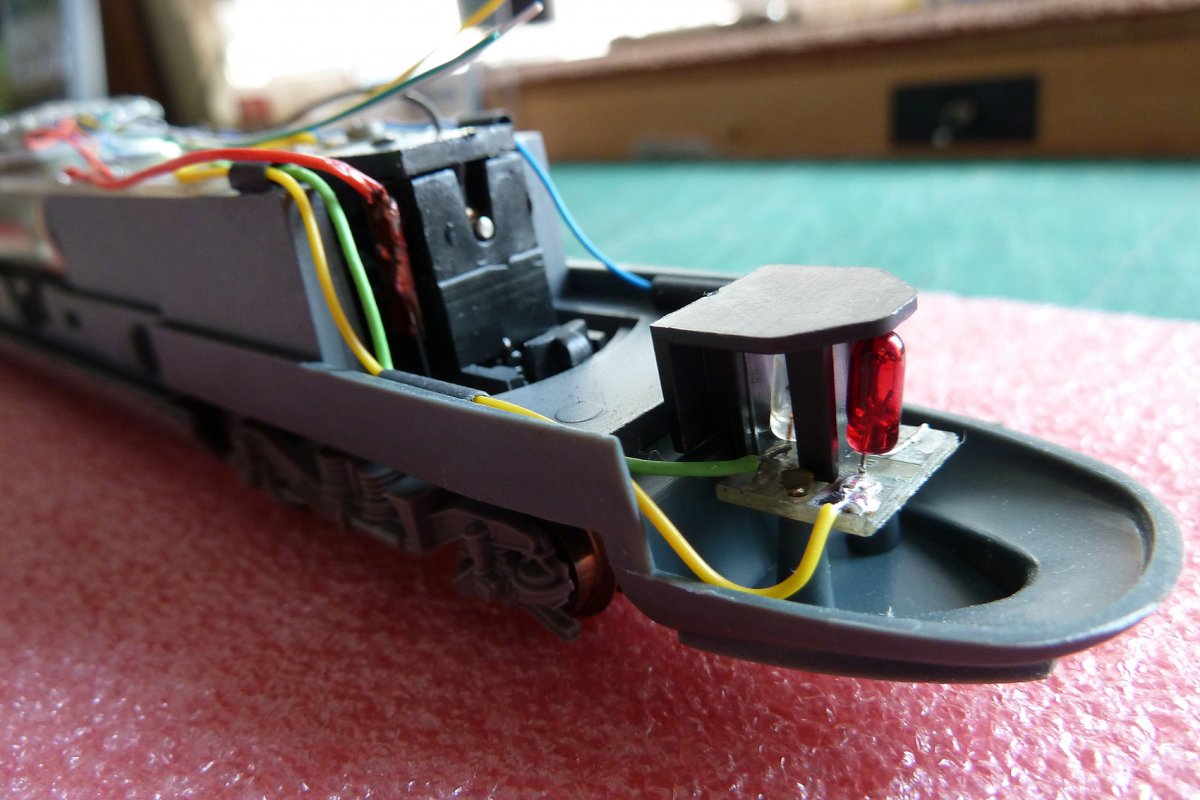

Nu heb ik een vraag over de lampjes.(zie foto).

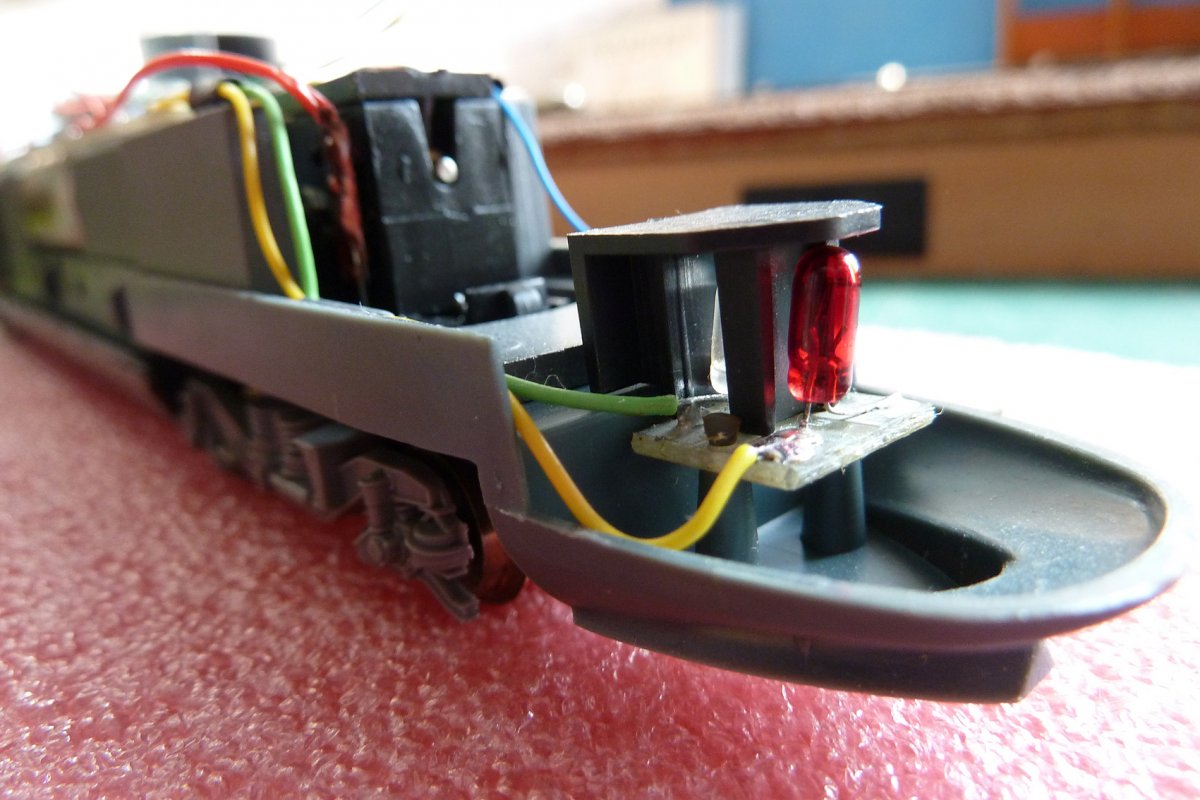

Er zitten 2 lampjes in voor de front/sluitverlichting.Rood en Wit.
Kan ik deze lampjes gewoon aansluiten op het digitale.Of moet er een weerstandje tussen?
Of moet ik deze vervangen als dat gaat.

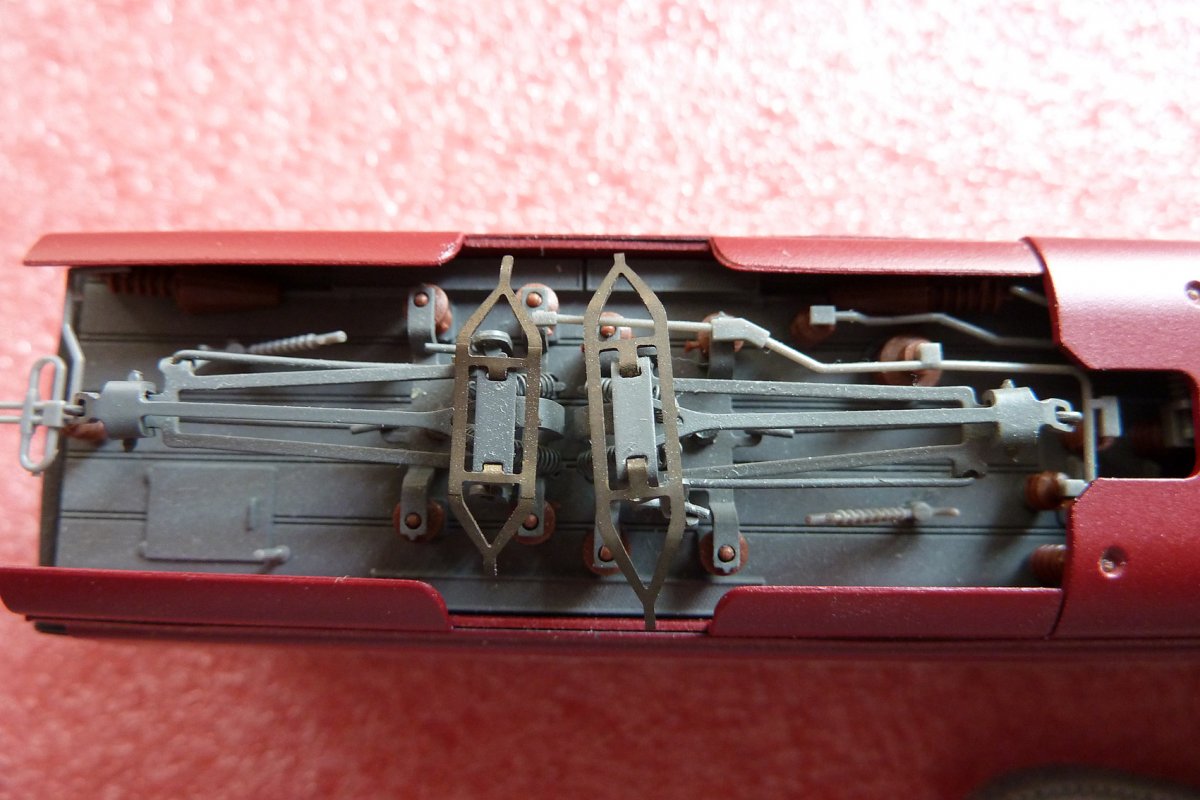

Wel niets met digitaal te maken.Maar de Pantoos, zijn daar ook mooiere en betere voor verkrijgbaar?

mvg Henk

[zuylen]

Ik ga er gewoon vanuit dat de lampjes 14 volt zijn. Dan kan je ze aansluiten op de gele resp. witte draad. Daarna kan je eventueel de blauwe draad als retour gebruiken. Let dan wel op dat er geen verbinding is met massa. Want blauw is de +. Anders gaat de decoder in rook op. Het is belangrijk dit dus allemaal goed te isoleren!

[Timo]

In locs die niet digitaal zijn voorbereid zitten vaak maar 12V of 14V lampjes. Digitaal is dan zo direct vaak wat te veel van het goede. Aantal opties

- Een weerstand ervoor zetten
- Via de decoder dimmen
- LED inbouwen

Als je toch al bezig gaat met weerstanden zou ik direct de boel vervangen door led. Dimmen via de decoder is het makkelijkste maar ik verwacht dat je het al een flink eind wil dimmen, je hebt dan niet zo veel bereik meer over. Zou eens beginnen met een waarde van 5 (uit 32) ofzo. Tijdens het instellen is het waarschijnlijk niet zo erg dat ze even meer spanning krijgen maar zou ik zeker niet te lang doen. Beter is dus zelfs om eerst het licht flink te dimmen en dan pas het licht aan te zetten (en eventueel wat feller te zetten).


Timo

[Henk Veenstra]

Timo en andere,

Hoe groot zou de waarde moeten zijn voor de weerstand.

mvg Henk

[henk]

Beter geen weerstand gebruiken voor lampjes.
Dergelijke lampjes zitten ook in de Lima IRM en die heb ik direct op de decoder aangesloten. Bij voorbaat flink dimmen, dan loop je geen risico. Vervolgens kijken bij welke dimwaarde de lampjes de juiste lichtopbrengst geven.
Je kan de lampjes ook juist niet op de blauwe draad aansluiten, maar direct aan één van de stroomafnamepolen. Dan krijgen ze sowieso de helft van het vermogen.

[Remunj]

Los van het lampjes verhaal (ik zou ook voor led's gaan) kijk eens even goed naar die rode draad naar het draaistel.
De foto is wat vaag, maar echt lekker ziet dat er niet uit.
Lijkt flink beschadigd. Is een mooi recept voor kortsluiting en een rookgenerator (lees defecte decoder).

[Henk Veenstra]

In welke CV kan ik de lampjes dimmen.
Zit het boekje van de decoder al 2x door te nemen
maar lees niets over het dimmen.
Misschien lees ik erover heen.

Henk

[Timo]

Als ik het goed zie is dat een LoPi 4 of niet? Dan de LokProgrammer software installeren (geeft niet dat je geen LokProgrammer hebt  ). Daar kan je vervolgens alle aanpassingen maken en in het menu klik je daarna op Tools -> Show changed CVs en tada! Een lijstje met aan te passen CV's

Overigens al vaker op het forum langs gekomen dus als je even zoekt vind je ook wel plaatjes. Verreweg de makkelijkste manier om een LoPi te programmeren zonder werkelijk een LokProgrammer te bezitten. Veel makkelijker in ieder geval dat puzzelen met het boekje.


Timo

[zuylen]

Bij de meeste decoders kun je de lampjes dimmen. Ik weet dat Esu bijvoorbeeld die optie heeft. Oeps iemand was me al voor met dit advies.

[Henk Veenstra]

Timo, inderdaad , het is een ESU lokpilot 4.0.

Dimmen via Esu lokprogrammer.Heb ik niet en mijn kennis daarvan is nihil.
Moet een programma installeren etc.
Als iemand weet welke CV's ik moet aanpassen (dus bijvoorbeeld CV 30 en 31) licht vooruit en sluitverlichting dimmen
dan zou dat voor mij een stuk makkelijker zijn.
Kan er n.l. niet achterhalen welke CV's het zijn om de lichten te dimmen n.l.
Alvast bedankt.

mvg Henk

[Timo]

Henk,

Dat je hem niet hebt is duidelijk. Maar het is werkelijk de makkelijkste manier. Zeker als je nog meer zou willen aanpassen. Ruud heeft in het verleden al super uitleg geplaatst daarover. Dus echt een aanrader als je denkt nog een keer een decoder in te bouwen. Computer en een programma klinkt eng maar het is zooooo veel makkelijker

Maar voor deze keer heb even geprobeerd. Er vanuit gaande dat je het licht aan FL (front light) en RL (rear light) (wit en geel dus) dan komt er uit:
CV31 = 16, CV32 = 0
----------------------
CV262 Voor FL
CV270 Voor RL

CV31 en CV32 moet je vooraf goed instellen omdat anders het compleet andere dingen kan aanpassen!


Timo

[Henk Veenstra]

Timo, toch bedankt.

Ga het toch proberen om lokprpgrammer te installeren.
Niet geschoten is toch altijd mis.
En lukt dat niet of ik begrijp het niet kan ik altijd de door jou gegeven cv's gaan aampassen.

mvg Henk

[Henk Veenstra]

Timo,

Programma gedownload en geinstalleerd.
Heb de front-en sluitverlichting op 15 gezet.
Show changed CV's gekeken en kreeg een hele lijst van CV's die ik moet gaan zetten
tot CV 430 aan toe.
Maar dat lukt niet met Lenz.Kan hoge CV's niet veranderen.
Voor de rest begrijp ik er niet zoveel van.
Waar blijven de gegevens als ik Clipboard heb opgeslagen?
Dan zou ik deze kunnen laten zien.
Ga er toch gewoon maar een weerstandje tussenzetten, is voor mij het simpelst.

mvg Henk

[Henk Veenstra]

Timo , wat bedoel je met CV262 Voor Fl en
                               met CV270 voor RL

[Timo]

Nouw, dit:

Er vanuit gaande dat je het licht aan FL (front light) en RL (rear light) (wit en geel dus)

FL en RL zijn de namen voor de twee uitgangen van de witte en gele draad. CV262 bepaald de helderheid van de FL uitgang / witte draad en CV270 voor RL / gele draad.

[edit] Ik zie nu past de vraag ervoor. Daar ook even antwoord op geven.

Als je netjes een nieuw project maakt (van de juiste decoder) en je past alleen de helderheid aan onder "Function outputs" van "Front light [1]" en "Rear light [1]" dan krijg je als het goed is alleen dit:

Code: [Selecteer]

CV31 = 16, CV32 = 0
----------------------
CV262 =   6
CV270 =   6
Hier heb ik de helderheid op 6 gezet. Het is beter te laag te beginnen dan te hoog.

Aan de hoge CV's ga je niet ontkomen, omdat een LoPi 4 veel opties heeft zijn veel CV's hoog. Ik dacht dat de Lenz na een update deze ook kon, misschien een idee?

Voor nu heeft ESU gelukkig een trucje ingebakken om toch de hoge nummers te kunnen doen. Zie hiervoor 8.2.7 Programming with Roco Multimaus (blz 34) van de handleiding. Ja, het is daardoor wel meer werk en het wordt er niet makkelijker op. Wat ik zeg, het is een trucje.

Vergeet NIET eerst CV31 en CV32 goed te zetten!

Clipboard (of klembord) is de naam die Windows* (al jaaaaaaaaaaren geleden) heeft gegeven aan de locatie van kopiëren en plakken. Tekst die je kopieert (of knipt) komt in het klembord waarna je deze dus weer ergens anders kan plakken. Druk je dus op "copy to clipboard" kan je de changed CV lijst dus ergens anders plakken, zoals hier op het forum zoals ik hierboven deed).

Timo

* Okay, ik weet eigenlijk niet wie het bedacht heeft...  Het bestaat ook onder OS X/macOS, Linux, Android etc
