Auteur Topic: Nederlandse straatlantaarns jaren '70  (gelezen 12230 keer)

VFR

  • Offline Offline
  • Berichten: 2326
  • Really old handsome bastard
Re: Nederlandse straatlantaarns jaren '70
« Reactie #15 Gepost op: 15 september 2015, 19:53:32 »
@Jan: Van hout................................................hmmm ik zal mijn licht eens over deze optie laten schijnen.

@Menno: Dank voor de detailfoto. Voor de eventuele nabouw niet onbelangrijk.

Groet, Hijlco
----------------------------------------------------
Het mag morgen ook af
Geureon sanai

De Wadlander

willem7853

  • Offline Offline
  • Berichten: 163
Re: Nederlandse straatlantaarns jaren '70
« Reactie #16 Gepost op: 15 september 2015, 20:42:18 »
Jazeker een SOX 135W lichtbron is ongeveer 70 cm lang

Verstuurd vanaf mijn GT-I9505 met Tapatalk

thuis ben ik de enige die (model)spoort

Menno

  • Offline Offline
  • Berichten: 3341
    • Mijn van-alles website
Re: Nederlandse straatlantaarns jaren '70
« Reactie #17 Gepost op: 15 september 2015, 22:16:26 »
Ja, zoals ik schrijf, ik weet ook zeker dat de 135 Watt variant in Nederland te vinden is. Maar de 180 Watt, zoals in de Flickr links, dat weet ik niet zeker. Ik heb van Philips meerdere globale tekeningen van de verschillende types SRS201's, waar het armatuur voor de 180 Watt variant wel in staat (met de ongelofelijke totaallengte van net iets meer dan 1,4 meter!)

Of de 180 Watt echter ook daadwerkelijk in Nederland geplaatst is, dat weet ik dus niet.

^Even opgezocht, ja, de 180 Watt variant, is ook in Nederland geplaatst.

lrrw

  • Offline Offline
  • Berichten: 471
Re: Nederlandse straatlantaarns jaren '70
« Reactie #18 Gepost op: 19 april 2020, 16:33:17 »
Even het stof eraf.

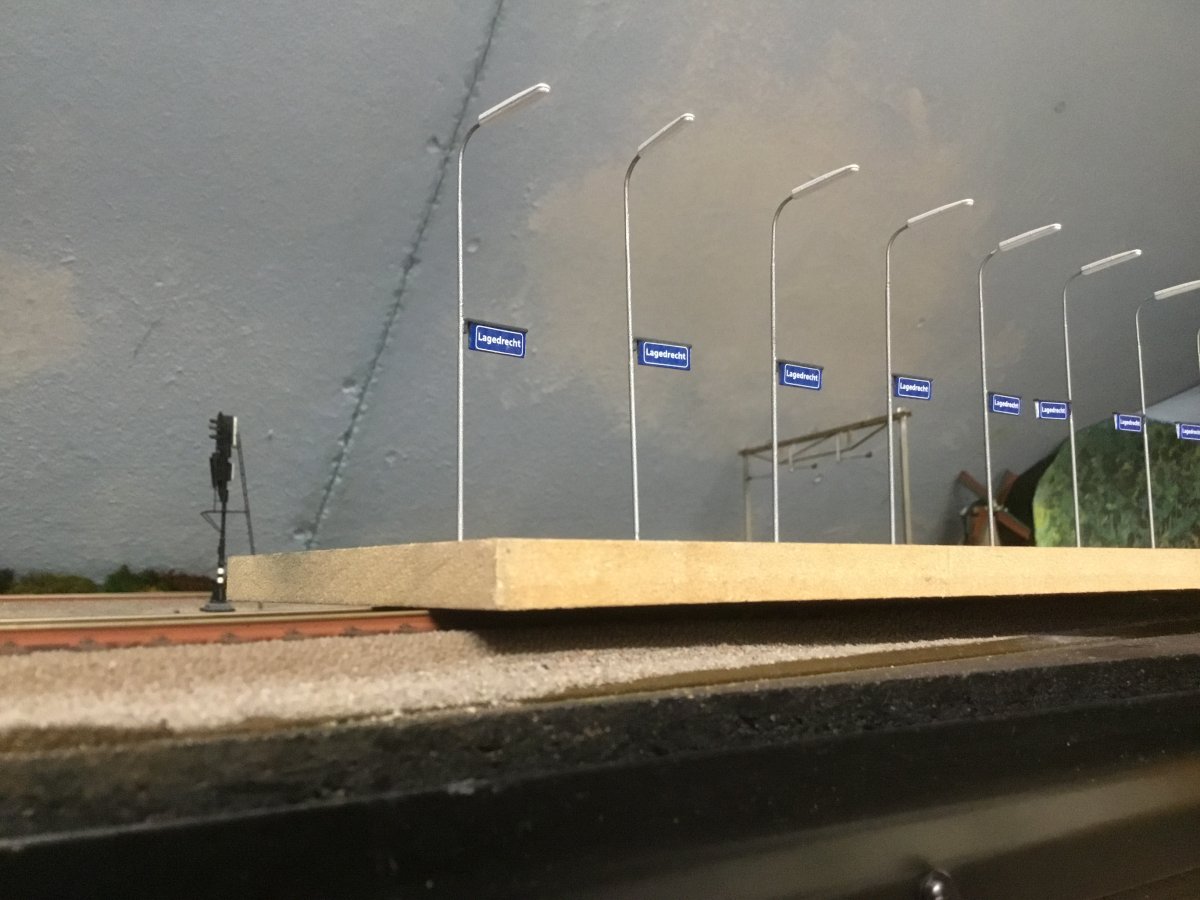

De perronlantaarnpalen zijn klaar. De straatlantaarns volgen later, al heb ik de armaturen al wel gebruikt op een stukje.
Met dank aan Mitchell Jetten (Shapeways) , “Lantaarnpaalgek website, en zeker interessante website van Menno Voorloop.

Groet Cor Lageweg
Plaatjes zijn er niet zo te zien. Misschien straks.
« Laatst bewerkt op: 19 april 2020, 16:34:57 door lrrw »

lrrw

  • Offline Offline
  • Berichten: 471
Re: Nederlandse straatlantaarns jaren '70
« Reactie #19 Gepost op: 19 april 2020, 16:37:54 »



Nu wel plaatjes hoop ik.

Menno

  • Offline Offline
  • Berichten: 3341
    • Mijn van-alles website
Re: Nederlandse straatlantaarns jaren '70
« Reactie #20 Gepost op: 29 juni 2020, 20:29:28 »
De perronlantaarnpalen zijn klaar. De straatlantaarns volgen later, al heb ik de armaturen al wel gebruikt op een stukje.
Met dank aan Mitchell Jetten (Shapeways) , “Lantaarnpaalgek website, en zeker interessante website van Menno Voorloop.
He! Dit had ik gemist! Ze zijn goed gelukt! Ze ogen naar mijn mening wat hoog, maar misschien dat dat aan het camera-standpunt ligt.
Die lichtbak met stationsnaam (is die ook verlicht?) maakt het wel helemaal Nederlands!

In mijn regio waren de palen overigens altijd zwart ;)

lrrw

  • Offline Offline
  • Berichten: 471
Re: Nederlandse straatlantaarns jaren '70
« Reactie #21 Gepost op: 29 juni 2020, 21:07:32 »
Hoi Menno,
De hoogte vertekend op deze foto wel wat. Zie andere foto.De exacte hoogte is geschat, bovenkant ongeveer gelijk Met de bovenleidingdraad.
De borden zijn niet verlicht. Ik probeer zo goed mogelijk te bouwen dat het goed oogt.
En de kleur; In de werkelijkheid komen zoveel verschillen voor.
Groet Cor.

Tulpendaal

  • Offline Offline
  • Berichten: 3580
  • Westlandbaan-Delft
    • DELFT
Re: Nederlandse straatlantaarns jaren '70
« Reactie #22 Gepost op: 07 juli 2020, 06:07:26 »
Is mooi geworden ook de borden (y)
Begrijp ik het goed dat de lampen geprint zijn en de paal een stuk draad. Dus ook een variante met verjongt messing buis met lamp is nu een optie?
gr Joke

lrrw

  • Offline Offline
  • Berichten: 471
Re: Nederlandse straatlantaarns jaren '70
« Reactie #23 Gepost op: 07 juli 2020, 11:52:36 »
Hallo Joke,
De Lamparmaturen zijn i.d.d. 3D geprint ( bij Shapeways) .
De stationsnaamborden zijn van messing en komen ook bij Shapeways vandaan.
De lantaarnpalen zijn gemaakt van Albion micro buis.
Bij interesse wil ik je wel verder informeren.

Groet Cor.

Joran

  • Offline Offline
  • Berichten: 1528
  • NS tijdperk IV (1981)
Re: Nederlandse straatlantaarns jaren '70
« Reactie #24 Gepost op: 15 oktober 2020, 08:40:51 »
Ik heb sowieso zeker wel interesse.

Zit ook echt te denken hoe dit te maken, de lamparmaturen heb ik al gevonden op Shapeways. De stationsnaamborden nog niet.
Welke albion buis (dikte) heb je gebruikt?

Ik zie je dat je 1 verjonging hebt toegepast. De lengtes op de site van lantaarnpaal gek zijn incl. het gebogen deel lijkt me?

eemstede

  • Offline Offline
  • Berichten: 1603
Re: Nederlandse straatlantaarns jaren '70
« Reactie #25 Gepost op: 13 april 2021, 13:22:42 »
Hoi Menno,
De hoogte vertekend op deze foto wel wat. Zie andere foto.De exacte hoogte is geschat, bovenkant ongeveer gelijk Met de bovenleidingdraad.
De borden zijn niet verlicht. Ik probeer zo goed mogelijk te bouwen dat het goed oogt.
En de kleur; In de werkelijkheid komen zoveel verschillen voor.
Groet Cor.

Hallo Cor, inderdaad mooie palen, maar als je de bovenkant gelijk hebt aan de bovenleiding, dan zijn ze volgens mij te hoog.
Als je goed op (niet vertekende) foto's kijkt, zie je dat ze in werkelijkheid veel lager kwamen.

gr. Frank

willem7853

  • Offline Offline
  • Berichten: 163
Re: Nederlandse straatlantaarns jaren '70
« Reactie #26 Gepost op: 13 april 2021, 21:12:25 »
Meestal staan in de woonstraten de zogenaamde paaltop masten die zijn 3,5 of 4 meter lichtpunthoogte.
Langs de doorgaande straten in de woonwijken staan meestal lichtmasten met een uitlegger van 50 á 70 centimeter en een lichtpunthoogte van 5,5 of 6 meter.
Als algemene regel kun je stellen dat de licht punt hoogte ongeveer gelijk is aan de breedte van de weg en de onderlinge afstand van de licht masten is ongeveer 4 á 5 keer de lichtpunt hoogte.




hier plaats ik een lichtmast met een lichtpunt hoogte van 8 meter.


groet Willem.
thuis ben ik de enige die (model)spoort

ReneN

  • Gast
Re: Nederlandse straatlantaarns jaren '70
« Reactie #27 Gepost op: 13 april 2021, 22:11:25 »
Dit zijn nu net de kleine dingen waar Artitec wat mee zou kunnen doen... In de wijk waar ik opgroeide stonden overal grijs geschilderde "Peitschenleuchte" van zo'n zes à zeven meter hoog met dubbele tl-balken. Dateerden van ongeveer 1960. Even voordat ze 's avonds aansprongen klonken er een paar hoorbare zoemtonen. Kan het me goed herinneren omdat de lantaarn precies tegenover mijn slaapkamerraam stond. Helaas als kind net iets teveel boeken in het lamplicht gelezen met een bril als gevolg.  :-\

spoorzeven

  • Offline Offline
  • Berichten: 5176
Re: Nederlandse straatlantaarns jaren '70
« Reactie #28 Gepost op: 14 april 2021, 09:23:35 »
Hallo Cor, inderdaad mooie palen, maar als je de bovenkant gelijk hebt aan de bovenleiding, dan zijn ze volgens mij te hoog.
Als je goed op (niet vertekende) foto's kijkt, zie je dat ze in werkelijkheid veel lager kwamen.
gr. Frank
Valt wel mee, naamgenoot. Kijk maar eens hier:



Als je naar de achterste lantaarnpaal kijkt, zie je dat die net zo hoog is als waar op het portaal de bevestigingspunten voor een zijwaartse (die stang die de rijdraad vasthoudt) zitten. De armaturen, die schuin omhoog staan, komen dus tot aan de rijdraad. Het is wel zo dat de lantaarnpalen op het perron staan. Dus Cor heeft waarschijnlijk vanaf zijn grondplaat gemeten. En als je dan die palen op je perron zet, zijn ze inderdaad te hoog. Oplossing: in het perron verzinken. Weet ik alleen niet of de plaatsnaambordjes nog op een realistische hoogte zitten.

En ja, eens met René: Artitec zou dit soort perronlantaarns en emplacementslampen kunnen gaan maken. Volgens mij succes gegarandeerd, misschien zelfs ook als dummy al.
« Laatst bewerkt op: 14 april 2021, 15:44:23 door spoorzeven. Reden: palen vervangen door armaturen, die schuin omhoog staan, »
Groet, Frank

eemstede

  • Offline Offline
  • Berichten: 1603
Re: Nederlandse straatlantaarns jaren '70
« Reactie #29 Gepost op: 14 april 2021, 13:01:28 »





Naamgenoot,
ik pak even een foto van Cor (vorige pagina) erbij; als je naar de achterste masten kijkt, zie je dat de punt van de kap nog onder de onderkant van de bovenleiding komt. En zo was het toen in de praktijk ook, kan ik me herinneren.
Aan de andere kant; als Cor tevreden is met het resultaat, is dat het belangrijkste .

Gr Frank.
