Auteur Topic: railspoelen en railaansluitpotjes (gelezen 6133 keer)

MRP_Peter · « **Gepost op:** 21 October 2007, 03:39:03 »

Wie o wie weet wat de maten en afmetingen zijn van de stalen bak waar de railspoelen zich in bevinden en de maten en afmetingen van het rail-aansluitpotje?
Zijn er tekeningen met maten van?
Goede detailfoto's mag ook.
Alvast bedankt.

Met vriendelijke groet,

Peter.

henk · « **Reactie #1 Gepost op:** 21 October 2007, 09:41:08 »

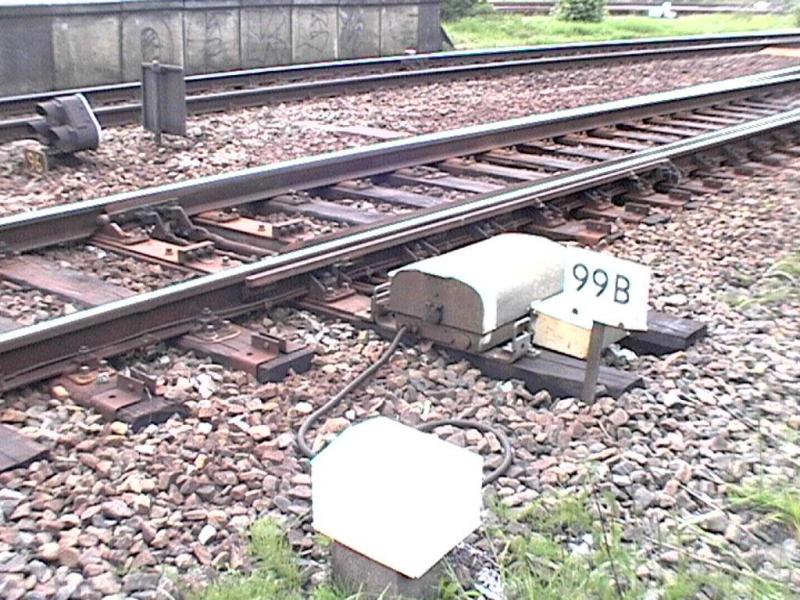

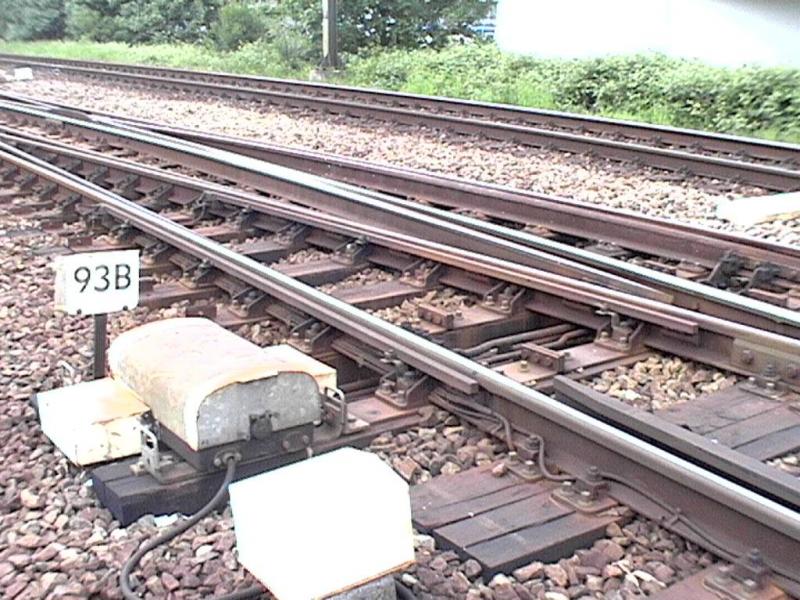

Deze plaatjes had ik nog op schijf staan.

Arreman · « **Reactie #2 Gepost op:** 21 October 2007, 10:21:45 »

Hallo,

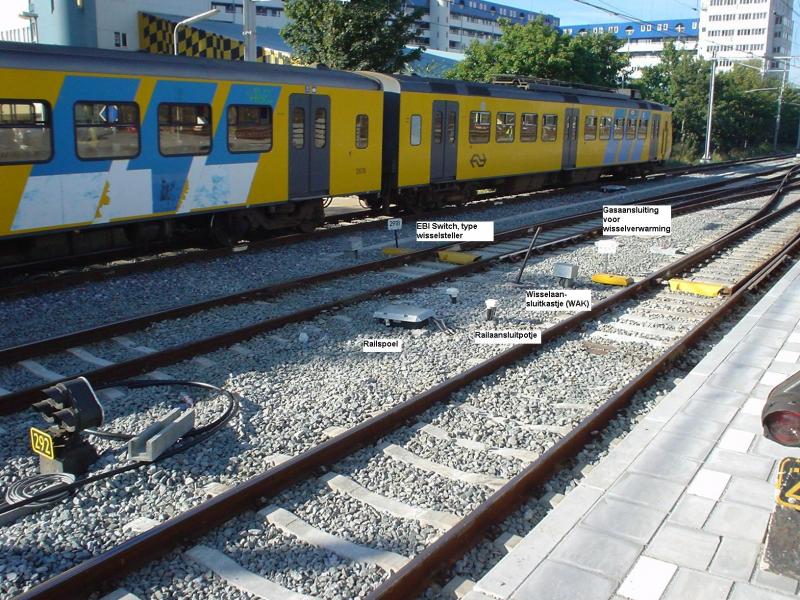

De bovenstaande fotos tonen een WAK (wisselaansluitkastje). Hierbij een overzichtsfoto van de diverse objecten rondom het spoor, m.n. de wissels.

We waren hier nog de vernieuwings werkzaamheden aan het afronden, vandaar de omhoog stekende pijp en de losliggende koker.

Met vriendelijke groet,

Bart

MRP_Peter · « **Reactie #3 Gepost op:** 21 October 2007, 12:03:25 »

Bedankt voor de info en foto's Henk en Bart

@ Bart:
Zijn van de railspoel en aansluitpotje maten bekend?
Ik kan geen maten afleiden van de foto, wat overigens jammer is.
Wel de kleur van het deksel van de stalen bak, is dat tegenwoordig helemaal wit?
Was 20 jaar geleden bijna helemaal zwart met alleen de schuine rand van het deksel wit geverfd, daarna ook nog een tijdje alleen de afgeronde uiteinden witgeverfd, m.a.w. kennelijk in vele uitvoeringen nu aanwezig

Met vriendelijke groet,

Peter.

Arreman · « **Reactie #4 Gepost op:** 21 October 2007, 17:41:22 »

Ik zal morgen (op het werk) eens opzoeken of ik wat detailtekeningen of in iedergeval wat maten voor je kan vinden.
De deksels van de railspoelen zijn normaal gesproken zwart De witte hoeken/randen is als er struikelgevaar is, bijvoorbeeld langs het schouwpad.

Deze deksel is niet geschilderd (staalkleur), volgens mij is dit tegenwoordig toegestaan. Veel railspoelen worden gereviseerd als ze verwijderd worden bij vernieuwingswerken, dus de zwarte deksels blijven voorlopig nog wel.

De deksels van de aansluitpotjes zijn altijd wit geschilderd.

Groeten, Bart

MRP_Peter · « **Reactie #5 Gepost op:** 25 October 2007, 04:38:42 »

Ik wacht even rustig af

Met vriendelijke groet,

Peter.

mark7758 · « **Reactie #6 Gepost op:** 25 October 2007, 08:54:43 »

Maten Railpotje. (ATB Lus kan ook)
Pijp onderkant 60cm (Zit dus ook een gedeelte in het ballast verwerkt.)
Lengte +/- 13,5 cm
Breedte +/- 18,8cm

Railspoelen moet nog eens opzoeken.
