Roco/Flm z21 upgraden naar +versie.

[Fred Peters]

Hallo,

Ik heb een witte roco z21 waarbij ik graag zou willen weten of ik de uitgang van de programmeer rails actief kan maken.
Zeg maar een z21+.. Niet alle bussen actief, alleen de programmeerrail optie erbij.

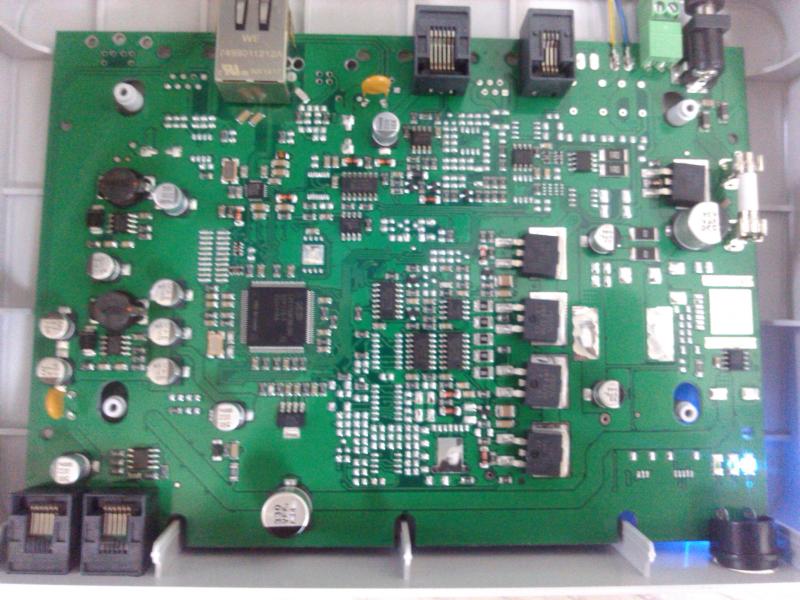

Ik heb de z21 zojuist opengeschroefd en de hele handel bekeken.

(excuses voor de slechte foto....)

Er zijn inderdaad meerdere soldeer punten niet voorzien van electronica, vandaar ook de witte z21 versie.
Ik heb om het te testen 2 draden (Geel en Blauw rechts bovenin)aan de programmeer spoor punten gesoldeert, helaas geen prik op het spoortje.
Jammer hoor... zo makkelijk gaat het natuurlijk niet!  Welke punten zie ik over het hoofd?
Waarschijnlijk heb ik voor een paar euro,s aan klein electronica nodig om dit mogelijk te maken.

Wie durft er eventueel zijn zwarte Z21 open te maken en een foto van die printplaat te maken waarna ik het verschil tussen de z21 en Z21 kan zien.

Eventuele opmerkingen van; oooooh, da mah nie! kunnen achterwege worden gelaten.

Fred

[Falkenberg]

Een paar componenten erbij solderen gaat vast lukken. Echter heb ik het vermoeden dat de firmware in dat ding het gewoon niet kan. En dan gaat de hardware ook niet lukken.

Dirkjan

[Fred Peters]

Ik vind het heel apart dat er niets op het interweb te vinden is omtrent het inwendige van de z21/Z21.
Het zou inderdaad kunnen dat de twee versies buiten de hardware verschillen ook verschillen qua firmware.
Er is helaas niets te vinden, ook niet op Duitse fora.

Fred

[Wim Ros]

Maar een plaatje is toch geen probleem, meer het probleem is het aantal onderdelen welke je mist en dan nog de vraag welke precies. Bijkomend probleem is de andere firmware.

Groetjes

[Fred Peters]

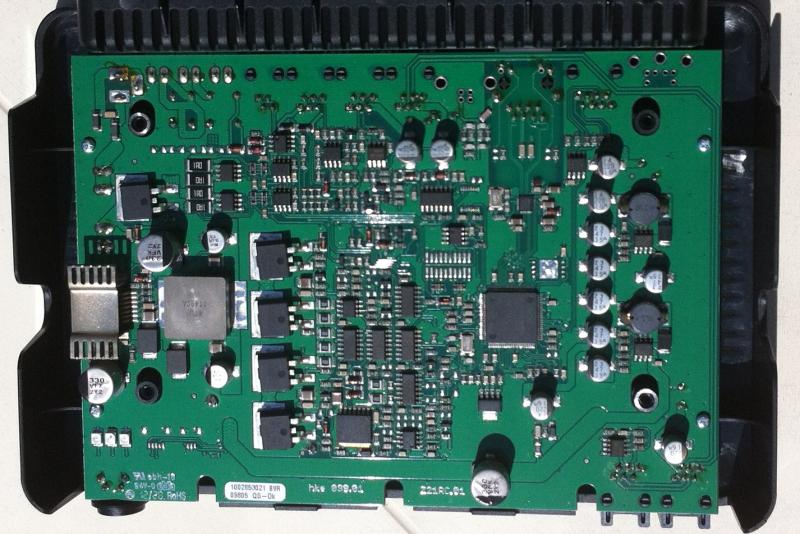

Bedankt voor de foto Wim.
Ik zie al dat dit een totaal andere print is.. buitenom het feit dat er meerdere componenten op zitten zie ik ook en dat je een ander versie printplaat hebt jij de 01 ik de 03.
Tevens lijkt het wel alsof de onderdelen op jouw zwarte z21 op de andere kant van de print zijn gemonteerd. In ieder geval de connectoren staan aan de andere kant.

Fred

[ivanzon]

De witte mist ook een stel componenten op de VRM, dus daar zou wel eens een andere cpu in kunnen zitten. Ook zitten er bij de zwarte meer heatsinks op de componenten

[Fred Peters]

Dat is jammer... Ik hoopte op een gevalletje zoals de oude roco versterker die je makkelijk om kon bouwen tot booster.
Die vlieger gaat voor de z21/Z21 helaas niet op. Roco/Flm heeft in eerste oogopslag dit concept dus aardig dichtgetimmerd.
Zijn er andere opties om bij een witte z21 een bruikbaar programmeerspoor te verkrijgen zonder elke keer met dat kleine groene stekkertje te moeten gaan rommelen...

Fred

[santerdam]

Fred,

Met een eenvoudig schakelaartje kun je heel makkelijk omschakelen tussen je baan en het programeerspoor.

Het is overigens niet zo dat Roco/Flm dit concept hebben dichtgetimmerd, ze hebben het ontwerp (en de productie) gewoon ingekocht.

Sander

[ivanzon]

Het zou mij niet verbazen als je deze kastjes ook in OEM versie kan krijgen (net zoals dat Esu ding van Piko)

[Ronaldk]

@Ivanzon: Het is al een OEM-versie Zimo heeft de z21 en Z21 voor Roco ontwikkeld. Dus als een groter broertje, met maximaal 10A tot 12A op de baan, wil hebben: de MX10. Ze zijn bezig voor het beschikbaar maken van de apps van Roco voor Zimo. Uit de nieuwsbrief van maart 2015:

According to a recent agreement between the Modelleisenbahn GmbH ZIMO Elektronik GmbH apps (manual control on the
smartphone, and in particular the cab apps) can also be used together with ZIMO digital systems. However, currently (January 2015),
the LAN interface of the MX10 (to which the wireless router would connect) is not in operation; the necessary software extension
should be available soon.

Groet Ronald.

[Wim Ros]

Het zou mij niet verbazen als je deze kastjes ook in OEM versie kan krijgen (net zoals dat Esu ding van Piko)

Wat ik wel ken van Piko is een Uhlenbrock ding, volgens mij.

Groetjes

[Wim Ros]

@Ivanzon: Het is al een OEM-versie Zimo heeft de z21 en Z21 voor Roco ontwikkeld. Dus als een groter broertje, met maximaal 10A tot 12A op de baan, wil hebben: de MX10. Ze zijn bezig voor het beschikbaar maken van de apps van Roco voor Zimo. Uit de nieuwsbrief van maart 2015:

Groet Ronald.

Geen idee of HKE ook voor Zimo en Roco ontwikkeld maar dat staat op de print als zijnde producent.

Groetjes

[vt175]

HKE maakte ooit een digitale DCC  decoder voor de Roco draaischijf.

[Ronaldk]

@wim: Zover ik altijd begrepen heb was Zimo de ontwikkelaar. Als ik zo snel even een zoektochtje op HKE doe zie ik dat HKE een centrale en handregelaar had: LokStation & Lokterminal. Ze zijn gestopt in 2005 met modelbaanartikelen zoals ik dat lees her en der. Mogelijk dat ze nog op de achtergrond nog ontwikkelen voor fabrikanten. Het kan heel goed een driehoekssamenwerking zijn.

Groet Ronald.

[henk]

Wat ik wel ken van Piko is een Uhlenbrock ding, volgens mij.

Groetjes

Ik denk dat de Piko Smart Control wordt bedoeld. Die lijkt verdacht veel op de ESU Mobile Control 2. Ze zijn niet eenkennig bij Piko.
