Ik schrik, begrijp ik het goed dat je 12V op de drukknop hebt? dus die 12V staat dan ook op de pin van de Arduino. Dat is vragen om problemen. Die pin mag je geen hogere voltage dan 5V geven.

Van het internet:
So assuming a standard Uno board that uses a nominal +5.0 vdc Vcc supply then the absolute maximum allowed digital input pin positive voltage would be +5.5. Any voltage higher then that would activate the internal positive clamping protection diode resulting in high current draw and pin damage.

Groet Meino

[Reinout van Rees]

Nee, ik heb geen 12V op de drukknop. Het enige gemeenschappelijke is de 0V. Bij de arduino zit een 7805 die de arduino met 5v voedt. Een pin met PULLUP ingesteld zit met een laaaaaaaange draad aan een drukknop. Die drukknop zit aan de 0V.

De 0V zou hetzelfde moeten zijn. En als de weerstand van de draad verwaarloosbaar is zou het spanningsverschil over de open drukknop richting 5V moeten gaan. Wat m'n multimeter aangaf was ergens rond de 4V Volgens mij wel 3.7 ofzo. Huh? Ik heb echt rare waardes gezien. De 12V was daar aan het "eindpunt" tot 10.7 ofzo gedaald. Terwijl ik de "ringleiding" uit dik luidsprekerdraad heb gemaakt. (Behalve het laatste metertje, maar goed).

Ik heb vanaf de trafo op meerdere punten de 12V gemeten. Vanwege aftakkingen zit er af en toe een kroonsteen, dus dan kan je lekker meten. Redelijk aan het begin ging het al eens met 0.5 V omlaag over een meter of anderhalf. Raaaaaaaar.

Heb jij alle bedrading gebundeld

Hier vraag ik me af of hier een spijker op z'n kop wordt geslagen. Ik heb alles parallel lopen. Uiteindelijk moet het "om" een deuropening heen, dus een bundel draden loopt daar bovenlangs. En onder de groot deel van de lengte van de baan heb ik alles ook ongeveer naast elkaar lopen.
"Alles" is in dit geval de 12V gelijkstroom, de 24V richting de ledstrips en de digitale stroom voor de rails.

Reinout

[meino]

Reinout

Er zijn twee verschillende problemen, nl de voltage drop over de 12v en de voltagedrop over de 5V. Die 12V die naar 10-11v gaat, wat wordt daar door gevoed? En je hebt het over een voltage drop van een 0,5v. Is dat in de 12V leiding? Je hebt het over luidsprekersnoer, 0,75M2? of is het dunner. Als het 0,75MM2 is, dan kan ik me haast niet voorstellen dat het draad een dergelijke voltage afname zou leiden (mits de draad niet inwendig ergens onderbroken is). Ik heb op een plek van mijn baan over een lengte van 2,5M een 5v leiding aangelegd met 0,25MM2 draad en daar heb ik geen significante voltage afname op (op het eindpunt meet ik 4,95V) en daar voedt ik 2 Arduino's, bezetmelders en 6 servo's mee zonder problemen. En die voltage drop over de 5V van de schakelaar zou geen probleem mogen zijn want dit is wat er is gedefinieerd voor een input op een digitale pin:
Anything below 1V will be considered low, anything above 1.8V is guaranteed to be. Digital Inputs have two states: Low and High. These states, called logic levels, refer to the voltage on the input being measured

Dus zolang de spanning boven de 1.8V is zou de output LOW zijn (als je INPUT_PULLUP hebt) en HIGH als de spanning onder de 1V zakt.

Groet Meino

[Priegelman]

Nee, ik heb geen 12V op de drukknop. Het enige gemeenschappelijke is de 0V.
...
De 0V zou hetzelfde moeten zijn. En als de weerstand van de draad verwaarloosbaar is zou het spanningsverschil over de open drukknop richting 5V moeten gaan. Wat m'n multimeter aangaf was ergens rond de 4V Volgens mij wel 3.7 ofzo. Huh? Ik heb echt rare waardes gezien. De 12V was daar aan het "eindpunt" tot 10.7 ofzo gedaald. Terwijl ik de "ringleiding" uit dik luidsprekerdraad heb gemaakt. (Behalve het laatste metertje, maar goed).

Ik heb vanaf de trafo op meerdere punten de 12V gemeten. Vanwege aftakkingen zit er af en toe een kroonsteen, dus dan kan je lekker meten. Redelijk aan het begin ging het al eens met 0.5 V omlaag over een meter of anderhalf. Raaaaaaaar.

Hier vraag ik me af of hier een spijker op z'n kop wordt geslagen. Ik heb alles parallel lopen. Uiteindelijk moet het "om" een deuropening heen, dus een bundel draden loopt daar bovenlangs. En onder de groot deel van de lengte van de baan heb ik alles ook ongeveer naast elkaar lopen.
"Alles" is in dit geval de 12V gelijkstroom, de 24V richting de ledstrips en de digitale stroom voor de rails.

Reinout

5V op de drukknop dus, gelukkig maar.

Je hebt aan zowel de 12V- zijde als de 5V-zijde forse spanningsval. Er maakt iets niet goed verbinding of de draad is te dun voor de stroom die er loopt.

Dat de bedrading over grote afstand vlakbij elkaar ligt is goed, dat helpt om storingen te voorkomen.

...
En als de weerstand van de draad verwaarloosbaar is zou het spanningsverschil over de open drukknop richting 5V moeten gaan. Wat m'n multimeter aangaf was ergens rond de 4V Volgens mij wel 3.7 ofzo. Huh? Ik heb echt rare waardes gezien.
...

Als die drukknop niet ingedrukt is zou er geen stroom moeten kunnen lopen door de draad van die knop. Als er geen stroom kan lopen kan er geen spanningsval zijn maar die is er blijkbaar wel. En bij een kleine stroom is een spanningsval van 1-1,3V wel erg veel, hier klopt iets niet.
Zoiets kan de werking van de vorige infraroodsensor natuurlijk ook verstoord hebben als hetzelfde zich daar voordoet. Het geconstateerde probleem kan hiervan het gevolg zijn.

Heb je de mogelijkheid om vlakbij de Arduino te meten hoeveel stroom er richting (niet ingedrukte en wel ingedrukte) knop loopt?
Kan je de voedingsspanning van de infraroodsensor meten en kijken wat de invloed van het bedienen van de drukknop is op de voedingsspanning van de infraroodsensor?

...
dit is wat er is gedefinieerd voor een input op een digitale pin:
Anything below 1V will be considered low, anything above 1.8V is guaranteed to be. Digital Inputs have two states: Low and High. These states, called logic levels, refer to the voltage on the input being measured

Dus zolang de spanning boven de 1.8V is zou de output LOW zijn (als je INPUT_PULLUP hebt) en HIGH als de spanning onder de 1V zakt.
...

Weet jij zeker dat het niet andersom is?

[Benelux795]

Uiteindelijk moet het "om" een deuropening heen, dus een bundel draden loopt daar bovenlangs.

Loopt er langs de deur ook 220V naar een lichtknop of stopcontact? Ik heb een LED buitenlamp die dimt als de ijskast aan slaat, omdat de kabel naar de schakelaar uit m'n hoofd 1,5m parallel loopt met de draad naar de ijskast

PS laag voltage gelijkstroom doet volgens mij niet zo veel mbt interferentie.

[meino]

Weet jij zeker dat het niet andersom is?

Ik weet dit zeker, dit is een groot verschil tussen INPUT en INPUT_PULLUP. Zie weer een stukje documentatie:
Properties of Pins Configured as INPUT_PULLUP These built-in pullup resistors are accessed by setting the pinMode() as INPUT_PULLUP. This effectively inverts the behavior of the INPUT mode, where HIGH means the sensor is off, and LOW means the sensor is on. The value of this pullup depends on the microcontroller used.

Waarom dit bewust zo gedaan is, is mij niet duidelijk, alhoewel ik wel vermoedens heb, maar dat heeft te maken met de specifiek situatie in het gebruik, HIGH betekend er is iets geactiveerd en LOW betekend niet actief. Bij een digitale bron (INPUT) betekend meestal dat actief er 5V op de pin gezet wordt. Bij een drukknop wordt het signaal meestal naar aarde (0v) getrokken, dus daar is HIGH 0v. In dat laatste geval moet de Arduino 5V spanning op de pin zetten om het te laten werken, vandaar de pullup weerstand die daar voor zorgt. Eigenlijk zijn de termen HIGH en LOW verwarrend.

Groet Meino

[Reinout van Rees]

Het is in ieder geval netjes INPUT_PULLUP, dat kan ik garanderen
Ik zal binnenkort nog eens netjes alles doormeten, want de "het is raar", daar ben ik het helemaal mee eens. En ook dat dit soort grote spanningsvallen niet voor zouden moeten komen. Ik zal de luidsprekerdraaddiameter ook nazoeken, maar het valt gegarandeerd onder "best wel lomp dik genoeg".

Ik doe niets raars, volgens mij, dus ik ben erg verbaasd over m'n rare metingen.
Ik ben programmeur, dus ik ben eraan gewend dat als er iets onmogelijks gebeurd dat desondanks toch gebeurd, dat je nog eens een extra keer extra rustig en extra secuur en extra onbevooroordeeld alles moet meten.

Wat aan de 12V hangt is verder niet wereldschokkend. Een kwart ampère ofzo. Vijf arduino's (2 uno, 1 mega, 2 nano), 6 relais, handjevol straatlantaarns, paar ledjes.

Reinout

[Falkenberg]

De 0V zou hetzelfde moeten zijn.

Dat is niet gegarandeerd. Je GND kan ook hoger komen te liggen en meet je hetzelfde

[Benelux795]

Loopt er langs de deur ook 220V naar een lichtknop of stopcontact?

Maar dit was het niet..? Ben wel benieuwd; is niet onmogelijk.

PS las net ook dit: "Bij een vorige baan eens een 230V kabel naast een STP (shielded ethernetkabel) laten liggen om die netjes boven het systeemplafond weg te werken. Was hooguit een metertje of 7 dat de boel dicht naast elkaar lag, maar je kreeg wel een flinke opdonder als je de stekker van de STP kabel aanraakte (die weer aan de afscherming van de ethernet kabel lag). Bij meting bleek daar ongeveer 100V AC op te staan."

[Reinout van Rees]

In plaats van een multimeter heb ik vanavond ontspannen multiplex gezaagd en een "sleutelkastje" in elkaar geklust. Daarmee worden de twee sleutels die je bij het rangeren voor een wissel+stopontspoorblok nodig hebt vastgehouden.
Enfin, ik heb er een 4 minuten filmpje van gemaakt. Ietwat provisorisch en de boel valt ook bijna naar beneden omdat het nog niet vast staat en ik de camera met de andere hand vast heb, maar goed

<a href="https://www.youtube.com/v/Ayg-HHTk4QQ" target="_blank" class="new_win">https://www.youtube.com/v/Ayg-HHTk4QQ</a>

Reinout

[meino]

Wat aan de 12V hangt is verder niet wereldschokkend. Een kwart ampère ofzo. Vijf arduino's (2 uno, 1 mega, 2 nano), 6 relais, handjevol straatlantaarns, paar ledjes.

Die Arduino's mogen geen enkel probleem met die lagere spanning van 10,7V hebben. Zolang de spanning boven de 7V blijft is er geen enkel probleem, daar zorgt de voltage regulator op de Arduino wel voor.

Groet Meino

[Reinout van Rees]

De arduino's hebben allemaal zo'n 7805 ervoor (degene voor de overwegaansturing was de enige waarbij ik het in eerste instantie niet gedaan had "omdat er toch geen servo aan hing").

Reinout

[Reinout van Rees]

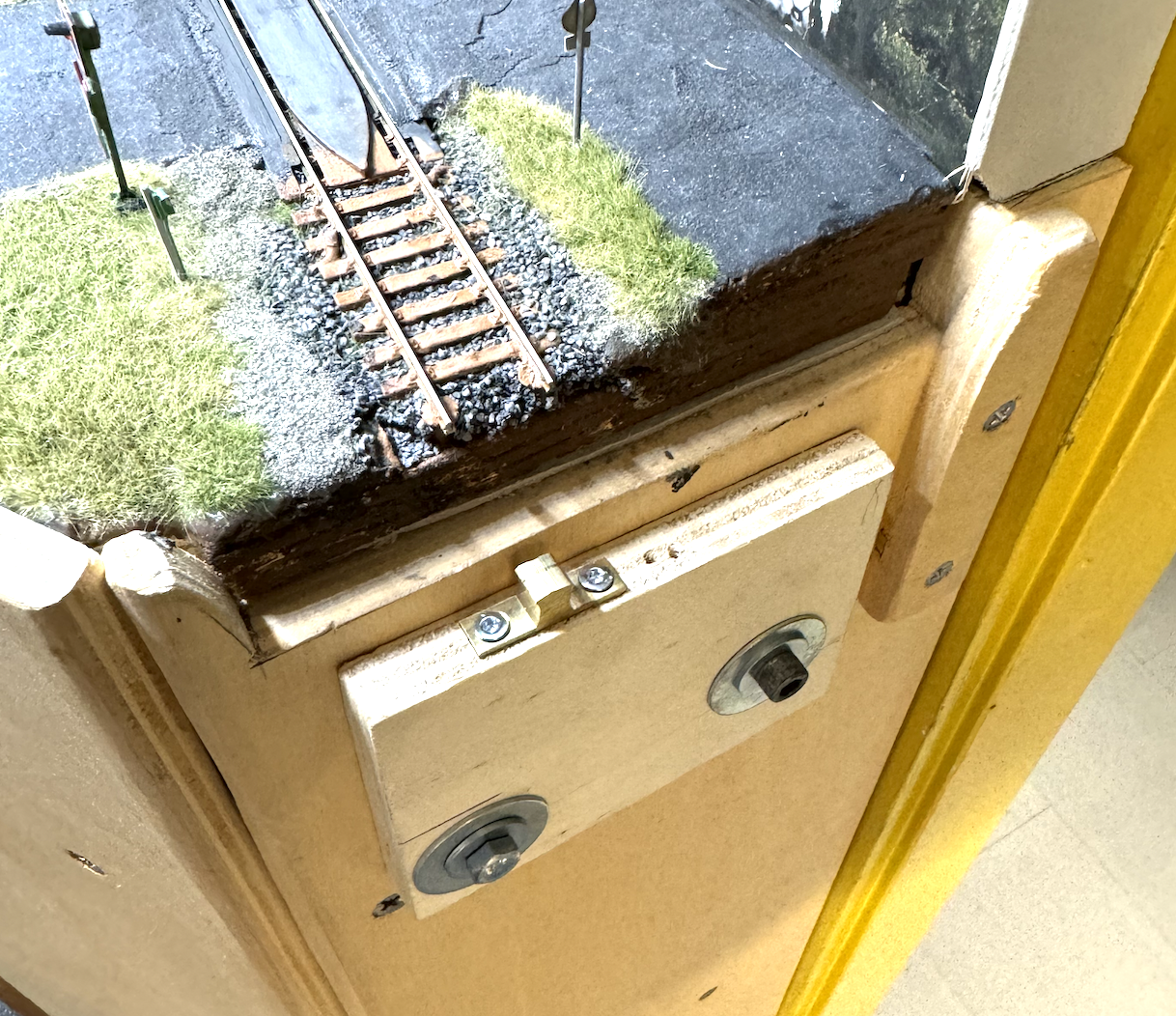

De aansluiting van het spoor op de klapbrug richting Berenbach was me al een tijdje een doorn in het oog. Afhankelijk van de temperatuur, de luchtvochtigheid en waarschijnlijk de hoeveelheid kauwen in de dakgoot... fluctueerde het nogal. Soms een kartonnetje eronder, soms weer niet. Ook de zijdelingse beweging... de ene maand klopt het, de andere maand wil je weer gaan vijlen of juist een stukje karton ertussen zetten.

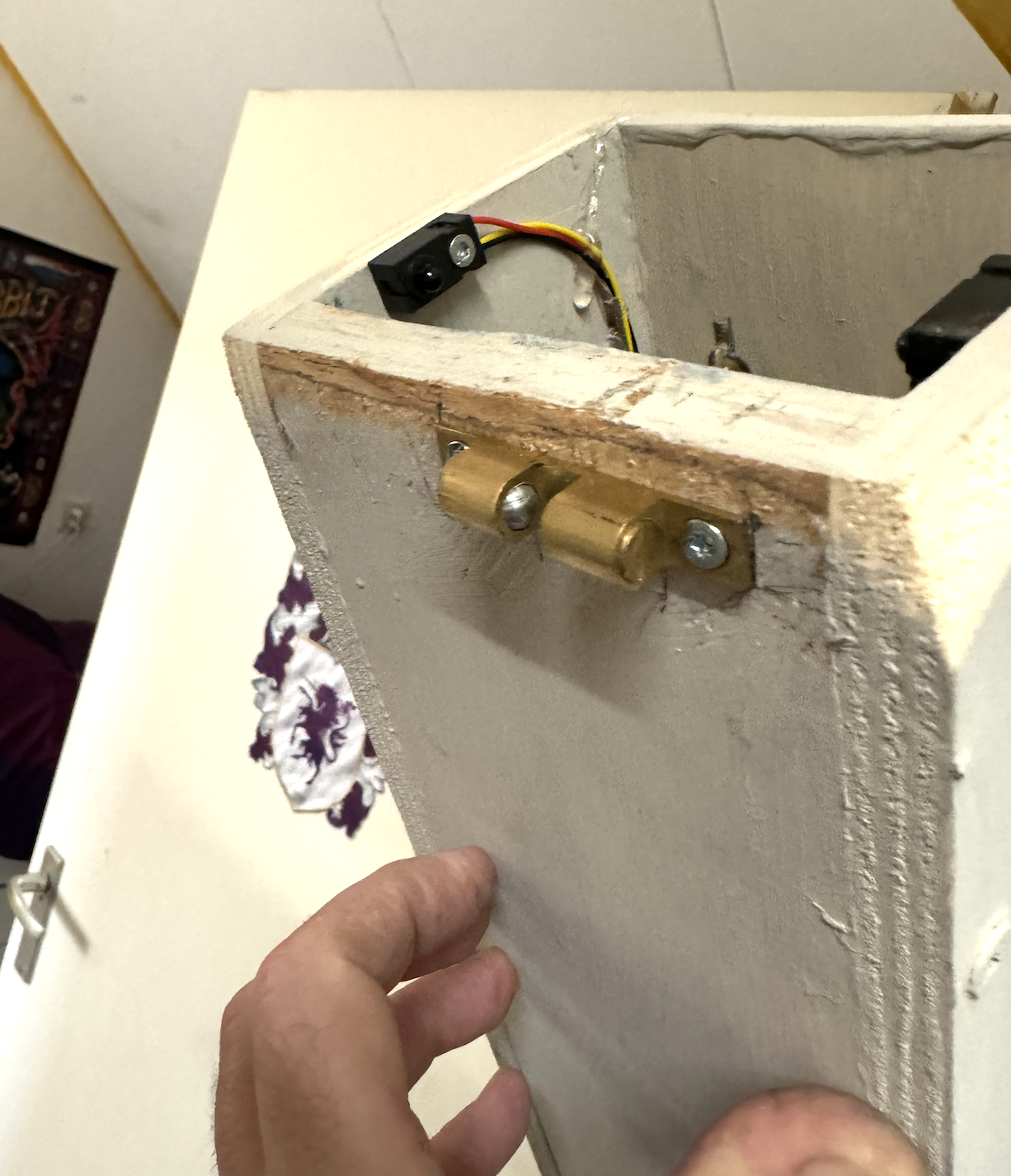

Enfin, ik heb nu een poging gewaagd met zo'n hoe-heet-het-vastklik-ding waarvan de onderkant rust op een plaatje multiplex dat ik d.m.v. bouten een beetje kan bijstellen. Net zoals een moduleovergang:





Benieuwd hoe dat in de praktijk bevalt. Op het moment is de overgang in ieder geval véél soepeler dan het de laatste tijd ooit geweest is.

Reinout
