Conrad wisselmotoren aansturen met Digirails 4018 mogelijk?

[jerrytrein]

Ik heb digirails 4918 wiisel decoders
Conrad wissel motoren met eind afschakeling
het moet met diodes toch kunnen om deze om te zetten
heeft iemand support
gr jerry

[Klaas Zondervan]

Ik vermoed dat je de 4018 bedoelt.
Volgens de handleiding moet daar nog een wisselmotorinterface (4101) tussen. En die interface is meer dan een paar diodes.

[Ronaldk]

Inderdaad het is wat Klaas aangeeft. Je hebt iets meer nodig dan alleen de 4018. Je kan ook even een kijkje nemen in de Encyclopedie voor wat zelfbouw tussenmodule. Kijk even bij digitaal en dan wissels aansturen.

Groet Ronald.

[jerrytrein]

ik zoek eigenlijk een schema om ze zelf t maken
zat ook te denken aan een dubbel polig relais
Aansturen met de decoder
en de voeding met ac
of eens zoeken of wim ros of iemand een schema heeft
bij digi rail wel antwoord op het omzeilen van de gelijkrichter(kan niet ivm de opbouw van de rest)
maar de vraag om een schema nog niet

[Thurbo]

ronald gaf je al de hint, de encyclopedie:
http://encyclopedie.beneluxspoor.net/index.php/Hulpschakeling_motorwisselaandrijvingen

Op onze clubbaan hebben we ook een aantal "conrad's" aangedreven met behulp van een hulpprintje icm een digirails 4018

[Klaas Zondervan]

zat ook te denken aan een dubbel polig relais
Aansturen met de decoder
en de voeding met ac

Lijkt me nogal ingewikkeld.
Neem gewoon de schakeling die in de Encyclopedie staat. Mijn advies: neem de laatste schakeling die daar staat. Dat is de versie voor gemeenschappelijke min.
Het enige verschil is dat je in plaats van de BD679 de BD678 moet nemen, dan wordt het een versie met gemeenschappelijke plus, die past op de 4018.

[jerrytrein]

die laatste had ik in de enci gevonden in een topic
ik wist niet zeker of dat de goede was
iig bedankt
als ik nog wat info wil lezen jullie dat wel
gr jerry

[Henk Veenstra]

Dag Jerry,

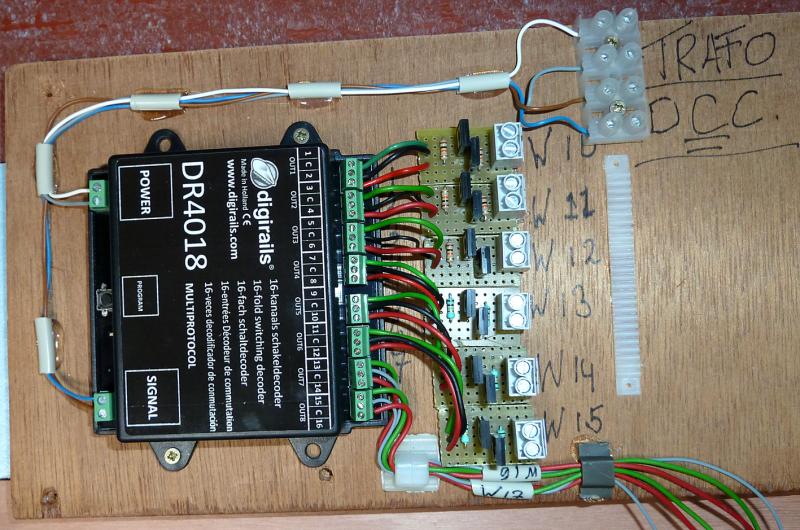

Op de volgende manier heb ik de conradwisselmotoren aangesloten op
de Digirails 4018.
Werkt perfekt.





mvg Henk

[jerrytrein]

zijn dat de printjes
En hoe zitten de kroonsteentjes vast
Ziet er netjes uit en als het perfect werkt ga ik de spullen bestellen bij conrad

[Remunj]

En hoe zitten de kroonsteentjes vast

Ik denk net als de rest van de componenten met soldeer

[Henk Veenstra]

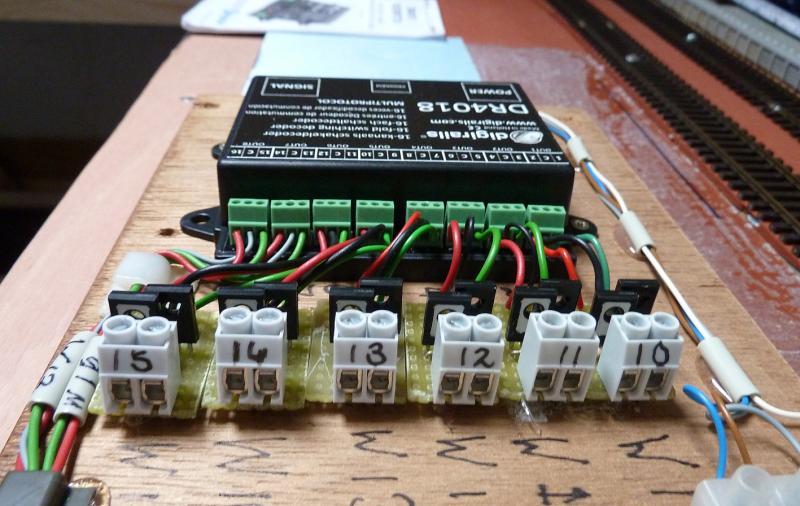

Jerry, de kroonsteentjes zitten op een klein printje gesoldeerd.
Bestaande uit 2 Transistors BD680/Conradnr. 155425 en 2 weerstandjes + de kroonsteentjes.

mvg Henk

[bellejt]

ik heb meteen zijn grotere broertje genomen : BD902.De BD679/680 ging hier regelmatig defekt bij mijn Hoffmann 's.
voor meer info zoek eens onder LA010.

[Thurbo]

Lijkt me nogal ingewikkeld.
Neem gewoon de schakeling die in de Encyclopedie staat. Mijn advies: neem de laatste schakeling die daar staat. Dat is de versie voor gemeenschappelijke min.
Het enige verschil is dat je in plaats van de BD679 de BD678 moet nemen, dan wordt het een versie met gemeenschappelijke plus, die past op de 4018.

Kan iemand deze info toevoegen aan de encyclopedie? Lijkt me een waardevolle toevoeging.

[Henk Veenstra]

Bellejt,

Ik heb al ongeveer 3 jaar de BD680 transistor in gebruik
en nog nooit een probleem ermee gehad.

mvg Henk

[De Stoker]

/topic
Sorry maar even tussen door aan Henk,

Jij hebt daar op die plaat links naast de kroonstenen ook al van die mooie strips om draden in te drukken, ik ben er al een tijd naar op zoek maar kan ze niet vinden. Heb je toevallig een materiaal nummer en waar je ze kunt bestellen?

topic,

Interressant om eens te onthouden deze
