Bouw NS 3737 model, hout, schaal 1:12.

[dennisvanmanen]



[dennisvanmanen]

hallo mensen ik ben dennis ik ben 12 jaar en ik ben net nieuw op dit forum.
maar waar dit over gaat ik ga een model van de ns 3737 bouwen van hout in schaal 1:12 en ga later foto's posten en wou van mensen goeie technieken weten voor het bouwen voor moeilijkere dingen als wielen drijfwerk enz.
gr dennis

[Lambert1921]

Hallo Dennis.

Nou zeg jij begint al meteen met een groot project. Maar ik was ook 12 toen ik met modelbouwen begon. Ik heb de eerste locomotief gemaakt waar mijn vader op werkte op de mijn. Maar ook van hout, plastick, koper buis en de stoomdom maakte ik van een dop van een shampoo fles.
Ik zal kijken of nog foto's vind. Ook de wielen had ik van hout gemaakt. Ik heb een elektrische figuurzaag. En dat raad ik je wel aan. Maar de eerste wielen heb ik met de hand-figuurzaag uitgezaagd. De ketel maakte ik van PVC buis (regenwaterafvoer). Maar voor een lok van 1:12 moet dat wel een dikke zijn.
Ik heb hier nog voorbeelden liggen van houten wielen voor de NS lok 2100, schaal 1:10. Ik weet niet of je het drijfwerk bewegend wil maken, anders kun je dit ook van hout maken.
Tekeningen van de 3737 heb ik ook nog.
Als je nog meer vragen hebt laat je het maar weten.

Groeten Bert Senden.

[dennisvanmanen]

beste bert heel erg bedankt voor de handige tips. foto's krijg ik heel graag en als het zou lukken zou je de tekeningen ook op het forum kunnen zetten want tekeningen van de ns 3737 kan ik zelf niet vinden
foto's komen binnenkort nog
gr dennis

[Lambert1921]

Hallo Dennis.

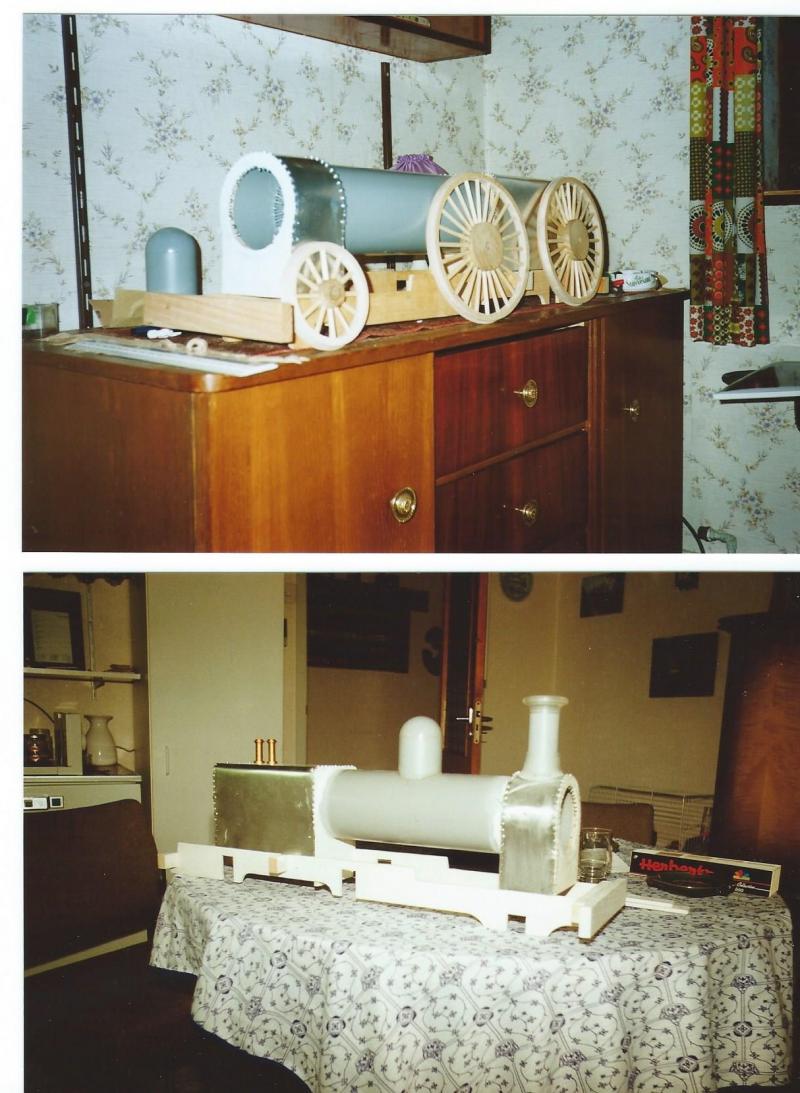

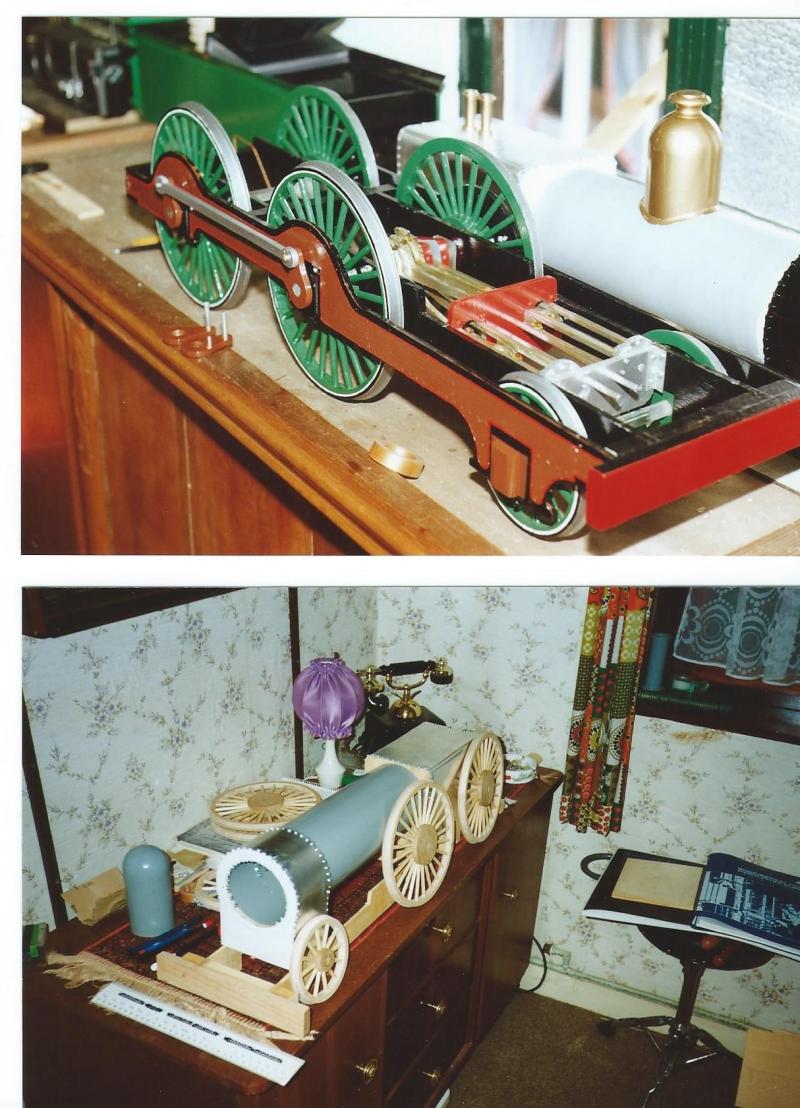

Hier alvast een paar foto's. Maar om eerlijk te zijn heb ik deze lok een paar jaar later gebouwd. Het is een NS1300 (Grote groene). Een er van staat in het spoorweg museum. Op de foto's kun je wel zien dat ik de wielen van hout heb gemaakt en ook hoe de ketel in elkaar zit.
Ik zal kijken of ik de tekeningen kan inscannen. Je kunt ook eens informeren bij de NVM nederlandse vereniging van modelbouwers. Deze hebben een archief. Ook bij het utrechts archief kun je informatie opvragen.

Gr. Bert.

[Lambert1921]

Hallo Dennis.

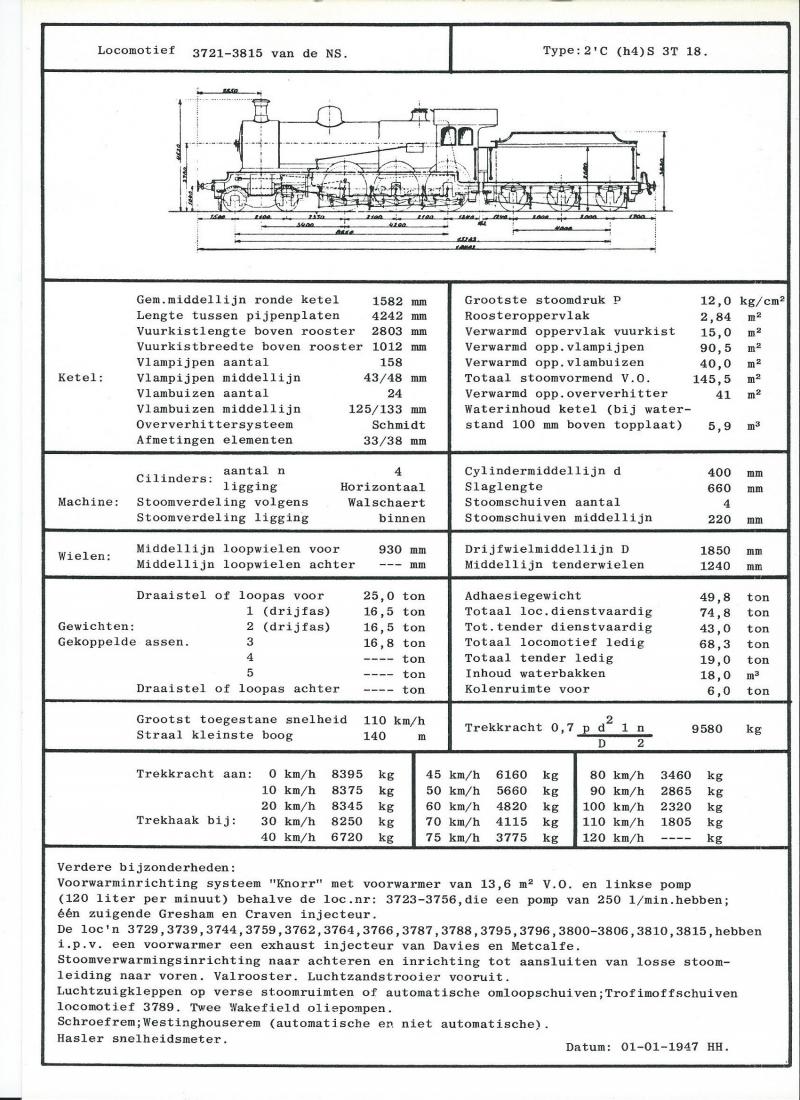

Ik heb nog even een tekening gezocht. Heb je alvast een overzicht.

Gr. Bert.

[dennisvanmanen]

heel erg bedankt voor de foto's en wat is de ns 1300 mooi zeg.
is hij af gekomen? en hoe heb je de wielen eigenlijk gemaakt ziet er heel netjes uit
gr dennis

[Lambert1921]

Hallo Dennis.

Misschien een beetje moeilijk. Maar de wielen zijn gemaakt volgens de  karrewiel procedure. Eerst rondom in de flens en de naaf de gaten geboord en toen alle spaken er los ingestoken. Dat zijn zoals je kunt zien gewoon ronde stokjes.  Maar ik heb ook wielen gemaakt die uit een stuk zijn uitgezaagd. Ik heb er daar nog van liggen. Zal ik wel een foto van maken. Die 1300 is afgekomen...............en verkocht. Heeft nog geruime tijd ten toon gestaan in het station van Simpelveld. ook deze lok is schaal 1:10.

Gr. Bert.

[dennisvanmanen]

bedankt voor de reactie en ik denk dat dat wel het handigste is om de wielen gewoon uit te zagen en de spaken rond te schuren wat is het onderstel trouwens mooi geschilderd vast lang mee bezig geweest
gr dennis

[Herwim Frank]

Hallo Dennis

Allereerst welkom hier op de site.
Wat een mooi idee om dit te gaan doen.
Nu las ik dat Bert jou een tip gaf van een electrische figuurzaag machine.
Toevallig had ik van de week besloten de mijne (merk is Ferm) weg te doen omdat ik een andere machine heb
aangeschaft.
Verder wat de tekeningen betreft van de NS 3737 zou je in het Utrechts archief kunnen kijken en wat ook een
mogelijkheid is om eens met Artitec te praten, die hebben deze lok vorig jaar uitgebracht zullen vast gegevens hebben. Ook het Spoorweg museum zal je kunnen helpen.
Je kan me een PB tje sturen als je interesse hebt in de figuurzaag machine dan praten we verder.
gr.
Herwim

[dennisvanmanen]

beste herwim
kwa de figuurzaagmachine ik heb er al een staan maar toch bedankt
en heel erg bedankt voor de andere tips ik zal er is even heen gaan en kijken.
gr dennis

[Lambert1921]

Hallo Dennis.
Heb nog wat foto's gemaakt van een model waar ik jaren geleden mee ben aangevangen. Het is een NS2100. Ook schaal 1 :10.
Ik heb hierbij ook foto's van de houten wielen. De buffers en andere onderdelen op de foto's heb ik op een draaibank gemaakt.
Maar er zijn genoeg mogelijkheden om ook zonder draaibank deze onderdelen te maken.
Ook van de tender heb ik een foto gemaakt. De klinknagels die je in de zijwanden ziet heb ik gemaakt door allemaal kleine koperen spijkertjes er in te tikken, en dat zijn er heel wat. De zijwanden zijn gemaakt van 1mm dik aluminium plaat. Daar zijn eerst de 1mm gaatjes ingeboord voor het in tikken van de klinknageltjes. En dat schilderen van het frame was zeker veel werk, maar het afplakken van al die lijntjes was meer werk dan het schilderen.
En er is een stuk gereedschap wat niet te koop is, maar waar je wel een hele hoop van moet hebben :GEDULD.

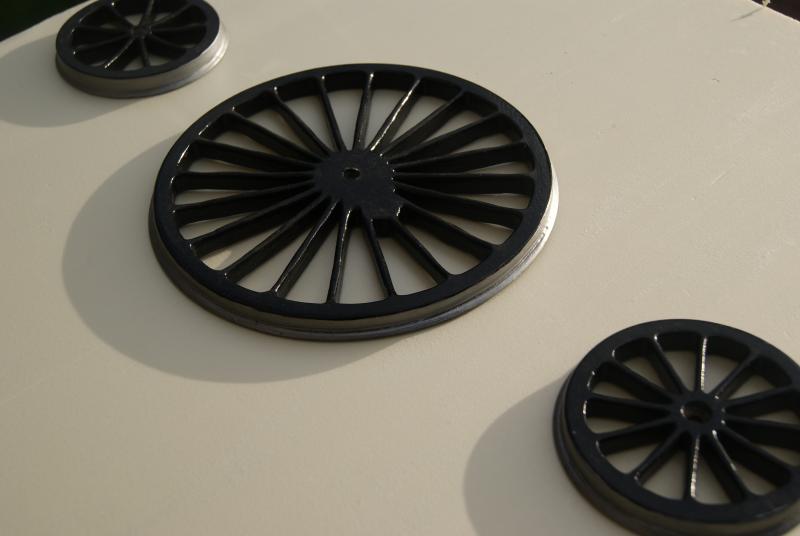

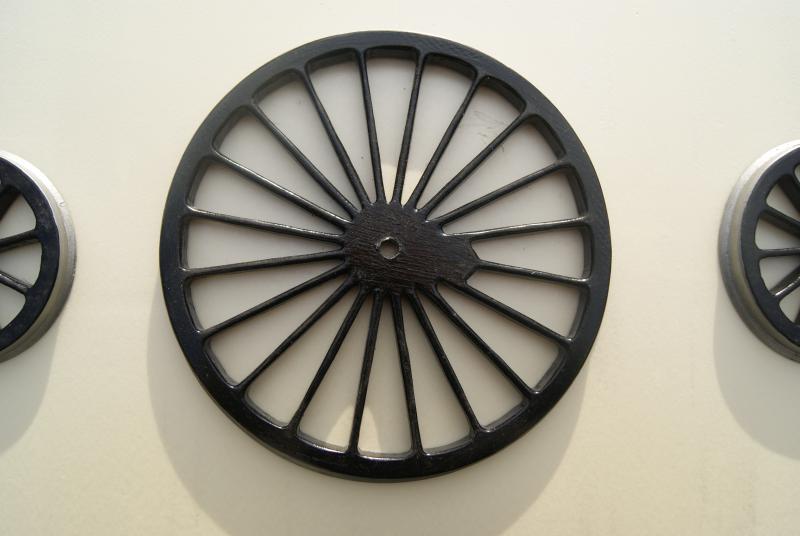

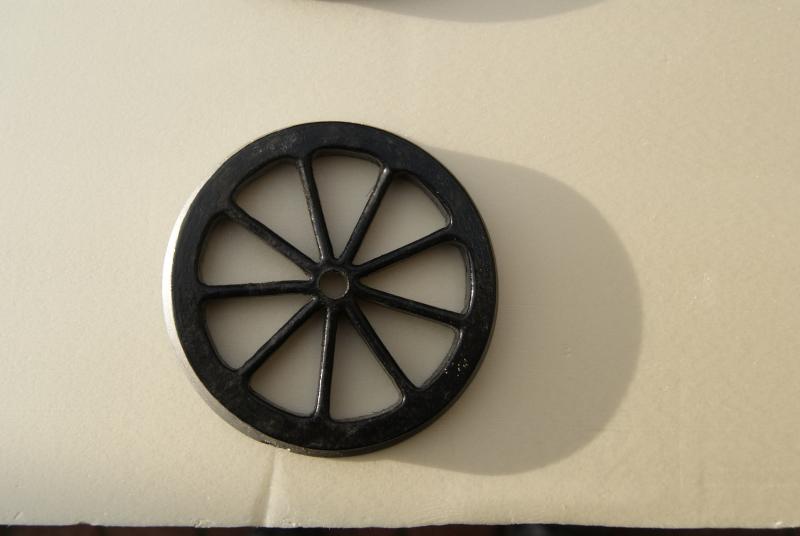

 De houten wielen.

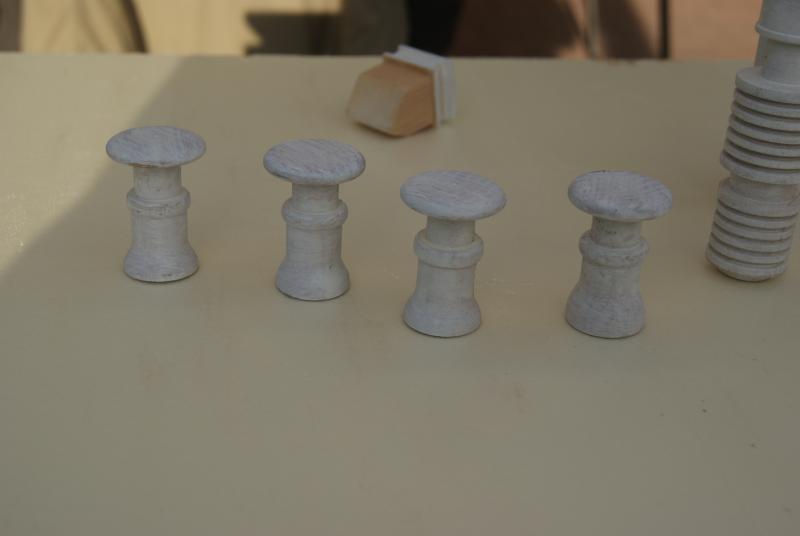

De Buffers

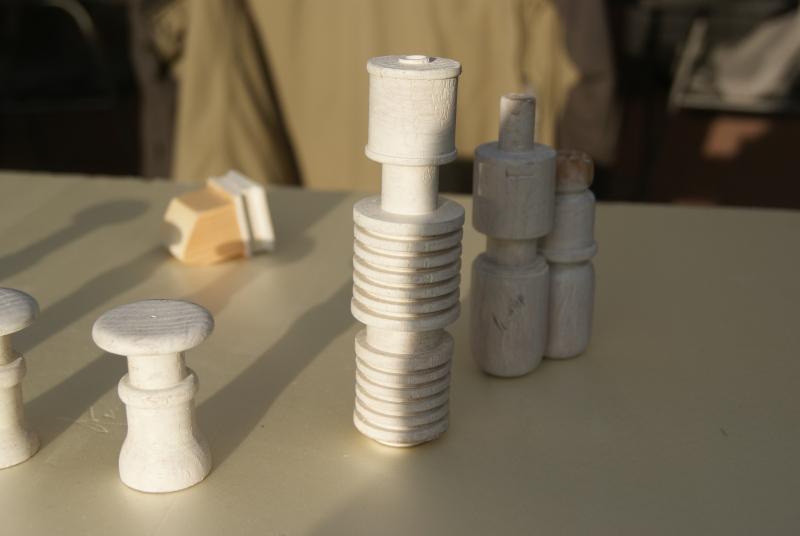

De luchtpomp en voedingspomp voor de voorwarmer.

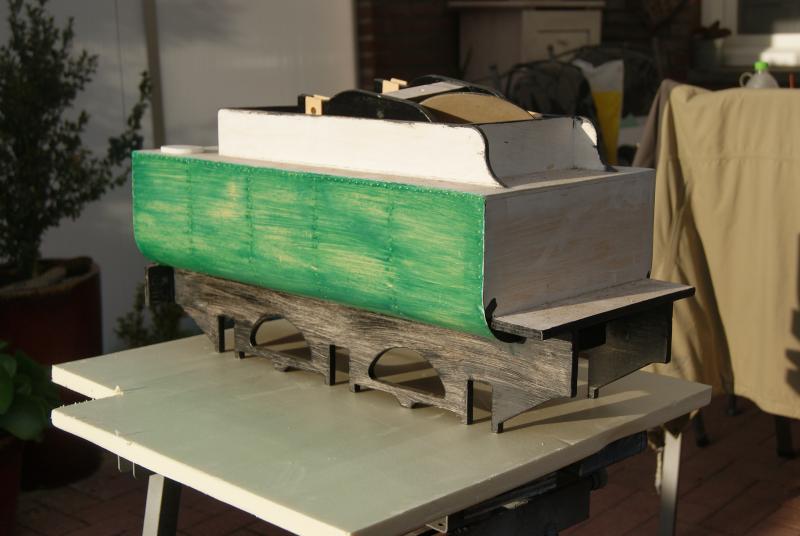

De tender die nog vol licht met onderdelen van de lok.


Een aspot voor de tender. En zoals je kunt zien, helemaal van hout.

[Hollandspoor]

Fantastisch dat een 12 jarige dit plan heeft opgevat. Kan alleen maar er op wijzen om de wijze raad van Bert (Lambert 1921) zeer ter harte te nemen. Bert is een meester in het zelf bouwen. Kijk zelf maar naar zijn prachtige werkstukken. Vooral veel geduld wordt er gevraagd. En als het niet helemaal lukt, gewoon opnieuw proberen. Zo heeft Bert ook zijn vaardigheden geleerd.
Veel succes met de bouw en zie uit naar je vorderingen.

[dennisvanmanen]

bedankt voor de tips over dielen de pompen etc ik ga vandaag of morgen beginnen met bouwen en zal binnenkort de eerste vorderingen op het forum zetten. ben benieuwt of het me gaat lukken vast wel met allle hulp en tips die ik al gekregen heb van veel mensen op het forum en mijn opa die ook doet aan modelbouw en jong ben ik inderdaad wel maar ik doe al een paar jaar onderzoek naar DE JUMBO en heb vast a ruim 200 foto's van de 3737 gemaakt dus voor de meeste details heb ik al een foto behalve dingen als het machinistenhuisje en andere plekken waar je niet zo gauw komt alle hulp is van harte welkom
gr dennis

[Lambert1921]

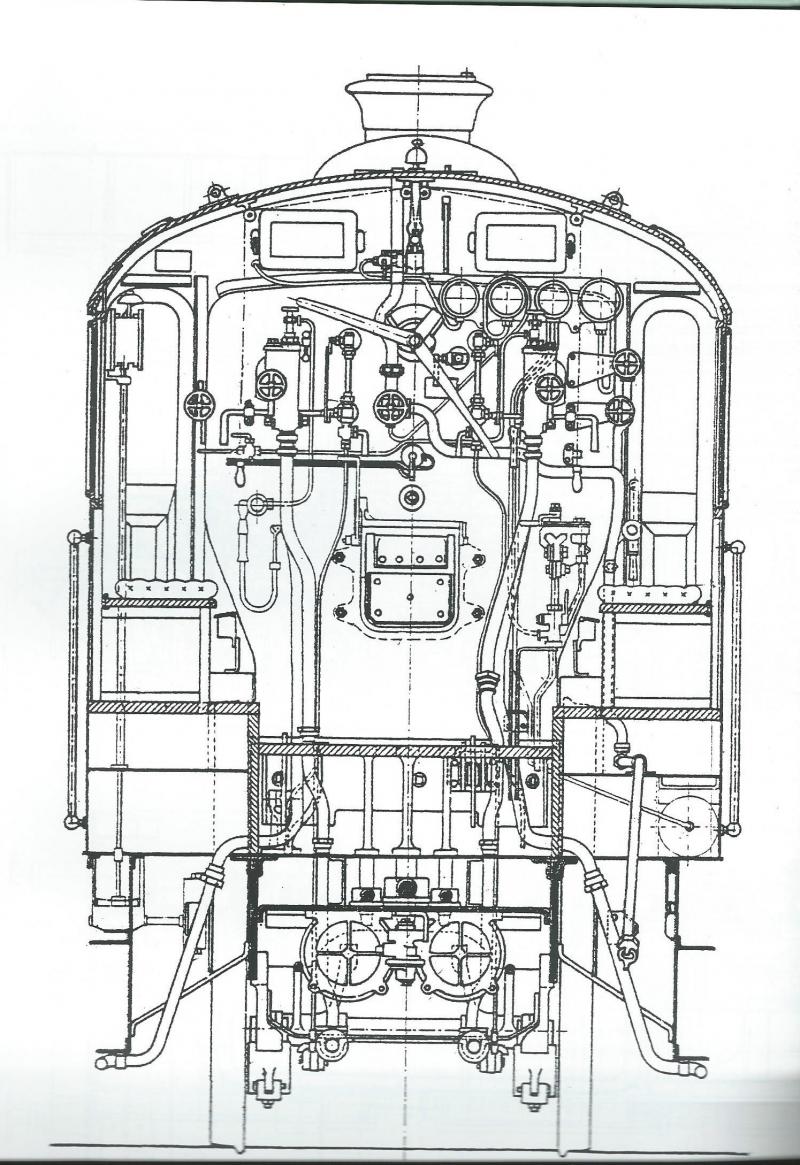

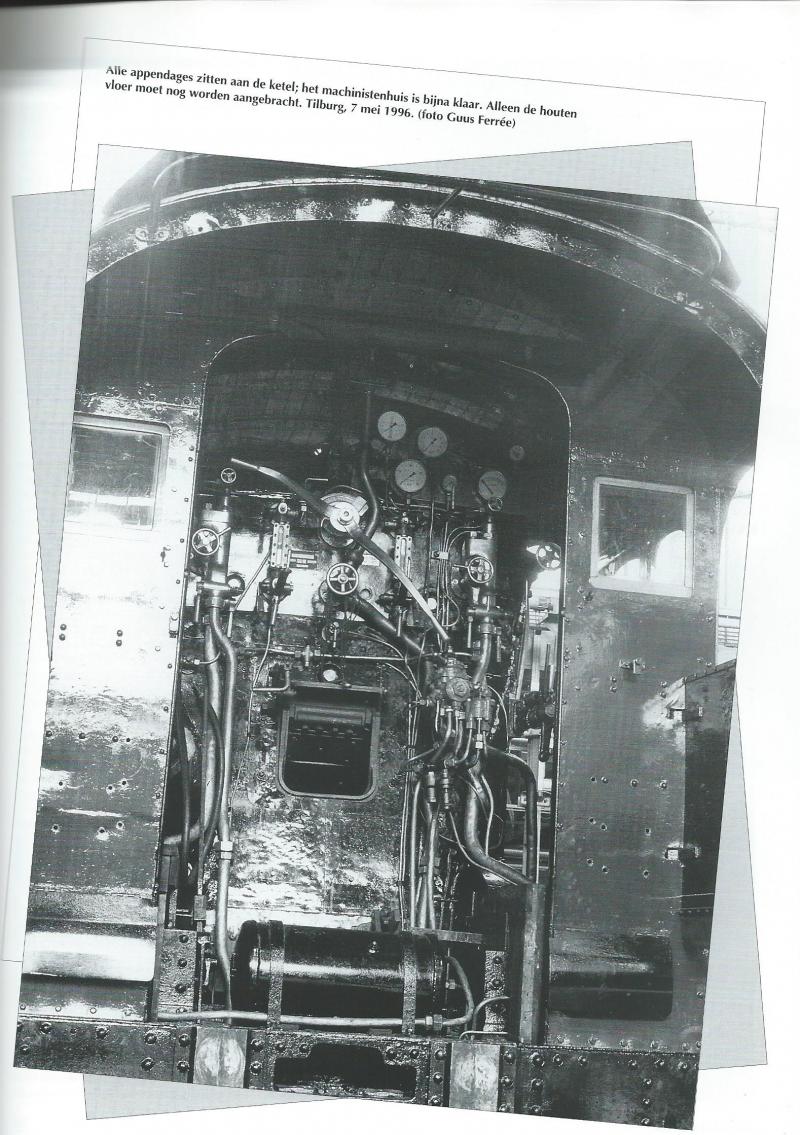

Alsjeblief een tekening en foto van het machinistenhuis van de 3737. Deze komen uit het boek van Jan de bruin en Guus Ferrée.
Ik heb er nog een tekening van maar die moet ik even zoeken.

Gr. Bert
