Even voorstellen en baanplan

[watch10]

Ik heb het even terug gekeken, maar dat stond er idd niet bij.
Zoals het nu is, is dat wat of niet.


Verzonden vanaf mijn iPad met behulp van Tapatalk

[Niels B]

Ik heb mijn reactie reeds gegeven. De binnenste lus is pas na drie ronden te bereiken. Waarom wil je dat? Ik zal binnenkort even wat proberen te tekenen voor je, om je te laten zien hoe ik het zou doen.  Even zien wanneer ik tijd heb.

Grt,
Niels

[Martin Hornis]

Hoe denk je over zoiets?

Het gaat erom dat je alles langs de muur laat lopen, je kunt dan ook makkelijker omhoog en omlaag.

bron: http://ogrforum.ogaugerr.com/topic/my-shelf-layout-plan

Het gaat hier erg snel. Sinds midden vorig jaar ben ik bezig om mijn baan naar een dergelijke vorm om te bouwen. De buitenmaten zijn 5,5 * 5,5 m.

Onderaan was een hellingbaan naar linksbeneden. Linksboven was het einde van het kopstation. De rails die aan de linkerkant waren, liepen met een boog onder het station. Rechtsboven was een keerlus (onder het station). Rechts en vooral onder is een trapgat. Met een aantal muursteunen wordt de smalle baan (18 cm breed) ondersteund. Net boven de rechtsonderboog heb ik een gat in een ruit gemaakt waar de treinen doorheen rijden. In de afscheiding van het trapgat met de kamer (middenonder) zit ook een gat, die door een tunneningang gecamoufleerd wordt. De rails linksonder lopen gedeeltelijk achter een losse kast. Boven die kast is een verlaagd 'plafond' dat als opbergruimte dienstdoet.

[watch10]

Naar aan leiding van jullie tips toch maar weer achter de tekentafel gekropen met als resultaat het volgende schaduwstation.
Hij is wat groot maar ik ga hem in het begin niet zo groot aanleggen, maar voor de toekomst heb ik wel uitbreid mogelijkheden.



Verzonden vanaf mijn iPad met behulp van Tapatalk

[Jeronimos]

Oef, die vele kopsporen zijn wel wat teveel van het goede, maar misschien kun je uitleggen waarom zo veel en ook nog allemaal dezelfde kant op.

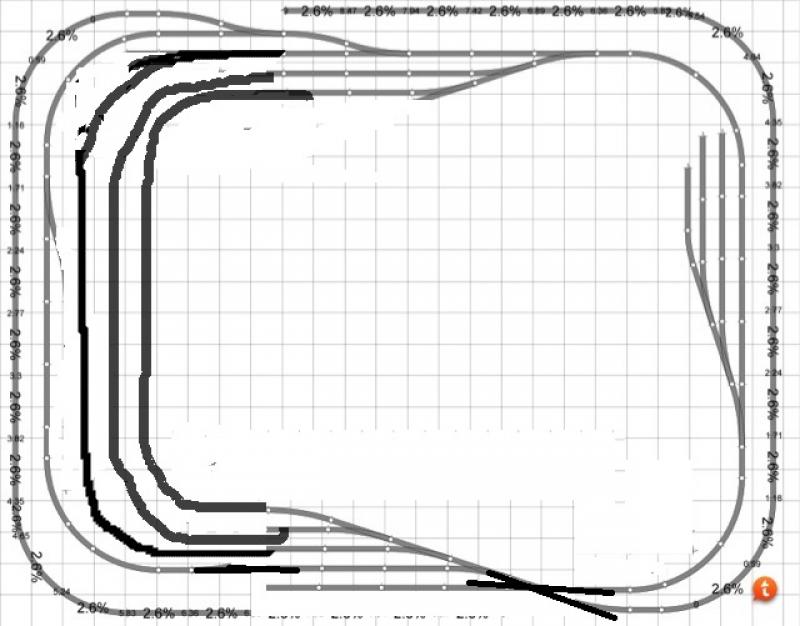

Ik zou in ieder geval zoiets doen.


Moet je het alleen nog netter maken. heb paint gebruikt.

[Niels B]

Hoi Chantal,

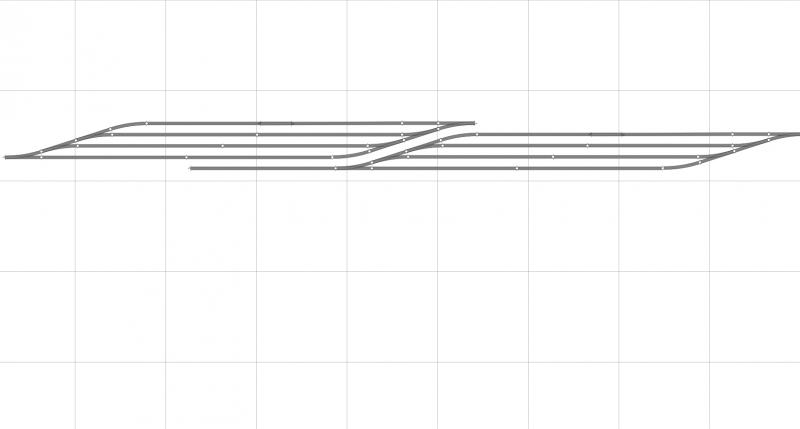

Ik zou meer voor zoiets gaan:



Ik heb geen licentie van AnyRail, en zat nu aan mijn 50 stukken, anders had ik nog meer voor je uitgetekend.

Je hebt dan parallelle opstelsporen waarbij de trein gewoon door kan rijden. Geen moeilijk gedoe met terugrijden en dergelijke. Redelijk makkelijk in Koploper oid in te programmeren en bedrijfszeker.

Natuurlijk kun je ze ook naast elkaar leggen, korter maken, langer maken, wat je wilt. Het gaat om het idee.

Beetje duidelijk?

Groet,

Niels

He, nu staat een soortgelijk advies hierboven.

[NS264]

Zijn jullie nog verder gekomen met het plan?

Groeten koen.

[watch10]

Nou uh, de plannen in huis zijn gewijzigd. Alles wat op zolder stond staat nu in de bijkamer en ik heb straks de zolder tot mijn beschikking. Een enorme vooruitgang qua ruimte en mogelijkheden. We zijn de laatste dingen aan het opruimen en dan ga ik opnieuw naar de tekentafel.
Het zal wel zoiets worden als dat ik had, maar dan groter.
Ben wel blij dat manlief mij die ruimte heeft gegund

[watch10]

Nou de zolder is inmiddels klaar en in ben wederom achter de tekentafel gekropen.
Schaduwstation:


En het zichtbare gedeelte:





Verzonden vanaf mijn iPad met behulp van Tapatalk

[dimo1_dimo1]

heb je ruimte rondom de baan? anders is dit plan te breed

[watch10]

Ja ik heb rondom genoeg ruimte!


Verzonden vanaf mijn iPad met behulp van Tapatalk

[dimo1_dimo1]

leuk plan ziet er goed uit

[Niels B]

Leuk baanplan, maar ik snap alleen de lus niet zo die naar de draaischijf voert. Ligt dit in een helling of zo?

Ik zou in het schaduwstation de bovenste lus iets naar onder halen zodat deze niet onder het spoor daarboven komt te liggen. Op die wijze heb je nooit last van draden en dergelijke.

Groet,
Niels

[watch10]

Nou ik ben even helemaal ontspoord. Ik weet het even niet meer.
Dan maak ik een baanplan en 1 of 2 dagen later denk, nee dat is het toch niet.
Zo gaat het alweer enige tijd.

Soms denk ik wel eens, zoek een andere hobby, ga breien ofzo, maar dat is echt niets voor mij.

Ik heb een gedeelte van de zolder tot mijn beschikking.
B=268 en l=300 tot 350.
Ik weet niet welke opstelling ik beter kan doen, U of L?
Dan ben ik redelijk beperkt wat ik Fleischmann profi (ik heb al zo veel dat ik ze echt wil houden).
Voor het schaduwstation wil ik Fleischmann model gaan rijden.
Dan wil ik er in de toekomst nog een trambaan in maken van Telling Luna en een Faller Carsystem

Ik weet wat ik wil, maar ik blijf gewoon elke keer weer hangen op het baanplan.

Wie is genegen om mij te helpen of in ieder geval op weg te helpen.

Alvast bedankt Chantal




Verzonden vanaf mijn iPad met behulp van Tapatalk

[Niels B]

Elkaar helpen, daar is dit forum voor.

Wat is er mis met je baanplan? In grote lijnen is dit toch een prima plan?
Wat wellicht helpt is om eerst je ruimte in te tekenen en dan de tafels die je wilt plaatsen, rekening houdend met een maximale dipete van ca 80 cm. Of je een schaduwstation wilt is afhankelijk of je met veel treinen wilt rijden en of die buiten beeld moet kunnen verdwijnen. Dat is gewoon een keuze zdie jij maakt. Ik heb er wel voor gekozen (zie wereldbolletje) maar het maakt het wel complexer...

U of L maakt niet zoveel uit. Wellicht beginnen met een L die later uitbreidbaar is tot U?

Groet,
Niels
