Auteur Topic: BNLS-Werkspoor - NS mat 40  (gelezen 7749 keer)

Papierbouwer

  • Offline Offline
  • Berichten: 841
    • sec geplot
BNLS-Werkspoor - NS mat 40
« Gepost op: 23 February 2013, 13:32:26 »
Hallo,

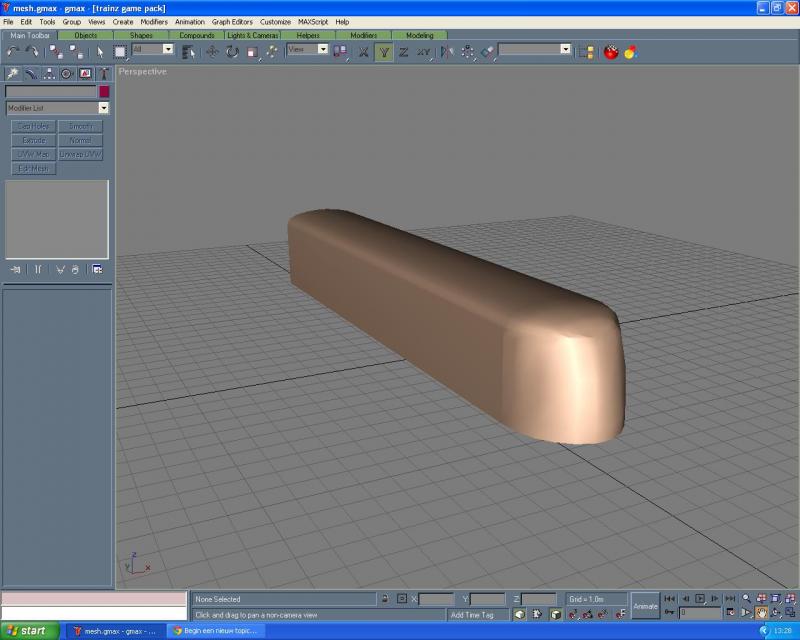

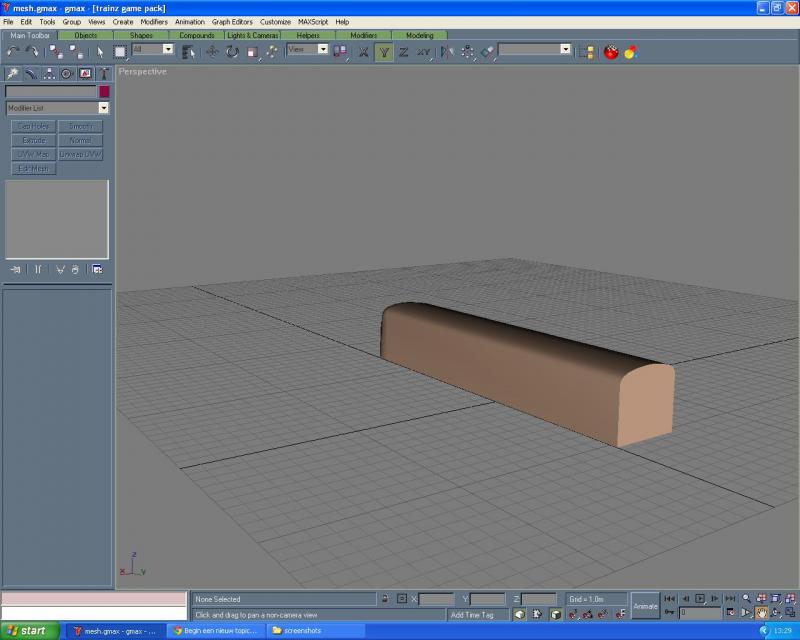

Ik ben ook maar eens begonnen met het tekenen van een 3D model, te beginnen met de mat 40:


Ik zou graag jullie meningen willen horen!

Erik

Mitchell

  • 3D Designer
  • Offline Offline
  • Berichten: 3193
    • SpoorObjecten
Re: BNLS-Werkspoor - NS mat 40
« Reactie #1 Gepost op: 23 February 2013, 13:34:25 »
Hoi Erik,

Ik wil je graag behoeden voor het ergste, Gmax ondersteunt geen export naar STL of andere gesupporte bestandstypen, het zal dus heel lastig om vanaf je 3D model het geprint te krijgen!

Succes!

Papierbouwer

  • Offline Offline
  • Berichten: 841
    • sec geplot
Re: BNLS-Werkspoor - NS mat 40
« Reactie #2 Gepost op: 23 February 2013, 14:54:38 »
Je kan hem via een trucje exporteren naar google sketch up en dan naar een STL file.

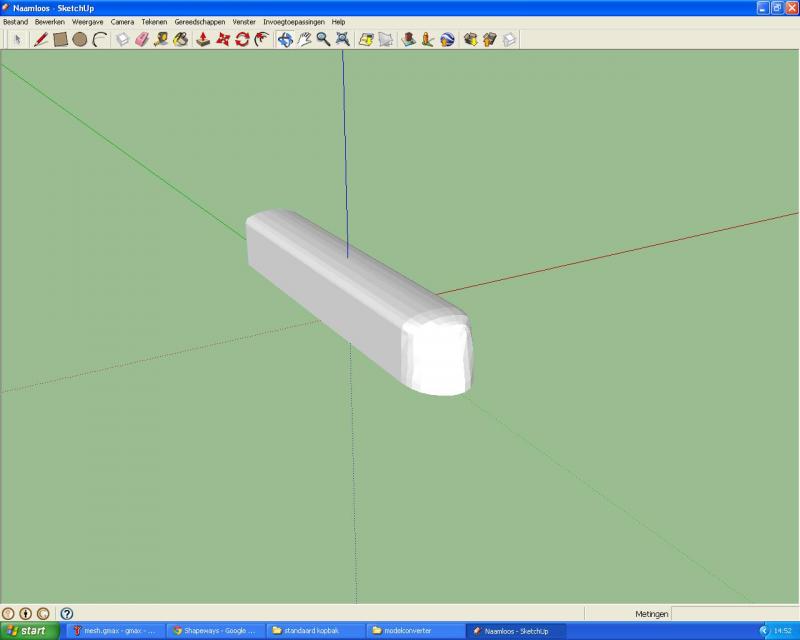

Het zelfde model in sketch up:


Erik

Supercitroen

  • Offline Offline
  • Berichten: 150
Re: BNLS-Werkspoor - NS mat 40
« Reactie #3 Gepost op: 23 February 2013, 16:52:28 »
Met het trucje is wel de smoothening van je model af. Ik weet niet of dit bij 3D-print problemen geeft?

Mitchell

  • 3D Designer
  • Offline Offline
  • Berichten: 3193
    • SpoorObjecten
Re: BNLS-Werkspoor - NS mat 40
« Reactie #4 Gepost op: 23 February 2013, 16:54:34 »
Smoothing moet je altijd uitzetten, de printer print alleen de vlakken uit.

De smooth modifier maakt je model met de computer glad, leuk voor spellen, maar voor 3D printen moet je echt gladde vlakken hebben = veel polygonen

Supercitroen

  • Offline Offline
  • Berichten: 150
Re: BNLS-Werkspoor - NS mat 40
« Reactie #5 Gepost op: 23 February 2013, 17:02:59 »
Dus voor printen is het zelfs beter om helemaal geen smoothening te gebruiken in het model, zodat de uiteindelijke vorm beter naar voren komt?

Pauldg

  • Offline Offline
  • Berichten: 7670
Re: BNLS-Werkspoor - NS mat 40
« Reactie #6 Gepost op: 23 February 2013, 17:07:39 »
Een andere kwestie: wat ga je nu precies tekenen? Dé mat '40 bestaat immers niet. Er zijn immers elektrische twee- en vijfwagenstellen en vijfwagen dieselstellen geweest. Ook de omBC stellen uit 1937 worden voor het gemak wel eens onder de serie geschaard.

Veel succes met ontwerpen overigens.

Paul
Don't be part of the problem. Be the entire problem!

Sven

  • Offline Offline
  • Berichten: 8365
  • Eton Wick, UK
    • Ga naar de Tramfabriek
Re: BNLS-Werkspoor - NS mat 40
« Reactie #7 Gepost op: 24 February 2013, 09:24:23 »
Er is nog niet veel om een mening over te geven.  ;) Welke schaal ga je het bouwen?
Backer & Rueb stoomtrams in 1:87 op www.tramfabriek.nl.
Volg mijn bouwactiviteiten op Facebook.

Papierbouwer

  • Offline Offline
  • Berichten: 841
    • sec geplot
Re: BNLS-Werkspoor - NS mat 40
« Reactie #8 Gepost op: 24 February 2013, 10:16:33 »
Ik ben van plan om eerst de kop in H0 te tekenen. Daarna kan je hem natuurlijk altijd nog gaan schalen.

Erik

Mitchell

  • 3D Designer
  • Offline Offline
  • Berichten: 3193
    • SpoorObjecten
Re: BNLS-Werkspoor - NS mat 40
« Reactie #9 Gepost op: 24 February 2013, 14:42:24 »
Om even te laten zien wat je dus nog hebt om het glad te printen:


Links zonder smooth en rechts met smooth.
je hebt zoveel mogelijk faces nodig zodat je model dus er ongeveer hetzelfde uit ziet zonder als met smooth

Papierbouwer

  • Offline Offline
  • Berichten: 841
    • sec geplot
Re: BNLS-Werkspoor - NS mat 40
« Reactie #10 Gepost op: 24 February 2013, 14:51:46 »
Bedankt voor de reactie, ik zal er aan gaan werken.

Erik

Weerd

  • Offline Offline
  • Berichten: 1281
Re: BNLS-Werkspoor - NS mat 40
« Reactie #11 Gepost op: 24 February 2013, 15:02:35 »


Mitchell,

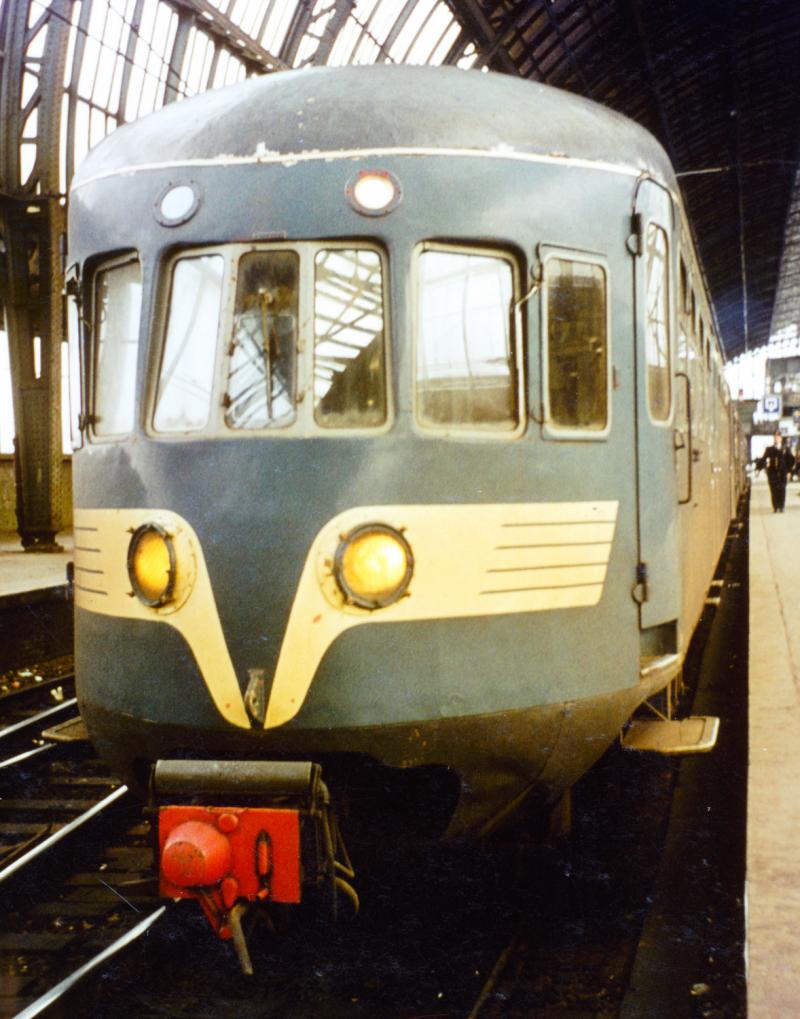

Als je naar deze foto kijkt, dan zie je dat de drie frontramen in een eigen frame zitten en niet gelijk vallen met het plaatwerk.
Dit is weliswaar de kop van de DE5, maar heeft hetzelfde concept als stroomlijn mat '40.

Gerard

Sven

  • Offline Offline
  • Berichten: 8365
  • Eton Wick, UK
    • Ga naar de Tramfabriek
Re: BNLS-Werkspoor - NS mat 40
« Reactie #12 Gepost op: 24 February 2013, 15:04:50 »
Ik ben van plan om eerst de kop in H0 te tekenen. Daarna kan je hem natuurlijk altijd nog gaan schalen.
Dat had je gedacht. In de grotere schalen kun je meer details weergeven, dus die zul je dan nog moeten toevoegen. Verder kan dan ook nog eens alles dat je dikker hebt moeten weergeven voor de stevigheid in 1:87 kleiner worden gemaakt. Ook kun je in een keer wel het exacte aantal bouten in de juiste schaal weergeven (bij oude stoomlocomotieven). Wil je het dus goed doen, dan is het niet een kwestie van zomaar schalen.

@Mitchell: pas maar op, straks krijg je van iedereen bestanden met meer dan 1 miljoen faces.  ;)

Ik ben eigenlijk heel benieuwd welke techniek jullie toepassen om de ronding van de kop weer te geven.
Backer & Rueb stoomtrams in 1:87 op www.tramfabriek.nl.
Volg mijn bouwactiviteiten op Facebook.

Mitchell

  • 3D Designer
  • Offline Offline
  • Berichten: 3193
    • SpoorObjecten
Re: BNLS-Werkspoor - NS mat 40
« Reactie #13 Gepost op: 24 February 2013, 15:54:35 »
Gerard,

model mat 46 in N, de raamspijlen zijn 0,3mm dik en kunnen niet dunner vandaar dat ze wat dikker zijn ;)
Valt in N bijna niet op

Weerd

  • Offline Offline
  • Berichten: 1281
Re: BNLS-Werkspoor - NS mat 40
« Reactie #14 Gepost op: 24 February 2013, 16:23:23 »




Mitchell,

Omdat jij het had over mat '40.

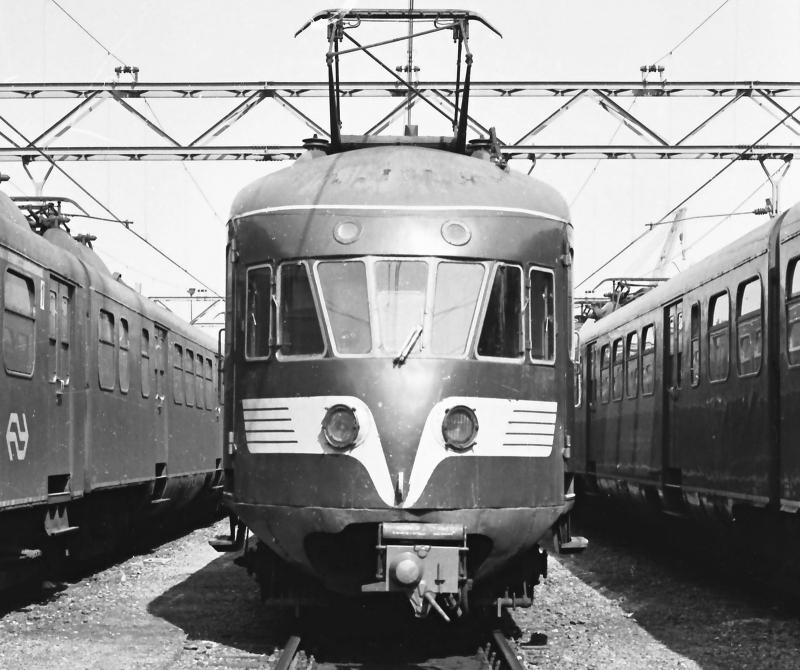

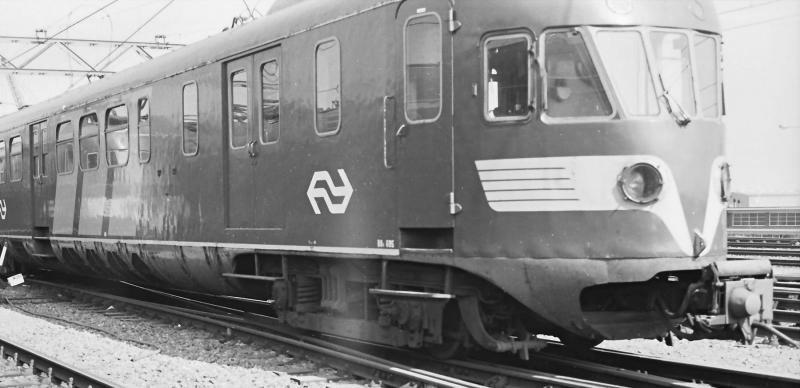

Hierbij de kop van mat '46. Zelfs voor schaal N zou ik toch nog proberen heel iets van een dieptestructuur in de kop te maken.
Het haalt je model enorm op.
Ook bij mat '46 liggen de ramen in een (verdiept) eigen frame.

Gerard
