Topic: Bierviltje: AKI (gelezen 1801 keer)
René 4312
Offline
Berichten: 763
Bierviltje: AKI
«
Gepost op:
27 januari 2021, 01:21:16 »
Naar aanleiding van
dit
draadje van Ronald Halma op het idee gekomen om ook maar eens zo’n viltje te knutselen.
Diorama ervaring: 0
Bouwtempo: Enorm traag
Enkelsporige AKI bij Tricht:
Foto:
https://mapio.net/pic/p-33841080/
Foto:
https://mapio.net/pic/p-33841080/
Eén ding is zeker, het baanwachtershuisje past niet op het diorama, rest de overgang, schrikhekken, waarschijnlijk één paal van de AKI en dat is het wel, meer past niet. Dat is het idee.
Wat spullen opgezocht en aangeschaft, ooit een baan gehad, maar nu voornamelijk Nederlands materieel rond 1986 als verzameling, decoders inbouwen voor “later” als we genoeg ruimte hebben voor een baan, nu maar eens gaan oefenen.

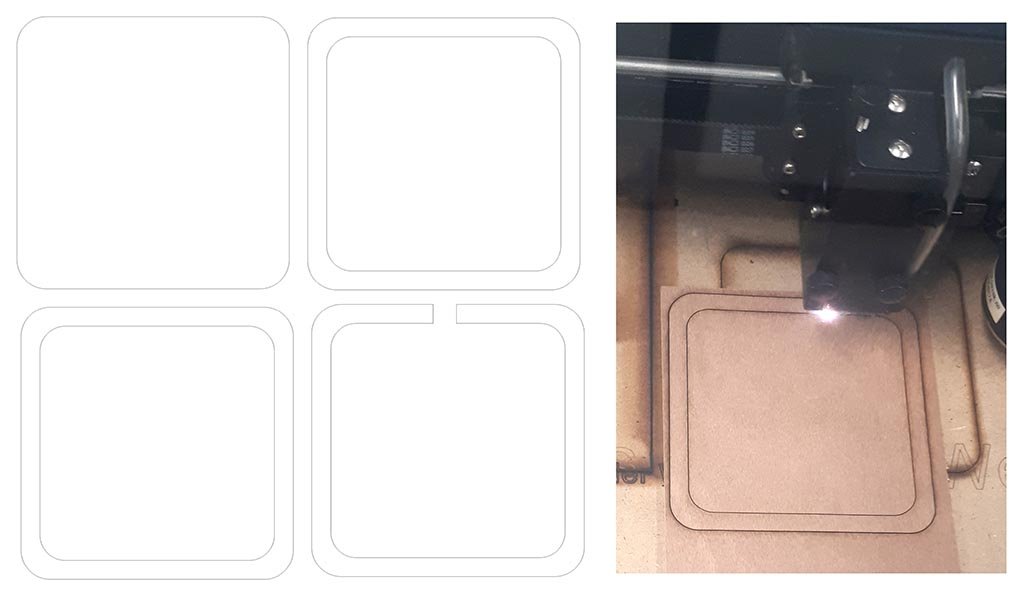

Eerst een bierviltje maken van triplex:
Onder het bierviltje komen een paar "ringen" zodat we er een Arduino onder kunnen frotten want de lampjes van de AKI moeten wel kunnen knipperen. En dan past er misschien ook wel een sik op, met frontlichten uiteraard.
Wat spulletjes bij elkaar gezocht en gekocht en geprint:
Dan de zaag erin, anders past het nooit (Less is more?)
Buffers van de rongenwagen moeten nog aan de Sik gelijmd, koppeling ertussen van "hang en sluitwerk". De motor maar uit de Sik gehaald voor de doorkijk en eventueel nog raampjes maken hiervoor en een machinist, ziet er beter uit dan een vliegwiel. (Iemand nog interesse in de motor?
)
Nu maar eens ballasten en een schouwpaadje en het "houtwerk" van de hekken en Andreaskruis:
Detail:
Toen ik het ballast binnen kreeg dacht ik: Jemig, veel te fijn" maar zo vind ik het wel meevallen. Zand van schouwpad vind ik te donker. Komen nog plukjes Welberg gras tussen schouwpad en ballast en hier en daar in het ballast. Rails ligt op 3 lagen pizzakarton, steeds iets smaller om de vorm erin te krijgen. Overweg ligt er alleen nog even voor de show, weet nog niet hoe ik die precies ga maken.
Langs de weg komen nog wat Welberg-struikjes.
Nu moeten er nog 2 gele LED's in serie in de sik komen, rechtstreeks op de stroomafnemers van de sik. Op de rail komt spanning via een weerstand van een Arduino. Staat er geen spanning over de weerstand (geen Sik op de rails) dan knippert het witte licht, staat er wel spanning over de weerstand (Sik op de overweg) dan knipperen de rode lampen.
Schema:
Proefje gemaakt met de Arduino en losse LED's en dat werkt.
Op naar de volgende update, kan dus wel even duren.
René
Gelogd
René
Eelco Storm
Slechts een kniesoor die hier op let...
Offline
Berichten: 11415
Re: Bierviltje: AKI
«
Reactie #1 Gepost op:
27 januari 2021, 09:27:59 »
Geniaal, gewoon een stuk van die rongenwagen afgesnokt
Gelogd
Mitchell
3D Designer
Offline
Berichten: 3101
Re: Bierviltje: AKI
«
Reactie #2 Gepost op:
27 januari 2021, 09:52:02 »
Handig, zo'n lasersnijder, wat voor apparaat is het als ik vragen mag?
Succes met de bouw!
Gelogd
SpoorObjecten
René 4312
Offline
Berichten: 763
Re: Bierviltje: AKI
«
Reactie #3 Gepost op:
28 januari 2021, 17:10:58 »
Mitchell, is een Roland laser, dus eigenlijk een GCC in een ander kleurtje gespoten.
Rene
Gelogd
René
René 4312
Offline
Berichten: 763
Re: Bierviltje: AKI
«
Reactie #4 Gepost op:
28 januari 2021, 17:33:16 »
Ik denk eigenlijk dat ik hem weer ga slopen en de rails in een andere hoek leg en de weg meer naar de zijkant.
Ik heb dan meer ruimte om één AKI-paal neer te zetten. Moet ik wel het andere eind van de rongenwagen verzagen
René
Gelogd
René
