Intellibox II + roco 10764 als booster ?

[Thurbo]

In diverse topics hier op het forum word uitgelegd hoe je de roco 10764 uit de bekende startsets als booster kunt gebruiken.

Een roco 10764 werkt met XPressNet maar ik weet niet of dat te kombineren valt met bijv het loconet van de Intellibox.
Voor de Intellibox zijn namelijk wel kastjes verkrijgbaar om via Loconet een multimaus op aan te sluiten. "Art.-Nr. 63840 Maus Adapter"

Mijn vraag is nu het volgende. Kun je de roco 10764 (als booster) ook gebruiken in combinatie met bijv een Intellibox II ?

[henk]

Karst heeft alles wat over dit onderwerp te melden valt een keer uitgezocht en dat draadje heb je gevonden.
Het ligt meer voor de hand de booster out aansluiting te gebruiken om het signaal van de DCC-booster aansluiting van de IB te versterken. Ik denk niet dat iemand dat al heeft geprobeerd.

[Thurbo]

Hoi ik denk dat ik gisterenavond een denkfout heb gemaakt, de booster heeft een eigen aansluiting en gaat niet via het systeem waar ook de multimaus op zit. ( = andere bus aansluiting)
Ik ben denk ik abuis gegaan met het systeem wat Uhlenbrock heeft bedacht dat je de Multimaus ook als handregelaar kunt gebruiken.

De Intellibox II heeft 3 mogelijkheden achterop waar een booster op kan,
Een voor Märklin systeem en een voor Loconet en een voor DCC. Ik neem aan dat dan het laatste gebruikt dient te worden?

Volgens artikel van Karst heb je 3 aansluitingen nodig,

Booster aansluiting van 10764:

• Beide RJ10 4p4c !! connectors staan 1:1 parallel

• Aan pin 1 ligt het DCC-signaal, aan pin 4 het terugkoppel signaal.

• Pennen 2 en 3 zijn met elkaar doorverbonden en liggen aan GND

• Als pin 4 aan GND gelegd wordt ( relais of open-collector transistor ) , gaat de MAUS in STOP-mode en stop het DCC signaal.

• Booster out en booster in zijn dus identiek

• Mogelijk zou de interne 1k2 weerstand in een als booster gebruikte 10764 verwijderd moeten worden  , daar door meer parallel schakelen van deze versterkers op deze manier de kortsluitbeveiliging minder gevoelig kunnen worden ( niet getest )


Conclusie:

• Bij gebruik als booster op een 10764-master versterker, hoeft er in principe niets te veranderen, gewoon met een RJ10 4p4c kabeltje ( zie verderop ) de beide booster-outs aan elkaar verbinden en gaan met die banaan.

  • Pin 1 van de RJ10 4p4c connector voor DCC signaal

  • Pin 4 van de RJ10 4p4c is de kortsluitmelding welke actief aan GND gelegd moet worden

  • Pin 2 en 3 zijn GND.


  Grtzz,

  Karst


De aansluitingen van de DCC plug aan de achterzijde van de Intellibox hebben ook die aansluitingen

2.5 Aansluiten DCC-booster
Boosters met een DCC-boosteraansluiting kunnen op de DCC-boosteraansluiting worden aangesloten. Uitgegeven worden het DCC- en het Motorola-dataformat.
Voor het aansluiten is bij het apparaat een 3-polige klemstekker bijgevoegd. De aan te sluiten draden of lintkabel worden aan het einde ca. 6 mm ontdaan van isolatie en zorgvuldig in elkaar gedraaid en eventueel vertind.
Met een smalle schroevendraaier (2mm), die met een lichte druk in de bovenste opening van de stekker wordt gestoken, opent de klemverbinding zich. De draad wordt met het blote deel in de klemstekker gevoerd. Door het loslaten van de schroevendraaier wordt de draad op zijn plek gefixeerd en is er goed contact gemaakt..

Lenz-boosters
De beide signaaldraden C en D, en de kortsluitmeldingsdraad E worden overeenkomstig de tekening op de 3-polige klemstekker aangesloten.
1 C = Signaal +
2 D = Signaal -
3 E = Kortsluitmeldingsdraad

Andere DCC-boosters
Andere DCC-boosters hebben meestal slechts 2 verbindingsdraden, die op de klemmen 1 en 2 van de 3-polige stekker worden aangesloten.
Aanwijzing: Door het ontbreken van de kortsluitmeldingsdraad ˶E” hebben deze DCC-boosters geen mogelijkheid een kortsluiting aan de Intellibox II te melden. Zij zijn echter in principe door een eigen kortsluitbeveiliging beveiligd.

Märklin- en Arnold Digital= booster
Märklin Digital = booster 6016 en Arnold Digital= booster (86015) worden met behulp van de Uhlenbrock adapter 61030 op de DCC-booster plug aangesloten.

Is er iemand die hier meer over kan vertellen, of het dus mogelijk is om de roco 10764 als extra booster te gebruiken aan een IB II ?

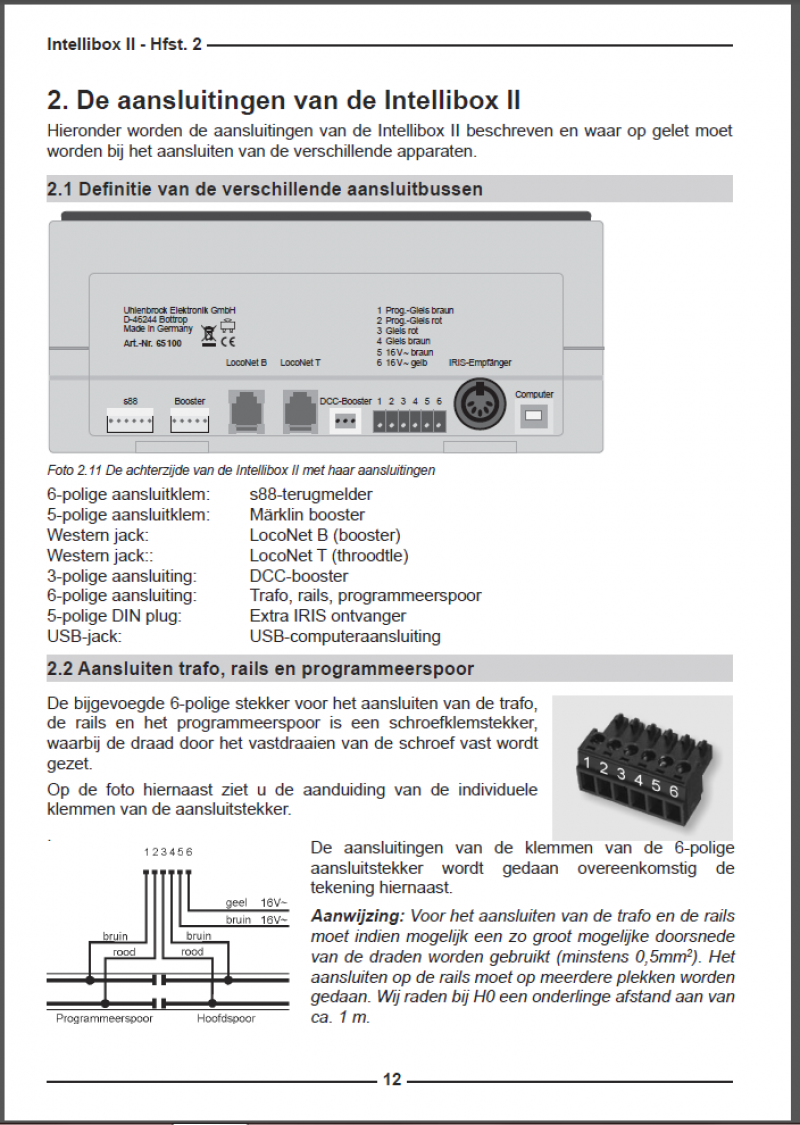

Hier nog een plaatje van de aansluitingen uit de NL Handleiding voor de Intellibox 2,
click.[/list]

[Hans sprinter]

Wellicht wat laat:
Maar je antwoord is Ja, maar dan met een klein electronisch verloop.
Ik heb ondertussen de combi Lenz CDE bus en Roco 10764 werkend.
Alles inclusief kortsluitbeveiliging enz. Wel wat plussen en minnen, maar het werkt.
Je hebt echter wel en klein electronica scakelingetje nodig.

[Thurbo]

Kun je dat schakelingtje eens plaatsen Hans?

Wat zijn je ervaringen met die lenz cde bus en de plussen en minnen?

[Richey]

Ik zit ook nog steeds met dit dilemma.
Op zich ben ik natuurlijk niet te beroerd om nog een Tams boostertje in elkaar te solderen, maar ik heb nog genoeg 10764's liggen...
Als ik het zo zie (ook wat Thurbo schrijft) zou ik in eerste instantie denken:

C=Pin1
D=Pin2 en Pin3
E=Pin4

... Het is dat ik wat huiverig ben om de hele hatseflats (met name de Intellibox) op te blazen, anders zou ik het al lang al geprobeerd hebben... Niet dat ik hem dan voor rails gebruiken wil, maar alleen voor alle digitale compenenten.

Groet,

Richey

[Karst Drenth]

Niet doen !!!


Gewoon Hans' schakelingetje afwachten. ( of anders een PB )


Grtzz,

Karst

[Richey]

Ik zal hem er nog eens over PB'en, had het vorige maand ook al gedaan...(toen ik in de uitdenk fase zat) .

Groet,

Richey

[Karst Drenth]

hoi,


Maar het lijkt me zowieso geen goed idee om H-brug (Roco) en Common-Ground ( IB & Tams ) boosters door elkaar te gebruiken...


Grtzz,

Karst

[Richey]

Dat is zeker altijd "gevaarlijk", maar voor zover ik het begrepen heb is het toch geen punt zolang je ze maar niet voor de rails door elkaar heen gebruikt?"
Ik ben in ieder geval van plan de baan (dus de echte fysieke spoorstaven en de rijspanning op de bezetmeldkaarten) gewoon op Tams B2's te houden, dit gaat nu perfect. Alleen voor het digitale schakelgedeelte (dus de digitale stuurstroom) wilde ik dan nog een roco boostertje gebruiken. Ik heb er nog genoeg liggen, en je raakt ze los aan de straatstenen niet kwijt...

Groet,

Richey

[Karst Drenth]

Ok !

[Richey]

Ik zit niet te wachten op rokende decoders...

[rjr]

Hoe het op de intellibox werkt weet ik niet, maar ook ik heb het werkende met de lenz centrale.
Gebruik het daarbij ook voor sturen van de wissel decoders.
Heb het ook wel een tijdje gebruikt voor de rails. Maar vond de gevoeligheid voor kortsluiting beetje te groot.

Zal eens zoeken aar dat schema.

Roelco

[Richey]

Ik heb het schema al gekregen, ben al aan het kijken wat ik er voor moet bestellen of nog heb liggen 😊. Zoals Karst al aangaf ga ik het zoiezo niet gebruiken voor de baan zelf, ik zit niet te wachten op rokende elocs... 😉

Groet,

Richey

[rjr]

Ter info voor anderen dan maar, had er hier al eens naar verwezen:
http://forum.beneluxspoor.net/index.php/topic,39118.msg636859.html#msg636859

PS, als je ander schema hebt mag je dat van mij hier rustig delen .

Roelco
_{Toch maar even in een nieuw berichtje zetten.}
