Proefbaan als opmaat

[RalphL]

Hallo,

Ik heb grootse plannen
Maar eerst maar even oefenen.
Jaren geleden toen ik zelf nog een klein mannetje was had ik een Hema (Lima) trein en nu 25 jaar verder wil ik het weer oppakken
Ik heb de oude trein tevoorschijn gehaald en die loopt nog. welliswaar met horten en stoten maar dat is volgens mij wel op te lossen met schoonmaak en wellicht een nieuw koolborsteltje.

Nu wil ik uiteindelijk een grotere baan maken, digitaal aansturen en er iets moois van maken. Dus ik bedacht me dat het verstandig was om klein te beginnen. Dit draadje wil ik gebruiken om te laten zien hoe ik dat aanpak maar ook vooral gebruiken om kennis en tips te vergaren waar het eventueel makkelijk, beter en mooier kan.

Dus all input is welkom

G,
Ralph

[Rick 91]

Ben benieuwd naar je plannen Ralph, heb je al een baanplan hoe je baan uit moet gaan zien, ook hoe je het gaat aansturen en bijv. soort rails?

Gr. Rick

[RalphL]

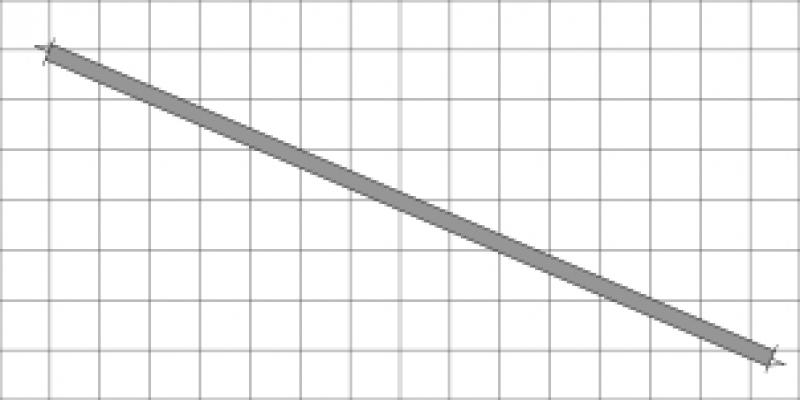

Het baanplan van mijn proefbaan is simpel en de tafel is 80cmX40CM met 1 Roco 80cm stuk flexrails



Maar de hoeveelheid techniek en technieken die ik erin wil stoppen maken veel goed.
Ik heb bewust gekozen voor een tafelmodel zodat ik er ook daadwerkelijk aan de eettafel aan kan werken.
Tevens kan ik het nu makkelijk even aan de kant zetten.

Het geheel wil ik wel digitaal gaan aansturen met een IB-Com en Koploper
met 3 terugmelders en/of bezetmeldpunten
2 seinen in het midden die werken met de terugmelding.
En bovenleiding

[RalphL]

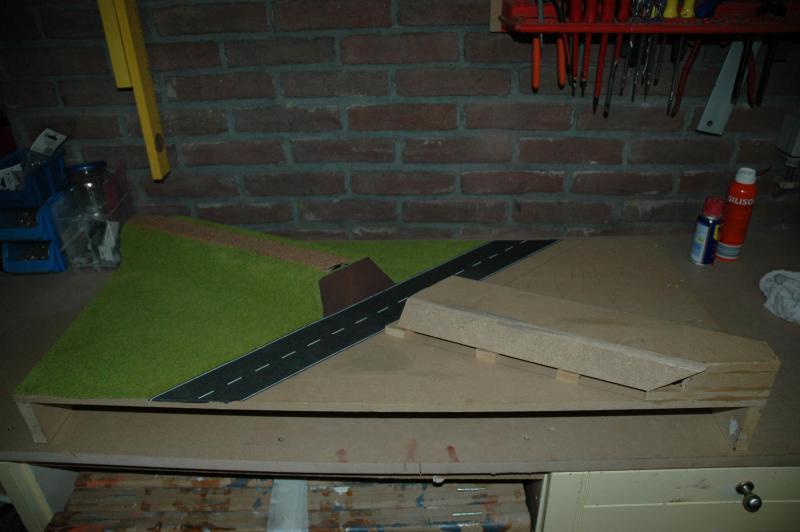

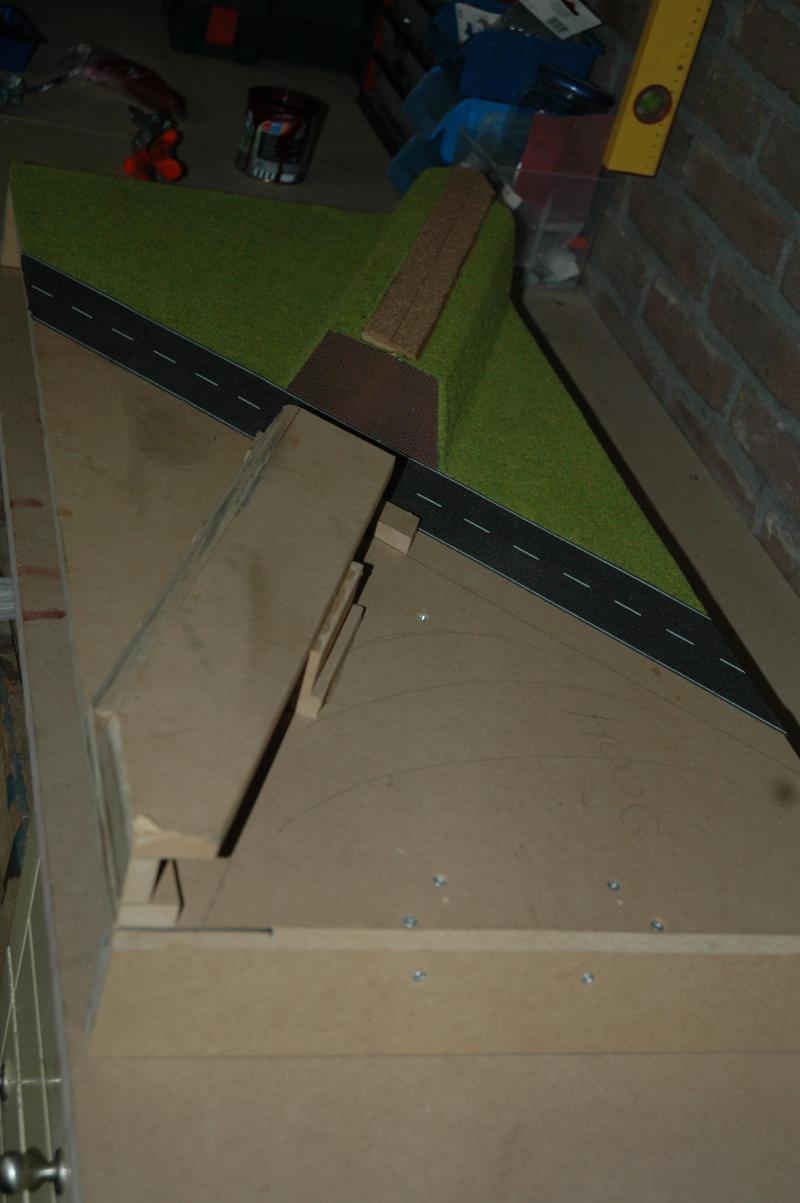

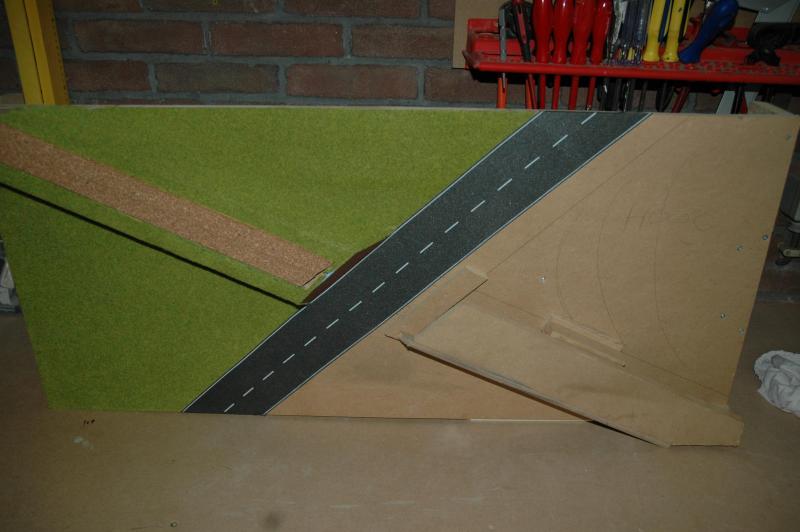

Ik ben al een beetje begonnen met wat basis bouw

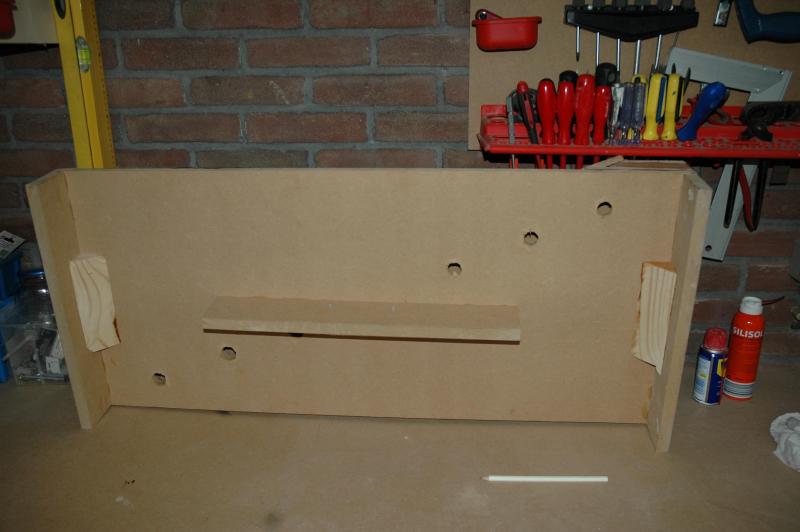

De plaat heb ik verhoogd zodat ik eronder nog eventueel wat terugmelder kwijt kan

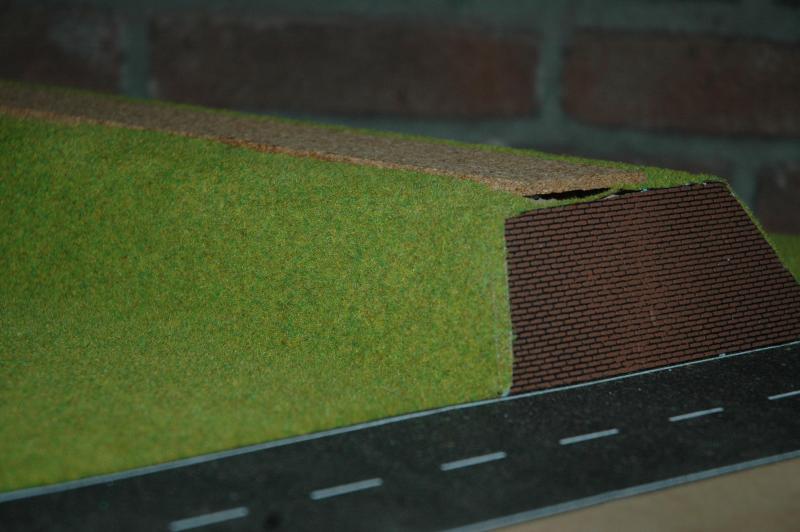

Ik heb een dijk gebouwd omdat ik dit in mijn grote baan ook wil doen en daar dus mee wil oefenen
Een brug plek gemaakt
en de weg ertussen geplakt






Ik wil verschillende materialen gaan gebruiken voor de dijk en links boven gaan kijken of ik iets van een bergje kan maken en hoe dat uit zal pakken
Tevens komen er nog lantaarns langs de weg.

Voor het stuk links voor heb ik eigenlijk nog geen bestemming dus als iemand een idee heeft dan graag?

[RalphL]

Sinds twee weken mijn IB-com in huis. Het werd dus tijd om eens te proberen.

op de keukentafel alles uitgestalt en gekeken of ik mijn schakelbox aan de praat kreeg.
Ik wil gaan werken met loconet en heb alles dan ook van Uhlenbrock gekocht. Lekker handig. Wellicht iets duurder maar ik zie mezelf niet met printplaten en een soldeerbout aan de gang gaan. Daarbij besteld in Duitsland bij Lippe, snel bezorgd en 8 euro per module goedkoper dan wat ik kon vinden in NL

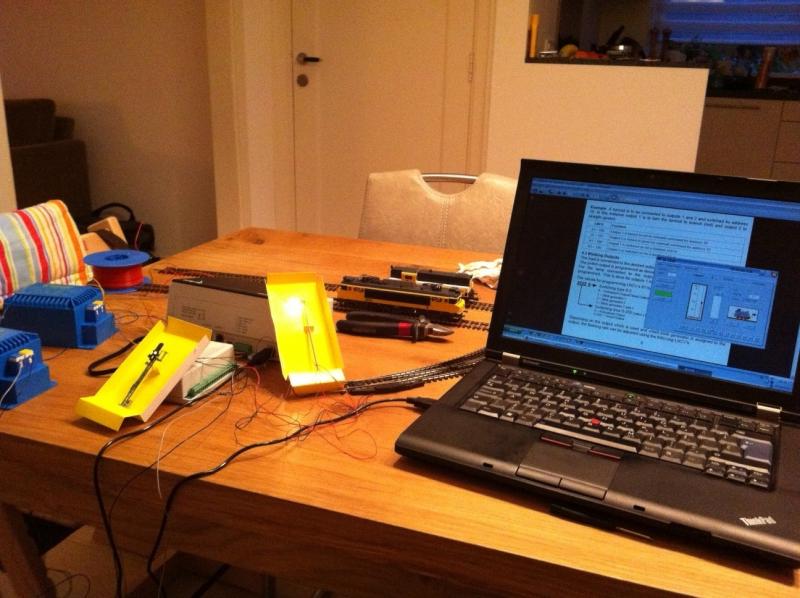

Bijgaande een plaatje van mijn "Opstelling"


Bovenste spoor met de NS2400 (Rocco) is het programeerspoor
Onderste spoor is reguliere baan met NS1800 (Rocco)

Dan mijn IB-com gekoppeld met de laptop en IB-Util als aansturing.
Rechtstreeks aan de IB zitten programmeerspoor en het reguliere spoor
Een wissel, een lantaarn en een sein zijn via de 63410 loconet switchmodule met de IB verbonden.

De meeste tijd ging zitten in het programmeren van de switchbox. Duurde even voordat ik het door had maar, als je het eenmaal begrijpt is het best te doen. Ik zie wel veel werk voor mij grote baan. Alle wissels en Seinen vragen minimaal 2 uitgangen te programeren. Als je dan bedenkt dat ik 14 wissels en ongeveer 20 seinen in gedachte heb, dan begrijp je wat ik bedoel. Nog afgezien van alle verlichting die ik ook digitaal wil schakelen.

Voor de stroom gebruik ik twee 16V trafo´s van Conrad. Meteen een vraagje hierover. Weet iemand grofweg hoeveel je op 1 trafo kan aansluiten. Ik wil de baan en overige gescheiden houden.

Ben best wel blij met hoe het ging. Weer een stap verder en op naar mijn echte baan.

G,
Ralph

[nscargo2008]

hoi hoi , ik zie dat jij de ib com hebt , die wil ik ook al een tijdje halen , maar ik zit te twijfelen .
is de software die erbij zit het zelfde als de demo versie ? of is die toch wat uitgebreider , bijv. f1 f2 enz . die functie's , tot hoeveel functie's kan je er mee besturen
gaat mij met name om bijvoorbeeld de esu br 216 mee te bedienen , daar gaan de functie's van geluiden tot f12
en kan je er ook alle cv netjes mee programeren , want ik heb momenteel de demo vesie , maar ik vind dat niet echt super uitgebreid
misschien dat jij dit wat nader kunt toelichten , dan kan ik eventueel mijn ib ir wegdoen , of de ib com erbij halen

groetjes stefan

[RalphL]

Stefan,

Je kan er vrijwel alles mee programmeren. Tot f12 zeker. Tevens kun je sneheid en alles goed inregelen. Het is een volledig programma voorhet programeren van je locs. Je kan je loc eerst uit laten lezen en dan aanpassen naar gelang je wensen.

De besturing van de treinen en switches is heel simpel en niet leuk om te doen. Maar voor  mij is het echt alleen maar een schakelbox tussen mijn computer en de baan. Utieindleijk wil ik alles aan gaan sturen met koploper oed.
IB-Util programma voor het rijden en besturen van de baan is een digitale kopie van de IB-Basic.

G,
Ralph

[nscargo2008]

bedankt voor de toelichting

groet stefan

[RalphL]

Vandaag aardige stappen kunnen maken met mijn proefbaan.

Ik heb de rails geplaatst en de draden aangesloten. In totaal zijn er drie blokken gemaakt.
Twee blokken aangesloten via railverbinders met stroomdraad eraan. En 1 blok gesoldeerd.
Mijn eerste poging om te solderen paar weken terug ging nogal fout. Heeft me wat rails gekost.
Mijn vader had nog een zeer fijne (klein punt) soldeerbout liggen en dat maakte het iets makkelijker.
In ieder geval geen rails verprutst. Blijven oefenen dus.
Ik heb de rail nu vast geschroefd tussen twee dwars balken om zo te kunnen ballasten.

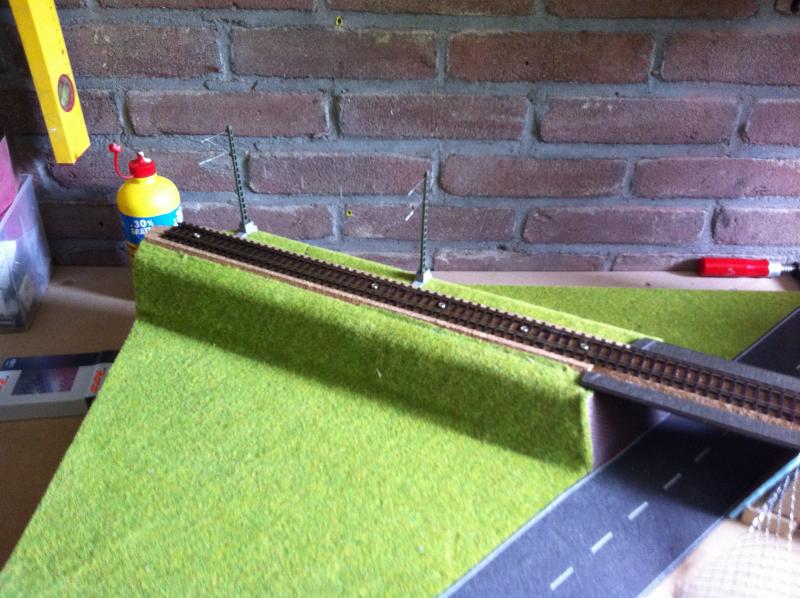

Daarnaast heb ik twee bovenleidingmasten neergezet.
Nu nog de Viesmann masten maar straks op mijn grote baan de Sommerfeldt NS masten

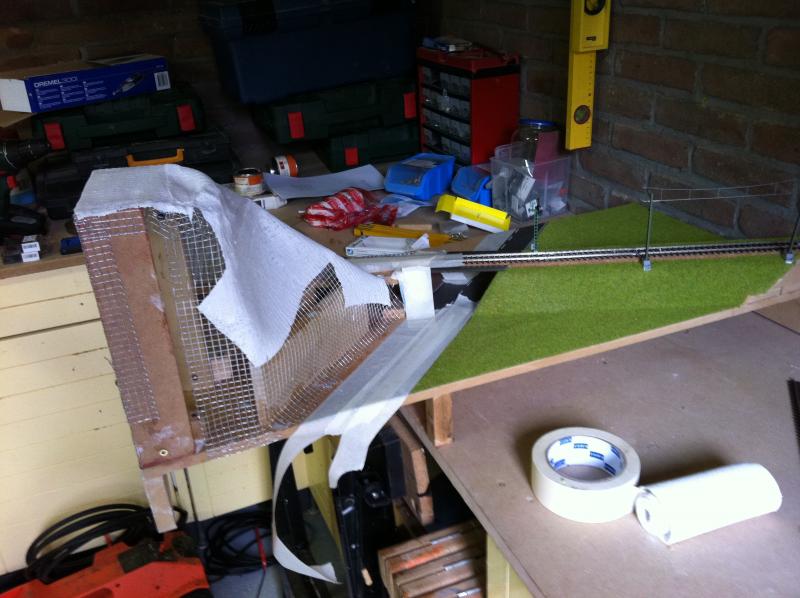

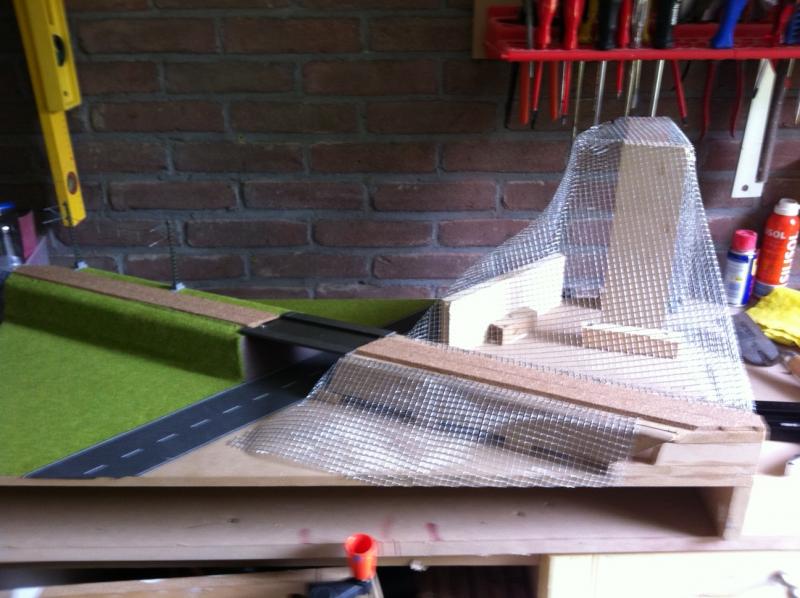

Het meeste werk ging zitten in het maken van het geraamte voor mijn berg. Ik heb gekozen voor fijnmazig gaas van dun ijzerdraad. Daaroverheen gipsverband (gewoon bij de apotheek gehaald) als onderlaag. Gipsverband op het gaas leggen en met een plantenspuit goed natmaken en uitwrijven.
Ik wil Knauf Rotband gebruiken voor het daadwerkelijk vormen van mijn berg. Ik heb ook nog een rotsblokken gips setje van Faller om te proberen.





Het begint nu aardig vorm te krijgen.
Aan beide kanten van de brug komt een sein welke ik wil aansluiten op de bezetmelder zodat een loc automatisch en met het juiste sein op en neer kan rijden.

[Papierbouwer]

Het ziet er leuk uit alleen is je spoordijk niet veel te stijl?

Papierbouwer

[RalphL]

Ja die dijk is wat steiler geworden dan ik zou willen.
Komt een beetje door mijn eigen luiheid want ik heb een standaard 4cm plint in MDF hiervoor gebruikt. Die is namelijk mooi afgerond aan 1 kant en dus daar kon mijn gras mooi omheen. In mijn grote baan zal ik die wat minder steil maken.

Het blijft proberen hier en daar. Volgende stap wil ik proberen te ballasten en mijn berg(je) vervolmaken.

[mekel]

Zo'n steile dijk heeft wel voordelen, je hoeft in iedergeval geen hekje te plaatsen om ongeoorloofde personen weg te houden van het spoor ze komen toch nooit bovenop de dijk

Goed ontopic: Ik vind het een leuk project, vol het al vanaf het begin, en je maakt mooie vorderingen, duidelijk verhaal met duidelijke fotos.
De tip van het gipsverband is heel bruikbaar, bedankt daarvoor, ik ga hem zeker gebruiken.

Groetjes,
Jeroen

[RalphL]

Dus had ik weer tijd om wat aan mijn proefbaan te doen.

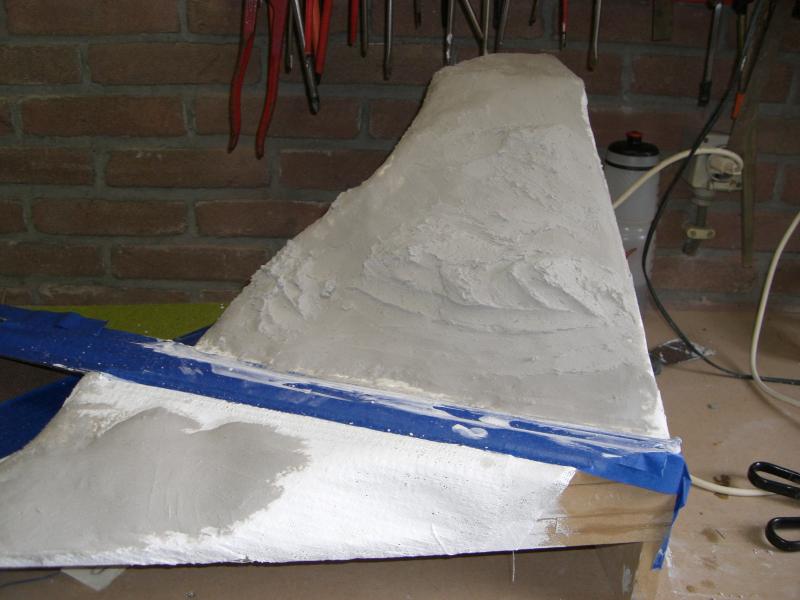

Vandaag een tweede laag gips aangebracht op mijn berg. Ik heb ook een Faller gipsset voor het maken van rotsblokken maar daar ben ik niet tevreden over. De brokken die daaruit komen vind ik toch niet goed passen. Dus heb ik een extra laag rotband aangebracht en ga ik straks zelf wat vormen door stukje weg te krabben.

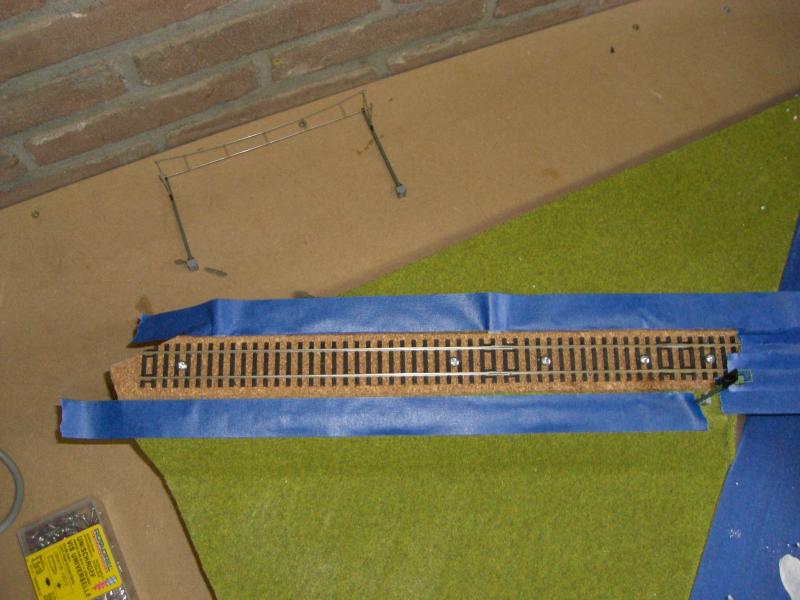

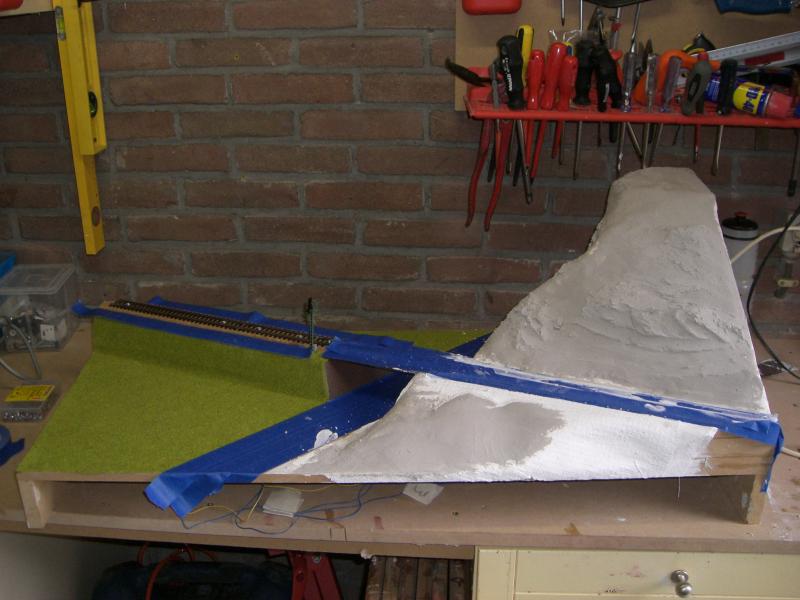

Voordat ik met de rotband aan de slag ging heb ik de kwetsbare stukken van mijn baan afgeplakt met blauwe schilderstape (minder krachtige plak)
Zoals julie kunnen zien ook mijn gras langs het spoor afgeplakt want ik wilde ook proberen te ballasten.

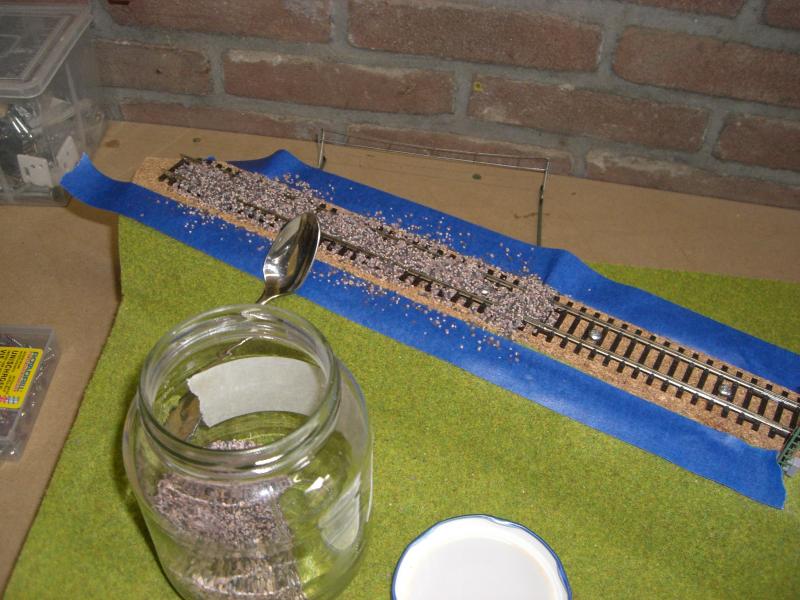

Voor het ballasten heb ik twee zakjes grid gekocht 1 zwart/grijs en 1 bruin. Deze heb ik 1:2 gemixed voor dit resultaat. Ik weet nog niet of het de juiste verhouding is. Daar wil ik nog wat mee spelen op het andere stuk wat ik nog niet heb gedaan.


Na een zoektocht door het huis voor een geschikt iets om de lijm mee te verdelen kwam ik uit op een niet meer gebruikte babyfles. Dus dit is de eerste bijdrage van zoonlief aan mijn baan en dat met 15 maanden :-) . Hieronder een mooi overzicht van mijn gebruikte spullen

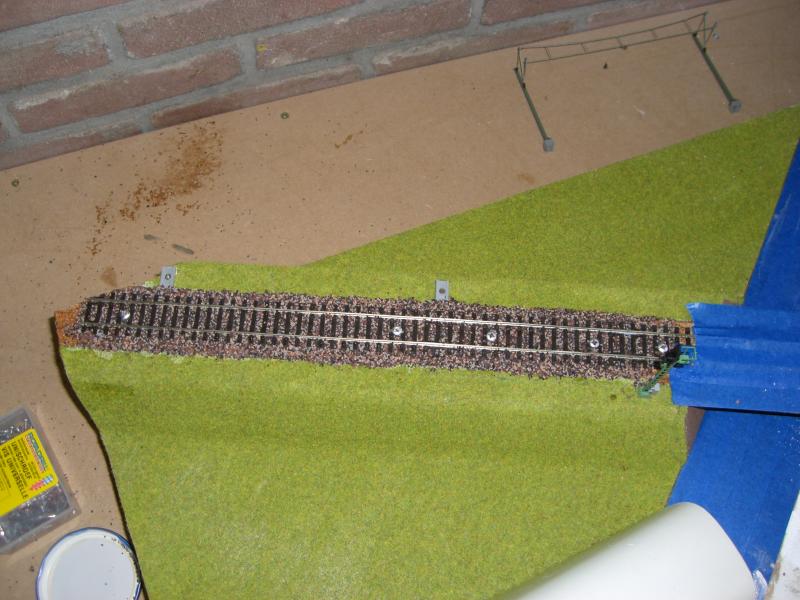

Uiteindelijk is dit het resultaat dat nog moet drogen. Ik zal zodra het droog is en het losse grid is verwijderd een foto van het eindresultaat plaatsten. Dan weet ik ook of ik er tevreden mee ben.

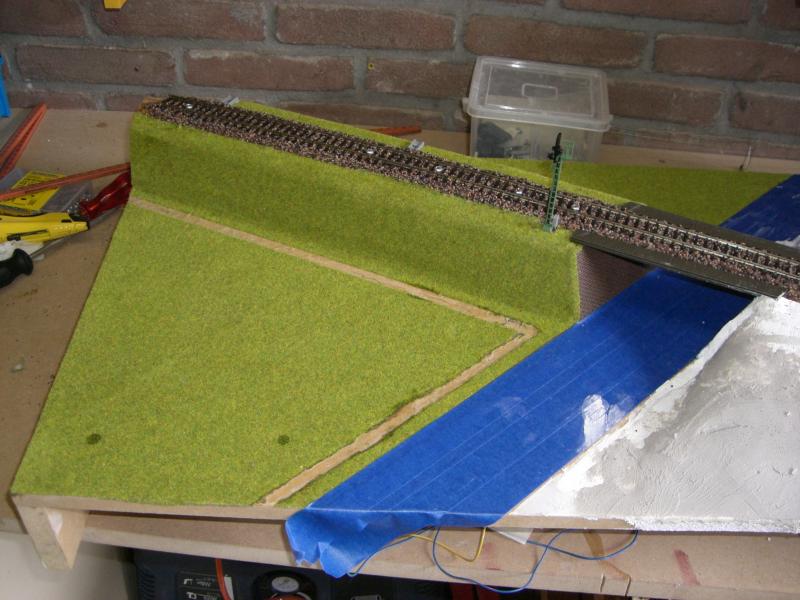

Toen ik eenmaal bezig was, kon ik het niet laten om ook nog te werken aan de sloot rond het uiteindelijke koeien veldje.
Eerste de vorm uit gesneden uit de grasmat die ik heb gebruikt. Dit is gras van Noch dat als je het nat maakt je makkelijk het gras eraf kan schrapen. Vandaar ook de wat donkere vlekken aan de rand hier en daar. Dat is water.


Daarna voor een wat minder strak effect heb ik met de Dremel er een gootje in geslepen. De plaat die ik gebruikt heb is niet al te diep dus het gaat puur om war relief. Nu nog de juiste vulling/verf vinden om het af te werken. Maar dat is iets voor de volgende keer want zoonlief was klaar met zijn middagdutje en dan is er geen tijd meer voor de hobby.

[Forever Rocofan]

Hallo Ralph,

Het was mij ook opgevallen dat je dijk erg steil is, maar omdat je nog aan het experimenteren bent zal je volgende dijk wel beter worden. Mijn tip voor als je straks een echte baan gaat bouwen;
Laat de rollen gras voor wat het is en ga werken met losse strooisels. Grasrollen zijn duur, niet natuurgetrouw en kunnen ook slecht tegen water.

Aangezien de meeste treinen in mijn collectie van Roco zijn vind ik het wel vervelend als mensen Rocco schrijven.....zooooooo slordig ( veel erger dan die steile dijk )

Groeten Ruud B.

[RalphL]

Ruud,

Hoe kon ik zo stom zijn. Het staat tenslotte in mooie oranje letters op de doos.

Hoe vaker ik naar die grasmat kijk op mijn baan hoe slechter ik het vind. Het is inderdaad veel te strak.
Ik wil proberen om rechts-voor met strooisel te werken.

Zo zie je maar goed om eerst wat technieken en materialen te proberen alvorens een groter project op te starten.

R,
Ralph
