Ambulance 'wig wag' verlichting.

[René 4312]

Gerard,

daar heb je helemaal gelijk in. De PIC hoeft ook niet ingebouwd te worden. Ik weet niet of je met genoemde decoders dit effect ook kan krijgen, maar 45 euri's voor het lichtorgel met 4 programma's tegen 2 euri's tegen 1 IC?

Ach, laat Romar maar kijken wat hij wil.

René

[René 4312]

@Menno: Hoe laat je de zwaailampen knipperen? (Dat is leuk, zwaait hij nou of knippert hij nou? , volgens mij zwaait zelfs een zwaailamp niet maar draait hij (althans een spiegel die er in zit) ). Waarschijnlijk laat je een teller af lopen en schakel je lamp a uit en lamp b in. Neem twee verschillende tellers, de een laat je voor lamp A tot bv 100 tellen,dan aan dan uit en de andere teller(voor lamp B) tot 95. Dan zullen ze toch behoorlijk a-synschroon lopen.

René.

[rard]

Vergeet niet dat je me het lichtorgel 25 uitgangen hebt welke je voor willekeurige verlichting kan gebruiken... Denk aan straatverlichting welke knipperend aan gaat, gaslampen die opgloeien etc....

Mooi stukje techniek!

Grt,

Gerard

[René 4312]

Daar ben ik het dan wel helemaal mee eens.

[arnaud-ns/htm]

@gerard: Bouw die maar eens in een bus, en wat kost dat? een PIC 2 euri's

@arnoud: Het gaat Romar juist om het knipperpatroon, om en om laten knipperen lukt hem wel.

dat weet ik ik ben zelf ook opzoek naar de aparte  knipper  / flits lichten  om en om heb ik nog een paar printjes voor liggen ( zeg als  overweg lampen te gebruiken)

arnaud

[Romar]

hallo,

kijk voor de verandering een dagje niet en hoppa, topic vol met info.

Bedoel je zoiets?
Wig Wag lampen

Oe... moooi.

Maar dan moet je de boel nog wel kunnen programmeren want je hebt er een microcontroller voor nodig.

Ja, das waar.

Gewoon het knipperen van de groot-licht gloeidraden dus

Uhm, ja.

Ik heb overigens nog een hexfile rondslingeren waar ik de complete signalisatie van een ambulance zoals ik die ken in heb zitten: d.w.z.: 2 grill-flitsers (om en om 3 keer links 3 keer rechts) voor elke zijkant 2 'lampen' die gewoon om en om knipperen, en een staartflitser die 3 keer knippert en dan even pauzeert.

Klinkt als een Chevrolet gmt 600/610. _{jammer dat daar nog geen model van is...}

Dus dit:

Code: [Selecteer]

:1000000000000000000000000000000083168630A1
:1000100081003C308500FF23900083120730990057
:1000200085012C280430A6006430A700FF30A8000A
:10003000A80B1828A70B1628A60B142808000230B6
:10004000A6006430A700FF30A800A80B2528A70B46
:100050002328A60B21280800033085001F2000302C
:1000600085001F20033085001F20003085001220EE
:10007000033085001F20003085001F2003308500DD
:100080001F20003085001220033085001F20003023
:1000900085001F20033085001F20003085001220BE
:1000A00001308500122002308500122001308500C9
:1000B000122002308500122001308500122002300B
:0C00C000850012200030850012202C2842
:02400E00C43FAD
:00000001FF

Heeft met deze te maken als ik het goed begrijp?

Als je belangstelling hebt stuur ik je de PIC naar je toe.
Laat maar van je horen!

Hier is zeker belangstelling voor.
Ik zal je daar zo even een PBtje oversturen.

ik heb alleen ene omenom schakeling

Ja, daar heb ik ook wel een schakeling voor op de PC staan.

@arnoud: Het gaat Romar juist om het knipperpatroon, om en om laten knipperen lukt hem wel.

Gaat inderdaad om dat 'afwijkende' patroon.

Neem eens contact op met Dave van der Locht.
Hij heeft een licht printje wat dit soort situaties aan kan. De effecten die ik eens bij hem heb gezien zijn zeer realistisch!
http://www.daveshobbyhoekje.nl

Zal eens op de site rond kijken.

Zal gelijk even zeggen dat ik geen ervaring heb met (P)IC's en het programmeren hier van.
Heb daar voor de 'verkeerde' richting gekozen om het zo maar even te noemen.
In plaats van IGIS _{(elektronica)} heb ik de EI _{(huis, tuin en keuken elktra om het zo even te zeggen.)}  gekozen.

Maar heb wel ooit eens met een PLC wat gedaan, weet niet of dat via het zelfde principe geprogrammeerd wordt als (P)IC's ?
Heb tijdje terug(1,5 a 2 jaar) nog wel wat theorie lessen gehad over FBD, ladder diagram en nog iets. SFC dacht ik. Hier kan ik in me aantekeningen nog wel wat over terug vinden.


Mvg,

Romar

[René 4312]

Die code staat inderdaad in de PIC die de 2 ledjes uit het filmpje aanstuurd. De timing kan ik dus nog veranderen. In het programma heb ik de leds na het 3 maal 2 keer aan gaan beide uit laten gaan voordat het waggelen begint zal ik maar zeggen. Ik kan hem ook nog zo programmeren dat na de laatste keer 1 van beide led's uitgaat zodat het waggelen meteen begint.

Ik kan je de PIC geprogrammeerd opsturen, met aansluitschemaatje (1 IC (8pootjes), 2 LEDS en 2 weerstanden, simpeler kan het bijna niet).

Edit: Oops zie net je PM, krijg je vanavond antwoord op.

[Romar]

Ik kan hem ook nog zo programmeren dat na de laatste keer 1 van beide led's uitgaat zodat het waggelen meteen begint.

Denk dat het zo beter op het 1:1 lijkt.
Ten minste, als ik dit filmpje bekijk in ieder geval.
http://www.youtube.com/watch?v=rTKoHNWXLCk

Hij lijkt daar ook iets langzamer te gaan dan nu op de PIC het geval is, om het zo even te zeggen.

Edit: Oops zie net je PM, krijg je vanavond antwoord op.

Oke, ik wacht het af.


Mvg,

Romar

[arnaud-ns/htm]

Citaat van: arnaudns op 16 Januari 2011, 23:02:50
ik heb alleen ene omenom schakeling
Ja, daar heb ik ook wel een schakeling voor op de PC staan.
[/quoute]
i knows

Citaat van: René 4312 op 16 Januari 2011, 23:14:32
@arnoud: Het gaat Romar juist om het knipperpatroon, om en om laten knipperen lukt hem wel.
Gaat inderdaad om dat 'afwijkende' patroon.

jah mij ook
we hebben neit voor neits donderdag nacht  (_{vrijdag ochtend heel vroeg}) ambu filmpjes aant het uit wisselen geweest op msn

Heeft met deze te maken als ik het goed begrijp?
Hier is zeker belangstelling voor.

Mvg,

Romar

heb ik ook wel belangstelling voor !

gr arnaud

[Menno]

@Menno: Hoe laat je de zwaailampen knipperen?

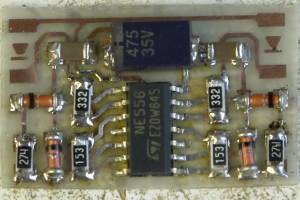

In een van m'n locs waar ik zwaailichten op aan ga brengen, heb ik dit gemaakt (achteraf kan het nog wel kleiner)

Via een dubbele timer via een 556 IC worden de 2 LEDs onafhankelijk van elkaar geschakeld, en ontstaat er een natuurlijk verloop.

(Dat is leuk, zwaait hij nou of knippert hij nou? , volgens mij zwaait zelfs een zwaailamp niet maar draait hij (althans een spiegel die er in zit) ).

De lamp staat inderdaad stil Het woord komt waarschijnlijk van de beweging die het licht lijkt te maken of uit de tijd dat de lampen nog letterlijk heen en weer zwaaiden.

Waarschijnlijk laat je een teller af lopen en schakel je lamp a uit en lamp b in. Neem twee verschillende tellers, de een laat je voor lamp A tot bv 100 tellen,dan aan dan uit en de andere teller(voor lamp B) tot 95. Dan zullen ze toch behoorlijk a-synschroon lopen.

Waarschijnlijk ben je hier al in prescaler en interrupt land: dat zijn instellingen waar ik nog niet aan toe ben, en waarschijnlijk ook nooit aan toe zal komen, ik ben nu eenmaal een hardware-man, en een combinatie tussen soft- en hardware schijnt zeldzaam te zijn.

[Romar]

Hoi Menno,

heb je misschien, om het beeld compleet te krijgen, ook een filmpje of iets dergelijks wat het effect weer geeft van dat printje?

Mvg,

Romar

[Menno]

Mwah, een filmpje lijkt me wat overbodig

Het enige wat dat printje doet is 2 LEDs laten knipperen: door de tolerantie van de onderdelen in de 2 timers zal de een iets sneller knipperen dan de ander: als je de boel dus van spanning voorziet, zullen ze 1 keer tegelijk knipperen, en dan langzaam 'uit de pas' gaan lopen (exact hetzelfde effect als je 2 zwaailichten naast elkaar zou zetten)

Mocht een filmpje echt nodig zijn, dan kan ik altijd even wat schieten

[arnaud-ns/htm]

voor mij graag en denk romar ook wel

[Romar]

aha, op die manier.
Nu, met wat meer info er bij, kan ik er zo ook wel een beeld bij krijgen.

En, inderdaad filmpje is dan overbodig.

Mvg,

Romar

[Menno]

Maar ik was uiteraard al bezig geweest, dus hier dan toch het filmpje.

http://www.youtube.com/watch?v=k61CicJ8NXM

Het printje is overigens al 'ingebouwd' in het lokje waar het de zwaailicht-functie moet gaan vervullen: zodoende heb ik er even twee 5 mm LEDs aangesoldeerd.
