minitrix 12585 lint hobby versie

[piksov]

zo hee ...... pfffff

de transistoren zijn te doen, de weerstanden wordt al moeilijker, maar die ledjes.... pfff

Ik weet niet of de gemiddelde modelbouwer dit wel moet willen....

Het valt me enorm tegen .

Ik ga maar eens even langs bij een kennis met een enorme loep ....

Guus

[Sjraar]

Ik had hetzelfde idee toen ik de smd-leds voor het eerst uit de verpakking haalde. Het zijn net suikerkorrels. Heb toen een aantal foto's in macrostand gemaakt om ze goed te zien. Aan de onderkant zit er bij sommige types een driehoekige pijl die naar de kathode wijst.
Wat betreft de montage heb ik op dit forum een aantal goede tips gelezen wat betreft solderen, met of zonder pasta, of zelfs plakken met secondelijm en daarna met zilverlak voor de elektrische verbinding zorgen.
De loeplamp met ringverlichting (bijv. Conrad 815203) staat o.a. ook op mijn nog-te-bestellen-lijstje. Ik denk niet dat het zonder kan. Met leesbril en vergrootglas was het met moeite te zien.
Wat de foto's betreft: ik heb zo mijn twijfels over de lage waarden van de weerstanden. Weet je hoe deze waarden tot stand gekomen zijn?
Hoeveel stroom loopt er door de leds? En blijft deze totale stroom van de leds onder de maximale belasting van lichtuitgangen van de decoder. Van de Kuehn N025 is het max. 150mA per uitgang.
Waar komen de componenten vandaan? Dat ging wel erg snel. En ook nog voor die prijs! Bij Conrad zat ik al snel op 12 euro. (Heb nog niet besteld). Kun je misschien een lijstje met bestelnummers en een link van die winkel doorgeven?

Ben benieuwd naar je verdere verslag. Ik wacht in spanning af.

Groeten,
Gérard

[piksov]

Mijn kennis komt bij onze duitse buren vandaan, ik heb daar ook enige input gegeven. Wil je plaatjes zien, dan moet je daar ingelogt zijn: http://www.1zu160.net/scripte/forum/forum_show.php?id=488258&start=1

De componenten heb ik bij Christian vandaan, op het forum heet ie 'Haken' ..

Ik kom net bij een kennis vandaan die op z'n werk veel met SMD doet (hij doet aan assemblage van printen met ... smd).

Volgens hem is smd maatje 0402 haast niet met de hand te doen, maar, hij neemt een microscoop mee van z'n werk en ook een paar rode ledjes in een iets grotere maat ....

Ik heb de kathode pijltjes ontcijfert met een foto toestel: macro foto maken en lekker inzoomen, werkt uitstekend.. maar dan valt dat klere component weer uit de pincet ... duh.

Dinsdag ga ik weer verder knutselen

groet,
Guus

[piksov]

Met mijn digitale multimeter (dynatek 9010, gaat nog op stoom) kan ik met de diode test de ledjes laten branden, op die manier kun je ook anode en kathode bepalen

[Sjraar]

Ik kom er nu achter dat mijn 5 euro multimeter ook zo'n diodenstand heeft. Even getest met een 5mm led en het werkt perfekt.
Heb de laatste set die Christian nog had bij hem besteld. Nu nog even afwachten op post uit Duitsland.

Groeten,
Gérard

[piksov]

Vanmiddag toch nog een 2e poging gewaagt voor het rode ledje, en het is zowaar gelukt!

Maar ..... het is prut ...

Je ziet de sluitverlichting NIET bij normale verlichting overdag!

Ik heb een (brak..) filmpje gemaakt met alle gordijnen dicht:

http://www.piksov.com/SAM_0320.MP4

Zo gauw de gordijnen opgaan is het sluitsein onzichtbaar ....

Op deze manier is het me de moeite niet waard ...

Het ledje geeft op zich genoeg licht:

http://www.piksov.com/SAM_0323.JPG

Het verlies lijkt te komen door de lichtgeleiders in de kap..


Toen ik mijn 2e lint kocht was ook de profi versie in de winkel, die heb ik me ook even laten demonstreren, resultaat: ook daar waren de sluitlichten NIET te zien (analoog)

Guus

[Sjraar]

Op het 1zu160 forum heeft iemand met nickname putzzwerg zijn Lint door Christian om laten bouwen. Zie:
http://www.1zu160.net/scripte/forum/forum_show.php?id=488258&sb1=lint#x494750
Bij Antw. nr. 74 is een foto bijgevoegd (alleen te zien als je daar ingelogd bent) waarop de rode sluitverlichting duidelijk te zien is.

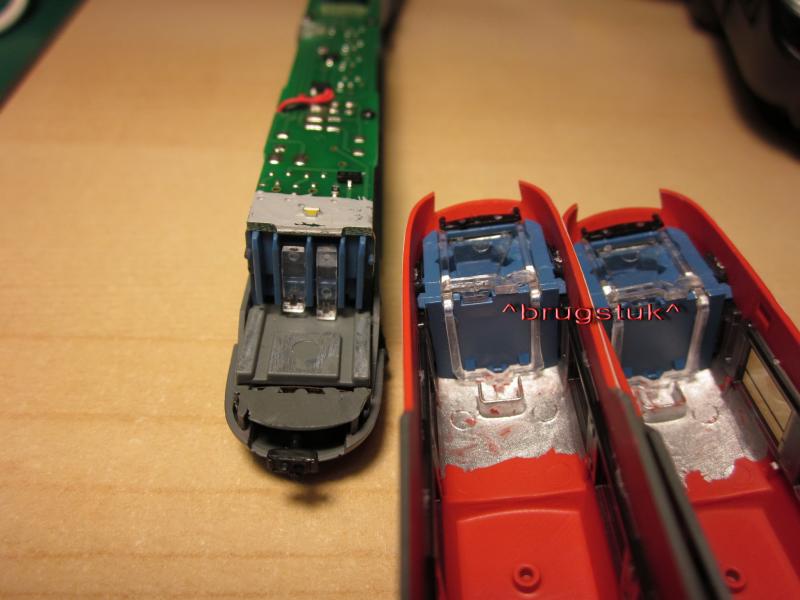

Is er bij jouw misschien iets fout gegaan met de lichtgeleiders? Toen ik bij mijn Lint de kap eraf had, zat van de lichtgeleiders voor het sluitlicht een soort "brugstuk" los. Op bijgaande foto wijzen de pijltjes naar het punt op het brugstuk waar het licht overgaat vanaf de vertikale lichtgeleider (op de foto de rechter die in het chassis zit).


Als het brugstuk niet goed vastgedrukt zit (het zit met een pennetje aan het brukstuk in de blauwe kabine), is er te veel spelling tussen de lichtgeleiders en zal er minder licht doorgegeven worden.
Als ik mijn ombouwsetje heb, zal ik hier zeker op letten, want er zijn voor de sluitverlichting drie overgangen in de lichtgeleiding. Elke spleet die te groot is zorgt voor een afname in de lichtintensiteit.

Groeten,
Gérard

[piksov]

@Gerard,

die bruggetjes zitten wel goed in de lichtgeleiders.

Ik heb zonet ook even de koersbord verlichting gedaan, leuk!

Maar ... na een tijdje branden wordt het wel warm, ik moet nog even precies nagaan wat warm wordt.

Ik heb nl. niet zoveel zin in een kap die vervormt door de hitte.

Guus

[Robert_N-Nm]

Ik heb nl. niet zoveel zin in een kap die vervormt door de hitte.

Toch niet? Ik kan het mij niet voorstellen. Ik dacht dat pukkel-lintjes helemaal in waren tegenwoordig. . Maar goed ik zeg dat het om een foto schreeuwt (evt met thermische camera )!

Robert

[Sjraar]

@Guus: Hoeveel speling is er bij jouw tussen de rode led en de bovenkant van de verticale lichtgeleider op het chassis? Als deze speling te groot is is de lichtgeleiding niet optimaal en zal het sluitlicht te zwak zijn. Het ledje aan draadjes monteren zodat het tegen de verticale lichtleider komt kan dan een oplossing zijn. Ik kan me voorstellen dat je het ledje eenmaal gemonteerd niet weer los wilt halen. Een stukje doorzichtig plastic ertussen stoppen heeft misschien effect. Ik dacht hierbij aan een stukje van een overgebleven venster van een modelhuisje of iets dergelijks.
Als er iets warm wordt is er misschien een net-niet-volledige sluiting bij een van de gemonteerde componenten. Even controleren of er wat soldeertin te ver gevloeid is lijkt me raadzaam voordat je decoder in rook opgaat.

Groeten,
Gérard

[piksov]

Vanavond gaan we is het microscoop time ....

En denk ik dat we het rode 0603 ledje vervangen door een rood 0805 ledje

Er zit nu minimaal 1 mm, misschien zelfs 2 mm tussen ledje en lichtgeleider

Ik laat weten hoe dit afloopt

[piksov]

Zo'n microscoop is een fijn ding: vergroot denk ik een keertje of 50...

Mijn solderingen van de weerstanden en de leds zagen er totaal niet uit ...

De transistoren juist weer wel ...

Ik had maar een uurtje tijd, we hebben dus niet zo heel veel kunnen doen, maar dat geeft niet, volgende week doen we nog een poging.

Wat ik wel geleerd heb:

Op de print zoals die nu in de lint zit, zitten bolletjes tin, op de print wordt soldeerpasta gedaan, en worden de onderdelen daarop geplaatst. Op onze hobby versie missen een aantal onderdelen. In de oven worden de prints warm gestookt, hierdoor worden de bolletjes soldeerpasta bolletjes tin.

Op zo'n bolletje kun je niet alsnog een onderdeel goed plaatsen: het onderdeel moet plat tegen de print en niet boven de print. Het advies was dus om de tin van de printjes te halen met een stukje litze (of gewoon met je vinger ....auw)

Ik heb ondertussen ook nog een mailtje gehad van de Christian die de duitse ombouw handleiding heeft samengesteld: hij heeft nog een aantal setjes met onderdelen beschikbaar. Liefhebbers sturen mij een PM voor z'n email adres, of nemen contact op met 'Haken' op het duitse 1zu160.net forum.

groet,
Guus
