[Jeroen Water]

Voor het gemak maak ik gebruik van Sommerveldt bovenleidingsdraden, maar de portaalonderdelen die ik nodig heb op de brug, heb ik zelf gemaakt met wat Sommerveldt onderdelen.

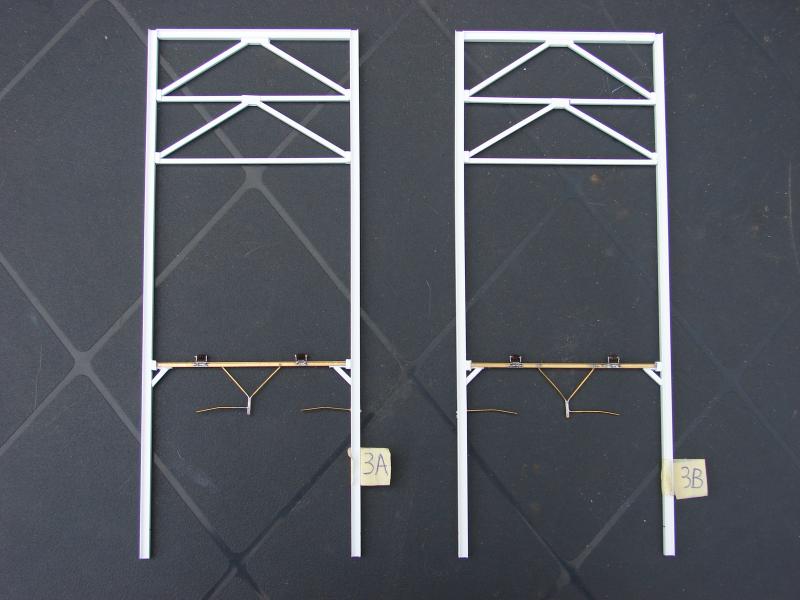

Hier zien we de brugportalen 3a en 3b, elk voorzien van een ligger van een bovenleidingsportaal.

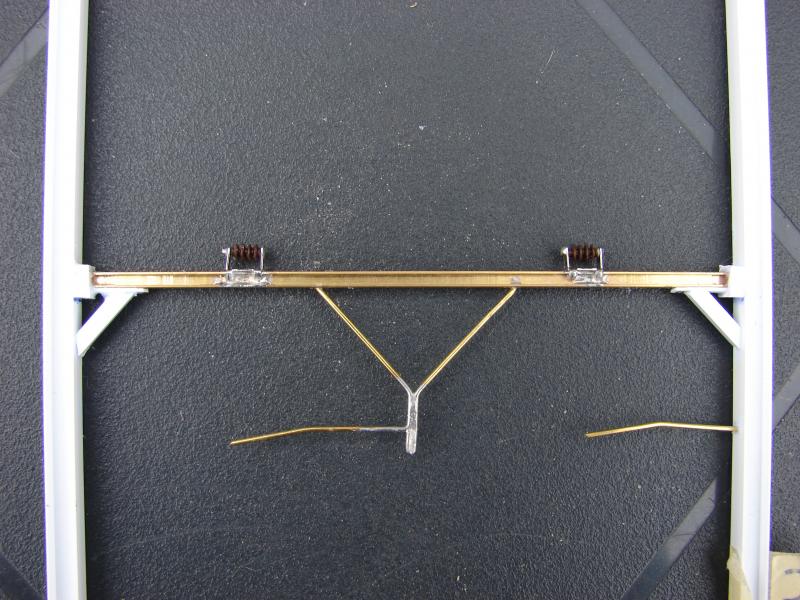

En hier één van de liggers uitvergroot. Voor een eerste keer met messing solderen, valt het mij niet tegen.


Dit weekend heb ik ook de eerste drie portalen op de brug geplaatst en ben ik begonnen om ze met elkaar te verbinden. Ik begin in het midden en plaats telkens een portaal rechts en links ervan bij en bouw dan beide verbindingen tegelijk op. Wat je op deze foto's ziet, is nog maar het binnengedeelte zeg maar. Zowel de schoringen als de boogdelen moeten dubbel uitgevoerd worden, terwijl je nu steeds een enkel stripje styreen ziet.

Jeroen

[Jeroen Water]

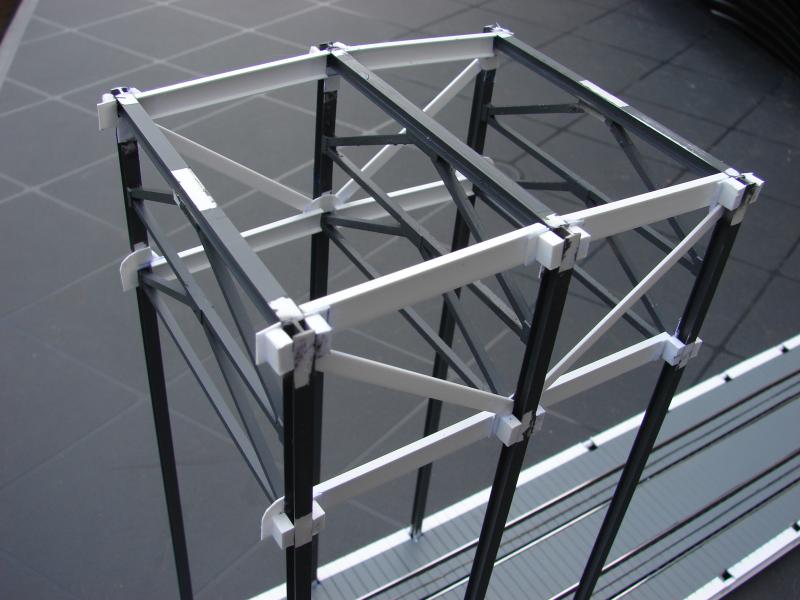

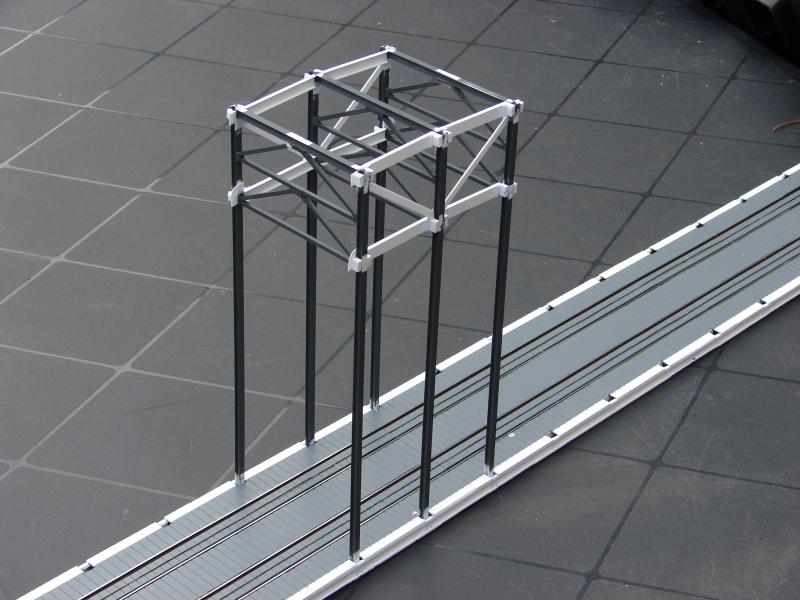

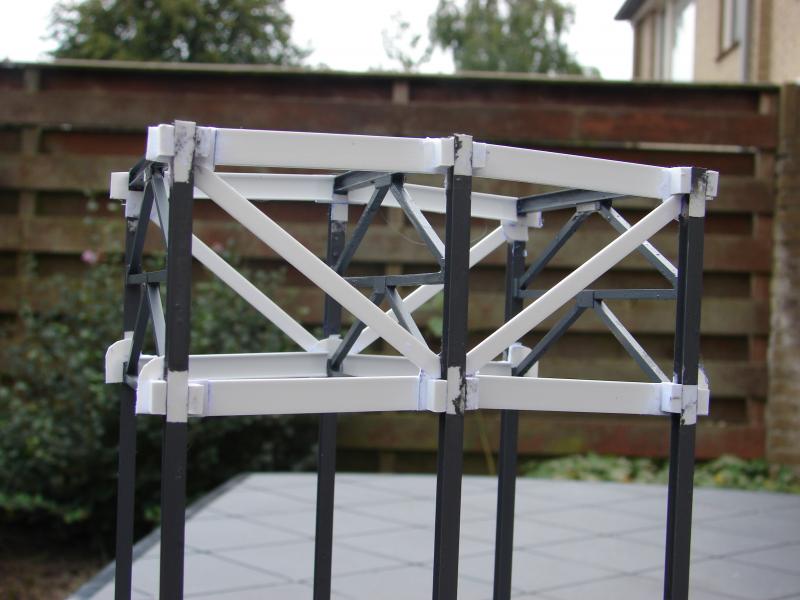

Hier nog wat detailplaatjes van de bevestiging van de brugportalen tot zover ik nu ben.





De boogconstructie en de schoringen bouw ik als volgt op:

Na het plaatsen van de portalen en het 100.000x nameten of ze wel recht staan en de juiste hoogte hebben, worden aan de binnenkant van de staanders twee klinknagelplaten geplaatst. Hierbij is het van belang rekening te houden met op welke punten de schoringen vast komen te zitten, want die worden aan dezelfde klinknagelplaten vastgezet als de boogprofielen. nadat de klinknagelplaten geplaatst zijn, worden de eerste strippen van de schoringen er tegenaan gelijmd. Deze schoringen bepalen direct de maatvoering bovenin de brug, dus ook hier continu nameten! Na de schoringen kunnen ook de boogprofielen gelijmd worden. Daarna heb ik tegen de staanders van de portalen en op de plek waar ook de klinknagelplaten zitten, blokjes styreen gelijmd. Deze gaan stevigheid hgeven aan de constructie en vallen straks buiten het zicht. Tot dit punt ben ik nu gekomen. De volgende stappen zijn:
- verstevigingsbalkjes op de schoringen
- de tweede strip van elke schoring
- klinknagelplaten aan de buitenzijde van de brug
- het tweede u-profiel van elke boogdeel (ook buitenzijde van de brug)
- dwarsstripjes aan boven en onderzijde van de schoringen en de booggedeeltes
- klinknagelplaten en schoringen in "het dak" van de brug
- afwerking aan de brugdekzijde

U ziet, nog genoeg te doen!

Jeroen
