tsjechisch kolenfornuis: csd 324.3

[Floris Dilz]

Goed, je zou het niet meer zeggen tegenwoordig maar naast het plakken van een Hef op het werk doet ik thuis nog wel eens een klein beetje modelbouwen.
Een aantal jaren terug kwam ik in tsjechië een keer zo'n locje tegen in t museum aldaar, een erg geinig ding, echt oud-oostenrijks (1887 tot 1908 gebouwd) met buitenliggende frameplaten en meer vormgegeven als een machine dan als een locomotief, niet elegant maar een stug werkpaard. Die dingen deden hier en daar rangeerwerk tot halverwege de jaren '60! Eentje eindigde na de oorlog in denemarken en is daar met afgenomen drijfwerk nog een heel aantal jaren in gebruik geweest als vervoerbare verwarmingsketel.
Hier wat plaatjes van het tsjechische museumding: http://www.railfaneurope.net/pix/cz/steam/324/pix.html
een aantal vergelijkbare locs staan trouwens in het spoorwegmuseum van hongarije, al zijn die weer van net afwijkende types.
Omdat ernst al tijden liep te zeuren dat ie ook zo'n locje wilde besloot ik m laatst maar es in autocad te kloppen, inmiddels had ik zowaar een boekje over deze locserie gevonden in het duits en wat vrij goede tekeningen, met behulp van een stel destijds in tsjechië genomen foto's viel er dus wel wat van te maken. Het is een vrij aardig bouwpakketje geworden, al had de frees er wel moeite mee, door alle rondingen van de gaten in het frame verliep de nulinstelling steeds, aan het eind van de tekening aangekomen week ie soms een volle millimeter af... dan kun je je onderdelen dus wegmikken. Na een hoop gesputter waren er in elk geval 4 gefreesd, 2 ervan gaan we nog terugzien hier als ernst ermee aan de slag gaat, die ze in de oorspronkelijke versie bouwt, voorlopig zullen jullie het moeten doen met mijn 1960-kloekbak die een rode ster en een hondehok voor extra voorraad op de tender krijgt.
Het hele bouwpakketje is ontworpen om op een verzaagde Piko br 55/G7.1 te passen, zo'n nieuwe hobbyloc dus, de tender is daarom een paar mm te lang en er zit wat gerommel in de radstand van de loc (de voorste as had iets meer naar voren gemoeten), ach, voor luiheid moet je wat overhebben.

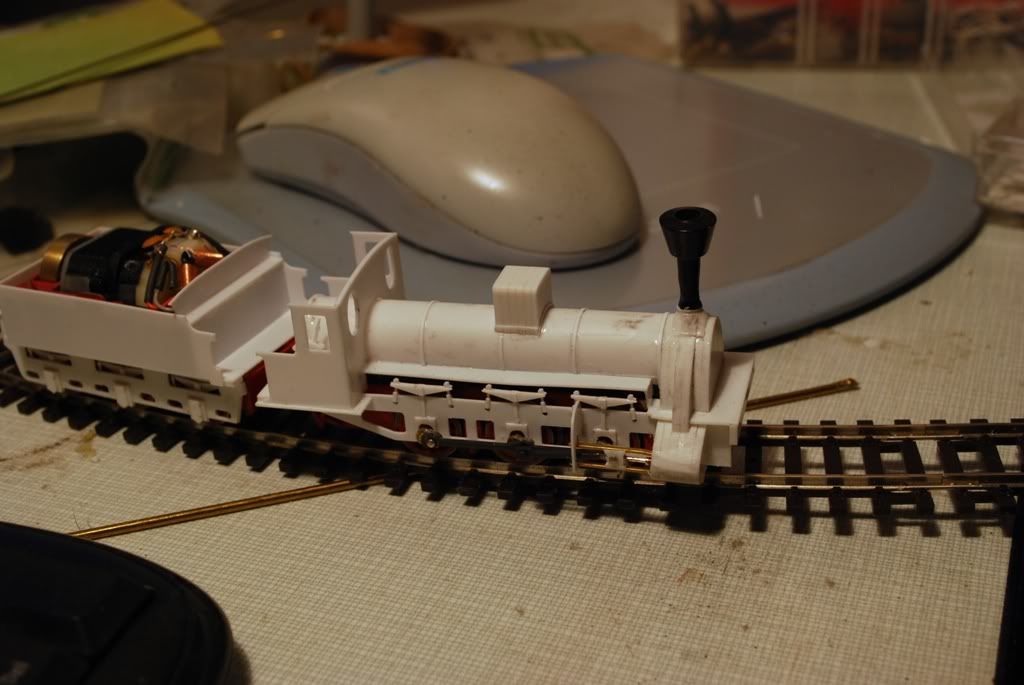

De gefreesde rommel in elkaar geplakt:

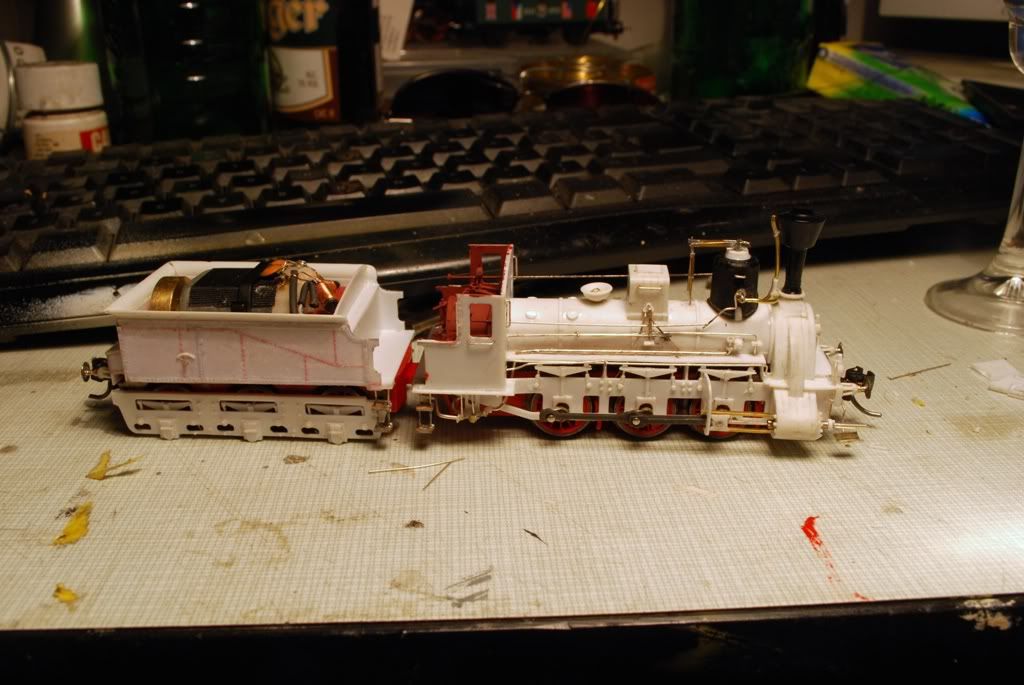

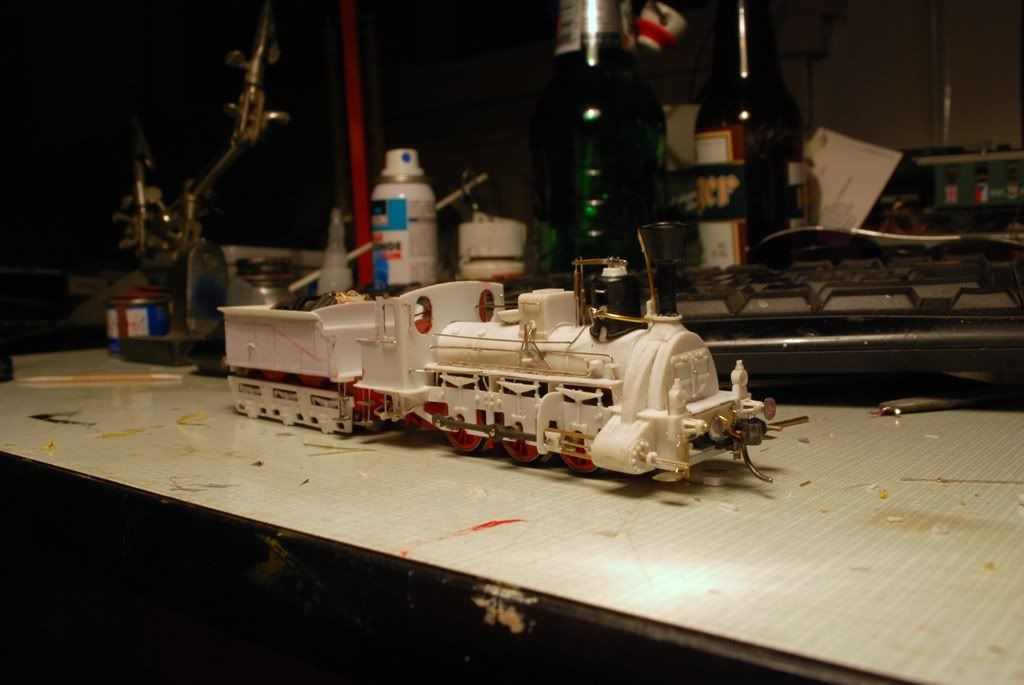

en inmiddels na uh... een hele tijd, langzaamaan verschijnt er steeds meer detail, het was weer es bedoeld als een snel in elkaar geprakt locje tussendoor en het wordt weer een berg werk, ach ja...







de tender heeft weer papierklinknageltjes zoals ik bij mn C1127 heb uitgelegd, ditmaal heb ik de klinknagelrijen ook even getekend in autocad en het hele zaakje 1:1 op papier geprint, scheelt meten etc.
natuurlijk had ik voor mijn exemplaar weer een lastig nummer uitgezocht, deze locs waren er met vacuumrem, luchtdrukrem en met allebei, dit is natuurlijk weer zo'n klereding met allebei, dus extra leidingen en zo... De hoeveelheid oude foto's van deze locjes is geloof ik niet heel groot dus het was een aardig geklooi om het geloofwaardig te krijgen, het remsysteem is niet het enige dat van loc tot loc verschilt...

en ff for something completely different: mn huisgenoot die weleens wat aan roleplaying doet (een soort ingewikkelde versie van ganzeborden geloof ik) had een figuurtje gevonden dat goed bij het karakter paste dat ie speelde dus moest dat geschilderd worden. Mij werd een fles wodka in het vooruitzicht gesteld als ik dat es zou doen, en aangezien ik de beroerdste niet ben als men met drank aan komt zetten ook maar es figures schilderen geprobeerd. Was best geinig om te doen, die dingen zijn best mooi gedetailleerd, net wat groter dan een 1:72-poppetje en wat karikaturaal van verhouding, waardoor ze nog wel aardig te schilderen zijn. Het viel me mee hoe dat ding van een dikke 2 cm toch overeind blijft op grote foto's.


boos.


uitgegloeid en tamelijk aan gort gemept zwaard

[Erwin Schuurman]

Schön wieder apfengeil!

[Erwin Schuurman]

Nog even een notificatie.....


Als ik dit zo zie, heb jij dan ook eens geen zin om een diorama met foute WO II Duitsers en Ruschki's te maken oid?


zoals dit?

http://www.twenot-forums.nl/viewtopic.php?f=3&t=17888&hilit=baptism&start=260

[Marc tramt]

Fraai! Leuke loc, ook wel een tikkie Efteling met die schoorsteen.

Weet je ook wat de functie is van die 'zonnewijzer' op de tender? Waterniveauindetenderaanduidingsmeterapparaat of zo?

[Eelco Storm]

En het machientje loopt op Becherovka?

Wat ik het allerleukste vind is dat je geen enkele beperking qua landen kent. Als je een mooie loc ziet, dan bouw je 'm gewoon. En niet moeilijk doen over 'past ie wel op m;'n baan...'

Eelco

[Ivo tB]

en inmiddels na uh... een hele tijd, langzaamaan verschijnt er steeds meer detail, het was weer es bedoeld als een snel in elkaar geprakt locje tussendoor en het wordt weer een berg werk, ach ja...

Uhm..., dit is wel heel erg herkenbaar

En weer een prachtig stuk werk Floris  Heel erg mooi om te zien wat je ervan maakt.

mvg,
Ivo

[JaJo]

'past ie wel op m;'n baan...'

Floris is multinationaal!
We zien hem als ie af is wel weer langs het Amsterdam-Rijn-kanaal staan hoop ik.

Groet Jaap

[Floris Dilz]

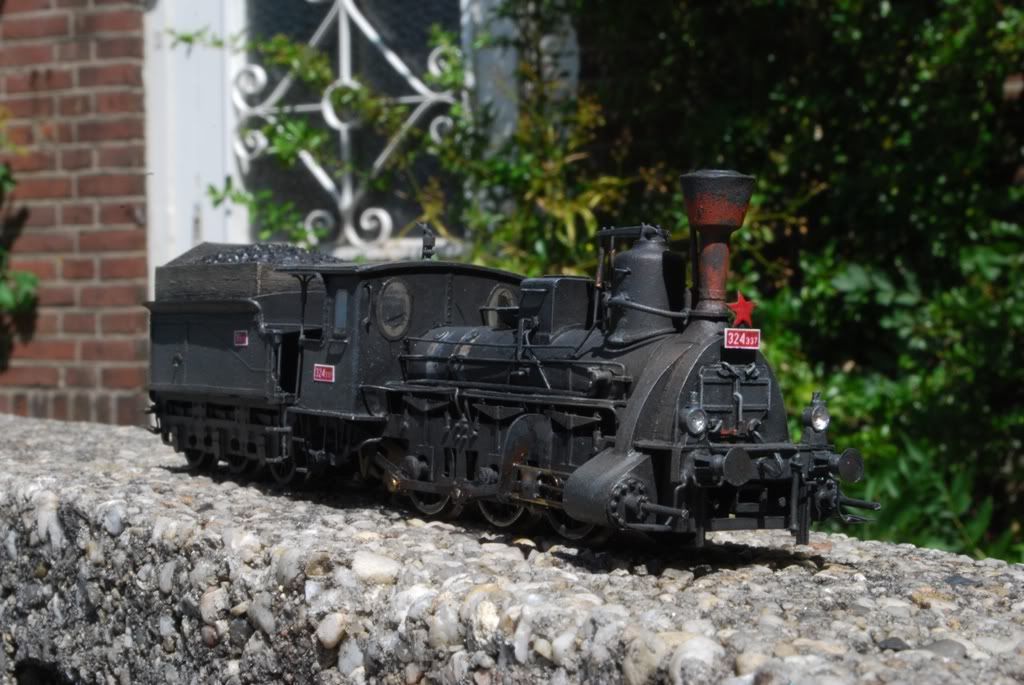

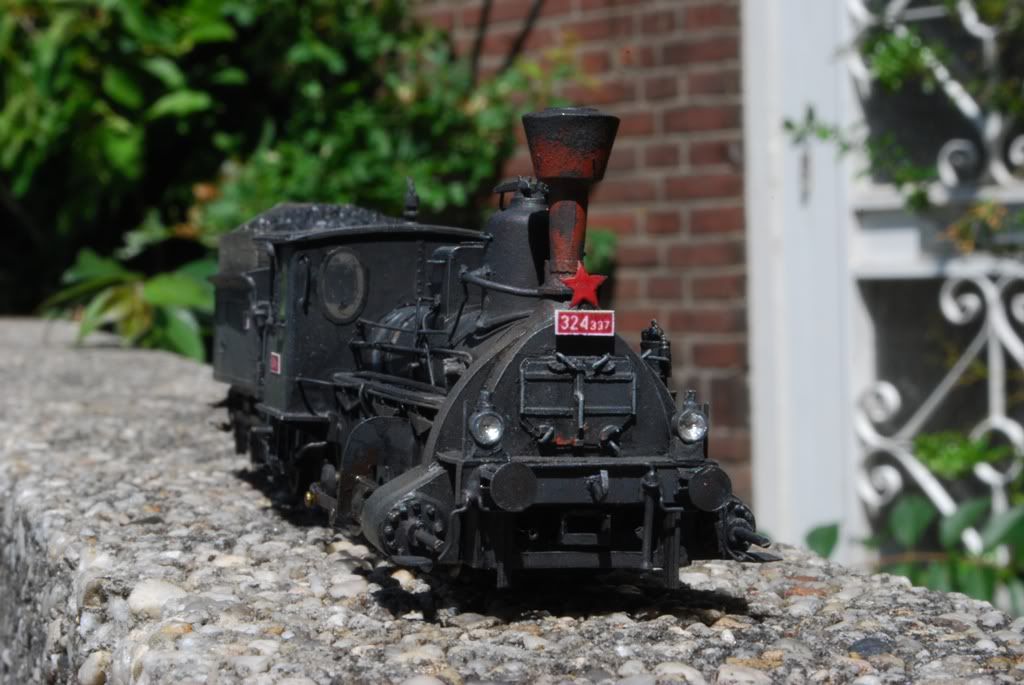

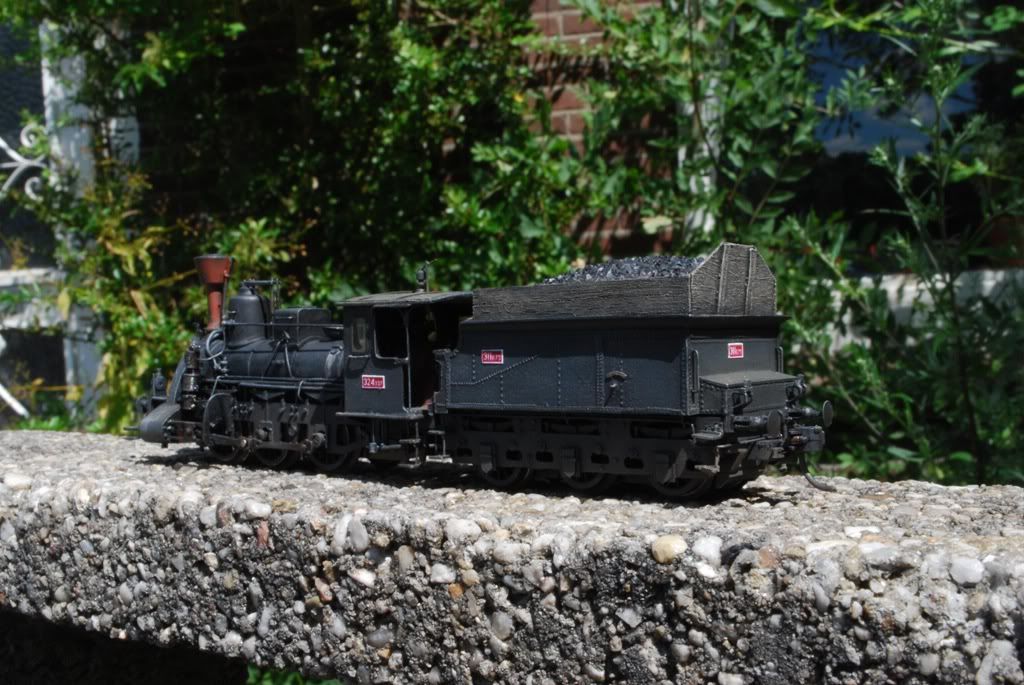

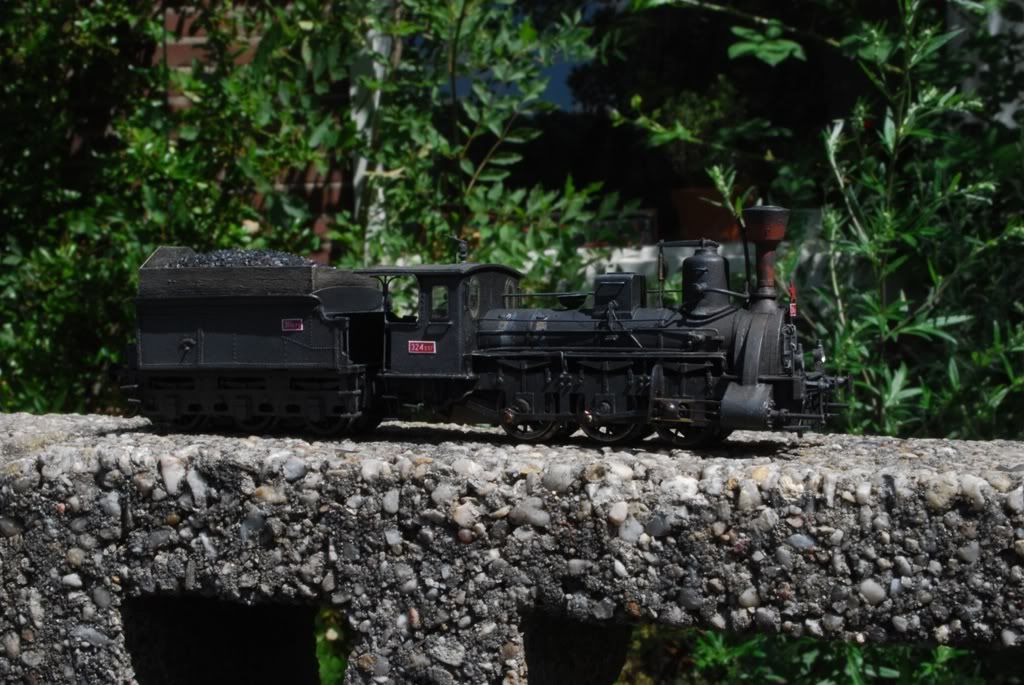

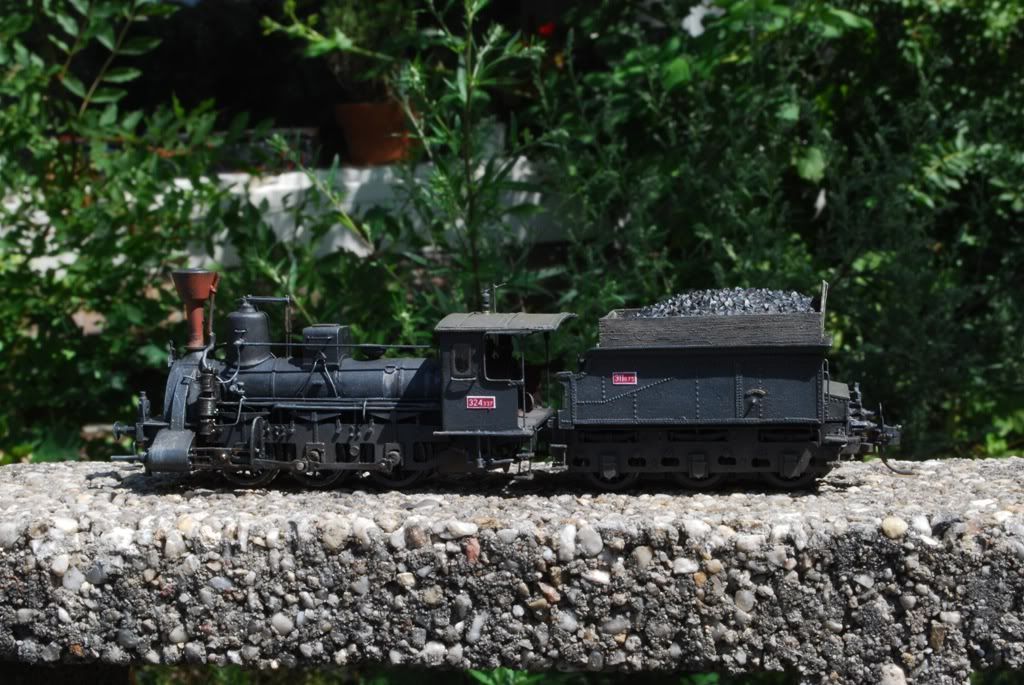

ziezo, klaar.
