Piko's Nieuwe silberling stuurstand gedigitaliseerd

[RobbertJan]

Hallo Allemaal,


Voor de geinterreseerden heb ik een piko silberling stuurstand gedigitaliseerd (57652)
Deze heeft een hardstikke mooi stukje ledtechniek voor de front en sluitseinen op een
zeer vernuftig printje zitten.



Deze printplaat is tevens ook te gebruiken om de bedrading netjes van boven naar onder door
te voeren, dit middels printbanen lopende vanaf onder naar boven met mooie soldeerpadjes aan
beide kanten.
Ook voor de front en sluitseinen zijn netjes printbanen aangebracht en dit maakt het geheel
een makkelijk klusje.

De bedoeling was een Digirails 80010 lichtstrip met decoder in te bouwen voor de stuurstand en de
daar op volgende 1/2e klasse wagen, onderling verbonden met een koppeling van Roco (40345) 4 polig.

Alsvolgt:

Eerst het rijtuig maar eens uitelkander gehaald, dit gaat met prikkertjes het makkelijkst, de kap kwam er zo afzetten.
Daarnaa het interieur er uit gehaald, dezien de bedrading voor de stroomafname ook wordt aangepast, evenals
de stroomafname.

Een paar plaatjes:

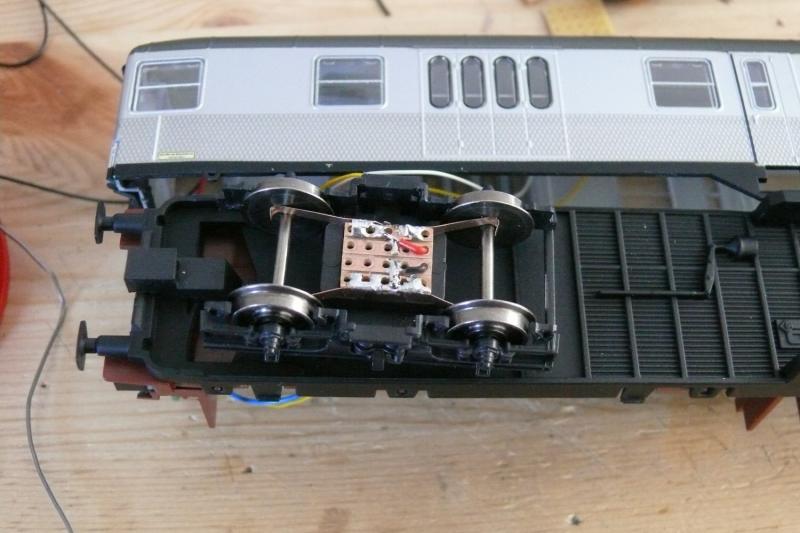

De nieuwe stroomafname, een digirails stroomafnemer doorgeknipt, op een strokenprintje gesoldeerd en
nieuwe bedrading er aan gezet, deze gaan richting de printplaat.


De nieuwe printplaat, deze moet voor het digitaliseren wel ontdaan worden van een klein stukje print, dit staat
goed beschreven in de online handleiding: http://www.piko.de/d/FAQ/FAQ_Wagen/Lichtwechsel_Steuerwagen_Digital/Lichtwechsel_Steuerwagen_Digital.php

Daarna kan de bedrading naar de Digirails binnenverlichtingsstrip aangesloten worden.
Nu is het middels F0 mogelijk om de frontseinen in te schakelen, deze is rijrichtingsafhankelijk.
Daarnaast kan je met F1 de sluitseinen bedienen, aan of uit zonder dat deze afhankelijk is van rijrichting.

Nu alles maar weer eens netjes tezamenbouwen en dan wagen nummer 2 aanpakken, hiervoor volgt nog een update.

Gr.

Robbert Jan.

[RobbertJan]

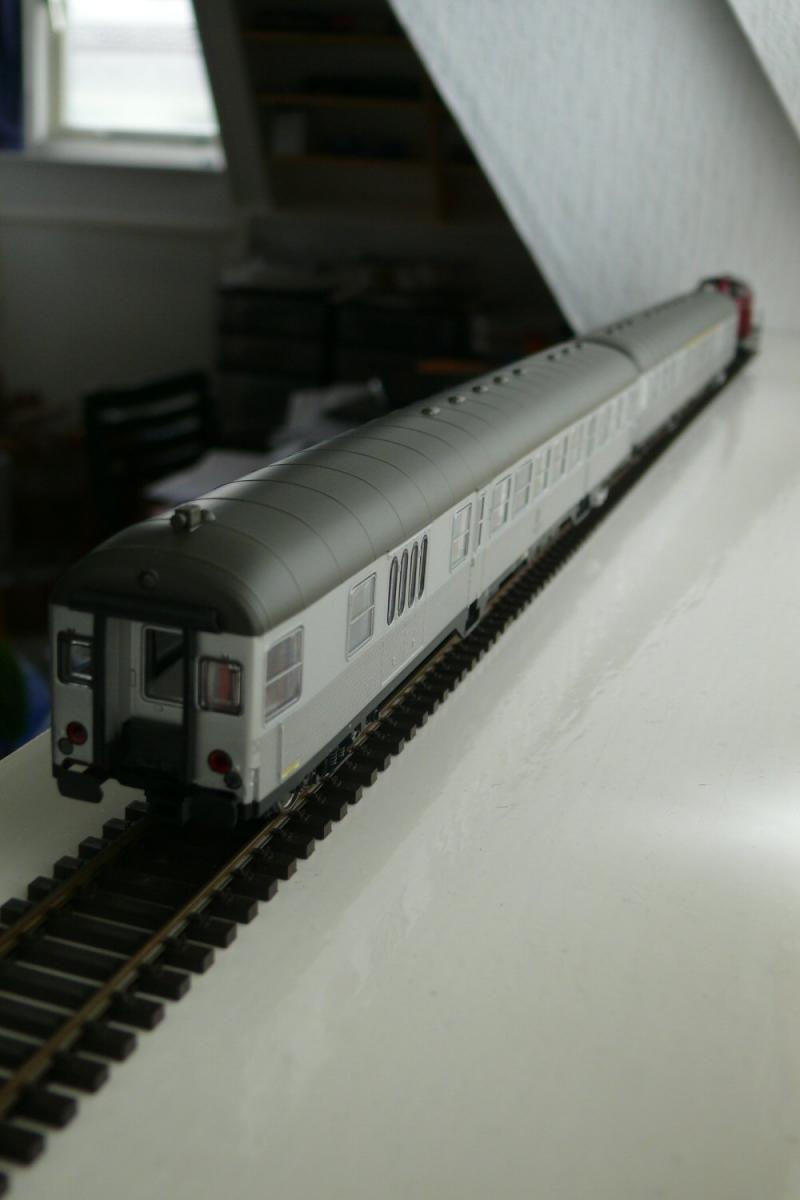

De 1/2e klasse wagen ook voorzien van nieuwe slepers en het geheel doorverbonden middels
een Roco stroomvoerende koppeling. De binnenverlichting ook ingeregeld en identiek afgesteld.

Het leuke is wel dat het TL effect elke keer bij het opstarten anders is, helemaal bij 2 rijtuigen
is het verschil in opstarten goed te zien, en dit geeft een erg leuk effect.

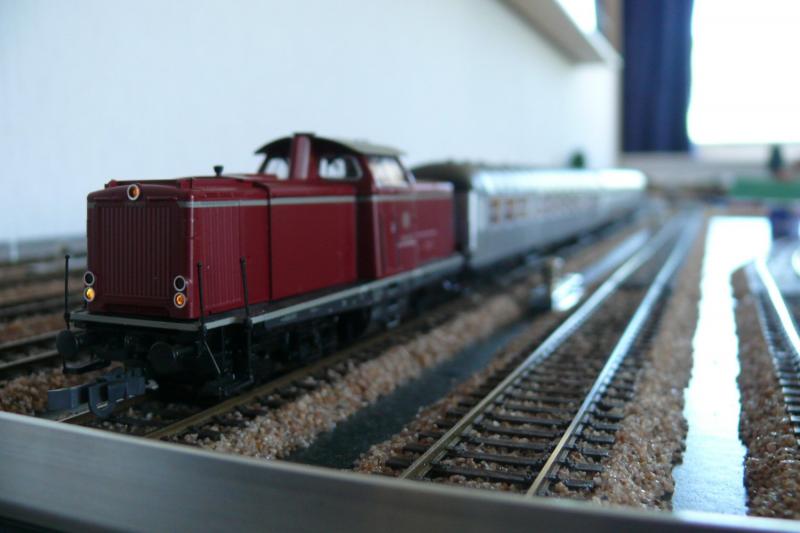

De trekkende loc voor de Silberlingen, een V100 van de DB, deze heeft digitaal gezien een kleine
metamorfose ondergaan, de frontseinen zijn ongewijzigd.
De sluitseinen zijn veranderd, deze werken nu nog aan 1 zijde op de functie F2.
Daarnaast is middels F1 de mogelijkheid om rangeerlicht te tonen (beide kanten van de loc een A sein)

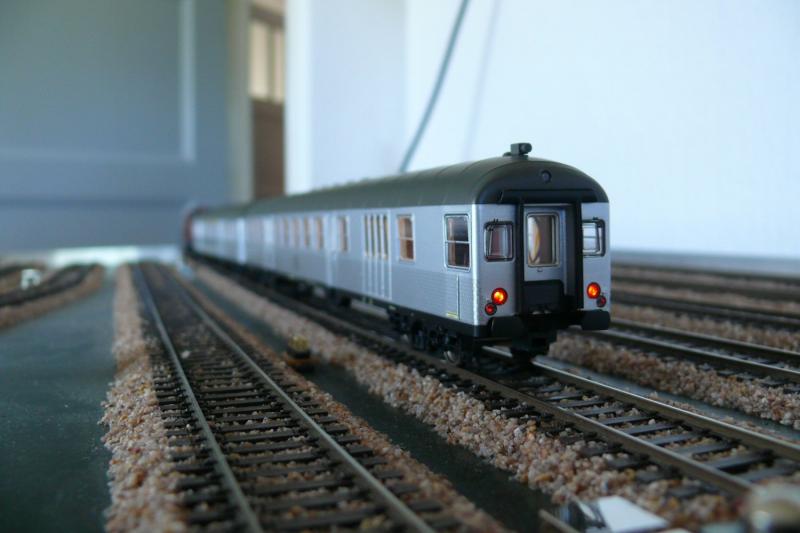

Sluitseinen op het stuurstandrijtuig, ze lekken wel iets door ondanks de door piko op de printplaat
gelijmde zwarte buisjes, niet storend te noemen en lekker laten zitten

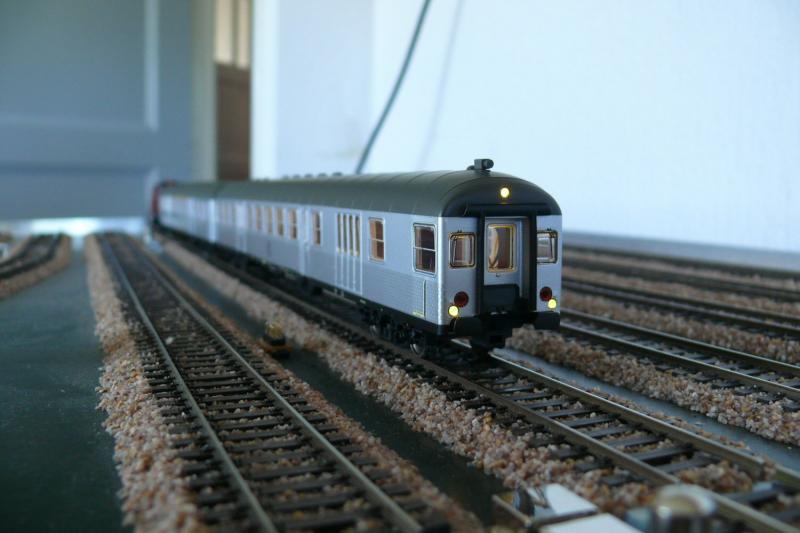

De frontseinen, mooi strak 3 punts signaal, wat wel opvalt is wanneer deze gedimd wordt, er vanaf
de instelling 3 of lager (op de schaal van 15) iets van knipperen waar te nemen is.
Voorlopig staat ze op standje 4, goed genoeg voor overdag.

http://www.youtube.com/watch?v=jJbik-CLnds

Filmpje van de binnenverlichting.

Gr.

Robbert Jan.

[Karst Drenth]

De frontseinen, mooi strak 3 punts signaal, wat wel opvalt is wanneer deze gedimd wordt, er vanaf
de instelling 3 of lager (op de schaal van 15) iets van knipperen waar te nemen is.
Voorlopig staat ze op standje 4, goed genoeg voor overdag.

Inherent aan High-Efficiency-LED's met een kleine inschakelduur ( dutycycle ) . Beter om een extra weerstand in de stuurleiding ( geel of wit ) op te nemen en ervoor te zorgen dat de dutycycle van de dimmer boven de 50% blijft ( waarde 8 of hoger ).

Grtzz,

Karst

[Julien]

De trekkende loc voor de Silberlingen, een V100 van de DB, deze heeft digitaal gezien een kleine
metamorfose ondergaan, de frontseinen zijn ongewijzigd.
De sluitseinen zijn veranderd, deze werken nu nog aan 1 zijde op de functie F2.
Daarnaast is middels F1 de mogelijkheid om rangeerlicht te tonen (beide kanten van de loc een A sein)

Hoi RobbertJan,

De V100 is dat een Fleischmann? Ik wil mijn analoge model ook nog digitaliseren en wil daarbij meteen de verlichting onder handen nemen.
Heb jij dat met een kant en klaar verlichtingssetje gedaan, of heb je zelf alles geknutseld?

De Silberlinge zien er in elk geval mooi uit!

groeten,
Julien

[RobbertJan]

@ Karst,

Dat is een goede tip, ik zal t.z.t even een weerstandje in de draad verwerken, komt het helemaal goed

@Julien,

De V100 2023 is van Roco (63984) en die heeft al complete verlichting.
Een Fleischmann is wel een ander verhaal, maar ik denk dat met Smd ledjes een hoop gedaan kan worden.

Gr.

Robbert Jan.

[Julien]

De V100 2023 is van Roco (63984) en die heeft al complete verlichting.
Een Fleischmann is wel een ander verhaal, maar ik denk dat met Smd ledjes een hoop gedaan kan worden.

Ok, dan moet ik zelf maar gaan knutselen!

groeten,
Julien

[Ronald Halma]

Ok, trek hem even omhoog RJ! Had inmiddels gevonden hoe aan te sluiten, jij hebt het mooi beschreven. Dank!
