Concept baan L vorm (Baanplan H0)

[Spoorloos]

Hallo mensen.

Ik ben al een tijdje bezig om een baanontwerp te verzinnen.
Al lukt niet die geweldig jammer genoeg :’(.

Maar ik heb er een gemaakt, is niet het beste ontwerp maar wil graag jullie mening weten.
En of jullie verbeteringen weten of misschien wel een beter ontwerp ?


https://images.beneluxspoor.net/bnls/Baan_plan_totaal.jpg
Grijs is niveau  0
Blauw is dalen / stijgend
Geel is niveau -1

Het stijgen / dalen de gedeelte is iets steiler dan gebruikelijk maar ben 2 dagen bezig geweest met testen. Met verschillende locs en wagons die vol met gewichtjes beladen waren en dat ging allemaal probleem loos .

Met vriendelijke groet
Clinten

[Ronaldk]

Hallo Clinten,

Tja... over de helling hebben we het al gehad maar hoeveel ruimte heb je tot je beschikking? Want alle rails ligt wel heel dicht op de rand van de plaat. Wat wil je uitbeelden met je baan? en wat wil je zelf? Rijden of iets uitbeelden? Dit lijkt op een baan om lekker veel mee te rijden. Veel sporen op de m2. Daar is niets mis mee... Iedereen zijn ding zal ik maar zeggen Dus als je wat meer info hebt kunnen we je wat beter helpen.

Groeten Ronald.

[Spoorloos]

Hallo Ronald.

Over de helling hebben we het inderdaad al over gehad .

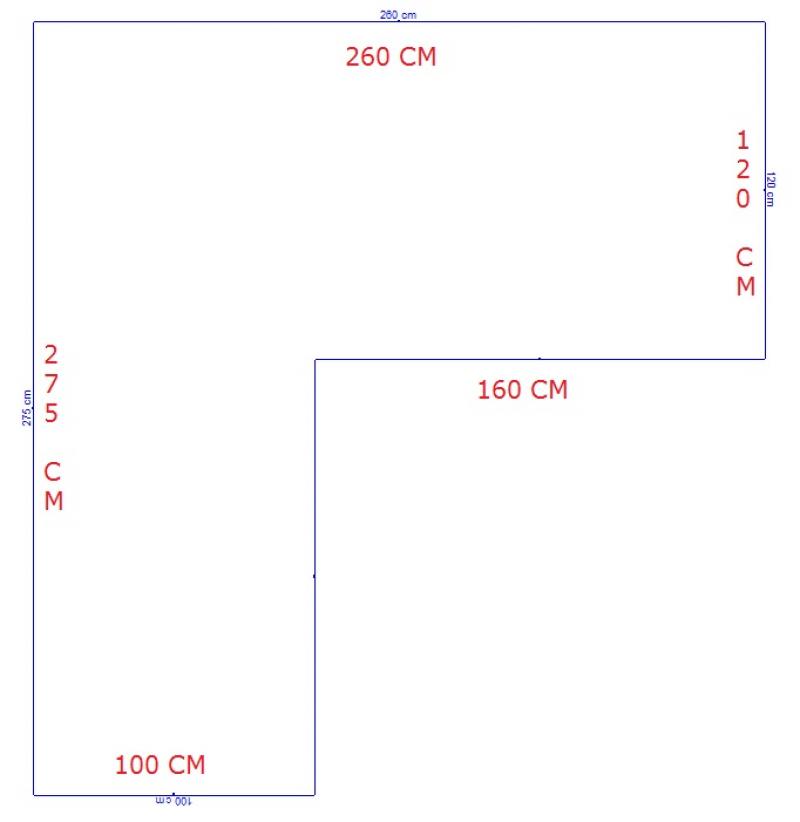

De ruimte die ik heb is als volgt.


Echt iets uitbeelden / namaken hoeft van mij niet, wil iegelijk een leuke baan maken en vooral een mooie . Waar ik lekker kan rijden en kan doen en niet dat ik er binnen 1 maand op uit gekeken ben omdat ik alleen maar een rondje kan rijden.

Ben verplan om stoom en diesel locs te gaan gebruiken.
Welke info wil je nog meer weten ?

Met vriendelijke groet
Clinten

[Martijn_1987]

Dag Clinten,

Dat ziet er netjes uit. Hopelijk heb je genoeg ruimte voor de beoogde helling. Het enige jammere aan het plan is dat je in je baanplan bent gebonden aan (zo te zien fleischmann-profi rail) r1 bochten. Ik ben ook bezig met een plan, met ongeveer vergelijkbare ruimte. Ik probeer daar zoveel mogelijk gebruik te maken van flexibele rail voor de bochten. Zo is de radius niet onrealistisch krap. Maar soms kan dat niet anders

Heel veel succes. Het plan ziet er in ieder geval interresant uit.

Groeten,
Martijn

[m de deugd]

Hallo mensen.

Ik ben al een tijdje bezig om een baanontwerp te verzinnen.
Al lukt niet die geweldig jammer genoeg.

Hoi Clinten.

Nou ik persoonlijk vindt van wel.
Dit ziet er heel goed uit.
Als op en afritten probleemloos worden gereden.
Kan je wat mij betreft lekker gaan bouwen.
Sucses en veel plezier met de bouw.
Als er vragen zijn,stel ze gerust.

 Martin

[Ronaldk]

Hallo Clinten,

Meer info niet nodig... Ik lees dat je echt wil rijden... dan kan je weinig echt weinig aan het plan wijzigen... Nog wel wat tips
- kijk na of je nergens een keerlus hebt zitten en anders moet daar een keerlusschakeling voor opnemen in je begroting.
- Bekijk nog even of je misschien iets verder van de rand kan blijven met je sporen het zou zonde zijn als vallen bij een ontsporing.
- Teken eens voor de gein in waar je je tunnel-ingangen wil hebben. Dan heb je ook meteen een idee van waar je eventueel bergen wil bouwen.
- Ga nadenken de onderbouwconstructie hoe je dat wil gaan doen, vanwege de bereikbaarheid in bijvoorbeeld linker bovenhoek.

Zomaar wat tips...

Groeten Ronald.

[Spoorloos]

@ Martijn.

Zelf had ik ook iets ruimere bochten willen hebben maar dit is jammer genoeg niet mogelijk qua ruimte.
Alleen hoe strak / netjes krijg je bochten met flexibele rails ?

@ Martin.

Op de tekening ziet er het inderdaad aardig uit.
Alleen denk ik als je het gele gedeelte weg denk wat onder de plaat zit.
Dat het zo kaal wordt opeens  . Daarom vroeg ik me af of iemand nog tips had of ideeën had.

@ Ronald.

Wat voor grote voordelen heeft een keerlus als ik vragen mag ?
Opzich is me baan zo ontworpen dat ze trein een kant op rijd.

Tunnel ingang is bij de rode streepjes.
Er komen geen bergen op, de bedoeling is dat het gele gedeelte onder de trein tafel komt.

Bouw constructie bekijk ik tijdens de bouw van de tafel.
Als ik in de linkse bovenhoek moet komen ga ik denk effe op een stoeltje staan ofzo.



Met vriendelijke groet
Clinten

[m de deugd]

Hoi Clinten.

Kaal wordt het beslist niet.
Als je er een mooi landschap of stads tafreel op bouwt.
Zul je zien dat dat reuzen mee gaat vallen.
Industrie neemt best plaats in.
Leuk en vol spel activa,s
Met de zijlijn zijn heel veel leuke kreatie,s mogelijk.
Pendelen,een lokaal goederentreintje grondstoffen laten bezorgen.
Met deze baan is echt heel veel mogelijk.
Je kunt dat ontdekken als je het eenmaal gaat bouwen.
Nu kun je je er misschien nog geen beeld bij vormen.
Echt,ga bouwen en je ondekt alles.
Zo,n baan moet groeien,vanaf een tekening.
Zo was dat bij mij ook het geval.
Ik weet niet hoe ik je meer kan overtuigen.
T,is lastig als beginnend modelspoorder,dat weet ik.
Mijn advies is,hak de knoop door,je hoeft echt niet te twijfelen.
Als je de tafels een maal hebt staan,komt de rest ook voor elkaar.
Sucses en ik hoop heel veel bouwplezier,want dat is het zeker.
Als er verder vragen zijn stel deze gerust.
Ik lees mee.

Martin.

[Ronaldk]

Het gaat niet over het voordeel van een keerlus maar over kortsluiting die kan onstaan bij tweerailsystemen. De kortsluiting dien je te voorkomen of op te heffen. Dat voorkomen / opheffen kan je doen met een zogenaamde keerlusschakeling. zie daavoor in de encyclopedie onder encyclopedie keerlus

Waarom nu al over de constructie gaan nadenken? Omdat je in niveau's gaat werken, je gaat de diepte in en niet de hoogte in. dat maakt het moeilijker om je baan stevig te houden. Daarnaast moet je "mangaten" maken om in de linker bovenhoek te kunnen komen... Je constructie moet heel stevig zijn wil je er goed op willen leunen...

Groeten Ronald.



[kevinhhw]

hoi,spoorloos


het is een mooi ontwerp
met veel mogelijkheden en veel bouw-rijplezier


mvg. kevin

[Rob]

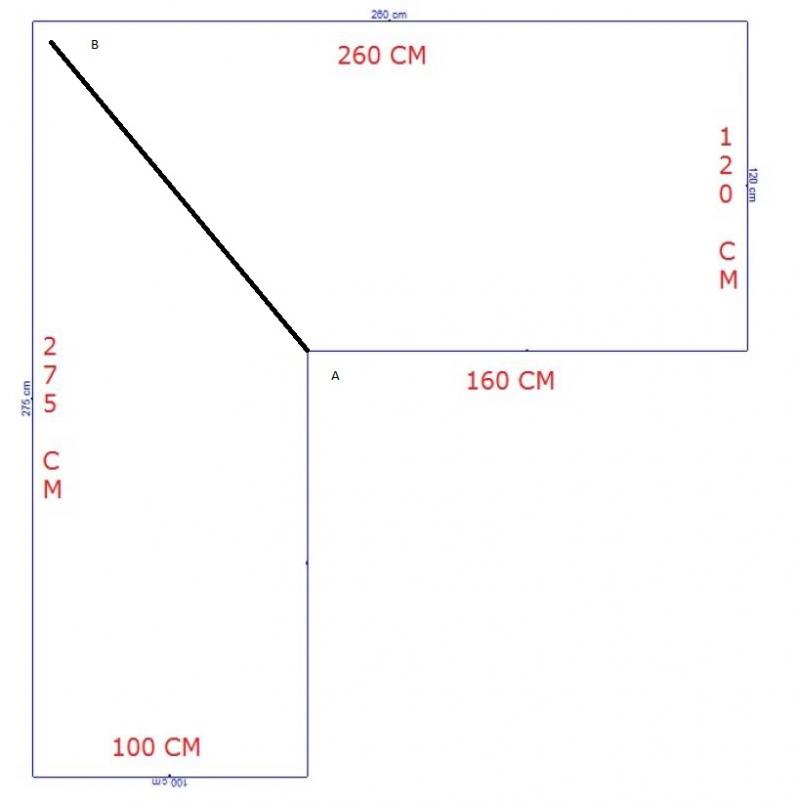

Ik denk dat je iets over het hoofd ziet. De afstand vanuit de hoek die de L maakt tot de bogen links-bovenin zal ongeveer 1m60 bedragen (lijn A-B):



Als daar iets mis gaat (en dat doet het uiteraard altijd daar) kun je er onmogelijk bij. Tenzij je ergens een luikje weet te maken, maar daar zie ik in dit sporenplan zo geen ruimte voor. Met staan op een stoeltje red je het ook niet. Ben bang dat je dan het risico loopt plat voorover op je baan te vallen.
Ronald noemde dit ook al, maar misschien laat deze tekening nog eens zien dat je daar echt een oplossing voor moet vinden.
Groet, Rob

[Matheus 18]

Hoi Spoorloos,
Niettegenstaande het baanplan mooi oogt in Theorie ga je een lelijke deuk krijgen tijdens de bouw ervan.
Zoals eerder vermeld ga je problemen hebben met de berijkbaarheid achteraan, vervolgens zijn uw hellingen veel te kort, ondanks alle testen met gewichtjes, dit is wel ergens normaal, in uw huidig entoeziasme maar gaat u vlug teleurstellen.
Als ik u was gooide ik dit railplan nu al direkt in de vuilbak, neem nog even de tijd om hier op het forum eens bij de leden op de groene bolletjes te klikken, niet iedereen heeft reuzebanen, er zijn er genoeg die ook plaatsgebonden zijn.
Er zijn leuke baantjes bij die mits aanpassen best met uw plaats kunnen.
Bekijk het eens!
Groetjes Matheus.

[Spoorloos]

@ Martin.

Bedankt .

@ Ronald.

Ik snap je niet helemaal met de keerlus, zo lang ik geen keerlus heb kan er toch ook geen kortsluiting ontstaan ? of zie ik iets over het hoofd ?

@ kevin.

Bedankt .

@ Rob.

De bedoeling was om deels op de plaat te steunen, en ik snap inderdaad dat hier zich een probleem voordoet. Ik wil even aankijken hoe irritant het is, anders moet ik iets anders verzinnen.

Een luikje is geen optie voor mij aangezien ik daar iets te groot voor ben.

@ Matheus.

Ik heb ondertussen al 45 baanplannen bekeken op dit forum en andere websites.
Maar ben  bijna niks tegen gekomen, ja 2 baan plannen.
Alleen met deze plannen is er weinig rijplezier wat wel deels mijn bedoeling is .

[Ronaldk]

Inderdaad, zolang je geen keerlus hebt... dus dat moet je controleren of deze ook niet in je baanplan zit.... Dat moet je even nakijken of je dat niet hebt

Succes!

Groeten Ronald

PS: Als jij het plan mooi vindt... dan moet je het gewoon bouwen

[kevinhhw]

wat je ook kan doen is de baan gewoon heel
eventjes uit de hoek schuiven zodat je erbij kunt
