Auteur Topic: Ondersteuning gezocht voor het inbouwen van verlichting in Roco BR189  (gelezen 2240 keer)

Jon

  • Offline Offline
  • Berichten: 303
Goedenavond,

Ik ben bezig met het verbouwen/ verbeteren van een Roco Railion BR189. Het cosmetische werk is nu ongeveer gedaan, maar nu komt mijn nachtmerrie en dat is de elektronica. De huidige verlichting wil ik vervangen door LED verlichting zodat de lok de volgende verlichtingsfuncties kan tonen:

- Cabine verlichting
- Rangeerverlichting
- Front/ sluitseinen
- Frontseinen (zonder sluitseinen)

Nou zou ik graag willen dat zodra de rangeerverlichting aangaat de overige seinen doven (front/ sluitseinen). Is dit mogelijk om te programmeren of denk ik nu teveel te kunnen met digitale techniek? (PS, het bedienen gebeurt met een MultiMaus)
Om dit alles te kunnen aansturen wil ik devolgende decoder gebruiken:

Citaat van: Zimo.at

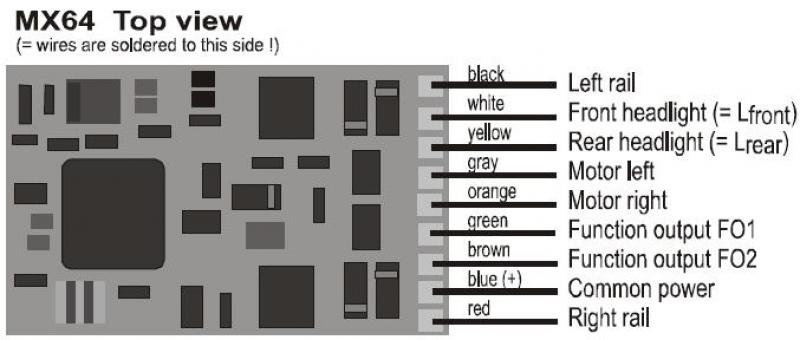

MX64R:
Total decoder output 1.2 A, motor output up to 1.0 A,
4 function outputs (0.5 A total),
4 additional logic level output,
RailCom (bi-directional communication),
"SUSI" interface (soldering pads).

Zou iemand mij hiermee kunnen helpen (elektrisch schema, weerstandwaarden en eventuele decoder instellingen), ik ben namelijk een leek op het gebied van elektronica. Maar sta voor nieuwe informatie altijd open!

Bij voorbaat dank,

Met vriendelijke groet,

Jon van Dijk

Menno

  • Offline Offline
  • Berichten: 2845
    • Mijn van-alles website
Re:Ondersteuning gezocht voor het inbouwen van verlichting in Roco BR189
« Reactie #1 Gepost op: 02 maart 2010, 19:57:31 »
Allereerst: de waardes van weerstanden is moeilijk te bepalen: de ene LED geeft te weinig licht bij een bepaalde waarde, terwijl de andere half preiserland van licht kan voorzien bij dezelfde stroom.

Deze waarde zul je dus zelf proefondervindelijk vast moeten stellen (en ook bij komt het dan nog geregeld voor dat ik uiteindelijk een nog lagere weerstandswaarde kies)

Als je de overige seinen wil laten doven bij het inschakelen van het rangeersein, dien je 2 LED's van het frontsein in serie te zetten, en de derde te verbinden met een functie-uitgang: via het functiemappen (iets wat me toch mogelijk lijkt bij de door jou gekozen decoder) kun je dat uiteindelijk zo programmeren dat dat ook daadwerkelijk gebeurt: hoe is iets van latere zorg, eerst alles werkend krijgen is wel zo handig.

Wel even ter duidelijkheid: van de 4 functie-uitgangen kan ik niet precies beoordelen of ze daar de 'aangewezen' front en sluitsein-uitgangen mee bedoelen: de daarnaast bestaande 4 functie-uitgangen zijn alleen bruikbaar als je er een versterkertrapje achterhangt: deze zijn anders niet zondermeer bruikbaar.

A3

  • Offline Offline
  • Berichten: 184
Re:Ondersteuning gezocht voor het inbouwen van verlichting in Roco BR189
« Reactie #2 Gepost op: 02 maart 2010, 19:59:22 »
Hallo Jon,

Kijk maar eens op de site van Fred, daar staat denk ik wat jij zoekt.

http://members.home.nl/h.f.eikelboom/elektronica.html#rood


Groeten Adrie  8)
H0, Mr-Direct, Piko-A, 2-rail, Marklin Delta-control, Roco Multimaus s88XpressNetLi

Jon

  • Offline Offline
  • Berichten: 303
Re:Ondersteuning gezocht voor het inbouwen van verlichting in Roco BR189
« Reactie #3 Gepost op: 03 maart 2010, 18:41:07 »
Bedankt voor de reacties.

De website van Fred Eikelboom was me nog niet bekent, bedankt! Zie er inderdaad de schakelingen staan met de functies die ik wil gebruiken. Alleen zie ik 2 schakelingen met dezelfde functie (althans dat denk ik), het gaat om de onderstaande twee figuren:


© Fred Eikelboom


© Fred Eikelboom (Figuur 2)

Klopt het dat de schakelingen dezelfde functie hebben? Zo ja, klopt het dat de eerste schakeling minder plaats zal innemen?

Bij voorbaat dank,

Met vriendelijke groet,

Jon van Dijk

(PS, op wat voor soort printplaat solderen julie je componenten?)

A3

  • Offline Offline
  • Berichten: 184
Re:Ondersteuning gezocht voor het inbouwen van verlichting in Roco BR189
« Reactie #4 Gepost op: 03 maart 2010, 19:16:35 »
Jon,

Het zijn 2 verschillende printen, de 1ste voor een regelbaar sluitlicht en de 2de + 3de voor regelbaar sluit en rangeerlicht. Dit staat ook boven de prints vermeld. Je kunt het op een stukje strokenprint maken of dit zelf etsen.
52 76 29   Conrad   STROKENPRINT 50 X 90   € 1,18
52 95 06   Conrad   Strokenprint 160 X 100   € 2,37

Groeten Adrie  :P
H0, Mr-Direct, Piko-A, 2-rail, Marklin Delta-control, Roco Multimaus s88XpressNetLi

Jon

  • Offline Offline
  • Berichten: 303
Re:Ondersteuning gezocht voor het inbouwen van verlichting in Roco BR189
« Reactie #5 Gepost op: 03 maart 2010, 19:36:26 »
Adrie, bedankt voor je snelle reactie,

Zeker weten dat ze anders zijn? Niet dat ik aan je kennis twijfel, maar ik zie namelijk bij beide schema's de rangeerverlichting afgetakt staan van de frontverlichting met aansturing van de paarse draad. Eerste figuur en het tweede schema van het tweede figuur.

Alvast bedankt voor de moeite die je doet om me te helpen!  ;)

met vriendelijke groet,

Jon van Dijk

Edit: Op de website van Fred Eikelboom staat trouwens boven de schema's rangeer- en sluitseinen (verschil is een NPN- en PNP transistor zie ik nu).
« Laatst bewerkt op: 03 maart 2010, 19:40:17 door Jon van Dijk »

A3

  • Offline Offline
  • Berichten: 184
Re:Ondersteuning gezocht voor het inbouwen van verlichting in Roco BR189
« Reactie #6 Gepost op: 03 maart 2010, 20:54:43 »
Hallo Jon,

Ja ze zijn anders want kijk maar eens naar de kleuren van de draden.
En wil je meer weten doe naar fred eens een vriendelijke mail.

Verder wens ik je veel hobby plezier.

Groeten Adrie.  :P
H0, Mr-Direct, Piko-A, 2-rail, Marklin Delta-control, Roco Multimaus s88XpressNetLi

A3

  • Offline Offline
  • Berichten: 184
Re:Ondersteuning gezocht voor het inbouwen van verlichting in Roco BR189
« Reactie #7 Gepost op: 07 maart 2010, 21:25:04 »
Hallo Jon,

Is het nog wat geworden met de mail?
Is was er wel benieuwd naar.

Groeten Adrie  ;D
H0, Mr-Direct, Piko-A, 2-rail, Marklin Delta-control, Roco Multimaus s88XpressNetLi

Jon

  • Offline Offline
  • Berichten: 303
Re:Ondersteuning gezocht voor het inbouwen van verlichting in Roco BR189
« Reactie #8 Gepost op: 08 maart 2010, 18:15:42 »
Hallo Adrie,

Ja is uitstekend gelukt via de mail, ik ben uitgebreid geholpen dus kan nu aan de slag! Vorderingen van mijn werkzaamheden zal ik in de loop der tijd hier tonen. Ben nu aan het puzzelen in AutoCad hoe in alle componenten ga plaatsen in de lok (ruimte valt een beetje tegen). Ik zie alwel dat ik zoiezo voor de verlichting een spiebaan aan beide zijde moet gaan frezen, dus binnenkort maar bezoekje brengen aan de werkplaats. De overige onderdelen moeten waarschijnlijk wel gaan lukken, zag dat ik de transistors net boven de tandwielenkast van het draaistel kwijt kan.

Als ik op deze manier toch te weinig ruimte heb ga ik proberen de bestaande printplaat in de nieuwe te verwerken. Ik moet alleen nog even uitzoeken welke problemen dat oplevert. Het wordt zo namelijk wel een stuk overzichtelijker en qua draden ook een stuk vriendelijker.

Met vriendelijke groet,

Jon van Dijk
« Laatst bewerkt op: 08 maart 2010, 18:18:55 door Jon van Dijk »

A3

  • Offline Offline
  • Berichten: 184
Re:Ondersteuning gezocht voor het inbouwen van verlichting in Roco BR189
« Reactie #9 Gepost op: 08 maart 2010, 22:22:51 »
Hallo Jon,

Dat is mooi om te horen, en wat de print betreft is het geen optie om deze in 2 te delen om hem zo toch in je loc kwijt te kunnen.

Groeten Adrie 8)
H0, Mr-Direct, Piko-A, 2-rail, Marklin Delta-control, Roco Multimaus s88XpressNetLi

Jon

  • Offline Offline
  • Berichten: 303
Re:Ondersteuning gezocht voor het inbouwen van verlichting in Roco BR189
« Reactie #10 Gepost op: 10 maart 2010, 14:50:23 »
Hallo Adrie,

In 2 delen heb ik het ook geprobeerd alleen lukt dit nog niet zoals ik de printplaat nu heb ingedeeld, maar ik puzzel nog even verder. Voordeel van een nieuwe printplaat is wel dat er veel minder draden door de loc heen lopen en het daarom met onderhoud prettiger werken is (de kans op draadbreuken is ook kleiner). Ik heb hier losse stekkers liggen die erop gesoldeerd kunnen worden zodat de NEM stekker van de decoder nog gewoon gebruikt kan worden.

Ik laat het nog aan je horen!

Met vriendelijke groet,

Jon van Dijk

A3

  • Offline Offline
  • Berichten: 184
Re:Ondersteuning gezocht voor het inbouwen van verlichting in Roco BR189
« Reactie #11 Gepost op: 10 maart 2010, 20:43:58 »
Jon,

Als je klaar bent willen we wel even foto's zien.
Kunnen wij weer wat van jouw leren.


Groeten Adrie  (y)
H0, Mr-Direct, Piko-A, 2-rail, Marklin Delta-control, Roco Multimaus s88XpressNetLi
