Frontverlichting

[Nelissr]

Hallo allemaal.

Ik ben sinds kort in het bezt van een Fleischmann loc US 1343 uit 1967?
en wil eigenlijk een frontverlichting aanbrengen door middel van een heldere led.in het ronde gedeelte wat als verlichtingvoorgesteld is.

wie kan mij helpen aan een aansluit schema?

al vast bedankt.

Nelissr



[TonM]

Heb je daar een aansluitschema voor nodig?
Misschien denk ik te simpel, maar is het niet gewoon een kwestie van één pootje van de LED aan een weerstand van 1k solderen en vervolgens de andere pootjes van LED en van weerstand aan de stroomafnemers verbinden?
Alleen even uitvogelen welke kant aan de + en welke kant aan de - moet; het maakt niet uit of de weerstand aan de +kant of aan de -kant van de LED zit.

Succes,
Ton

P.S: 1343 is toch de Burlington loc? Mooi ding, nostalgie!!. Heb je ook de niet-gemotoriseerde om als dubbelloc te laten rijden?

[Nelissr]

Hallo Ton.

Bedankt voor de tip ik had het al wel, zo geprobeerd maar lukte niet ik was/ben misschien wat te voorzichtig en ben ook bang dat er kortsluiting zou kunnen ontstaan,vandaar.

Wat betreft die loc ik heb alleen de motorwagen maar,en ik heb gezien op marktplaats staat dezelfde tekoop, maar dan wel dubbel,Fleischmann 1343 en U kunt hem bekijken.

gr
nelissr

[TonM]

Hallo Nelissr,

Voor kortsluiting hoef je niet bang te zijn. Als je de aansluiting van de LED / weerstand direct vanaf de stroomafnemers maakt, kan in het ergste geval alleen de LED doorbranden. En dat merk je snel genoeg.
Maar om je gerust te stellen: met een weerstand van 1k is er bij mij nog nooit een LED doorgebrand.

Groeten,
Ton

[Nelissr]

Hi Ton

Ik heb vanmiddag een poging gedaan rijrichting bepaald en gesoldeerd ging perfect maar........na enige ronden 3a4 led uit door gebrand,terwijl ik in meerdere locs dezelfde weerstand gemonteerdhebt.
Dus eigenlijk is dit een raadsel,althans voor mij,zal morgen bij elektronica zaak wat zwaardere halen!

gr
nelissr

[Remco.]

Hoi Nelis,

Welke weerstand heb je er tussen geplaatst ?

Gr. Remco.

[TonM]

Hoi Nelissr,

Ik was er van overtuigd dat het moet werken zoals ik heb beschreven, maar: meten is weten. Dus ik heb het volgende gedaan.
Ik heb op zolder de doos met treinen uit mijn kinderjaren opgezocht en daarin mijn oude Burlington-locomotief gevonden. Inderdaad de 1343. Op de rollenbank uitgeprobeerd en - oude Fleischmann kwaliteit - na even inrijden liep hij weer als een naaimachine.
Vervolgens heb ik het motordraaistel uit de behuizing gehaald en met een paar draadjes een weerstand en LED vastgesoldeerd aan de aansluitpunten waar ook de draden van de stroomafnemer aan het motorhuis zijn gesoldeerd. De verlichting staat dus parallel aan de motor.

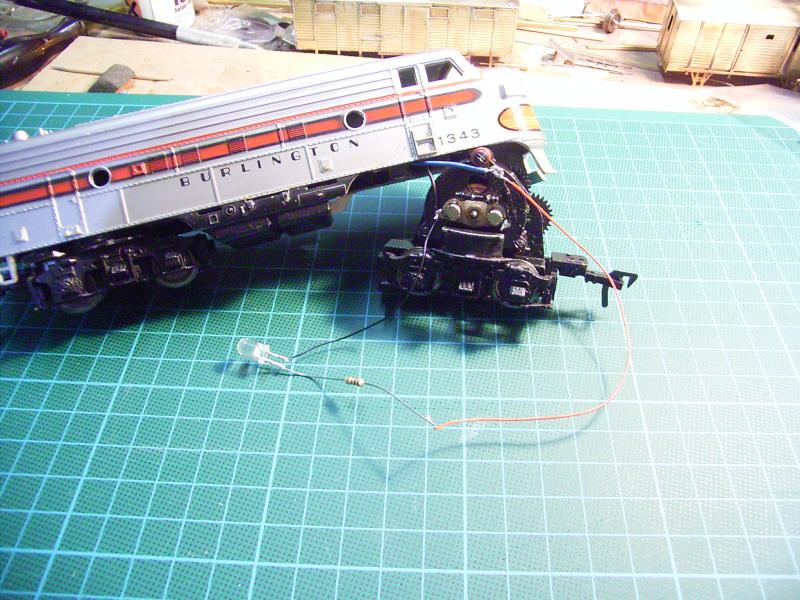

Een plaatje ter verduidelijking:



Ik heb het geheel weer op de rollenbank gezet en het heeft zojuist ruim een half uur staan snorren, waarvan een groot deel op vol vermogen. Als die tijd heeft de LED gewoon gebrand. Niets doorgebrand, geen haperingen, werkt perfect.

Ik heb voor dit experiment een simpele huis-tuin-en-keuken LED gebruikt, met in serie een weerstand van 1k (=1000 Ohm).

Groeten,
Ton

[Wim Ros]

Je zult ook eerst het stroomverbruik van de led moeten weten en op welke spanning hij met worden aangesloten, en dan aan de hand daarvan je weerstand bepalen, berekenen.

Mvg
Wim.

[TonM]

Wim,

Daar heb je helemaal gelijk in.

Ik heb dat niet gedaan, en toch werkt het perfect.

Maar goed, voor de volledigheid: max spanning is 12V, standaard voor de modelspoor-gelijkstroomtrafo's.

Ton

[Nelissr]

Ton/wim

Ik ben gisteren even langs geweest bij een electronica zaak, had led+gesoldeerde weerstand nog aan led meegenpmen,en die zij mij ik zie het al weerstand moet aan de lange poot van led gesoldeerd worden dat is de +, nu als leek kunnen ze mij alles wijsmaken,dus zo gezegd zo gedaan een nieuwe led+nieuwe weerstand ,thuis gekomen gemonteerd en jawel hoor het werkte ca.5 rondes en daarna was het weer over en uit,ik heb nu maar een lampje gemonteerd en dat werkt perfect.

nelissr

[Remunj]

Nou die elektronicazaak zou ik voortaan maar links laten liggen.
Het geen geen ene m......r uit waar die weerstand zit, als ie maar in serie met de led zit.
Je zult het toch in de goede weerstandswaarde moeten zoeken.
Welke waarde gebruik je.
Dat had Remco ook al een keer gevraagd maar je hebt er nog geen antwoord op gegeven.
Het moet gewoon kunnen werken met een Led en weerstand. Hele volksstammen zijn je voorgegaan in het inbouwen van ledverlichting.

Gr.
Eric

[SanThe]

De spanning is wel wat meer dan 12 Volt.
Gebruik eens een weerstand van 2K.
(Zelf gebruik ik vaak zelfs 10K)

SanThe.

[TonM]

Nelissr,

Goed dat je in ieder geval nu verlichting hebt.
Maar ik ben toch wel nieuwsgierig geworden waar het nu mis is gegaan. Misschien kan je laten weten wat voor weerstand je hebt gebruikt. Met behulp van deze site kan je aan de hand van de gekleurde banden op de weerstand zien welke waarde ze hebben.

Groeten,
Ton

[Nelissr]

Dag Ton en alle meedenkers.

Handig ik heb:groen,Zwart,Bruin en Goud dat geeft dus aan 500 ohm? is dat voldoende?

Ja jullie merken wel ik ben leeeeeeek in deze,maar ik sta altijd open om wat bij te leren,ik ben tenslotte al een vutter.

nogmaals bedankt en wat die electronica zaak mij probeerde wijs temaken? ik vond het al zo vreemd heb meerdere locs al voorzien van frontvelichting en daarnaast meerdere wagons met sluitverlichting.

[Remco.]

Nee uitgaande van een bedrijfsspanning van 12volt en voor een led van 2v met een verbruik van 0.01A heb je (12-2)/0.01 = 1000 Ohm weerstand nodig. Dan zit je veilig. Als de trafo meer levert wordt de weerstand ook hoger.

Mijn Fl* trafo levert maximaal 16volt dus dan wordt het 16-2/0.01 = 1400 ohm oftewel een weerstandje van 1k5 ohm ( 1500 ohm ) en dan zit je veilig.

_{Volgens mij klopt het zo, heb ik me laten vertellen zoniet doe maar verbeteren}

Gr. Remco.
