Auteur Topic: Gerard/ Schaduwstation - (Baanplan H0)  (gelezen 5048 keer)

GW

  • Offline Offline
  • Berichten: 3056
Gerard/ Schaduwstation - (Baanplan H0)
« Gepost op: 29 December 2008, 15:16:17 »
Digitaal, H0

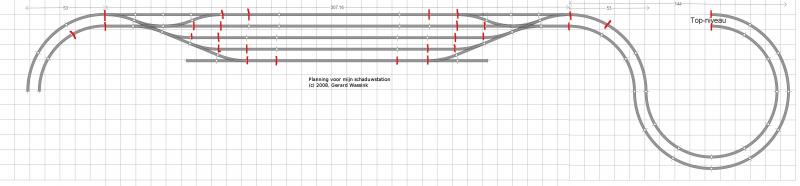

Vooruitlopend op een grote ruimte, ben ik bezig met nadenken over de layout van een schaduwstation. Verbeteringen, suggesties?



Vast bedankt,
Gerard
« Laatst bewerkt op: 29 December 2008, 20:23:10 door Hans van de Burgt »

Bart Mestrom

  • Offline Offline
  • Berichten: 1495
Re: Schaduwstation ontwerp
« Reactie #1 Gepost op: 29 December 2008, 15:20:31 »
Vanwaar die streepjes?
Op zich ziet het er goed uit.

GW

  • Offline Offline
  • Berichten: 3056
Re: Schaduwstation ontwerp
« Reactie #2 Gepost op: 29 December 2008, 15:23:03 »
Streepjes als onderbrekingen tussen blokken t.b.v. detectie.

Gerard

Remco.

  • Offline Offline
  • Berichten: 6325
Re: Schaduwstation ontwerp
« Reactie #3 Gepost op: 29 December 2008, 15:24:59 »
Iets doet me vermoeden dat dat blokken zijn die Gerard heeft aangegeven.

Wat is het idee achter die korte stompjes onderaan ?

En rijd je altijd rechts of ook links ? Want je moet nu als je van rechts komt, rechtsrijdend, oversteken naar links om op een schaduwspoor te komen?

Gr. Remco.

GW

  • Offline Offline
  • Berichten: 3056
Re: Schaduwstation ontwerp
« Reactie #4 Gepost op: 29 December 2008, 15:28:45 »
Iets doet me vermoeden dat dat blokken zijn die Gerard heeft aangegeven.

Klopt, zie mijn post...

Wat is het idee achter die korte stompjes onderaan ?

Beperking van Anyrail, 50 stuks rails, korte opstelsporen!


En rijd je altijd rechts of ook links ? Want je moet nu als je van rechts komt, rechtsrijdend, oversteken naar links om op een schaduwspoor te komen?

De bedoeling is om dubbelsporig het schaduwstation in- en uit te rijden. En mijn veronderstelling is dat er dubbelsporig principieel rechts gereden wordt. Vandaar de korte stop-spoortjes voor de ingangen links en rechts.

Gerard

Remco.

  • Offline Offline
  • Berichten: 6325
Re: Schaduwstation ontwerp
« Reactie #5 Gepost op: 29 December 2008, 15:33:12 »
Ok maar zou je dan niet je opstelsporen gelijkmatig verdelen over links en rechts ? Dan hoef je niet over te steken over de doorgaande baan en belemmer je het treinverkeer niet?

Gr. Remco.

GW

  • Offline Offline
  • Berichten: 3056
Re: Schaduwstation ontwerp
« Reactie #6 Gepost op: 29 December 2008, 15:41:13 »
Remco,

Ik had gedacht dat ik in een schaduwstation geen doorgaande sporen zou hebben, vandaar dat ik eigenlijk alle sporen als opstelsporen beschouwde.

Wat is te doen gebruikelijk, worden in een schaduwstation atijd ook doorgaande sporen gepland?

Zo niet, dan vind ik uiteraard dat je gelijk hebt en zal ik de sporen anders verdelen...

Gerard

Remco.

  • Offline Offline
  • Berichten: 6325
Re: Schaduwstation ontwerp
« Reactie #7 Gepost op: 29 December 2008, 15:46:43 »
Wel je bent zelf vrij om te besluiten wat je wilt maar stel er komen 2 treinen over rechts:

De eerste gaat rechtdoor en de tweede moet oversteken naar het 2e spoor. Zolang deze oversteek gaande is kan er geen trein vertrekken uit het schaduwstation in richting rechts. Omdat de overstekende trein de engelse wissel blokkeert die je vertrekkende trein nodig heeft.

Door de sporen gelijkmatiger te verdelen ga je deze beperking tegen en kun je meer verkeer tegelijk in en uit het station laten rijden.

Gr. Remco.


GW

  • Offline Offline
  • Berichten: 3056
Re: Schaduwstation ontwerp
« Reactie #8 Gepost op: 29 December 2008, 15:49:39 »
Remco,

Ik ben blij dat ik mijn ontwerp hier heb neergelegd. Dit effect had ik me inderdaad niet gerealiseerd. Ik ga weer even prutsen...

Wordt vervolgd!

Gerard

Remco.

  • Offline Offline
  • Berichten: 6325
Re: Schaduwstation ontwerp
« Reactie #9 Gepost op: 29 December 2008, 15:51:59 »
Is goed, we wachten af ;D

Gr. Remco.

HuubvG

  • Offline Offline
  • Berichten: 4301
Re: Schaduwstation ontwerp
« Reactie #10 Gepost op: 29 December 2008, 16:03:16 »
... Beperking van Anyrail, 50 stuks rails, korte opstelsporen! ...

Je kunt wel even wat spelen met het aantal railstukken als volgt:

Je plan in Anyrail even zo groot mogelijk maken, wel alle 50 rails erop, maar de bibliotheek sluit je. Dan druk je op Print Screen en in een tekenprogramma zoals Paint kun je dan op Plakken drukken.

Dan kun je aansluitend zo verder werken met weer 50 rails en deze dmv Prnt Scrn en Plakken. Dan verschuiven tot die past.

Je kunt nog bekijken of je de rasterlijnen meekopieert, want die kun je later niet meer verwijderen (nou ja, gummen wel).

Deze tip heb ik ook van dit Forum, je zou ook kunnen nadenken om het Anyrail-pakket in huis te halen, als je nog veel plannen denkt te hebben.

Succes verder, ziet er al aardig uit.
Ik heb al een trein

GW

  • Offline Offline
  • Berichten: 3056
Re: Schaduwstation ontwerp
« Reactie #11 Gepost op: 29 December 2008, 16:15:24 »
Hallo,

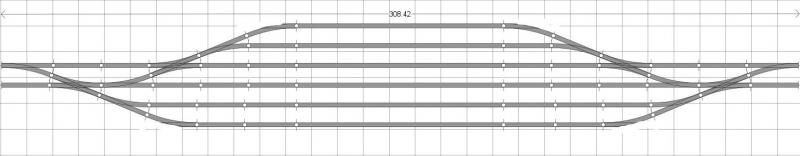

Nieuwe poging, alleen het middenstuk:



Ik heb geprobeerd toch de mogelijkheid om op alle sporen te komen open te laten.

Gerard

GW

  • Offline Offline
  • Berichten: 3056
Re: Schaduwstation ontwerp
« Reactie #12 Gepost op: 29 December 2008, 16:21:31 »
Je kunt wel even wat spelen met het aantal railstukken als volgt:

Je plan in Anyrail even zo groot mogelijk maken, wel alle 50 rails erop, maar de bibliotheek sluit je. Dan druk je op Print Screen en in een tekenprogramma zoals Paint kun je dan op Plakken drukken.

Dan kun je aansluitend zo verder werken met weer 50 rails en deze dmv Prnt Scrn en Plakken. Dan verschuiven tot die past.

Je kunt nog bekijken of je de rasterlijnen meekopieert, want die kun je later niet meer verwijderen (nou ja, gummen wel).

Deze tip heb ik ook van dit Forum, je zou ook kunnen nadenken om het Anyrail-pakket in huis te halen, als je nog veel plannen denkt te hebben.

Succes verder, ziet er al aardig uit.

Dag Huub,

Dankjewel, ik heb de volgende methode gebruikt. Inderdaad vanuit AnyRail zo veel mogelijk stukken neerleggen. Dan "Opslaan als" *.jpg bestand. Dan met het programma GIMP de spullen aan elkaar geplakt. De eerste versie bestaat ook uit ruim meer dan 50 stukjes... ;-)

Gerard

Remco.

  • Offline Offline
  • Berichten: 6325
Re: Schaduwstation ontwerp
« Reactie #13 Gepost op: 29 December 2008, 16:22:42 »

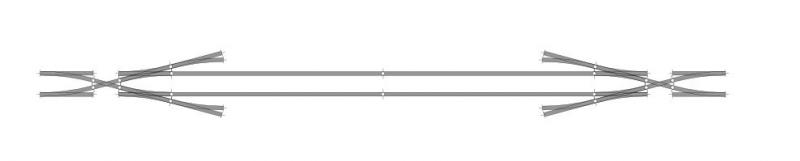

Ik heb maar even een stukje in Anyrail gedaan anders wordt het te lastig om uit te leggen :D

Het is je schaduwstation dus heel mooi hoeft het niet te zijn, als je het laatste deel met flex werkt kun je dat precies hierop aan laten sluiten maar houd je meer opstelruimte over, 2 wissels tegen over elkaar kost nou eenmaal veel ruimte :(

Misschien is dit een idee ? Alle sporen zijn te bereiken en je kan overal vandaan naar elk uitgangsspoor.

Ik zag namelijk 3meter10 in je plaatje staan en hiermee haal je op je kleinste spoor +- 1 meter opstelruimte tussen de tegenbogen in, dus inclusief die kom je zeker aan de 1meter20 vrije ruimte.

Gr. Remco.
« Laatst bewerkt op: 29 December 2008, 16:29:44 door Remco »

GW

  • Offline Offline
  • Berichten: 3056
Re: Schaduwstation ontwerp
« Reactie #14 Gepost op: 29 December 2008, 16:34:30 »
Remco,

Precies om de reden die je noemt, heb ik het rechter wisselcomplex losgemaakt en 180 graden gedraaid, met als effect dat de lengtes van alle opstel sporen zoveel mogelijk aan elkaar gelijk zijn.

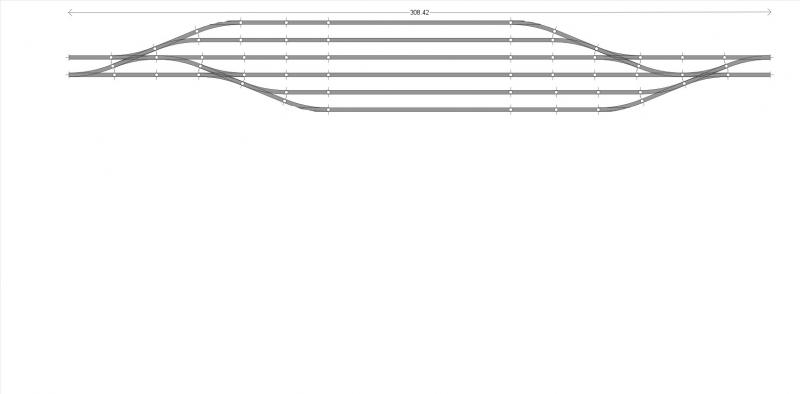

Ziehier:


Ik tel in jouw voorbeeld 8 wissels, 4 engelse wissels en twee kruisingen.
Die van mij telt nu 8 wissels en 4 engelse wissels.

Wat dat precies voor consequenties in Euri heeft weet ik niet...

Bijkomend voordeel (vind ik) dat deze er nog wat eleganter uit ziet ook... ;)

Gerard
