vacuformen op de luie manier, ofwel zoals Hein t doet.

[Floris Dilz]

Geachte lezers,
Laatst zaten we ons bij railz weer es te vervelen en zat ik wat te schralen over hoe je lastige vormen van rijtuigen maakt, zoals daken en zo. Hein (de ateliersjef) had weleens wat lopen reutelen over vacuformen en dat leek lastig, maar hij had eens op zn vorige werk een maniertje bedacht om het met huis- tuin en keukenrommel te doen. Om vandaag even een excuus te hebben om mn kamer voorlopig nog even niet op te ruimen ging ik maar es een poging wagen. Met wat latjes, een plankje, een stofzuiger en een verfafbrander kom je een heel eind.
goed, de benodigdheden:

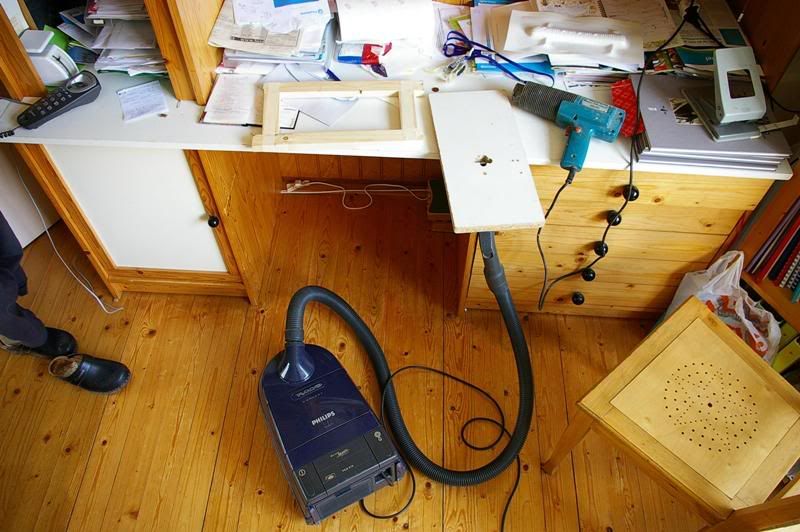

plankje met gat erin, waar je t mondstuk van de stofzuiger onder klontert, een frame van latjes waar je t styreen straks tegenaan plakt, een verfafbrander en natuurlijk 0,5mm-styreen.


kijk, zo klonter je de stofzuiger onder t gat, liefst zo luchtdicht mogelijk, deste meer onderdruk heb je onder je styreen. Lekt de boel dan werkt t niet lekker.

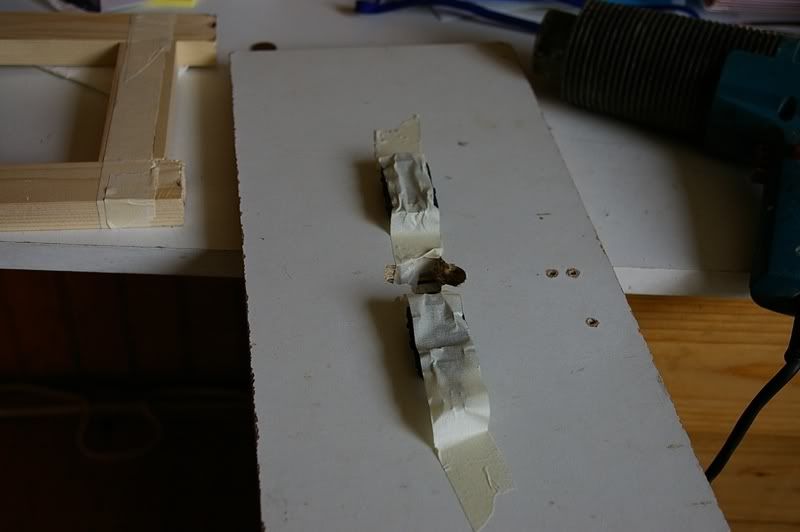

zet dan een paar blokjes op t plankje, in dit geval een stel draaistellen... het voorwerp waar je een afdruk van wilt moet altijd los van t plankje staan zodat rondom de lucht weggezogen wordt


in dit geval dus een afdruk van een oud jouef-dakje. Het staat nu rondom los van t plankje op de draaistelletjes.

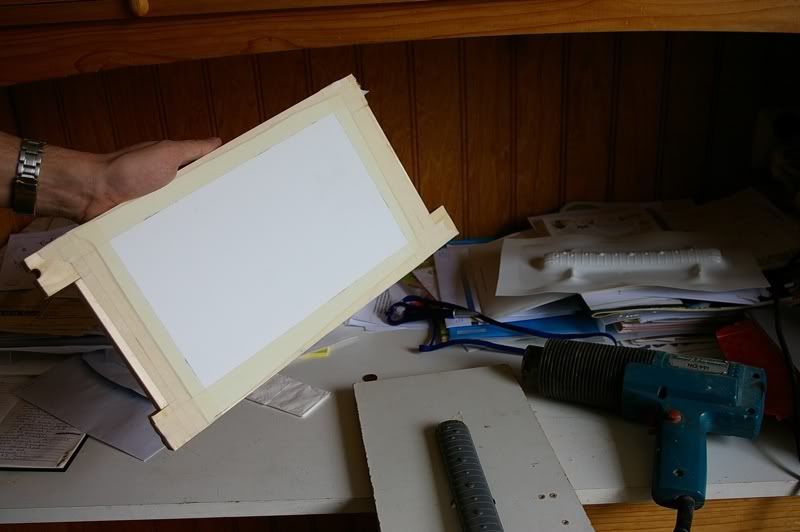

plak dan met tape een stuk styreen op t lattenframe, zorg dat het rondom goed vastzit. Het hoeft niet perfect strak te staan ofzo.


dan de zooi gelijkmatig een tijdje verhitten met de verfafbrander op de hoogste stand, het styreen gaat dan bobbelen en klooien maar dat kun je lekker negeren, het moet goed zacht zijn.


dan klap je t frame met het styreen omnder op het plankje, als t goed is zuigt het styreen dan meteen om het voorwerp heen. In dit geval ging t niet goed, de stofzuiger trok teveel valse lucht. Het mondstuk zat nog niet genoeg vastgetapet.
Als het styreen nog niet warm genoeg is werkt het ook niet lekker. Maar dat is geen probleem, want kijk maar:

als je het styreen weer verhit trekt het gewoon weer vlak, dus je kunt gewoon een neiuwe poging doen.


en kijk, hijs weer vlak. Als ie weer warm genoeg is snel op t plankje kwakken en kijk, nu doet ie t wel.

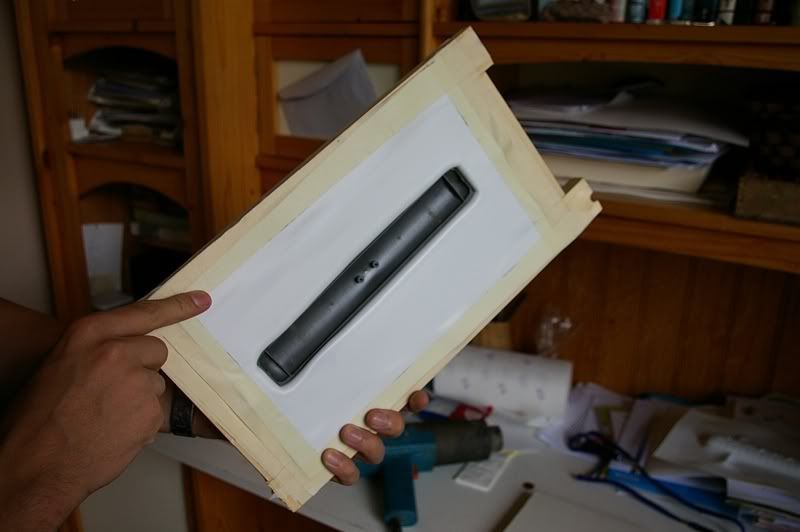

strak toch?


het originele dak zit er nu klem in, dus moet je de boel een beetje losknippen om t er weer uit te kunnen klikken.

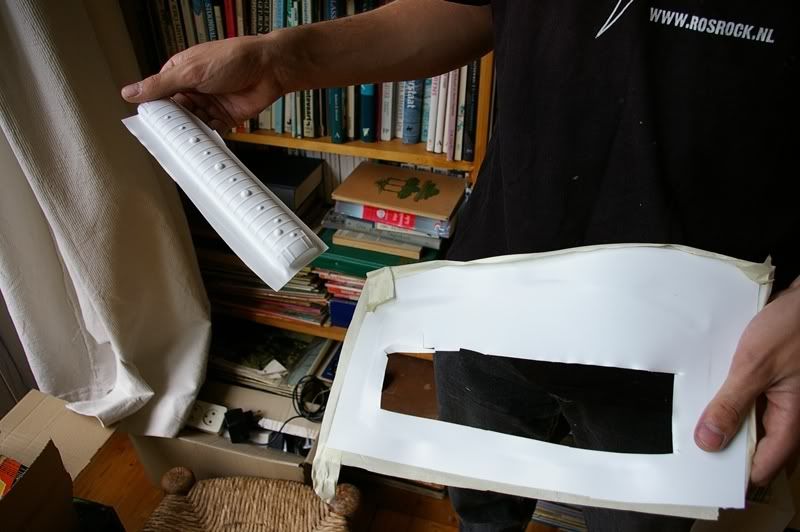

zo, nu precies uitknippen/snijden en je hebt n leuk dakkie.
Dit was even een proefje, wil je t echt gaan gebruiken dan kun je beter een basisdak zonder ventilatoren nemen, want die worden vrij grof, een glad dak gaat echter perfect. Ook stroomlijnneusjes kun je zo heel leuk maken. Waarschijnlijk rag ik de ventilatortjes van t jouef-dak af en trek ik dr een paar daken van met alleen de klinknagelbanden, van 2 korte jouefdakjes maak ik dan 1 lang ovaalramer-dak, al worden de klinknagelbanden nogal grof. Haal je de klinknagelbanden dr ook af dan kun je er daken voor AB7521-rijtuigen mee maken, of ook ovaalramers, als je zelf van styreen nieuwe klinknagelbanden maakt, of staatsspoor-D-treinbakken, als je de daken aan de einden rond afknipt.
Ook modern spul is er mooi mee te maken natuurlijk  :ponpom

[edwin1974]

mooi werk Floris

groetjes edwin

[stig]

Is de binnenzijde wel voldoende gedetailleerd om als mal te gebruiken?

[edit] hmmm, dat ga je niet loskrijgen natuurlijk...

[Marc tramt]

Creatief en inspirerend. Enige nadeel dat ik kan bedenken is dat de 'afdruk' natuurlijk groter wordt dan het origineel.

[stig]

Bij .25mm zal dat wel los lopen...

[Marc tramt]

Floris gebruik 0,5 mm

[Floris Dilz]

Ik gebruik 0,5mm, omdat de zooi uitgerekt wordt trekt t nog wat dunner uit en ik heb t idee dat zeker voor zo'n heel dak 0,25 wat te zwak zou worden. (een tik dr op en t deukt in)
Dit dak is ietsje groter dan t origineel (scheelt in breedte en lengte waarschijnlijk zo'n 0,6mm), maar ik zou t dus op een zelfgebouwd rijtuig zetten, dus dan rommel je sowieso de boel maar zo'n beetje aan elkaar
Het gaat in elk geval beter dan bij mn experiment met gietharsdaken, die krengen krompen juist (op een dak van 20 cm kromp ie zo'n 6mm, had je dus ook geen ruk aan)
Bovendien weegt zo'n vacu-dak natuurlijk nagenoeg niks dus is een rijtuig met zo'n dak niet zo topzwaar.

[Marc tramt]

Dit biedt ook mogelijkheden om in kleine series te gaan bouwen, bijvoorbeeld een aantal rijtuigen of zo. De positieve mal kan dan van allerlei materiaal worden gemaakt.
Het begint opeens te malen hier in mijn  bovenkamer  Leuk!

[Floris Dilz]

ja, dat had ik dus ook al
tis ook bepaald geen nieuwe techniek, maar in t modelspoorgebeuren wordt t bijna niet toegepast, t komt meer uit het vliegtuigjesgebeuren.
Zeker als je met holle (negatieve) mallen gaat werken kun je nog best behoorlijke detaillering halen, alleen zijn dat soort mallen lastig om te maken, dr moeten allemaal kleine luchtkanaaltjes in, om het plastic dr helemaal in te zuigen. Of je kunt zo'n klinknageldak van 0,25-plaat maken en t dan achteraf van binnen een laagje hars of zoiets in eikelen zodat het alsnog sterk wordt...

[klusser]

Florisz,

Je doet mij weer verbazen: vacuumvormen? tjee...
Ik heb ooit in een grijs verleden bij te firma NOVEKI in Harderwijk een soort machine hiervoor gezien, dacht ik.

Er werden toen vormen van een gietijzeren nummerplaat van een loc en de plaat van de postrijtuig vacu getrokken.
Erg mooi om dat te zien,[in een poep en een zucht] nu ik dat van jou weer zo zie denk ik ook aan het bouwen van zo'n apparaatje.

Groet Wim. ik ga maar vast eens zoeken naar onderdelen.

[Floris Dilz]

haha ach, zo'n paar plankjes heb je vast nog wel ergens.

[stig]

Nou nog een stofzuiger...

[klusser]

Floor,
Heb je nog wat 'technische gegevens over jouw homemadevacuumvormmachine?
Zit er tussen het raam en de 'zuigplaat nog iets van afdichting?

Groet wim. humm.....plankjes.......de tuintafel heeft er genoeg....

[MRP_Peter]

Het gaat in elk geval beter dan bij mn experiment met gietharsdaken, die krengen krompen juist (op een dak van 20 cm kromp ie zo'n 6mm, had je dus ook geen ruk aan).......

Welke soort giethars heb je dan gebruikt Floris?
Vast en zeker geen epoxy giethars, want daar zit namelijk nagenoeg geen krimp in.
Polyester harsen daarentegen wel, omdat in de meeste polyester harsen Styreen (polyester vedunningsmiddel) verwerkt zit, wat de krimp veroorzaakt bij uitharding.

Met vriendelijke groet,

Peter.

[Vin]

Leuk bedacht zeg. Bedankt voor het idee :-)
